输入电阻的计算
电路的输入电阻越大，从信号源取得的电流越小，因此一般希望得到较大的输入电阻。
rbe
Rb
RC
RL
输入电阻的计算
根据输入电阻的定义：
Rb 一般为数百千欧
rbe一般为几千欧
输出电阻
输入电阻
各量的意义图解

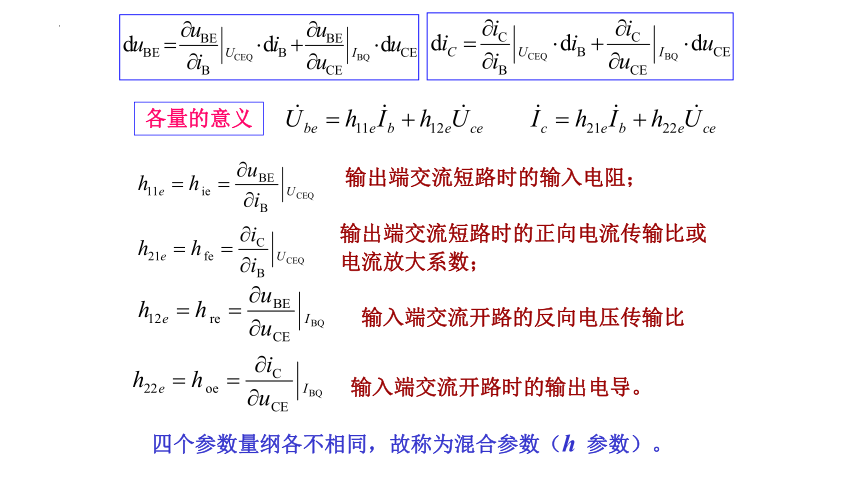

写为相量形式：
输出端交流短路时的输入电阻；
输出端交流短路时的正向电流传输比或电流放大系数；
输入端交流开路的反向电压传输比
输入端交流开路时的输出电导。
四个参数量纲各不相同，故称为混合参数（h 参数）。
各量的意义
共射 h 参数等效模型
h 参数都是小信号参数，即微变
参数或交流参数。
h 参数与工作点有关，在放大
区基本不变。
vBE
vCE
iB
c
e
b
iC
BJT双口网络
h12很小，一般为10-3 10-2 ，
1/h22=rce很大，约为105 。故可忽略，得到简化电路
rbe= hie = hfe
一般采用习惯符号
简化的交流小信号等效模型
ib 是受控源 ，且为电流控制电流源(CCCS)。
电流方向与ib的方向是关联的。
忽略h12，相当于认为输入特性与uce无关
忽略1/h22=rce，相当于认为输出特性完全水平
c
e
b
晶体管微变等效模型
rbe 与Q点有关，可用图示仪测出。
一般也用公式估算 rbe
c
e
b
rbe= rbb’ + (1+ ) rb’e’
对于低频小功率管 rbb’≈(100~300）
则
而
(T=300K)
可求得估算公式: P100
据PN结电流方程
工作点Q越高， rbe 越小
rbe一般为几千欧
(1)电压放大倍数的计算
ui
uo
h 参数的应用
c
e
b
晶体管微变等效模型
画交流小信号等效电路
负载电阻越小，放大倍数越小。工作点Q越高， rbe 越小，放大倍数越大。
电路的电压放大倍数
Rb
RC
RL
rbe
B
I
·
b
当计及信号源内阻时：
＝
Ui
.
UO
.
Ui
.
Us
.
所以：
用加压求流法求输出电阻：
根据定义
rbe
Rb
RC
0
0
(3) 输出电阻的计算
