(共12张PPT)

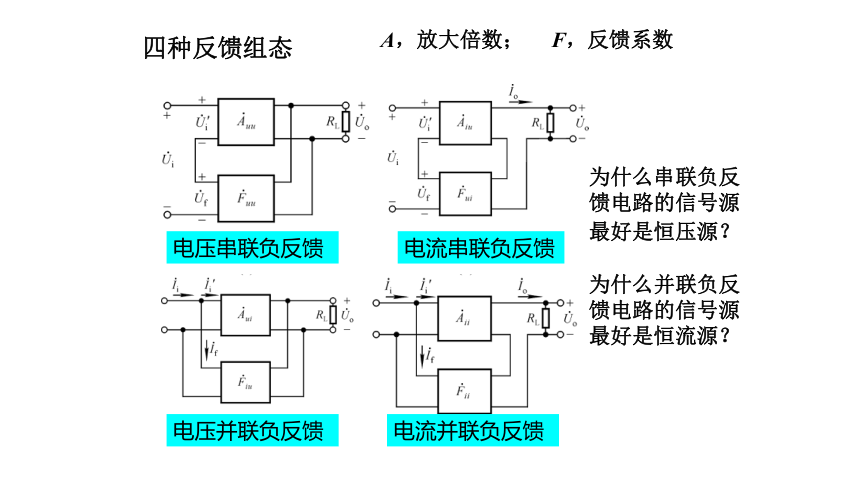

四种反馈组态
四种反馈组态
电压串联负反馈
电流串联负反馈
电压并联负反馈
电流并联负反馈
为什么串联负反馈电路的信号源最好是恒压源？
为什么并联负反馈电路的信号源最好是恒流源？
A，放大倍数； F，反馈系数

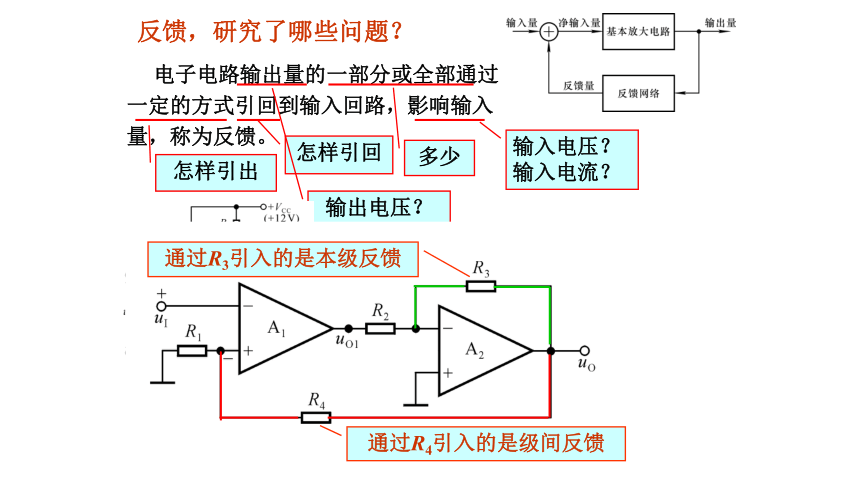

反馈，研究了哪些问题？
电子电路输出量的一部分或全部通过一定的方式引回到输入回路，影响输入量，称为反馈。
怎样引回
输出电压？输出电流？
输入电压？输入电流？
多少
怎样引出
交流负反馈
直流负反馈
通过R3引入的是本级反馈
通过R4引入的是级间反馈

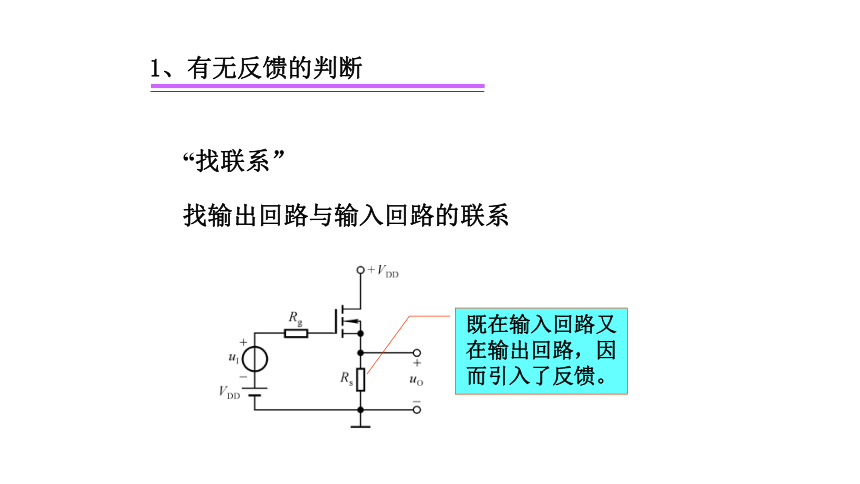

1、有无反馈的判断
“找联系”
找输出回路与输入回路的联系
既在输入回路又在输出回路，因而引入了反馈。

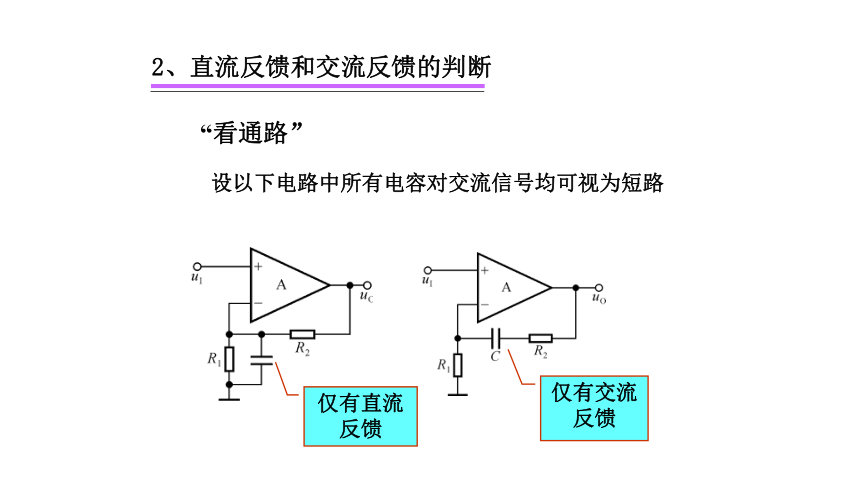

2、直流反馈和交流反馈的判断
仅有直流反馈
仅有交流反馈
“看通路”
设以下电路中所有电容对交流信号均可视为短路

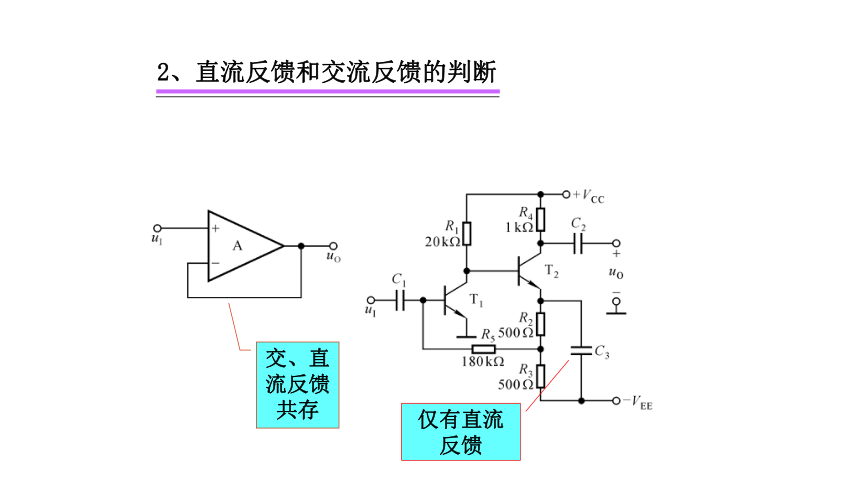

2、直流反馈和交流反馈的判断
交、直流反馈共存
仅有直流反馈
3、正、负反馈的判断 瞬时极性法
反馈量是仅仅决定于输出量的物理量
在判断集成运放构成的反馈放大电路的反馈极性时，净输入电压指的是集成运放两个输入端的电位差，净输入电流指的是同相输入端或反相输入端的电流。
反馈量
反馈电流
反馈量仅决定于输出量
净输入电流减小，引入了负反馈
净输入电流增大，引入了正反馈
4、电压反馈和电流反馈的判断
仅受基极电流的控制
电路引入了电流负反馈
反馈电流
5、串联反馈和并联反馈的判断
在输入端，以电压的方式叠加，为串联反馈；
以电流的方式叠加，为并联反馈。
引入了并联反馈
引入了串联反馈
分立元件放大电路中反馈的分析
图示电路有无引入反馈，是直流反馈还是交流反馈，是正反馈还是负反馈；若为交流负反馈，其组态为哪种？
3、若在第三级的射极加旁路电容，且在输出端和输入端跨接一电阻，则反馈的性质有何变化？
+
_
_
+
+
+
_
uF
1、若第三级从射极输出，则电路引入了哪种组态的交流负反馈？
2、若在第三级的射极加旁路电容，则反馈的性质有何变化？
引入了电流串联负反馈
讨论一
试在图示电路中分别引入不同组态的交流负反馈。
电流反馈
电压反馈
串联反馈
并联反馈
