稳压管稳压电路
稳压管稳压电路
稳定电压 UZ：稳压管的击穿电压
稳定电流 IZ：使稳压管工作在稳压状态的最小电流
最大耗散功率 PZM：允许的最大功率， PZM= IZM UZ
动态电阻 rz：工作在稳压状态时，rz＝△U /△I

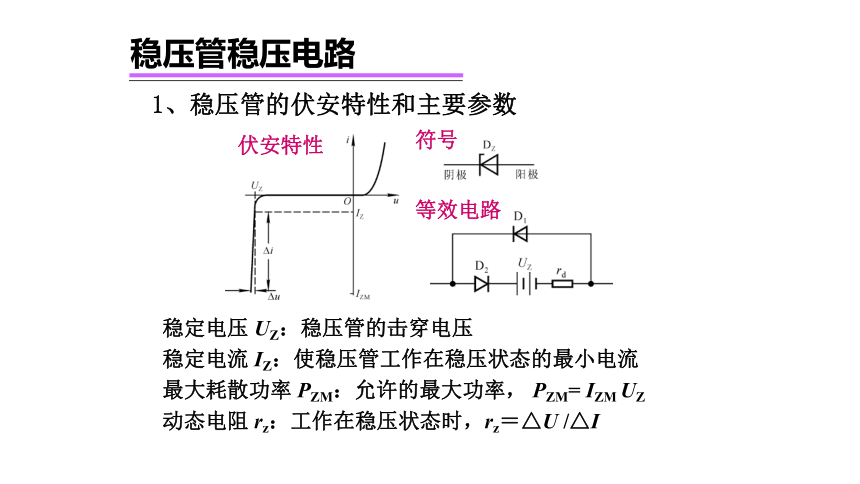

1、稳压管的伏安特性和主要参数
伏安特性
符号
等效电路

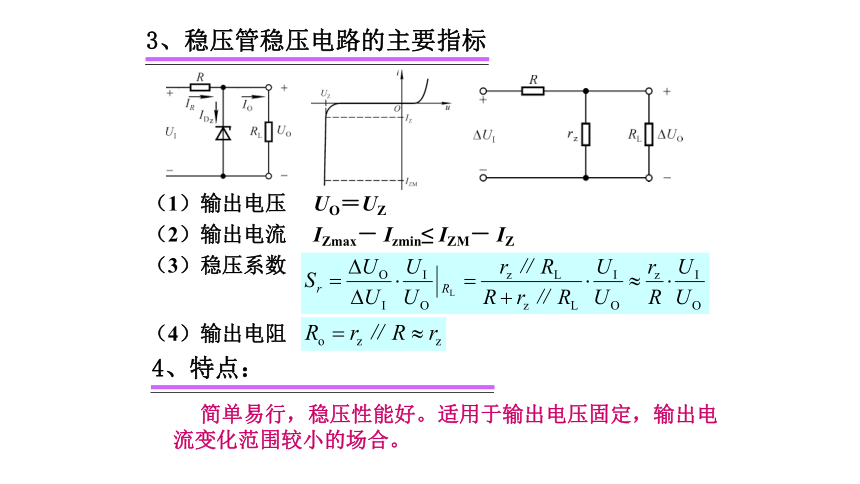

3、稳压管稳压电路的主要指标
（1）输出电压 UO＝UZ
（2）输出电流 IZmax－ Izmin≤ IZM－ IZ
（3）稳压系数
（4）输出电阻
简单易行，稳压性能好。适用于输出电压固定，输出电流变化范围较小的场合。
4、特点：

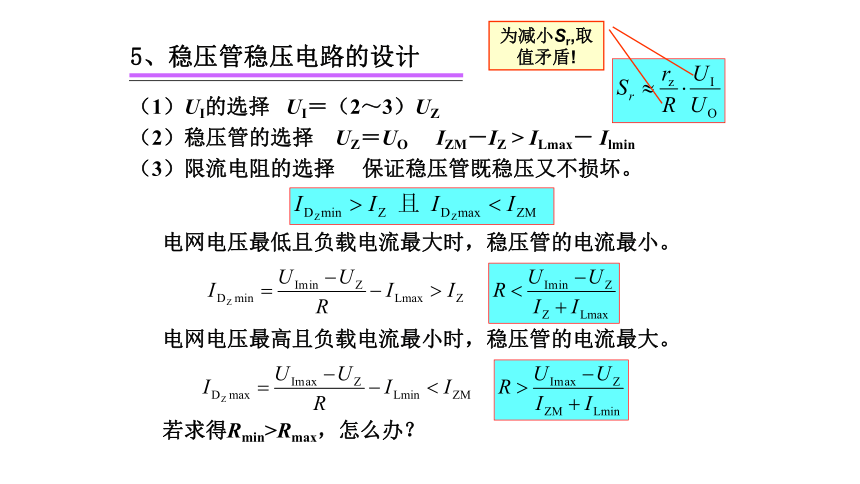

5、稳压管稳压电路的设计
（1）UI的选择 UI＝（2～3）UZ
（2）稳压管的选择 UZ＝UO IZM－IZ > ILmax－ Ilmin
（3）限流电阻的选择 保证稳压管既稳压又不损坏。
电网电压最低且负载电流最大时，稳压管的电流最小。
电网电压最高且负载电流最小时，稳压管的电流最大。
为减小Sr,取值矛盾!
若求得Rmin>Rmax，怎么办？
三、串联型稳压电路

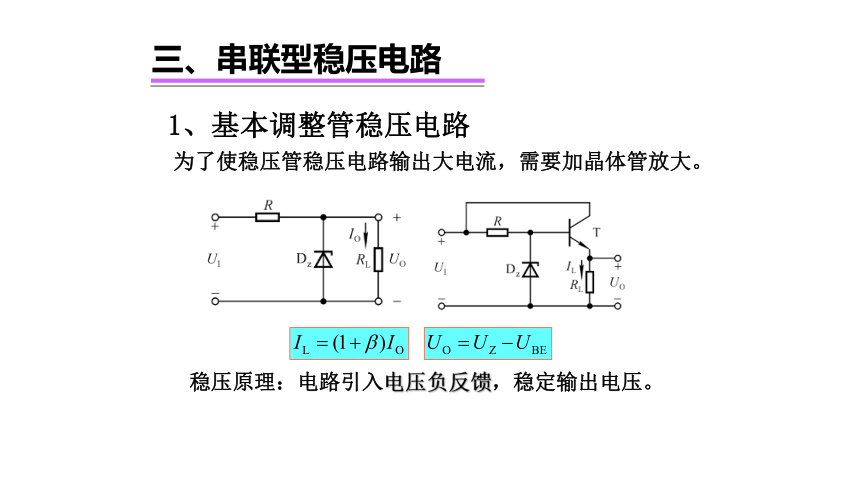

1、基本调整管稳压电路
为了使稳压管稳压电路输出大电流，需要加晶体管放大。
稳压原理：电路引入电压负反馈，稳定输出电压。

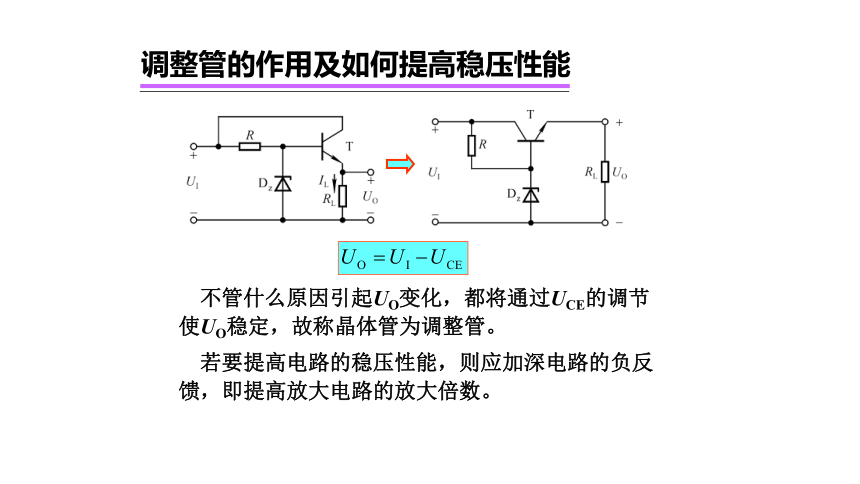

调整管的作用及如何提高稳压性能
不管什么原因引起UO变化，都将通过UCE的调节使UO稳定，故称晶体管为调整管。
若要提高电路的稳压性能，则应加深电路的负反馈，即提高放大电路的放大倍数。
2、具有放大环节的串联型稳压电路
（1）稳压原理：若由于某种原因使UO增大
（2）输出电压的调节范围
同相比例
运算电路
则 UO↑→ UN↑→ UB↓→ UO↓
（3）串联型稳压电路的基本组成部分及其作用
调整管
采样电阻
调整管：是电路的核心，UCE随UI和负载产生变化以稳定UO。
比较放大
基准电压
基准电压：是UO的参考电压。
采样电阻： 对UO 的采样，与基准电压共同决定UO 。
比较放大：将UO 的采样电压与基准电压比较后放大，决定电路的稳压性能。
（4）串联型稳压电源中调整管的选择
IEmax＝IR1＋ILmax≈ ILmax< ICM
UCEmax＝UImax－ UOmin < U（BR）CEO
PTmax＝ IEmax UCEmax < PCM
根据极限参数ICM、 U（BR）CEO、PCM 选择调整管！
应考虑电网电压的波动和负载电流的变化！
讨论二：对于基本串联型稳压电源的讨论
3) 若电网电压波动±10％， UI为28V ， UO为10V～20V ；晶体管的电流放大系数为50，PCM＝5W，ICM＝1A；集成运放最大输出电流为10mA；则最大负载电流约为多少？
1) 若UO为10V～20V，R1＝R3＝1kΩ，则R3和UZ各为多少？
2)若电网电压波动±10％， UO为10V～20V，UCES＝3V，UI至少选取多少伏？
讨论三：关于实用串联型稳压电源的讨论
1) 标出集成运放的同相输入端和反向输入端；
2) 电路由哪些部分组成？
3) UI＝21V，R1＝ R2＝ R3＝300Ω，UZ＝6V， UCES＝3V， UO＝？
4) 如何选取R’和R？
限流型过流保护电路
输出电流取样电阻
讨论三：关于实用串联型稳压电源的讨论
5) 采样电阻的取值应大些还是小些，为什么？它们有上限值吗？
6) 若电路输出纹波电压很大，则其原因最大的可能性是什么？
7) 根据图中过流保护电路的原理组成一种限流型过流保护电路。
