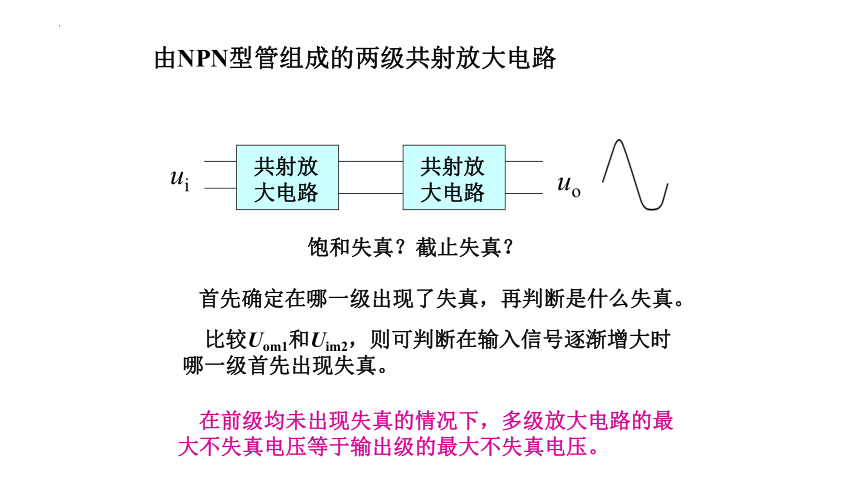

由NPN型管组成的两级共射放大电路
由NPN型管组成的两级共射放大电路
共射放大电路
共射放大电路
饱和失真？截止失真？
首先确定在哪一级出现了失真，再判断是什么失真。
比较Uom1和Uim2，则可判断在输入信号逐渐增大时哪一级首先出现失真。
在前级均未出现失真的情况下，多级放大电路的最大不失真电压等于输出级的最大不失真电压。

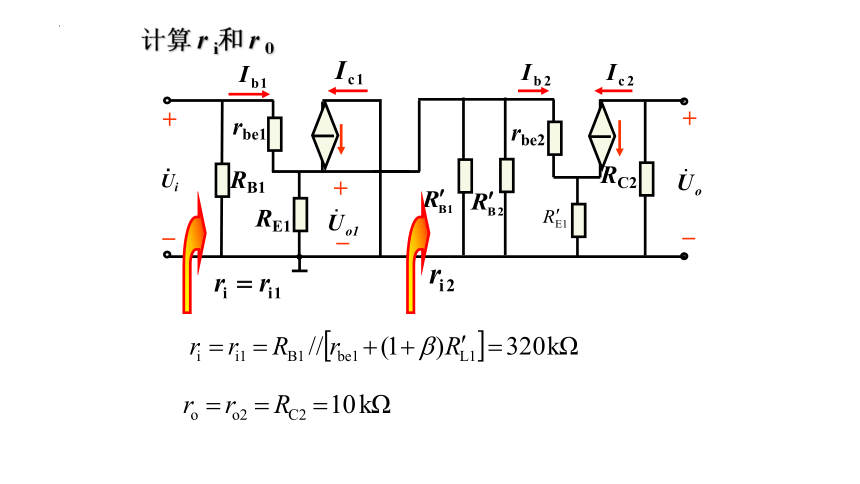

计算 r i和 r 0
2
b
I
2
c
I
rbe2
RC2
rbe1
RB1
1
b
I
1
c
I
RE1
+
_
+
_
+
_
Ui
.
o
U
.
o1
U
.

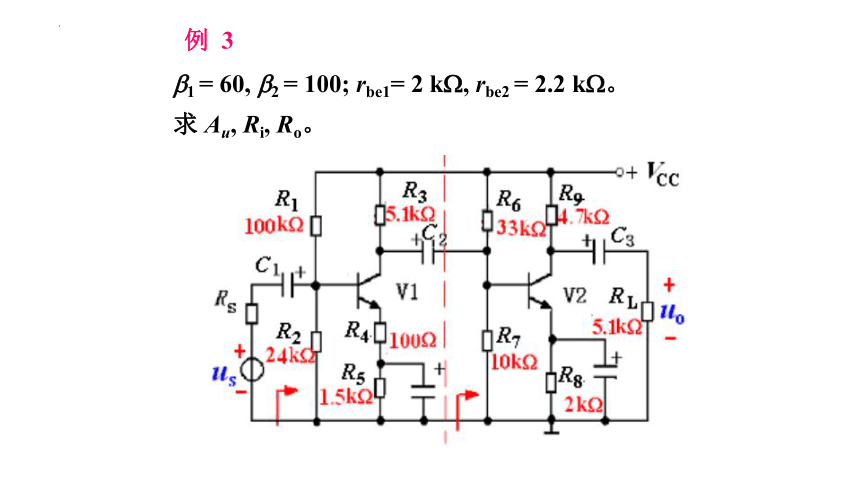

1 = 60, 2 = 100; rbe1= 2 k , rbe2 = 2.2 k 。
求 Au, Ri, Ro。
例 3
电压放大倍数求解过程如下：

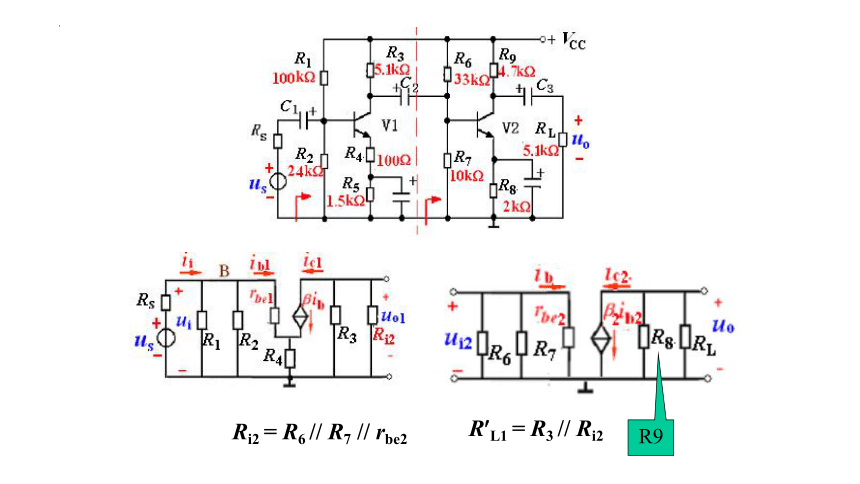

Ri2 = R6 // R7 // rbe2
R L1 = R3 // Ri2
R9
[解]
Ri2 = R6 // R7 // rbe2
R L1 = R3 // Ri2
AU=AU1 AU2=1066
Ri = Ri1= R1 // R2 // [rbe1 + (1+ 1)R4]
Ro = R8 = 4.7 k
1 = 60, 2 = 100; rbe1= 2 k , rbe2 = 2.2 k 。
R9
讨论二
放大电路的选用
下列要求组成两级放大电路
① Ri＝1～2kΩ，Au 的数值≥3000；
② Ri ≥ 10MΩ，Au的数值≥300；
③ Ri＝100～200kΩ，Au的数值≥150；
④ Ri ≥ 10MΩ ，Au的数值≥10，Ro≤100Ω。
①共射、共射；②共源、共射；③共集、共射；④共源、共集。
一、判断下列说法是否正确。
（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。( )
（2）阻容耦合多级放大电路各级的Q点相互独立，( )它只能放大交流信号。( )
（3）直接耦合多级放大电路各级的Q点相互影响，( )它只能放大直流信号。( )
（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。( )
（5）互补输出级应采用共集或共漏接法。( )
解：（1）× （2）√ √ （3）√ × （4）× （5）√
二、现有基本放大电路： A.共射电路 B.共集电路 C.共基电路 D.共源电路 E.共漏电路
根据要求选择合适电路组成两级放大电路。
（1）要求输入电阻为1kΩ至2kΩ，电压放大倍数大于3000，第一级应采用 ，第二级应采用 。
（2）要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用 ，第二级应采用 。
（3）要求输入电阻为100kΩ～200kΩ，电压放大倍数数值大于100，第一级应采用 ，第二级应采用 。
（4）要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用 ，第二级应采用 。
解：（1）A，A （2）D，A （3）B，A （4）D，B
3.1 判断图P3.1所示各两级放大电路中，T1和T2管分别组成哪种基本接法的放大电路。设图中所有电容对于交流信号均可视为短路。
解：
（a）共射，共基
（b）共射，共射
（c）共射，共射
（d）共集，共基
（e）共源，共集
（f）共基，共集
试说明图（c）、（d）、（e）所示电路中 （1）哪些电路的输入电阻比较大； （2）哪些电路的输出电阻比较小；
