(共13张PPT)
在运算电路中的基本应用
为使电路引入的是负反馈，k和uI2的极性应如何？

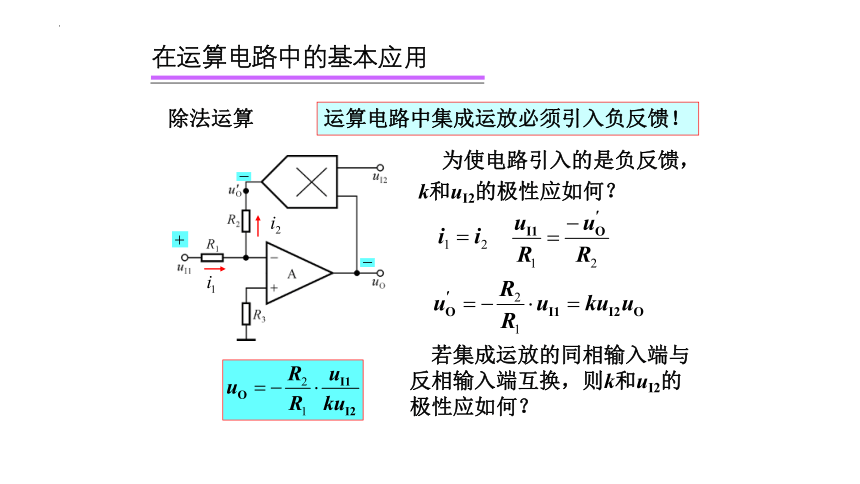

在运算电路中的基本应用
除法运算
运算电路中集成运放必须引入负反馈！
若集成运放的同相输入端与反相输入端互换，则k和uI2的极性应如何？
为满足上式，电路中uI、 uO、k的极性是什么？为什么？

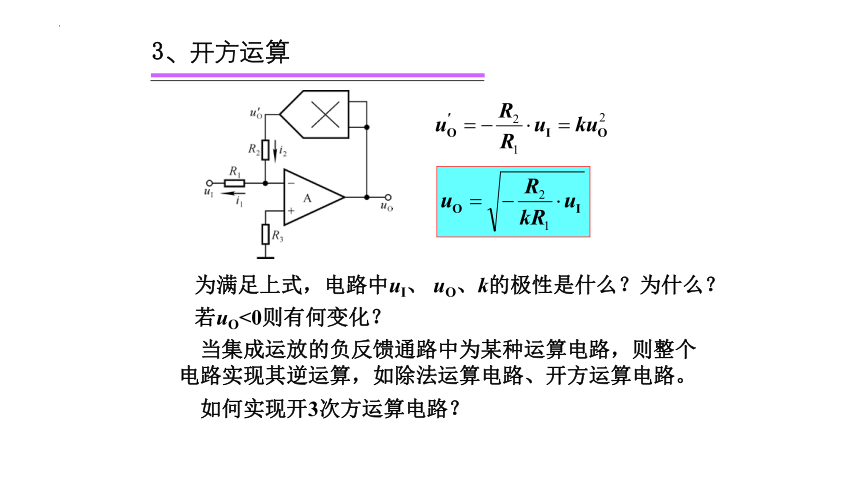

3、开方运算
当集成运放的负反馈通路中为某种运算电路，则整个电路实现其逆运算，如除法运算电路、开方运算电路。
如何实现开3次方运算电路？
若uO<0则有何变化？

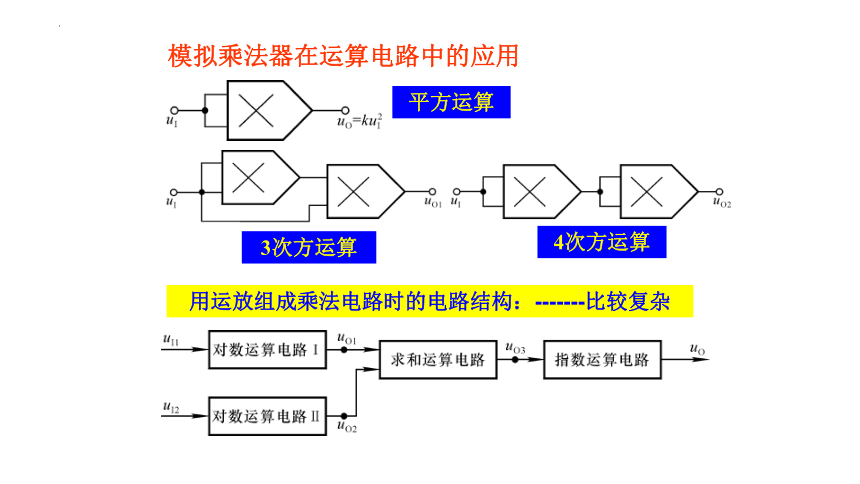

模拟乘法器在运算电路中的应用
平方运算
3次方运算
4次方运算
用运放组成乘法电路时的电路结构：-------比较复杂

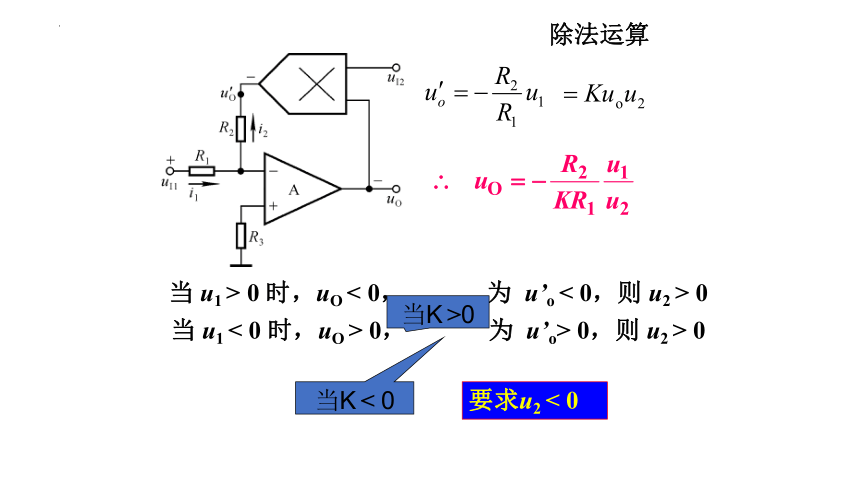

除法运算
当 u1 < 0 时，uO > 0， 为 u’o> 0，则 u2 > 0
当 u1 > 0 时，uO < 0， 为 u’o < 0，则 u2 > 0
当K >0
当K < 0
要求u2 < 0

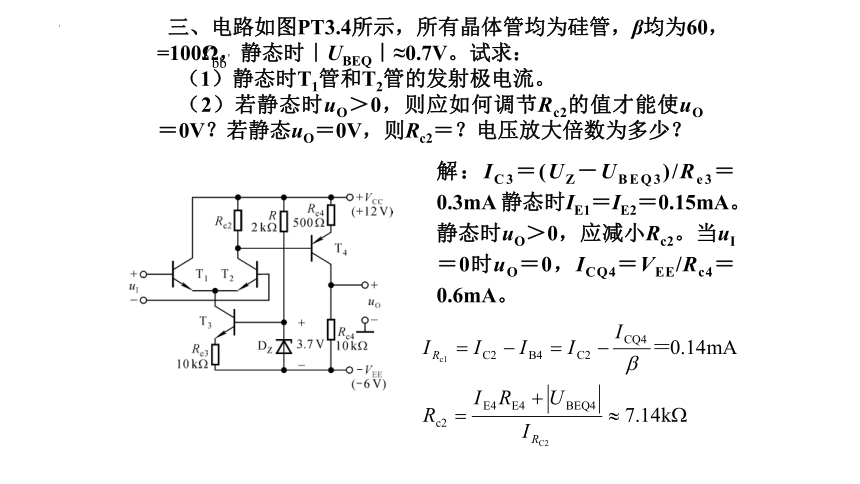

三、电路如图PT3.4所示，所有晶体管均为硅管，β均为60， =100Ω，静态时｜UBEQ｜≈0.7V。试求：
（1）静态时T1管和T2管的发射极电流。
（2）若静态时uO＞0，则应如何调节Rc2的值才能使uO＝0V？若静态uO＝0V，则Rc2＝？电压放大倍数为多少？
解：IC3＝(UZ－UBEQ3)/Re3＝0.3mA 静态时IE1＝IE2＝0.15mA。静态时uO＞0，应减小Rc2。当uI＝0时uO＝0，ICQ4＝VEE/Rc4＝0.6mA。
2.17 电路如图P.23所示，已知场效应管的低频跨导为gm，试写出 、Ri和Ro的表达式。
解： 、Ri和Ro的表达式分别为
(uI < 0)
平方根运算
除法运算
k大于零
平方根运算
平方根运算
立方根运算
讨论一：电路如图所示
（1）组成哪种基本运算电路？与用一个运放组成的完成同样运算的电路的主要区别是什么？
（2）为什么在求解第一级电路的运算关系时可以不考虑第二级电路对它的影响？
讨论二：求解图示各电路
该电路可等效成差分放大电路的哪种接法？与该接法的分立元件电路相比有什么优点？
讨论三：求解图示各电路
1) 标出集成运放的“＋”和“－”；
2) 求解uO= f (uI) =
已知R1＝R2，求解uO= f (uI) =
二极管什么时候导通？什么时候截止？
+
