正弦波振荡电路
正弦波振荡电路

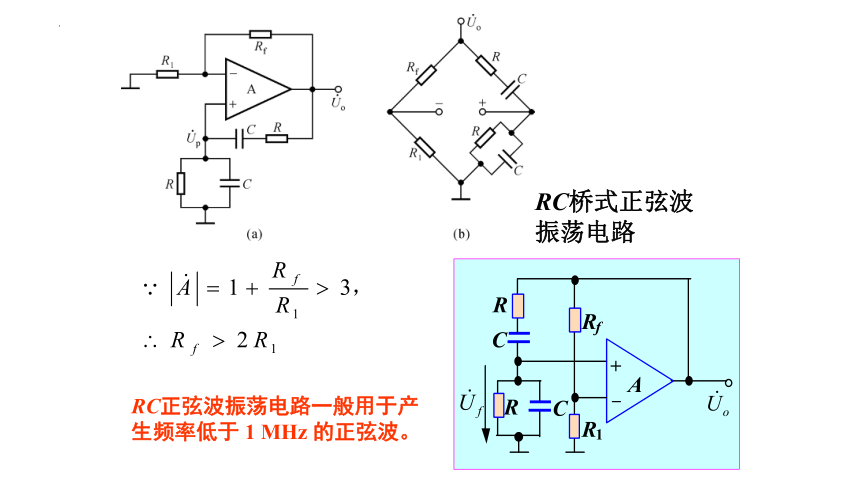

RC正弦波振荡电路一般用于产生频率低于 1 MHz 的正弦波。
RC桥式正弦波振荡电路

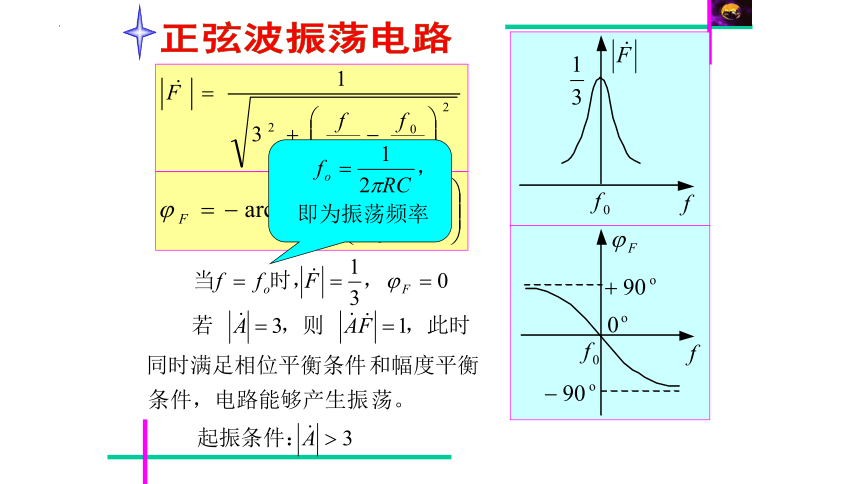

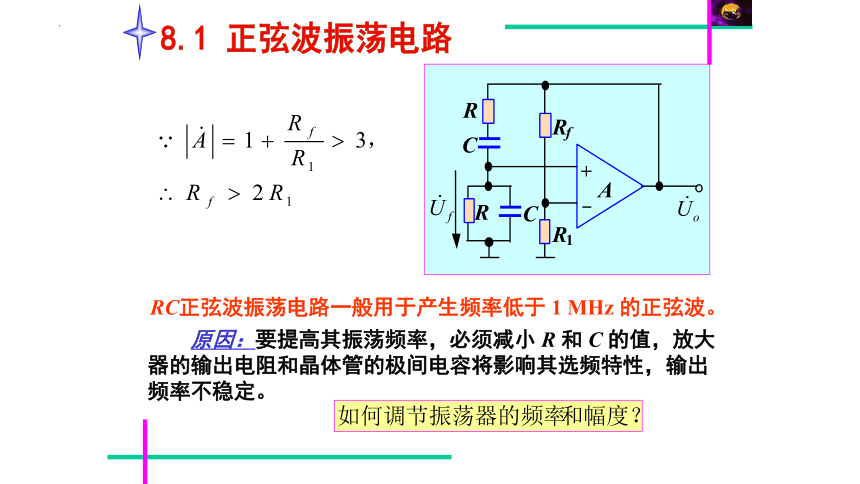

原因：要提高其振荡频率，必须减小 R 和 C 的值，放大器的输出电阻和晶体管的极间电容将影响其选频特性，输出频率不稳定。
8.1 正弦波振荡电路
RC正弦波振荡电路一般用于产生频率低于 1 MHz 的正弦波。

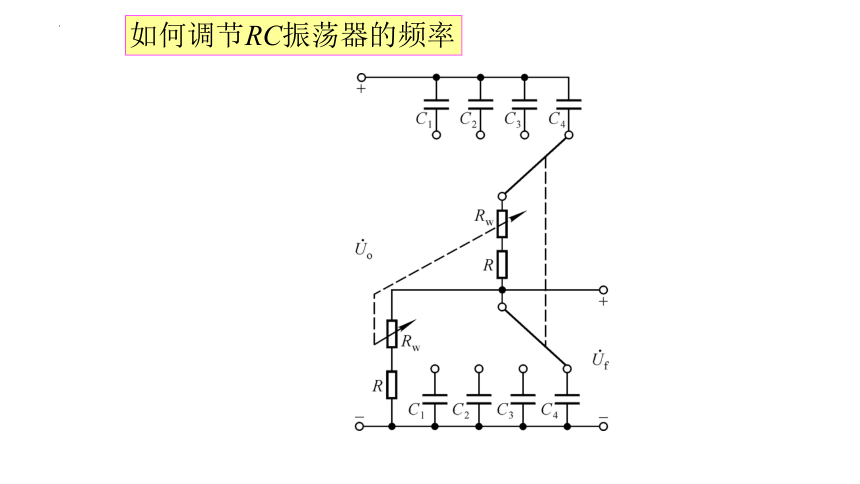

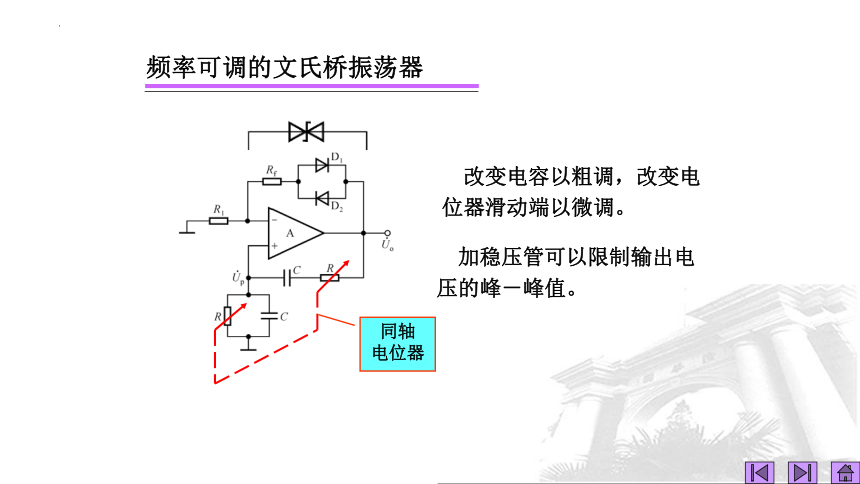

频率可调的文氏桥振荡器
改变电容以粗调，改变电位器滑动端以微调。
加稳压管可以限制输出电压的峰－峰值。
同轴
电位器
8.1 正弦波振荡电路
稳幅措施
热敏元件：RT
二极管
3、LC 正弦波振荡电路
（1）LC并联网络的选频特性
理想LC并联网络在谐振时呈纯阻性，且阻抗无穷大。
谐振频率为
在损耗较小时，品质因数及谐振频率
损耗
在f＝f0时，电容和电感中电流各约为多少？网络的电阻为多少？
构成正弦波振荡电路最简单的做法是通过变压器引入反馈。
附加相移
LC选频放大电路→正弦波振荡电路
当f=f0时，电压放大倍数的数值最大，且附加相移为0。
(2)变压器反馈式电路
C1是必要的吗？
特点：
易振，波形较好；耦合不紧密，损耗大，频率稳定性不高
分析电路是否可能产生正弦波振荡的步骤：
1) 是否存在组成的四部分
2) 放大电路是否能正常工作
3) 是否满足相位条件
为使N1、N2耦合紧密，将它们合二而一，组成电感反馈式电路。
必须有合适的同铭端！
(3)电感反馈式电路
反馈电压取自哪个线圈？
反馈电压的极性？
必要吗？
电感的三个抽头分别接晶体管的三个极，故称之为电感三点式电路。
(3)电感反馈式电路
特点：耦合紧密，易振，振幅大，C 用可调电容可获得较宽范围的振荡频率。波形较差，常含有高次谐波。
由于电感对高频信号呈现较大的电抗，故波形中含高次谐波，为使振荡波形好，采用电容反馈式电路。
