一、选择题

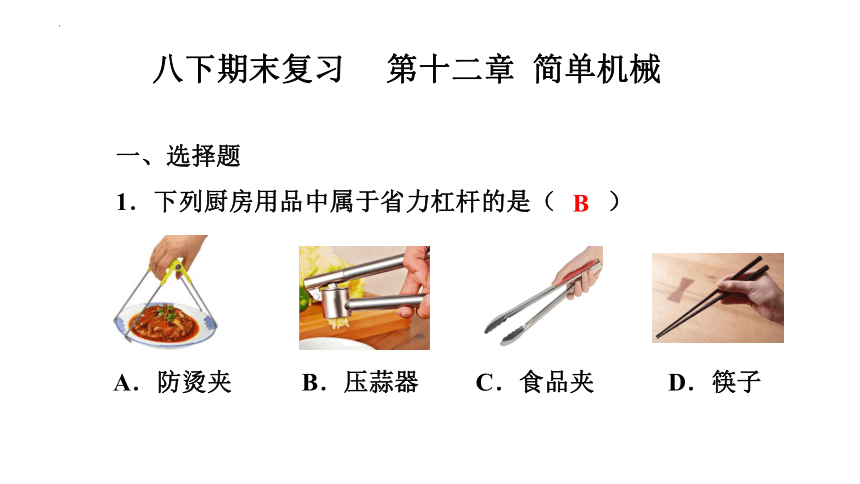

1．下列厨房用品中属于省力杠杆的是（　　）
A．防烫夹 B．压蒜器 C．食品夹 D．筷子
八下期末复习 第十二章 简单机械
B

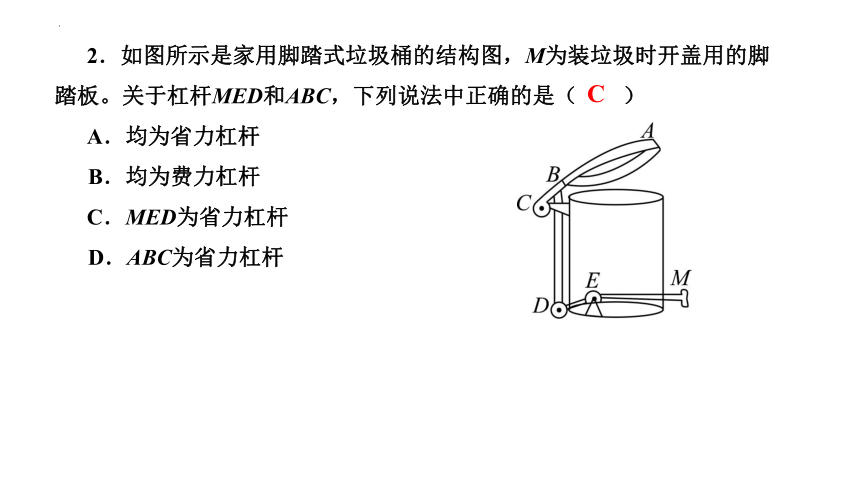

2．如图所示是家用脚踏式垃圾桶的结构图，M为装垃圾时开盖用的脚踏板。关于杠杆MED和ABC，下列说法中正确的是（　　）
A．均为省力杠杆
B．均为费力杠杆
C．MED为省力杠杆
D．ABC为省力杠杆
C

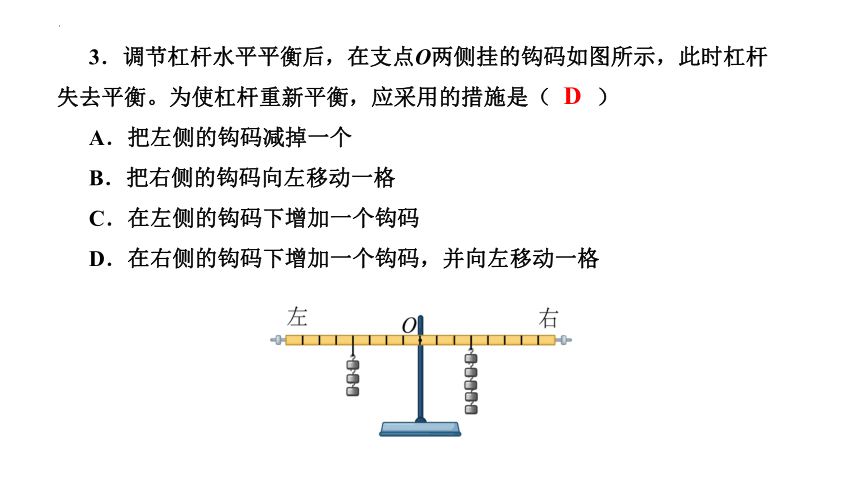

3．调节杠杆水平平衡后，在支点O两侧挂的钩码如图所示，此时杠杆失去平衡。为使杠杆重新平衡，应采用的措施是（　　）
A．把左侧的钩码减掉一个
B．把右侧的钩码向左移动一格
C．在左侧的钩码下增加一个钩码
D．在右侧的钩码下增加一个钩码，并向左移动一格
D

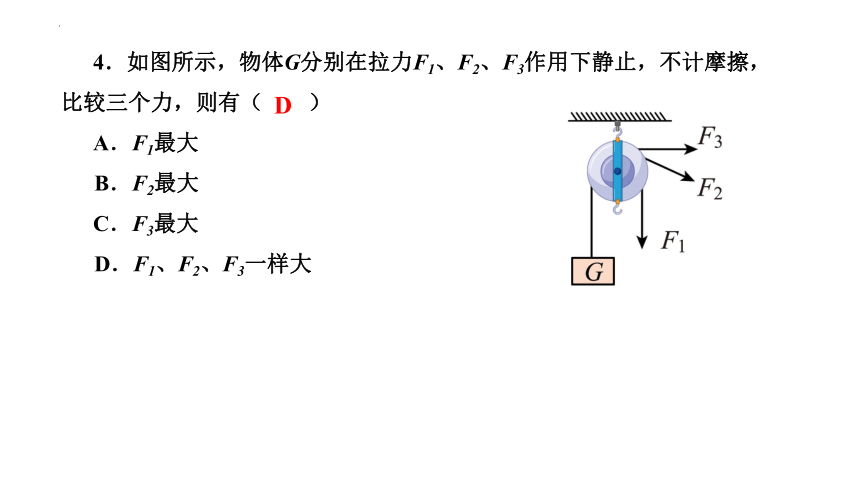

4．如图所示，物体G分别在拉力F1、F2、F3作用下静止，不计摩擦，比较三个力，则有（　　）
A．F1最大
B．F2最大
C．F3最大
D．F1、F2、F3一样大
D

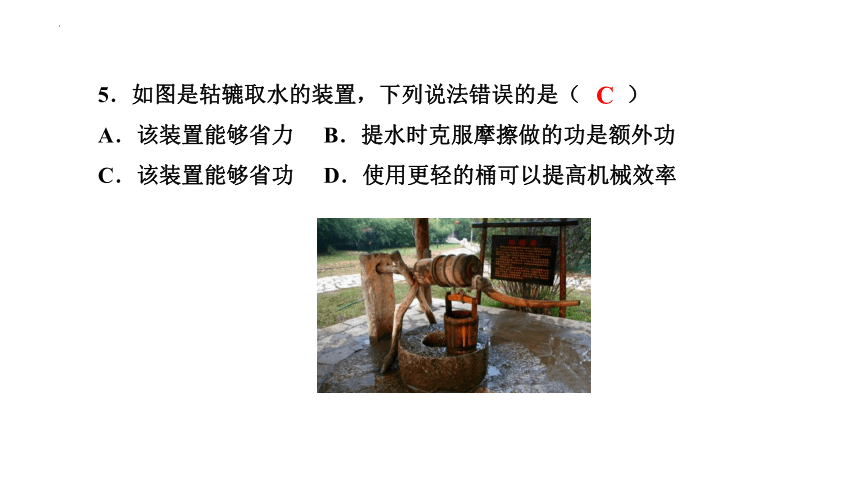

5．如图是轱辘取水的装置，下列说法错误的是（　　）
A．该装置能够省力 B．提水时克服摩擦做的功是额外功
C．该装置能够省功 D．使用更轻的桶可以提高机械效率
C

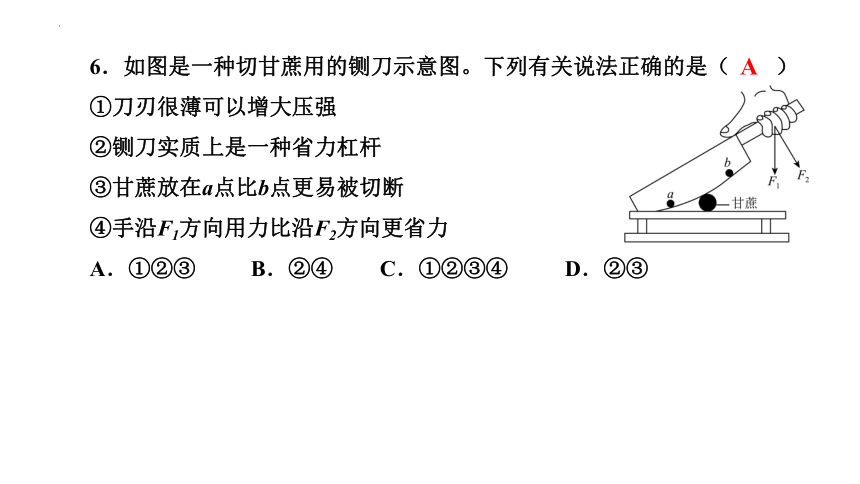

6．如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（　　）
①刀刃很薄可以增大压强
②铡刀实质上是一种省力杠杆
③甘蔗放在a点比b点更易被切断
④手沿F1方向用力比沿F2方向更省力
A．①②③ B．②④ C．①②③④ D．②③
A

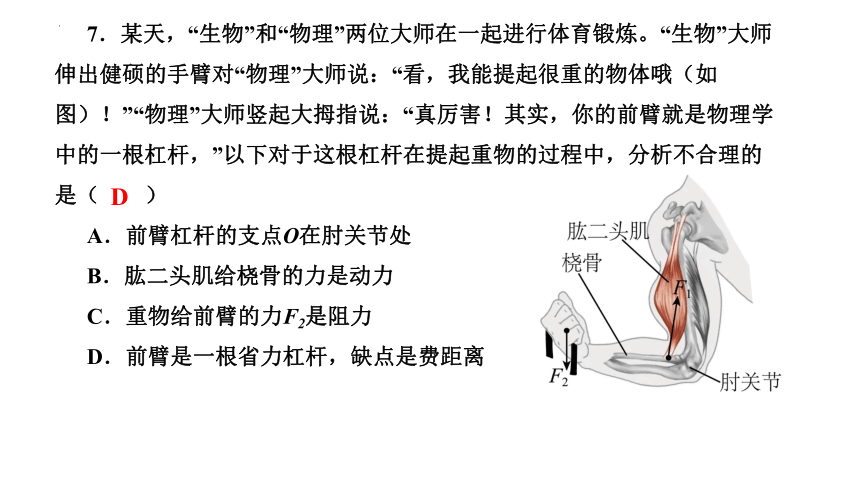

7．某天，“生物”和“物理”两位大师在一起进行体育锻炼。“生物”大师伸出健硕的手臂对“物理”大师说：“看，我能提起很重的物体哦（如图）！”“物理”大师竖起大拇指说：“真厉害！其实，你的前臂就是物理学中的一根杠杆，”以下对于这根杠杆在提起重物的过程中，分析不合理的是（　　）
A．前臂杠杆的支点O在肘关节处
B．肱二头肌给桡骨的力是动力
C．重物给前臂的力F2是阻力
D．前臂是一根省力杠杆，缺点是费距离
D

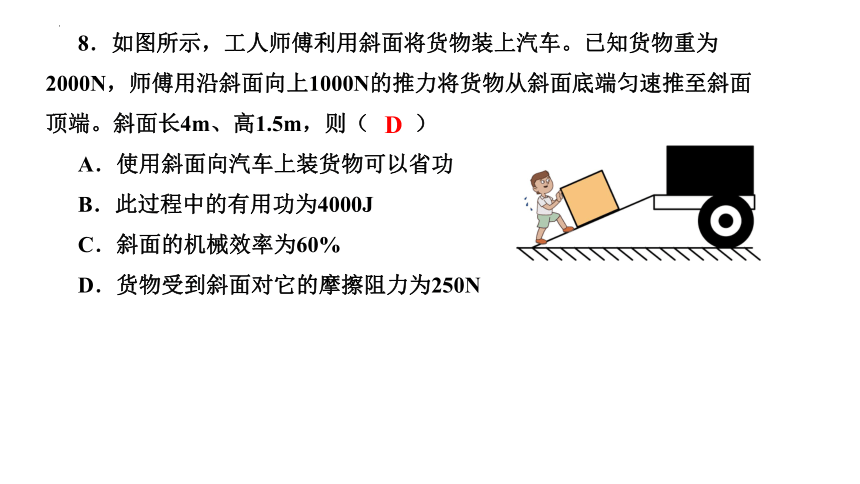

8．如图所示，工人师傅利用斜面将货物装上汽车。已知货物重为2000N，师傅用沿斜面向上1000N的推力将货物从斜面底端匀速推至斜面顶端。斜面长4m、高1.5m，则（　　）
A．使用斜面向汽车上装货物可以省功
B．此过程中的有用功为4000J
C．斜面的机械效率为60%
D．货物受到斜面对它的摩擦阻力为250N
D

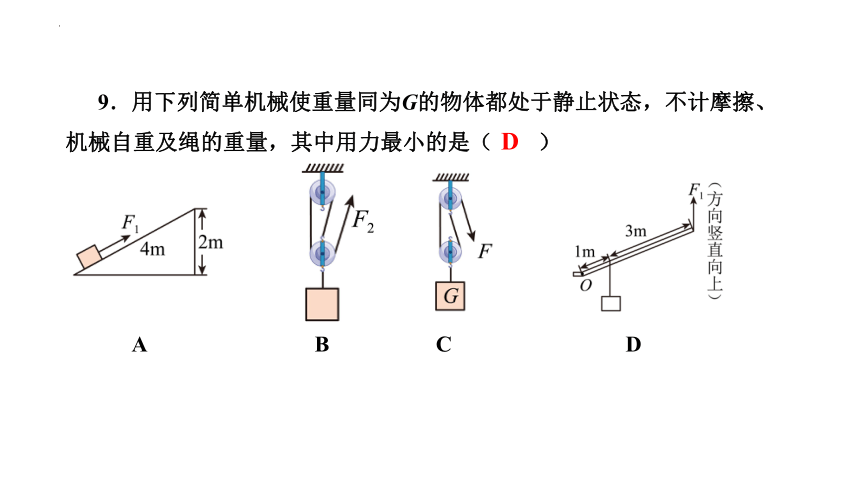

9．用下列简单机械使重量同为G的物体都处于静止状态，不计摩擦、机械自重及绳的重量，其中用力最小的是（　　）
A B C D
D

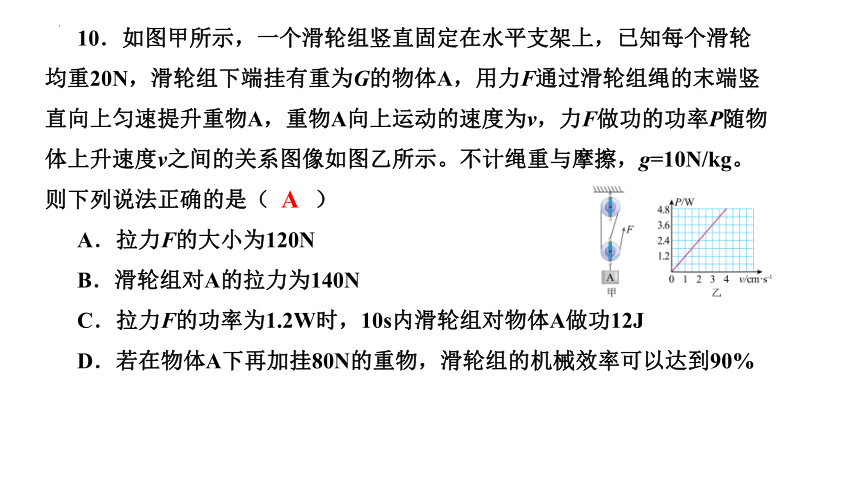

10．如图甲所示，一个滑轮组竖直固定在水平支架上，已知每个滑轮均重20N，滑轮组下端挂有重为G的物体A，用力F通过滑轮组绳的末端竖直向上匀速提升重物A，重物A向上运动的速度为v，力F做功的功率P随物体上升速度v之间的关系图像如图乙所示。不计绳重与摩擦，g=10N/kg。则下列说法正确的是（　　）
A．拉力F的大小为120N
B．滑轮组对A的拉力为140N
C．拉力F的功率为1.2W时，10s内滑轮组对物体A做功12J
D．若在物体A下再加挂80N的重物，滑轮组的机械效率可以达到90%
A
二、填空题

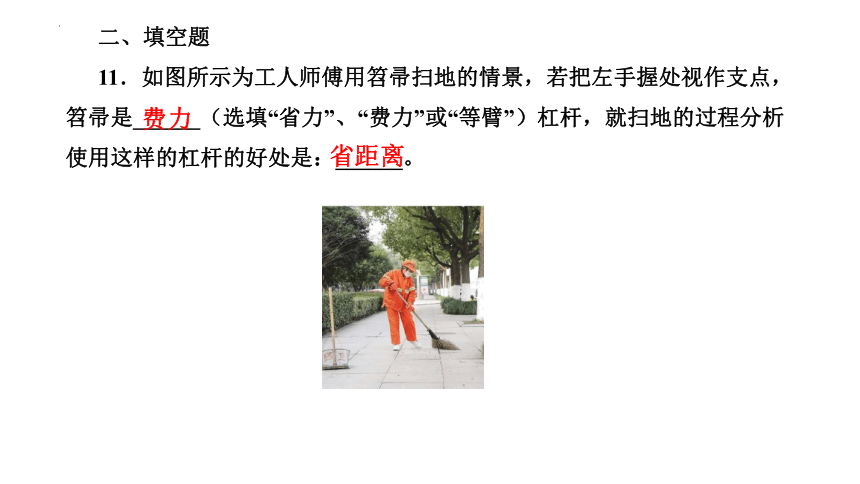

11．如图所示为工人师傅用笤帚扫地的情景，若把左手握处视作支点，笤帚是______（选填“省力”、“费力”或“等臂”）杠杆，就扫地的过程分析使用这样的杠杆的好处是：______。
费力
省距离

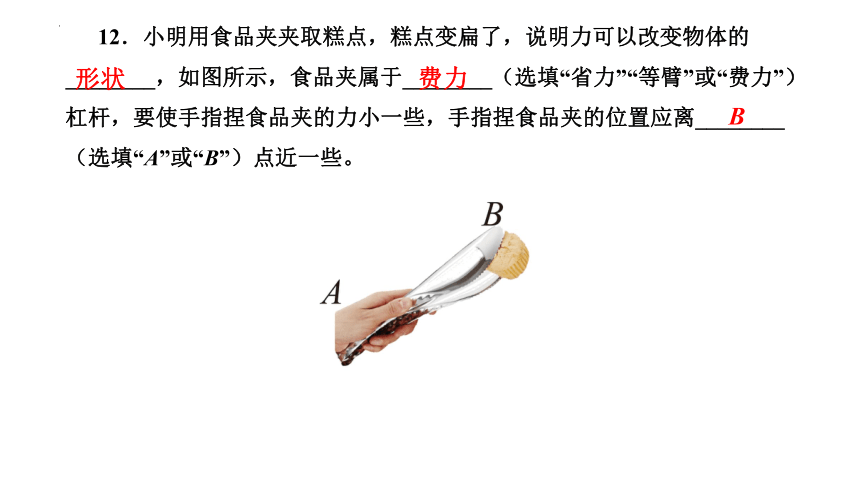

12．小明用食品夹夹取糕点，糕点变扁了，说明力可以改变物体的________，如图所示，食品夹属于________（选填“省力”“等臂”或“费力”）杠杆，要使手指捏食品夹的力小一些，手指捏食品夹的位置应离________（选填“A”或“B”）点近一些。
形状
费力
B

13．小明利用家中的衣服挂、矿泉水瓶、小卡片、细线、水等物品探究二力平衡的条件。如图甲所示，他将原来处于静止状态的小卡片扭转一个角度，松手后，小卡片的运动状态 ___________（选填“会”或“不会”）改变，本实验中的衣服挂起到了改变拉力方向的作用，它类似于简单机械中的 ___________。小明利用衣服挂组装的机械可以将水瓶平稳搬运到高处，如图乙所示，当细线被拉下0.6m时，水瓶上升 ___________m。
会
定滑轮
0.12
14．《天工开物》是我国古代的科学著作，书中记载着大量的古代农业机械。其中描述了筒车这样一种以水流作动力，用来取水的机械，如图所示。若接水槽离取水处高3m，水轮上有12个取水筒，一个取水筒每次可取水5kg，筒车旋转一周所用时间为60s。水流冲击的机械能转化为筒车转动的机械能和提水的___________。若水流冲击筒车的功率为50W，求筒车旋转一周取水的机械效率是______%。
重力势能
60

15．旅客常使用的拉杆行李箱是 ___________（选填“省力”、“费力”或“等臂”）杠杆；如图所示，行李箱下方安装了轮子，目的是 ___________（选填“增大”“减小”）摩擦；已知OA=1m，OB=0.2m，行李箱重150N，使行李箱在图示位置静止时，施加在端点A的最小作用力F=___________N。
省力
减小
30

16．如图所示，小明同学想把被台风刮倒的甲树拉正，他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，这样做时甲的树干相当于______（选填“动滑轮”“定滑轮”或“杠杆”）。如果不计绳重和摩擦，甲树受到500N拉力，则小明对绳子的拉力为______N，乙树受到的拉力为______N。
动滑轮
250
250

17．现代电气化铁路的高压输电线，无论冬夏都要绷直，才能使高压线与列车的电极接触良好，如图所示的装置可以使高压输电线受到恒定的拉力。滑轮C是________（选填“动”或“定”）滑轮。使用该滑轮组的主要目的是为了_______（选填“省力”或“省距离”）。若滑轮组对高压线的拉力F2为24000N，不计钢丝绳重、滑轮重及摩擦，水泥块对钢丝绳的拉力F1为_______N。
动
省力
8000
18．如图所示，工人用滑轮组匀速提升重720N的货物A，所用的拉力F为400N，货物10s内匀速上升了3m。不计绳重和摩擦，在此过程中，拉力做功的功率是______W，滑轮组的机械效率是______%。
240
90
三、作图题
19．图甲是小明用力F将倒在路边的垃圾桶扶起来的示意图，图乙是其简化图，此过程垃圾桶看作是一个以A点为支点的杠杆。请在图乙画出垃圾桶所受到的重力G（O点为重心）和力F的力臂l。

20．要用最小的力将汽车拉动，试完成绳子的绕法。

四、实验题
21．探究“杠杆平衡条件”的实验。
（1）为了便于测量_____，应将图1杠杆的平衡螺母向____调节（填“左”或“右”），使杠杆在水平位置平衡；
（2）实验中进行多次实验的目的是_______；（填“A”或“B”）
A．取平均值减少误差 B．使实验结论具有普遍性
力臂
左
B
（3）如图2杠杆调节平衡后，在A处悬挂4个钩码，则在B处应该挂___个钩码；
（4）如图3，如果将杠杆两边的钩码各撤掉一个，则杠杆_______（填“左”或“右”）端下沉；
（5）如图4，要使杠杆在水平位置平衡，拉力F应为________N（每个钩码0.5N）。保持杠杆在水平位置平衡，拉力移向虚线方向，则拉力F大小将____（填“变大”或“变小”）。
6
右
0.5
变大
22．同学们共同研究滑轮和滑轮组的特点：
（1）他们研究定滑轮特点时，做的实验如甲图所示，据此可证明：使用定滑轮可以改变_________，但不可以_________；
（2）他们研究动滑轮特点时，用动滑轮匀速竖直提升重物，如乙图所示。据此可知，使用动滑轮可以_________，但不可以改变_________；
（3）他们组装滑轮组时，他们想：利用滑轮组提升重物能否省力呢？为此，他们进行的实验如丙图所示， 物体的重力为 2N，测力计的示数为_________N。
力的方向
省力
省力
力的方向
0.8
23．某实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如下图：
（1）通过表中数据可分析出实验1是用___________（填“甲”或“乙”）图做的实验，实验2是用___________（填“甲”或“乙”）图做的实验。
（2）请将表中空白处填上恰当的数据。（百分号前保留整数）
甲
乙
（3）通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率___________。
（4）比较实验1和实验3可得正确结论：使用同一滑轮组，______________________，可以提高滑轮组的机械效率。
物理量 1 2 3
钩码重G（N） 4 4 6
钩码上升高度h（m） 0.1 0.1 0.1
绳端拉力F（N） 1.8 1.4 2.4
绳端移动距离S（m） 0.3 0.5 0.3
机械效率η 74% ①___________ ②___________
57％
83％
越低
增大所提物体的重力
五、计算题
24．如图甲为小明家一搬花神器，用它抬起花盆，相当于一个绕O点转动的杠杆，简化示意图如图乙，神器自身质量约为7kg，O到其自身重力作用线距离约为55cm。使用时，在把手A处施加力F1，O到F1作用线距离约为110cm。（g=10N/kg）
（1）不放花盆，抬起神器至少需要多大力？
（2）某次搬花，花与盆总质量为80kg，重心在B点，花盆对神器的压力为F2，O到F2作用线距离约为33cm，花盆被抬起高度约为10cm。
①克服花与盆重力做了多少功？
②放入这盆花后，小明爸爸需要比抬起空的搬花神器多施加多少力？
解：（1）根据题意可知，神器的重力为
G=mg=7kg×10N/kg=70N
由杠杆平衡条件可知F1L1=GL2，则不放花盆，抬起神器至少需要
解：（2）根据题意可知，花与盆的总重力为
①克服花与盆重力做功为
②花盆对神器的压力为F2等于花与盆的总重力，由杠杆平衡条件可知
则抬起神器至少需要
放入这盆花后，小明爸爸需要比抬起空的搬花神器多施加为
25．如图，塔式起重机上的滑轮组匀速吊起1.2×104N的重物升高2m时，拉力做的总功为3×104J。求：
（1）绳端所用拉力；
（2）滑轮组的机械效率；
（3）若克服摩擦和钢绳重所做的功5000J，求动滑轮重。
解：（1）由图可知n＝3，绳子自由端移动的距离为
由
可知，绳端所用拉力为
（2）拉力做的有用功为
滑轮组的机械效率为
解：（3）总的额外功为
则克服动滑轮所做的功
动滑轮的重力为
