7.2 弹力
人教版八年级下册
第二节
弹 力

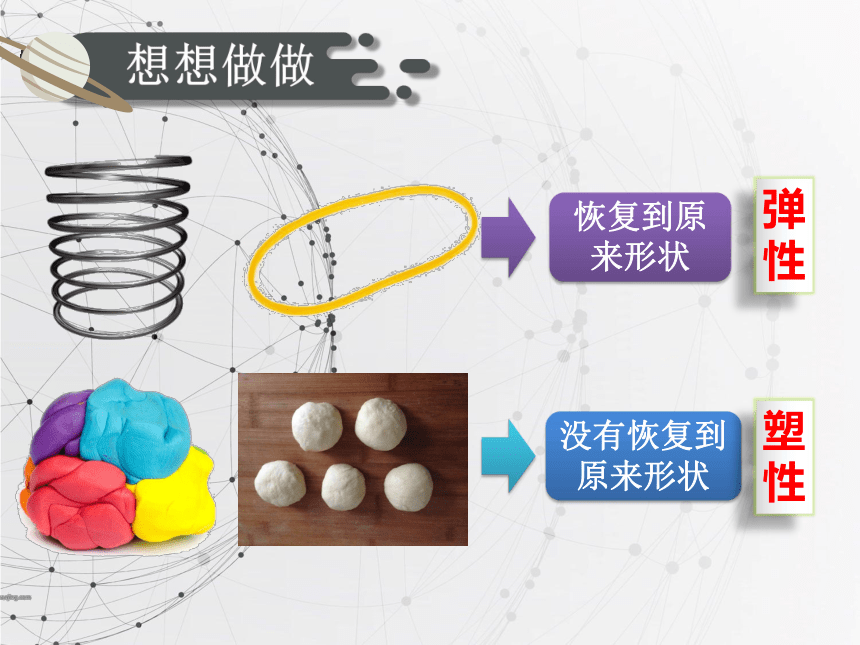

恢复到原来形状
没有恢复到原来形状
弹性
塑性

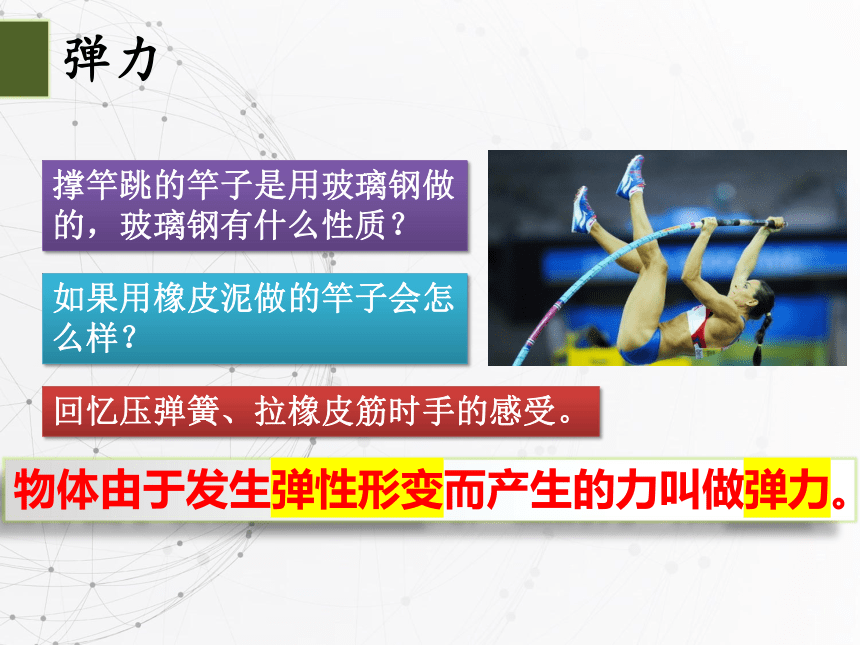

撑竿跳的竿子是用玻璃钢做的，玻璃钢有什么性质？
如果用橡皮泥做的竿子会怎么样？
回忆压弹簧、拉橡皮筋时手的感受。
物体由于发生弹性形变而产生的力叫做弹力。
弹力
压力
支持力
日常生活中的压力、支持力、绳子的拉力，其实质都是弹力。
产生条件：
①物体间相互接触
②物体间相互挤压
弹力
压力
支持力

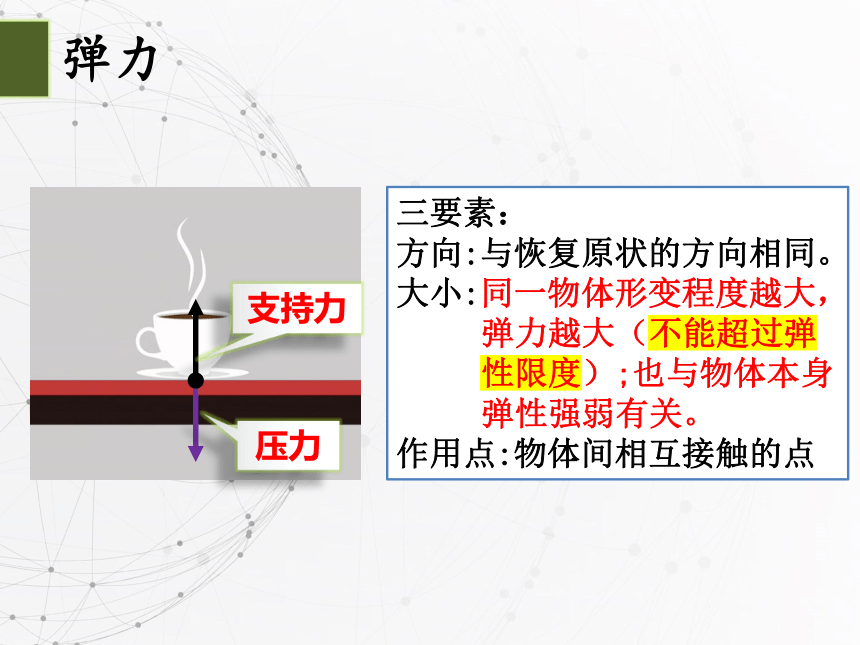

三要素：
方向:与恢复原状的方向相同。
大小:同一物体形变程度越大，弹力越大（不能超过弹性限度）;也与物体本身弹性强弱有关。
作用点:物体间相互接触的点
弹力
弹力
弹力
弹力
F
弹力
那我们怎么测量弹力的大小呢？
弹力
弹簧测力计
在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长。
弹簧测力计
1 拉力F/N 0 1 2 3
2 弹簧的总长度l/cm
3 弹簧的伸长量Δl/cm
5
0
7
2
9
4
11
6
在弹性限度内，弹簧的伸长量与所受拉力成正比。
原理：在弹性限度内，弹簧的伸长量与所受拉力成正比。
构造：主要由刻度盘、弹簧、指针、挂钩等组成。
弹簧测力计
2.看清测力计量程、分度值.
3.测量时，使测力计受力方向沿弹簧轴线方向
4.待示数稳定后在读数，且视线与指针对应的刻度线垂直。
弹簧测力计
1.使用前，检查指针、弹簧和外壳之间是否有过大摩擦。再观察指针是否指在零刻度线，若不是，需调零。
弹簧测力计
4.请读出图中两个弹簧测力计的示数.圆筒测力计每个小格表示0.1N.
解答：圆筒测力计示数为1.5N，条形盒测力计示数为1.15N.
弹簧测力计
弹簧测力计
弹簧测力计
弹簧测力计
弹簧测力计
1.在“橡皮泥上留下漂亮的指印”“跳板被跳水运动员压弯（如图）”两个现象中，发生的是不是弹性形变？说说你的理由.
解答：“橡皮泥上留下漂亮的指印”，橡皮泥发生的是塑性形变，因为橡皮泥在撤去外力后不能自动地恢复到原来的形状；“跳板被跳水运动员压弯”，跳板发生的是弹性形变，因为跳板在撤去外力后能自动地恢复到原来的形状.
2.小强用弹簧拉力器锻炼身体，刚拉开时没感到太费力，可是两手拉开的距离越大，就感到越费力.这是什么原因？
解答：两手拉开的距离越大，弹簧伸长量越长，产生的弹力越大，所以就感到越费力.
3.试分析一个旧弹簧测力计不能准确测量的原因.
解答：（1）弹簧会轻微变形导致原长变长，结果偏大；（2）弹簧弹性变小.
5.如图，将椭圆形厚玻璃瓶装满水，把细玻璃管通过带孔的橡皮塞插入瓶中.沿着不同的方向用力捏厚玻璃瓶，观察细管中水面高度的变化.请你从力使物体产生形变的角度解释所看到的现象.
解答：细管中的水面高度升高，用力捏厚玻璃瓶，瓶子变扁，水面升高.
谢谢
