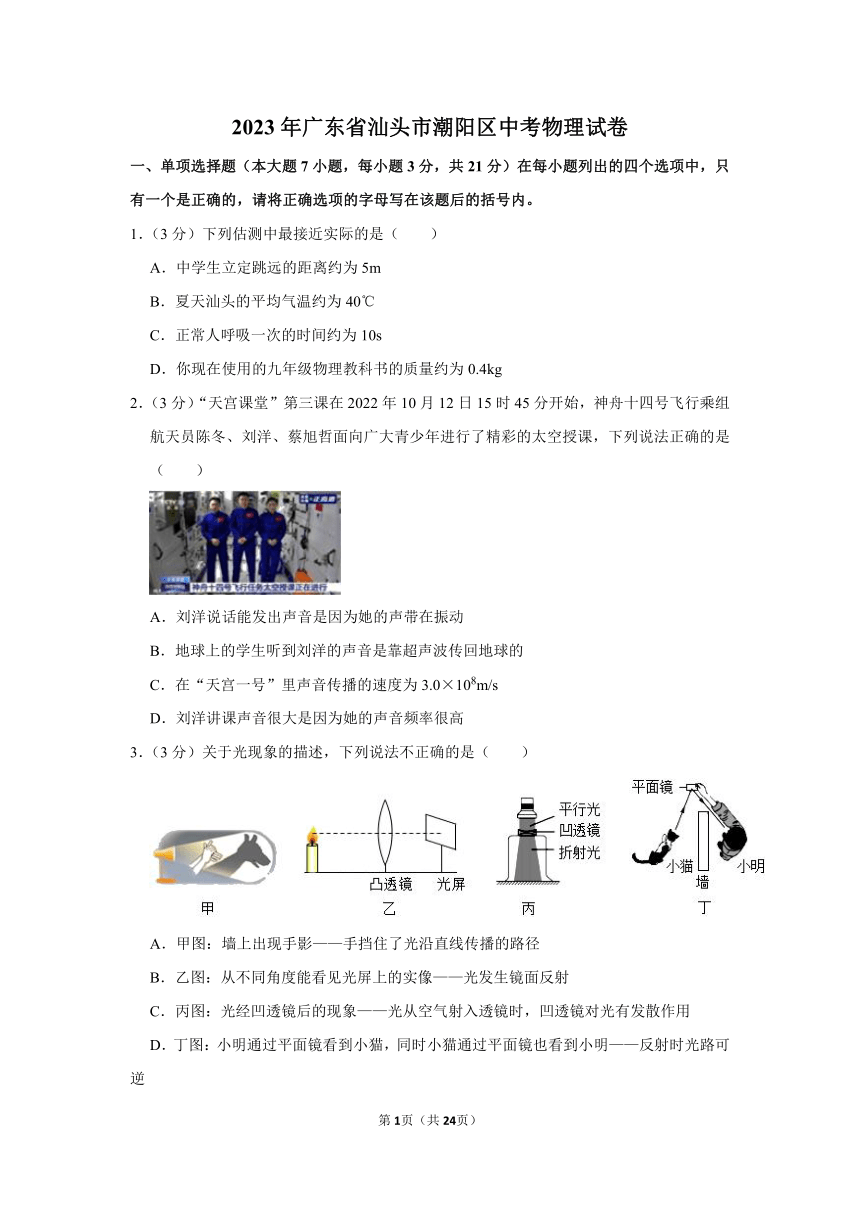

2023年广东省汕头市潮阳区中考物理试卷
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在该题后的括号内。
1．（3分）下列估测中最接近实际的是（ ）
A．中学生立定跳远的距离约为5m
B．夏天汕头的平均气温约为40℃
C．正常人呼吸一次的时间约为10s
D．你现在使用的九年级物理教科书的质量约为0.4kg
2．（3分）“天宫课堂”第三课在2022年10月12日15时45分开始，神舟十四号飞行乘组航天员陈冬、刘洋、蔡旭哲面向广大青少年进行了精彩的太空授课，下列说法正确的是（ ）
A．刘洋说话能发出声音是因为她的声带在振动
B．地球上的学生听到刘洋的声音是靠超声波传回地球的
C．在“天宫一号”里声音传播的速度为3.0×108m/s
D．刘洋讲课声音很大是因为她的声音频率很高
3．（3分）关于光现象的描述，下列说法不正确的是（ ）
A．甲图：墙上出现手影——手挡住了光沿直线传播的路径
B．乙图：从不同角度能看见光屏上的实像——光发生镜面反射
C．丙图：光经凹透镜后的现象——光从空气射入透镜时，凹透镜对光有发散作用
D．丁图：小明通过平面镜看到小猫，同时小猫通过平面镜也看到小明——反射时光路可逆

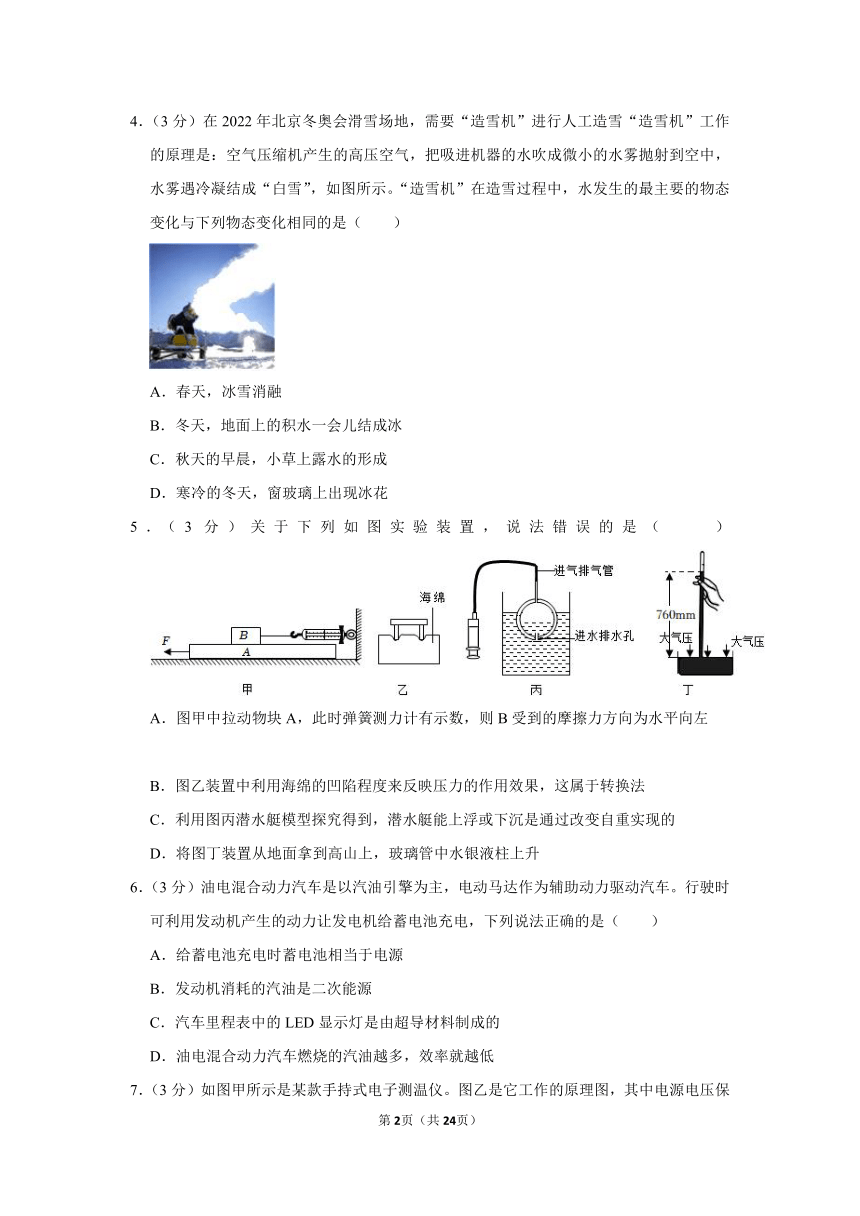

4．（3分）在2022年北京冬奥会滑雪场地，需要“造雪机”进行人工造雪“造雪机”工作的原理是：空气压缩机产生的高压空气，把吸进机器的水吹成微小的水雾抛射到空中，水雾遇冷凝结成“白雪”，如图所示。“造雪机”在造雪过程中，水发生的最主要的物态变化与下列物态变化相同的是（ ）
A．春天，冰雪消融
B．冬天，地面上的积水一会儿结成冰
C．秋天的早晨，小草上露水的形成
D．寒冷的冬天，窗玻璃上出现冰花
5．（3分）关于下列如图实验装置，说法错误的是（ ）
A．图甲中拉动物块A，此时弹簧测力计有示数，则B受到的摩擦力方向为水平向左
B．图乙装置中利用海绵的凹陷程度来反映压力的作用效果，这属于转换法
C．利用图丙潜水艇模型探究得到，潜水艇能上浮或下沉是通过改变自重实现的
D．将图丁装置从地面拿到高山上，玻璃管中水银液柱上升
6．（3分）油电混合动力汽车是以汽油引擎为主，电动马达作为辅助动力驱动汽车。行驶时可利用发动机产生的动力让发电机给蓄电池充电，下列说法正确的是（ ）
A．给蓄电池充电时蓄电池相当于电源
B．发动机消耗的汽油是二次能源
C．汽车里程表中的LED显示灯是由超导材料制成的
D．油电混合动力汽车燃烧的汽油越多，效率就越低

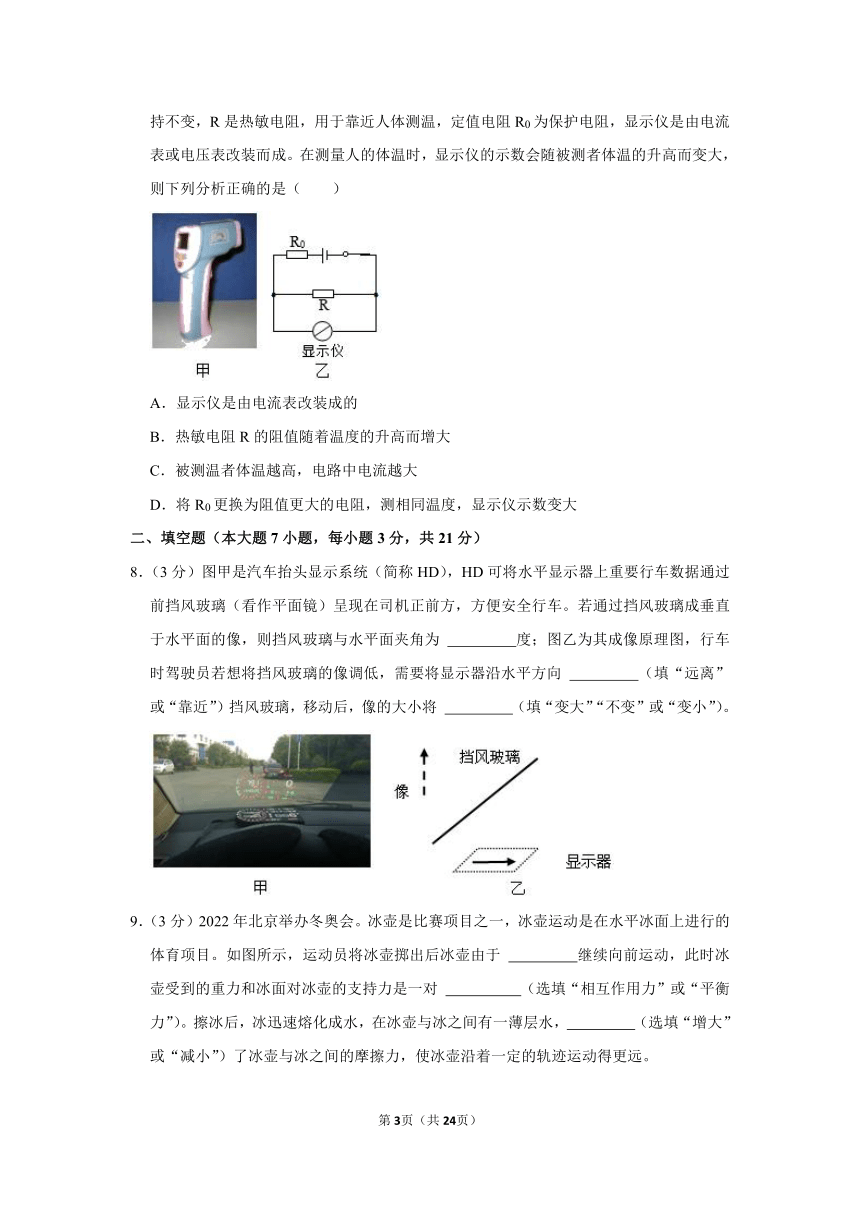

7．（3分）如图甲所示是某款手持式电子测温仪。图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而增大
C．被测温者体温越高，电路中电流越大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
二、填空题（本大题7小题，每小题3分，共21分）
8．（3分）图甲是汽车抬头显示系统（简称HD），HD可将水平显示器上重要行车数据通过前挡风玻璃（看作平面镜）呈现在司机正前方，方便安全行车。若通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为 度；图乙为其成像原理图，行车时驾驶员若想将挡风玻璃的像调低，需要将显示器沿水平方向 （填“远离”或“靠近”）挡风玻璃，移动后，像的大小将 （填“变大”“不变”或“变小”）。
9．（3分）2022年北京举办冬奥会。冰壶是比赛项目之一，冰壶运动是在水平冰面上进行的体育项目。如图所示，运动员将冰壶掷出后冰壶由于 继续向前运动，此时冰壶受到的重力和冰面对冰壶的支持力是一对 （选填“相互作用力”或“平衡力”）。擦冰后，冰迅速熔化成水，在冰壶与冰之间有一薄层水， （选填“增大”或“减小”）了冰壶与冰之间的摩擦力，使冰壶沿着一定的轨迹运动得更远。

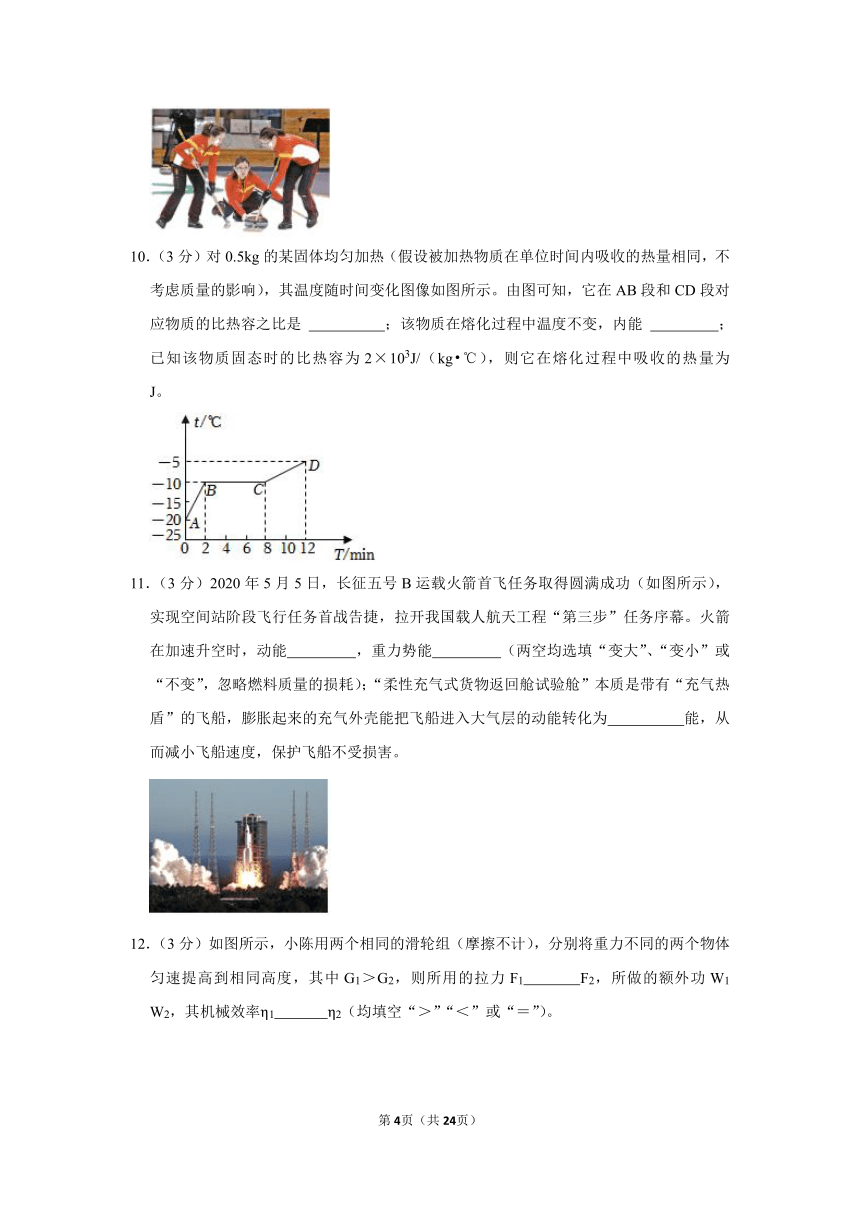

10．（3分）对0.5kg的某固体均匀加热（假设被加热物质在单位时间内吸收的热量相同，不考虑质量的影响），其温度随时间变化图像如图所示。由图可知，它在AB段和CD段对应物质的比热容之比是 ；该物质在熔化过程中温度不变，内能 ；已知该物质固态时的比热容为2×103J/（kg ℃），则它在熔化过程中吸收的热量为 J。
11．（3分）2020年5月5日，长征五号B运载火箭首飞任务取得圆满成功（如图所示），实现空间站阶段飞行任务首战告捷，拉开我国载人航天工程“第三步”任务序幕。火箭在加速升空时，动能 ，重力势能 （两空均选填“变大”、“变小”或“不变”，忽略燃料质量的损耗）；“柔性充气式货物返回舱试验舱”本质是带有“充气热盾”的飞船，膨胀起来的充气外壳能把飞船进入大气层的动能转化为 能，从而减小飞船速度，保护飞船不受损害。
12．（3分）如图所示，小陈用两个相同的滑轮组（摩擦不计），分别将重力不同的两个物体匀速提高到相同高度，其中G1＞G2，则所用的拉力F1 F2，所做的额外功W1 W2，其机械效率η1 η2（均填空“＞”“＜”或“＝”）。
13．（3分）在家庭电路中若某用电器发生 故障，则干路电流迅速增大，熔丝立即熔断。如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断的熔丝并联，当闭合开关S、S1时校验灯L发出暗红色的光，说明L1所在的支路 （选填“断路”、“正常”或“短路”）。所有故障排除后，更换了新的熔丝，当闭合开关S、S1时，站在地面上的人用手接触电路中的A点 （选填“会”或“不会”）触电。
14．（3分）灯泡L与定值电阻R组成的电路如图甲所示，L和R的I﹣U图线分别为图乙中的A、B。闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的电阻为 Ω，灯泡L功率为 W。若将灯泡L与定值电阻R串联接入另一电路，则另一电路两端所能加的最大电压为 V。
三、作图题（共7分）
15．（3分）如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜折射后与主光轴平行（F为透镜的焦点），请画出：①入射光线，②反射光线，③经凸透镜折射后的折射光线。
16．（2分）如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，L1为杠杆的动力臂，现杠杆处于水平位置平衡。
（1）作出杠杆动力F1的示意图；
（2）作出重物M对杠杆压力F2的示意图。
17．（2分）如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变小。
四、实验题（本大题3小题，共20分）
18．（8分）（1）如图1，某同学测物体长度时的两种情况，物体长度正确读数是 cm。
（2）如图2，用天平测量某液体的质量。放物体前在调节横梁平衡时，如图甲所示，需将平衡螺母向 调节，称量平衡后如图乙所示，已知烧杯和液体的总质量是 g。
（3）如图3所示，体温计读数是 。
（4）在研究阻力对物体运动的影响。如图4所示甲、乙木板上分别铺有毛巾和棉布，丙木板上不铺任何材料，让小车从相同斜面同一高度由静止开始滑下，观察现象。回答下列问题：
①科学实验需要控制变量。在本实验中，每次实验都让小车从相同斜面的同一高度由静止开始滑下，这是为了使小车到达水平面的 。如图5所示能够准确反映图4中小车在斜面上从静止释放直到到达水平面的运动情况的是 。（填字母）
②上述实验可得出“阻力越小，运动速度减小得越慢”的结论，支持该结论的证据是 。根据此结论，在雨雪天驾驶汽车应适当 （选填“增大”或“减小”）汽车之间的距离。
19．（7分）小雨用凸透镜做“探究凸透镜成像规律”的实验。
（1）如图甲，将凸透镜正对着太阳光，在透镜下方，平行地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图象，如图乙，则可判断该透镜的焦距f为 cm；
（2）调整器材高度时，应 （选填“点燃”“不点燃”）蜡烛；
（3）如图丙，将蜡烛移至45cm刻度处时，从凸透镜右侧通过凸透镜可以看到烛焰的 （选填“虚”或“实”）像；
（4）小金在实验过程中不断移动烛焰位置，观察到如上图①至⑥的六种烛焰清晰的像，请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序，正确顺序为②①③ ；
（5）实验中，燃烧的蜡烛在不断缩短，导致光屏上的像向 （选填“上”或“下”）移动；
（6）小超想利用LED发光字母来探究凸透镜成像上下左右位置关系，如H、F、B、Z中4个字母适合做LED光源的有 个；
（7）小亮实验小组更换相关器材后顺利完成实验，根据记录的实验数据得到了如图的图象，图象为凸造镜成像的像距v的倒数和物距u的倒数的对应关系，根据图象信息可知该小组所用凸透镜的焦距为 cm。
20．（5分）如图甲所示是“测定小灯泡额定电功率”的实物电路图，电源电压恒为6V，选用的小灯泡的额定电压为2.5V，所用滑动变阻器的最大阻值为40Ω，滑动变阻器和各电表量程均合适。
（1）请用笔画线代替导线，将图甲中电路连接完整，要求开关闭合前，滑动变阻器滑片置于最右端；
（2）正确连接电路后，闭合开关，发现电流表无示数。用手按住开关，发现电流表指针来回摆动，出现这种现象的原因可能是 ；
（3）故障排除后，调节滑动变阻器的滑片， ，此时电流表的指针偏转如图乙所示，计算出此时的实际电功率为 W，即为小灯泡的额定功率。
（4）某同学还想探究电流与电阻的关系，于是将图甲中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻，记录各次电流表的示数。在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于 Ω。
五、计算题（本大题2小题，共13分）
21．（7分）为改善城市空气质量，很多城市用雾炮车洒水除尘。如图为一台正在水平路面上洒水的雾炮车，车内水箱底部出水口面积为50cm2。（g取10N/kg，ρ水＝1.0×103kg/m3，柴油的热值取4.0×107J/kg）求：
（1）洒水前水箱中水深1m，出水口所受压力；
（2）洒水前雾炮车以10m/s的速度在水平路面上做匀速直线运动，发动机的功率为80kW，此时雾炮车受到的阻力；
（3）雾炮车以80kW的功率匀速行驶20min，若柴油机效率为40%，需要消耗柴油的质量。
22．（6分）商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路，其额定电压为220V，定值电阻R1和R2为发热体，其中R1＝40Ω。开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为440W。求：
（1）R2的电阻；
（2）高温挡正常工作100s，电流通过R1产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW h）。
六、综合能力题（本题3小题，共18分）
23．（6分）2022年3月新冠病毒再次袭来，社会各层各界人士都在为抗击疫情贡献自己的力量。老师也放下粉笔，化身“大白”投入到这场战疫中来，在工作过程中老师发现有许多地方涉及到物理知识。
（1）到达核酸检测现场后，我们会闻到一股消毒液的味道，这是 现象，如图乙所示，喷洒消毒液的手动喷雾器的手摇柄相当于 杠杆；
（2）如图丙所示，摘下胶皮手套，发现手上有白色粉末物质，这可能是滑石粉一类的物质，它的作用是 摩擦；
（3）如图丁所示，气温较低时，戴上医用隔离面罩后，过一会儿会发现面罩上有一层水雾这是 （填物态变化名称）现象，这会影响工作人员观察周围情况。于是老师就想利用电流的 进行驱雾，如果让你来设计实验改进面罩，你会选择下列哪个物体接入电路 。
A．银导线
B．二极管
C．钨丝
24．（6分）善于奇思妙想的小强及其兴趣小组在实验室（温度为20℃）进行综合实验。
（1）该小组想研究“密度计的工作原理”。图甲所示是密度计的简化模型，在一根粗细均匀的玻璃管内放一些小铅粒使其能竖直漂浮在液体中，设玻璃管浸入液体的深度为h液，该液体密度为ρ液，密度计漂浮在水中时浸入水中的深度为h水，水的密度为ρ水，则浸入液体的深度h液＝ （用给出的物理量表示），由此可知，此密度计漂浮在煤油（密度为0.8×103kg/m3）中时浸入深度h煤油＝ h水（填数值），密度计刻度特点是 （选填选项前序号①上小下大 ②上大下小 ③均匀 ④上疏下密 ⑤上密下疏）。
（2）该小组想继续探究“某液体的密度和温度的关系”，设计了如图乙所示装置，长为0.6m的绝缘轻质杠杆ab悬挂在高处，可绕O点转动。杠杆a端的轻质细线悬挂一体积为1×10﹣3m3的实心合金块，浸没在烧杯内的液体中。b端轻质细线悬挂的铜柱在上下移动时能带动滑片P移动。滑片P重力和摩擦不计。
①若电源电压为3V，滑动变阻器标有“100Ω 1A”字样。在电路中串联一个量程为0～15mA的电流表，为保证电路安全，定值电阻R的最小阻值是 Ω。
②小强在给该液体加热过程中发现，电流表示数减小，则可得出该液体的密度随温度升高而 （选填“增大”、“减小”或“不变”）（除烧杯内的液体外，装置中其他物体的热胀冷缩忽略不计，合金块始终浸没）。
（3）该小组还想利用此装置继续测量该合金块的密度。已知该烧杯中液体在温度为20℃时的密度为1.1×103kg/m3．杠杆水平平衡时，铜柱质量为2kg，点O距杠杆b端0.2m。则合金块的密度是 kg/m3．（g取10N/kg）
25．（6分）阅读短文，回答问题。
太阳能被认为是理想的“终极能源”。我国中科院合肥物质科学研究院，持有的有“人造太阳”之称的全超导托卡马克核聚变实验装置（EAST）于2021年12月30日晚，实现了1056秒的长脉冲高参数等离子体运行，再次创造新的世界纪录。
科学家们还设想在宇宙空间建立太阳能电站来利用太阳能。这种空间太阳能电站建在赤道平面内的地球同步轨道上，其工作过程如图所示。在太阳能收集板上铺设太阳能电池，通过它把太阳能转化成电能，再通过天线将电能以微波的形式发送至地面接收站，通过转换装置将其转换成电能接入电网。
（1）太阳能属于清洁能源，也属于 （选填“可再生”或“不可再生”）能源；目前人类无法利用核聚变反应放出的能量来发电，最主要的原因是 （选填字母）；
A．无法消除核聚变产生的核污染
B．无法实现核聚变反应
C．无法长时间有效控制核聚变反应的速度
（2）“人造太阳”非常复杂，“超高温”与“超低温”共存，“超强磁场”与“超大电流”并行，要在地球上造出“人造太阳”，必须要有性能极其特殊的材料承载。“人造太阳”的腔体器壁材料钨铜合金除了耐高压外，还应具有 特点；实现“超强磁场”与“超大电流”最理想的导体材料是 （选填“半导体”或“超导体”）材料；
（3）假设空间太阳能电站太阳能收集板长10km、宽5km，太阳光辐射到其表面上每平方米的功率为1.2×103W，太阳能电池的光电转化效率为10%，空间太阳能电站向地面的输电效率可达20%；空间太阳能电站工作时，太阳能收集板的发电功率为 W；光照1h，太阳能收集板产生的电能为 J。
2023年广东省汕头市潮阳区中考物理试卷
参考答案与试题解析
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在该题后的括号内。
1．【解答】解：A．中学生立定跳远的距离约为2m，故A不正确；
B．夏天汕头的最高气温约为40℃，故B不正确；
C．正常人平静时呼吸一次的时间约为2s～3s左右，故C不正确；
D．你现在使用的九年级物理教科书的质量约为400g，即0.4kg，故D正确。
故选：D。
2．【解答】解：A、刘洋说话能发出声音是因为她的声带在振动，故A正确；
B、地球上的学生听到刘洋的声音是靠电磁波传回地球的，故B错误；
C、在天宫中有空气，声音传播的速度约为340m/s，故C错误；
D、响度跟振幅有关，刘洋讲课声音很大是声音振幅大，故D错误。
故选：A。
3．【解答】解：
A、光在直线传播的过程中遇到了不透明的手，会在墙上光照不到的区域形成手影，即手挡住了光沿直线传播的路径，故A正确。
B、从不同角度能看见光屏上的实像，是因为光在粗糙的光屏上发生了漫反射，故B错误；
C、由图知平行光经凹透镜后变得发散，说明凹透镜对光有发散作用，故C正确；
D、小明通过平面镜看到小猫，同时小猫通过平面镜也看到小明，该现象说明了光在反射时光路是可逆的，故D正确。
故选：B。
4．【解答】解：人工造雪过程中，水由液态变为固态的小冰晶，是凝固现象；
A、春天，冰雪消融，由固态变成液态是熔化现象，故A错误；B、冬天，地面上的积水一会儿结成冰，由液态变成固态是凝固现象，故B正确；C、秋天的早晨，小草上露水的形成，由气态变成液态是液化现象，故C错误；D、寒冷的冬天，窗玻璃上出现冰花，由气态直接变成固态是凝华现象，故D错误。故选：B。
5．【解答】解：A、图甲中拉动物块A，B相对于A向右运动，根据摩擦力的方向与物体相对运动的方向相反可知，B受到的摩擦力水平向左，故A正确；
B、在探究压力的作用效果与压力大小、受力面积的关系的实验中，压力的作用效果是通过海绵的凹陷程度来反映，这种方法叫转换法，故B正确；
C、图丙向烧瓶内打气时，水由烧瓶内向外排出，烧瓶总重力减小，烧瓶将上浮；向外抽气时，水向烧瓶内流入，烧瓶总重力增大，烧瓶将下沉，所以图丙可探究潜水艇能上浮或下沉是通过改变自身重力来实现的，故C正确；
D、根据大气压随高度的增加而减小可知，将图丁装置从地面拿到高山上，高山上大气压减小，玻璃管中的水银液柱将下降，故D错误。
故选D。
6．【解答】解：A．给蓄电池充电时，将电能转化为化学能储存起来，蓄电池相当于用电器，故A错误；
B．汽油是由一次能源经过加工转换以后得到的能源产品，属于二次能源，故B正确；
C．汽车里程表中的LED显示灯是由半导体材料制成的，故C错误；
D．热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃烧燃料的多少无关，故D错误。
故选：B。
7．【解答】解：
A、由图可知，R与R0串联，因显示仪与热敏电阻并联，故显示仪是由电压表改装成的，故A错误；
B、当被测者体温较高时，显示仪的示数也会变大，由分压原理，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故B正确；
C、被测者体温越高，电压表示数越大，根据串联电路分压原理可知，热敏电阻的阻值越大，电路的总电阻越大，由I＝可知，电路的电流越小；故C错误；
D、温度相同时热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，根据串联电路的电压特点可知，R两端的电压越小，因此显示仪示数会变小，故D错误。
故选：B。
二、填空题（本大题7小题，每小题3分，共21分）
8．【解答】解：车辆HD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，则挡风玻璃与水平面夹角为45度；
因为像到平面镜的距离随着物体到镜面的距离减小而减小，当发现挡风玻璃所成的像过高，不便于观察，这时就需要将显示器沿水平方向靠近挡风玻璃；
如果移动显示器后，物体不变，物体的像和物体大小相等，所以像的大小不变。
故答案为：45；靠近；不变。
9．【解答】解：冰壶离开手后，由于惯性会继续保持原来的运动状态，继续向前运动；
冰壶受到的重力与冰面对冰壶的支持力，两个力的大小相等、方向反向、作用在同一条直线上，作用在同一个物体上，符合二力平衡的条件，是一对平衡力；
克服摩擦做功增加冰的内能，温度升高达到冰的熔点使冰熔化。冰面上形成一层水，使接触面脱离，从而减小了冰壶与冰之间的摩擦力。
故答案为：惯性；平衡力；减小。
10．【解答】解：AB段和CD段物质的质量m相同，由图像知，AB段和CD段物质升高的温度之比为2：1，加热时间之比为1：2，所以吸收的热量之比为1：2，
则AB段和CD段对应物质的比热容之比cAB：cCD＝：＝＝＝1：4；
该物质在熔化过程中不断吸热，内能增加；
由图可知在AB段该物质的加热时间为2min，该物质的温度升高了﹣10℃﹣（﹣20℃）＝10℃，则该物质AB段吸收的热量为：
QAB＝cABmΔtAB＝2×103J/（kg ℃）×0.5kg×10℃＝1×104J，
由题知物质在相同的时间内吸收的热量是相同的，而该物质的熔化过程用时是8min﹣2min＝6min，是AB段加热时间的＝3倍，
所以该物质熔化过程中吸收的热量为QBC＝3QAB＝3×1×104J＝3×104J。
故答案为：1：4；增大；3×10 。
11．【解答】解：火箭加速升空过程中，火箭的质量不变、速度增大，动能增大；质量不变、高度增大，重力势能增大；
膨胀起来的充气外壳发生弹性形变，能把飞船进入大气层的动能转化为弹性势能，从而减小飞船速度，保护飞船不受损害。
故答案为：变大；变大；弹性势。
12．【解答】解：（1）因摩擦不计，则拉力：F＝（G物+G动），
两个相同的滑轮组，动滑轮重相同，Gl＞G2，
所以所用拉力：F1＞F2；
（2）因摩擦不计，则额外功是克服动滑轮重力所做的功，由于动滑轮重力相同，被提升的高度相同，由W额＝G动h可知，额外功相等；
（3）提升重物的高度相同，Gl＞G2，
根据W有用＝Gh可知，利用滑轮组做的有用功：W有用1＞W有用2，
两种情况下，额外功相同，做的有用功越多，有用功在总功中所占的比例越大，即机械效率越高，所以第一种情况的机械效率更高。
故答案为：＞；＝；＞。
13．【解答】解：
在家庭电路中若某用电器发生短路故障时，干路电流会迅速增大，熔丝立即熔断；
在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断的熔丝并联，校验灯串联在电路中。
当闭合开关S、S1时校验灯L发出暗红色的光，这说明L两端的电压小于电源电压，即L与L1串联在电路中，该支路是正常的；
所有故障排除后，更换了新的熔丝，当闭合开关S、S1时，220V的电压由灯分担，A点与零线之间电压为0，站在地面上的人用手接触电路中的A点，加在人身上的电压为0，不会触电。
故答案为：短路；正常；不会。
14．【解答】解：（1）由电路图可知，灯泡L与电阻R并联，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，电路的总功率P＝UI＝U（IR+IL），
因闭合开关S，L正常发光，电路的总功率为4.8W，
所以，由图象可知，当UL＝6V时，IR＝0.3A，IL＝0.5A，符合题意，
此时灯泡的额定电压为6V，
此时灯泡L的电阻RL＝＝＝12Ω，
灯泡L的额定功率：PL＝ULIL＝6V×0.5A＝3W；
（3）灯泡L与定值电阻R串联在另一个电路中，通过的电流是相同的，为了不损坏灯泡，则电路中的最大电流为灯泡的额定电流，即I大＝0.5A；此时灯泡两端的电压为6V；
由图象可知：当U＝6V时，通过R的电流IR＝0.3A、
I＝可得，R的阻值：R＝＝＝20Ω，
则定值电阻两端的电压为：UR＝I大R＝0.5A×20Ω＝10V；
最大电压为：U'＝UR+UL＝6V+10V＝16V。
故答案为：12；3；16。
三、作图题（共7分）
15．【解答】解：
作出光源S关于平面镜的对称点，可得像的位置S′，连接S′F作出反射光线，与平面镜的交点为入射点，连接入射点与S的连线即为入射光线，再根据通过焦点的光线经凸透镜折射后将平行于主光轴作出折射光线。如图所示：
16．【解答】解：从支点到力的作用线的距离为力臂，力臂与力的作用线是垂直的；过力臂L1的上端做力臂的垂线，可得F1的作用线，F1的作用线与杠杆AB的交点为F1的作用点；
重物M对杠杆压力F2的作用点在AB面上，压力的方向垂直于AB面向下；要使杠杆平衡，F1的作用效果与F2的作用效果相反，F2的方向向下，则杠杆动力F1的方向是斜向下的，如图所示：
17．【解答】解：开关闭合后，螺线管与条形磁铁相互排斥，说明螺线管左侧为S极，其右侧为N极，由安培定则可知：螺线管正面的电流方向向下，则螺线管右端导线应接电源的负极；
滑动变阻器滑片P向右移动会使斥力变小，即此时电路中电流变小，滑动变阻器连入电路的阻值变大，可得出需使滑动变阻器左侧下接线柱连入电路。如图所示：
四、实验题（本大题3小题，共20分）
18．【解答】解：
（1）由图知：刻度尺的分度值是1mm；起始位置对应的刻度值是0.00cm，末端对应的刻度值是2.50cm，物体的长度为2.50cm；
（2）调节天平横梁平衡时，发现天平指针偏右，应当将横梁左右两端的平衡螺母向左调节，或一端的平衡螺母向左调节，直至横梁平衡；
由乙图知，标尺的分度值为0.2g，所以液体和烧杯的总质量等于50g+10g+3g＝63g；
（3）由图可知，体温计的分度值是0.1℃，此时体温计的读数是37.8℃；
（4）①小车从相同斜面的同一高度由静止开始滑下，这是为了使小车到达水平面的速度相同；
A中，通过的距离不变，故A不符合题意；
B中，通过的距离与时间成正比，做匀速直线运动，故B不符合题意；
C中，小车从斜面顶端由静止滑下后做加速运动，速度变大，图C中，相同时间通过的距离变大，故C符合题意；
D中，速度不变，故D不符合题意；
②由实验现象可知，小车在毛巾表面运动的距离最近，在丙木板表面运动的距离最远，据此可得出“阻力越小，运动速度减小得越慢”的结论；
所以，在雨雪天驾驶汽车应适当增大汽车之间的距离。
故答案为：（1）2.50cm；（2）左；63；（3）37.8℃；（4）①速度相同；C；②小车在丙木板上运动的距离最远；增大。
19．【解答】解：（1）由图乙可知，当透镜与白纸间距s＝12cm时，白纸被烤焦的时间t＝4min，所用的时间最短，
说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸距离即为焦距f＝12cm。
（2）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；
只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前。
（3）蜡烛移至45cm刻度线处时，物距u＝50cm﹣45cm＝5cm，u＜f，成正立、放大的虚像；该实验现象可以说明放大镜的成像特点。
（4）根据凸透镜成实像时，物距增大，像距减小，像变小；相反，物距减小，像距增大，像变大，
物距小于焦距时成正立放大的虚像，像越远像越大；故正确顺序为②①③⑤⑥④。
（5）实验过程中，蜡烛燃烧变短，根据“过光心的光线其传播方向不变”可知，像会向光屏的上方移动。
（6）探究凸透镜成像上下左右位置关系时，首先考虑应该让发光体本身上下左右是不同的，即上下和左右是不对称的，则适合做LED光源可能是“F”和“Z”；然后再分析“Z”，因Z上下左右同时颠倒后仍然是Z，所以Z不适合作光源，故只有“F”适合作光源。
（7）图中＝4m﹣1时，＝4m﹣1，此时v＝u＝0.25m像距等于物距，说明物体处于二倍焦距处，即2f＝0.25m，所以f＝0.125m＝12.5cm。
故答案为：（1）12；（2）点燃；（3）虚；（4）⑤⑥④；（5）上；（6）1；（7）12.5。
20．【解答】解：（1）要求开关闭合前，滑动变阻器滑片置于最右端，即滑动变阻器连入电路的电阻最大，故滑动变阻器左下接线柱连入电路中与电流表串联，如图所示：
（2）正确连接电路后，闭合开关，发现电流表无示数，电路可能断路，用手按住开关，发现电流表指针来回摆动，说明电路时通时断，出现这种现象的原因可能是开关接触不良。
（3）灯在额定电压下正常发光，故障排除后，调节滑动变阻器的滑片，使电压表示数为2.5V，此时电流表的指针偏转如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.28A，此时的实际电功率P＝UI＝2.5V×0.28A＝0.7W。
（4）电源电压为6V，电阻两端电压为2V，则滑动变阻器分得电压U滑＝U﹣UR＝6V﹣2V＝4V，
由串联电路的分压原理知，
由于滑动变阻器最大阻值为40Ω，因此更换的定值电阻的最大阻值，不能大于20Ω。
故答案为：（1）见解析；（2）开关接触不良；（3）使电压表示数为2.5V；0.7；（4）20。
五、计算题（本大题2小题，共13分）
21．【解答】解：（1）出水口面积为：S＝50cm2＝5×10﹣3m2；
出水口受到水的压强为：p＝ρ水gh＝1.0×103kg/m3×10N/kg×1m＝1×104Pa；
由p＝得，出水口所受压力为：F＝pS＝1×104Pa×5×10﹣3m2＝50N。
（2）发动机的功率为：P＝80kW＝80000W；
由＝Fv得，牵引力为：＝8000N。
因为汽车做匀速直线运动，受到的牵引力和阻力为一对平衡力，所以f＝F＝8000N。
（3）汽车行驶时间为：t＝20min＝1200s；
有用机械能为：W＝Pt＝80000W×1200s＝9.6×107J；
由η＝ 得，柴油完全燃烧放出的热量为：Q放＝＝＝2.4×108J；
柴油的质量为m＝＝＝6kg。
答：（1）洒水前水箱中水深1m，出水口所受压力为50N；
（2）雾炮车受到的阻力为8000N；
（3）需要消耗柴油的质量为6kg。
22．【解答】解：（1）只闭合S3时，空气炸锅为中温挡，电路为R2的简单电路，
由P＝UI＝可知，R2的电阻：R2＝＝＝110Ω；
（2）当只闭合S2时，R1、R2串联；当闭合S1、S3，断开S2时，R1、R2并联；
因并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，所以由P＝UI＝可知，R1、R2并联时，电路中的电阻最小，电功率最大，空气炸锅为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，空气炸锅为低温挡；
由并联电路的特点和欧姆定律可知，通过R1的电流：I1＝＝＝5.5A，
则高温挡正常工作100s，电流通过R1产生的电热：Q＝I12R1t＝（5.5A）2×40Ω×100s＝1.21×105J；
（3）由图甲和丁可知，空气炸锅工作15min所需的电费为0.06元，
则空气炸锅工作15min消耗的电能：W＝＝0.08kW h，
因此该空气炸锅消耗的电功率：P＝＝＝0.32kW＝320W。
答：（1）R2的电阻为110Ω；
（2）高温挡正常工作100s，电流通过R1产生的电热为1.21×105J；
（3）该空气炸锅消耗的电功率为320W。
六、综合能力题（本题3小题，共18分）
23．【解答】解：（1）闻到一股消毒液的味道，是消毒液的分子做无规则运动时，发生了扩散现象。
手动喷雾器的手摇柄使用时，动力臂大于阻力臂，动力小于阻力，可以省力，相当于省力杠杆。
（2）胶皮手套与皮肤之间的摩擦力很大，摘下或戴上很困难，涂上滑石粉可以使胶皮手套与皮肤之间变得更光滑，减小摩擦力。
（3）水雾是口腔中呼出的热的水蒸气在遇到冷的隔离面罩时液化形成的，属于液化现象。
要使水雾能消失，则要发生汽化现象，温度越高，蒸发越快，所以可以利用电流的热效应进行驱雾。
根据焦耳定律，在电流与通电时间相同时，电流通过导体产生的热量与电阻大小有关。
A．银导线的电阻率很小，同等情况下电阻较小，且价格昂贵，不适合作发热电阻，故A错误；
B．二极管具有单向导体性，不适合作发热电阻，故B错误；
C．钨丝电阻率相对较大，同等情况下电阻大小适中，且熔点高，适合作发热电阻，故C正确。
故选：C。
故答案为：（1）扩散；省力；（2）减小；（3）液化；热效应；C。
24．【解答】解：（1）密度计在水中和在被测液体中都是漂浮的，所以浮力相等，F水浮＝F液浮，ρ水gV排水＝ρ液gV排液，ρ水gSh水＝ρ液gSh液，
所以，密度计浸入液体的深度：h液＝。
煤油的密度为：ρ液＝0.8×103kg/m3
此密度计漂浮在煤油中时浸入深度：
h煤油＝＝＝1.25h水，
因为ρ水gSh水＝ρ液gSh液，所以，ρ水h水＝ρ液h液，液体密度和进入的深度成反比，液体密度越大，浸入深度越小，所以密度计下端刻度大，并且刻度是不均匀的，上疏下密。
（2）①滑动变阻器阻值为零时，电路最大电流是：I＝15mA＝0.015A，所以定值电阻最小阻值：R＝＝＝200Ω。
②电流表示数变小→滑动变阻器阻值变大→杠杆右端向上运动→杠杆左端下沉→浮力减小→液体密度变小。
（3）合金块受到重力、浮力和拉力作用，物体间力的作用是相互的，同时合金块给杠杆一个力，
杠杆在水平位置平衡，（G合金﹣F浮）×oa＝G铜×ob，又因为物体浸没，物体排开液体的体积等于物体的体积，
（ρgV﹣ρ液gV）×oa＝m铜g×ob，（ρV﹣ρ液V）×oa＝m铜×（ab﹣oa），（ρ×1×10﹣3m3﹣1.1×103kg/m3×1×10﹣3m3）×0.4m＝2kg×（0.6m﹣0.4m），
解得：ρ＝2.1×103kg/m3。
故答案为：（1）；1.25h水；①④；（2）200；减小；（3）2.1×103。
25．【解答】解：（1）可以从自然界中源源不断地得到的能源是可再生能源，太阳能属于可再生能源。
目前人类无法利用核聚变反应放出的热量来发电，最主要的原因是无法控制核聚变反应的速度，故C符合题意，AB不符合题意。
故选C。
（2）由材料可知，“人造太阳”非常复杂，“超高温”与“超低温”共存，所以还要有耐高温的特点。
超导体材料电阻为零，可以实现“超大电流”，也能实现“超强磁场”。
（3）已知太阳光照射到电池板时每平方米面积上的辐射功率为1.2×103W，
收集板的面积为S＝ld＝10×103m×5×103m＝5×107m2，
光电转化效率为10%，故它的发电功率P＝P'S×10%＝1.2×103W/m2×5×107m2×10%＝6×109W；
光照1h，太阳能收集板产生的电能W＝Pt＝6×109W×1×3600s＝2.16×1013J。
故答案为：（1）可再生；C；（2）耐高温；超导体；（3）6×109；2.16×1013。
第1页（共1页）
展开更多......
收起↑
