专题十九 电磁作图
第二十章 电与磁
必
●
类型1磁极、磁感线类作图

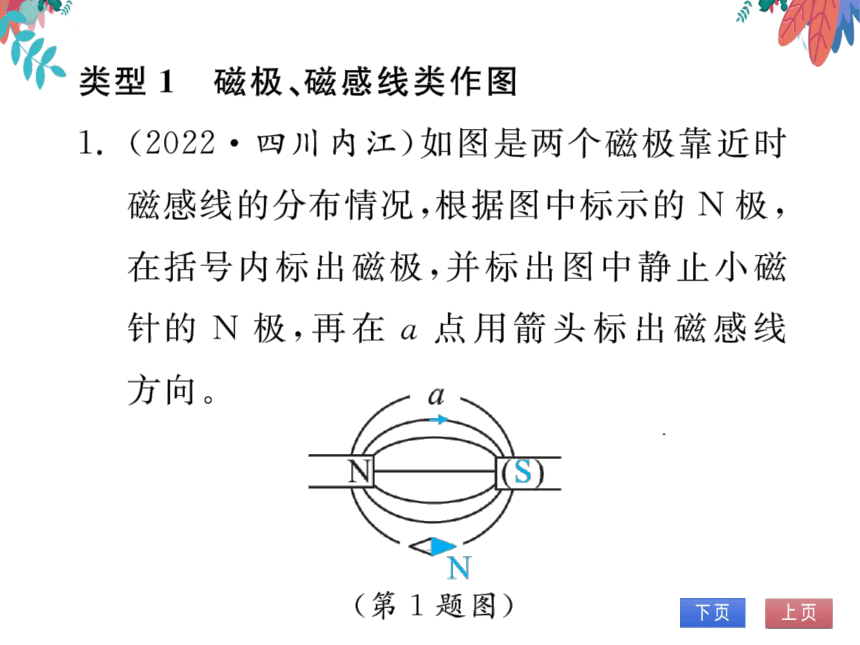

1.(2022·四川内江)如图是两个磁极靠近时
磁感线的分布情况，根据图中标示的、极，
在括号内标出磁极，并标出图中静止小磁
针的N极，再在α点用箭头标出磁感线
方向。
S
S)】
N
N

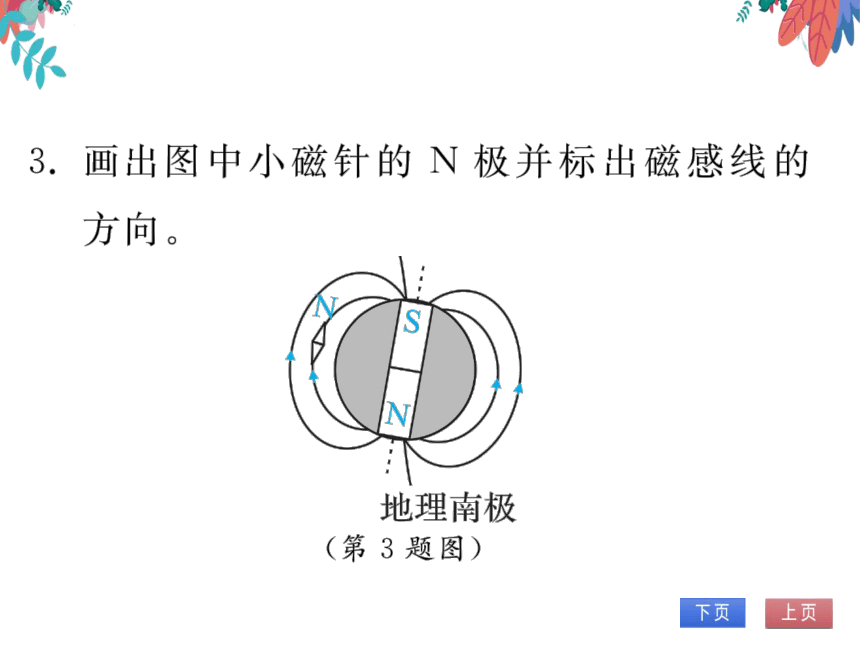

地理南极
(第1题图)

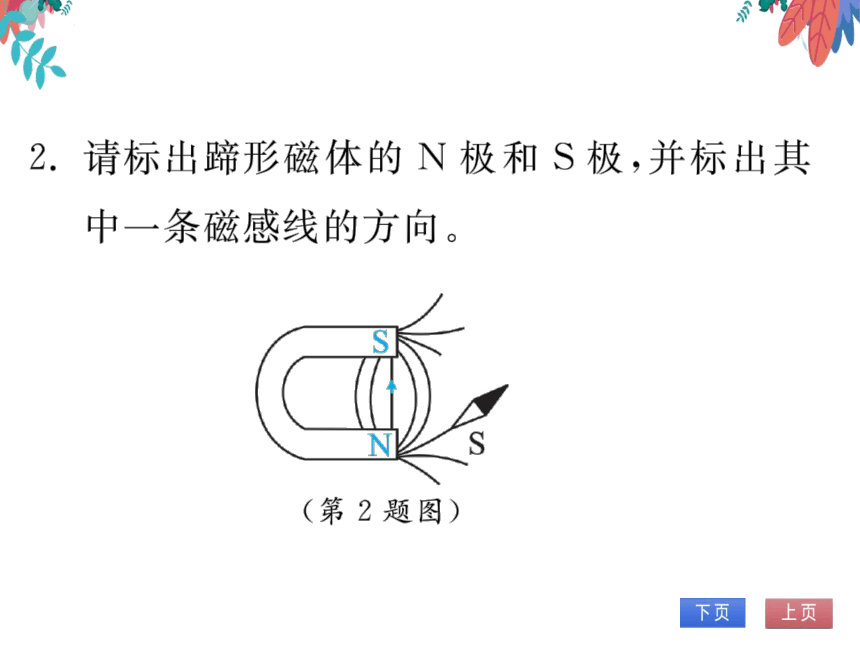

(第2题图)
(第3题图)
类型2通电螺线管类作图

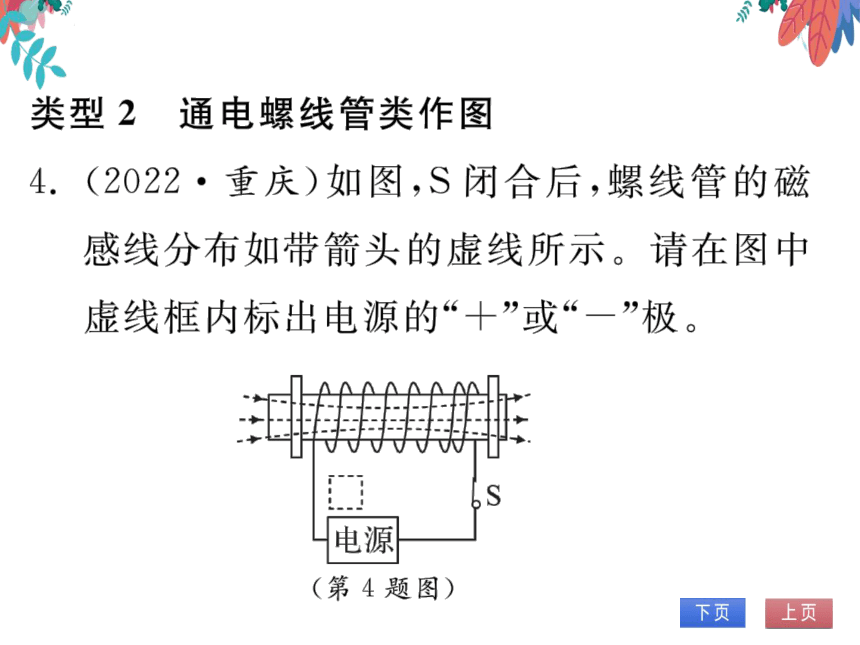

4.(2022·重庆)如图，S闭合后，螺线管的磁
感线分布如带箭头的虚线所示。请在图中
虚线框内标出电源的“十”或“一”极。
日
电源
(第4题图)
(第5题图)
5.
如图所示，是“研究通电螺线管磁场特点”实验
时开关闭合后的情形。请在图中的虚线方框
内画出电池的符号，并用带箭头的线段标出磁
感线上A点的磁场方向。
6.(2022·湖北随州)如图所示，一个通电螺
线管，绕线未画出，电源“十、一”极未标出，
为了防止短路，绕线具有一定的电阻。已
知一个可自由转动的小磁针放在螺线管的
一端最终静止时状态如图，图中的“”是小
磁针的极性。要求：
(1)画出绕线（三匝即可），使它和电源形成
闭合回路。
(2)标出电源“+、一”极。若有多种情况满足
“(1)、(2)”的要求，只画一种情况。
(3)画一条螺线管周围的磁感线。
电源
或
电源
类型3电磁铁、电磁继电器类作图
7.(2022·陕西兴平模
N-S
拟)电源电压恒定不
变，闭合开关$，小磁
针静止时其N、S极如图所示，且电路能改
变电磁铁磁性的强弱，请在虚线框内将电
路图补充完整。
8.如图所示，在电磁铁上方用弹簧挂着一个
条形磁体，开关闭合后，滑片P向右滑动时
弹簧缩短。请标出电磁铁上端的极性、磁
感线的方向及电源正、负极。
a
N
绿
电源
温控开关
红
(+)(-)
(第8题图)
(第9题图)
9.如图是简单的火警自动报警装置的部分电
路，温控开关在常温时断开，绿灯亮；在温
度升高到一定值时自动闭合，红灯亮、电铃
响，发出报警信号。请你按上述要求，将电
路图补充完整。(a、b、c为三个接线柱)
