第3节 串联和并联
第十五章 电流和电路
必
●
知识要点全练
夯实基础
oooooooooooooooooooooooooooooooooooo
知识点1串联电路及其特点

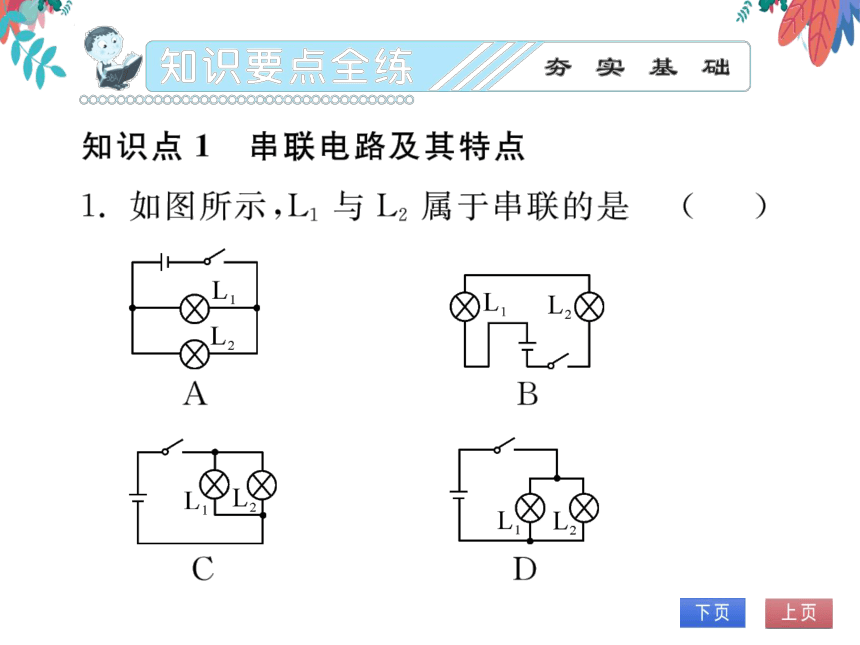

1.如图所示，L1与L2属于串联的是
(B)
A
C

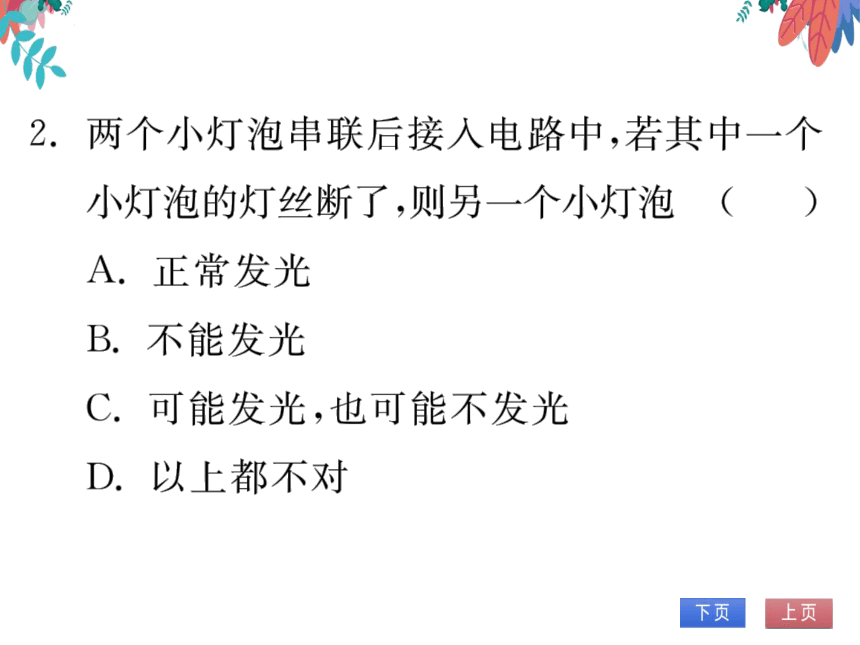

2.两个小灯泡串联后接入电路中，若其中一个
小灯泡的灯丝断了，测另一个小灯泡
(B)
A.正常发光
B.不能发光
C.可能发光，也可能不发光
D.以上都不对
知识点2
并联电路及其特点

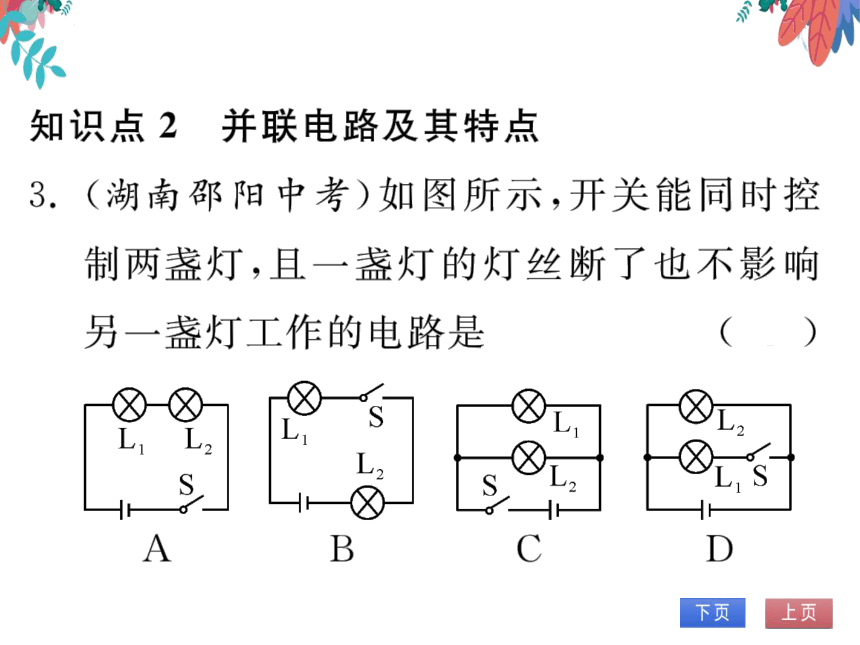

3.(湖南邵阳中考)如图所示，开关能同时控
制两盏灯，且一盏灯的灯丝断了也不影响
另一盏灯工作的电路是
C
B

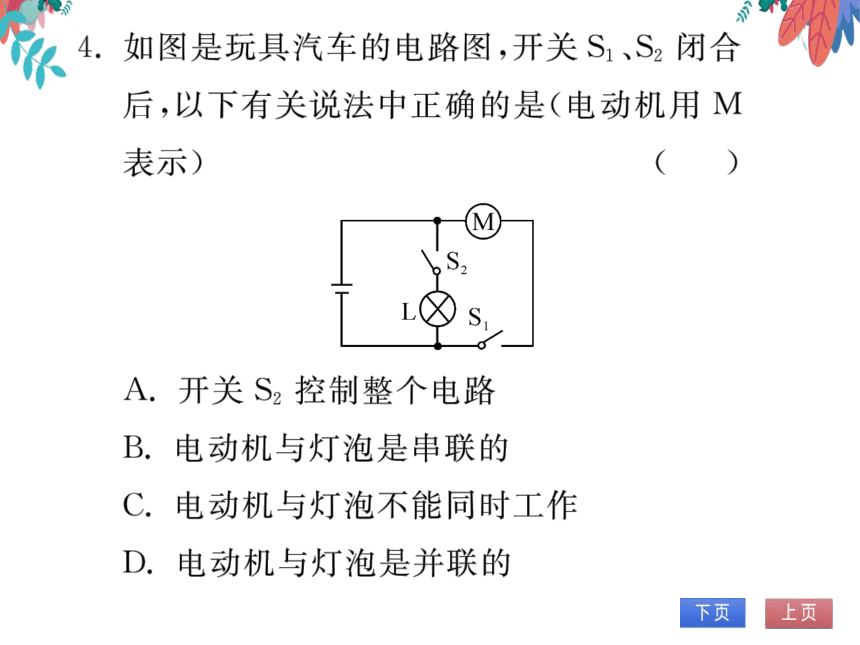

4.如图是玩具汽车的电路图，开关S1、S2闭合
后，以下有关说法中正确的是（电动机用M
表示)
(D)
A.开关S2控制整个电路
B.电动机与灯泡是串联的
C.电动机与灯泡不能同时工作
D.电动机与灯泡是并联的

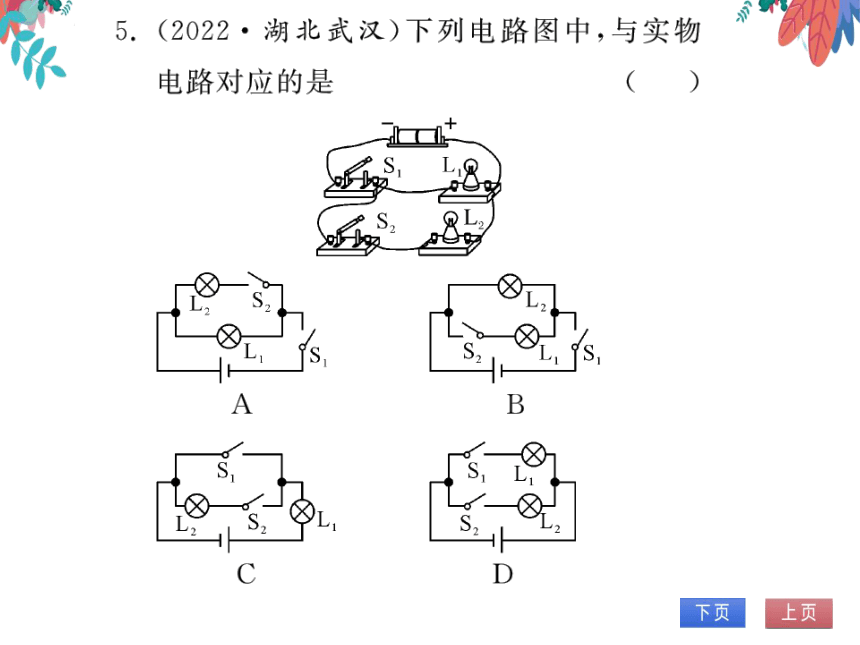

5.(2022·湖北武汉)下列电路图中，与实物
电路对应的是
(A)
A
知识点3
连接串联电路和并联电路
6.用笔画线代替导线将下列两灯组成并联电
路，开关S1只控制L1,开关S2只控制L2。
知识点4
生活中的电路
8.下面列举的几种实际电路，各元件之间属
于并联关系的是
D
A.电视机遥控器中的两节干电池
B.家中的电灯和控制它的开关
C.门铃与门铃按钮
D.家中的电灯和电冰箱
规律方法全练
提升能力
o00000000000000000000000000000000000
9.用一个开关同时控制电灯发光和电铃发
声，则这两个用电器
(C)
A.一定是串联的
B.一定是并联的
C.可能是串联，也可能是并联的
D.以上说法都不正确
10.(2022·重庆A卷)如图所示为
种新型“水温感应龙头”，自带水
流发电电源。当水流温度低于
40℃，感应开关S闭合，只有绿灯照亮水流；
当水温达40℃及以上，感应开关S,闭合，只
有红灯照亮水流，以警示用水的人。下列电
路设计能实现该功能的是
(B)
绿灯、
A.
B.
绿灯$
红灯
红灯S2
绿灯
绿灯
红灯
红灯
11.如图所示的电路图，下列说法中正确的是
D
①闭合S2,断开S1、S3时，两灯串联；②闭
合S1、S3,断开S2时，两灯并联；③闭合
S1、S2,断开S3时，两灯并联；④闭合S2、
S3,断开S1时，L1发光而L2不发光。
A.只有②④
B.只有①④
C.只有①②③
D.只有①②④
