(共14张PPT)
专题五 电路的设计
第十五章 电流和电路
必
●
类型1
电路的设计与判断

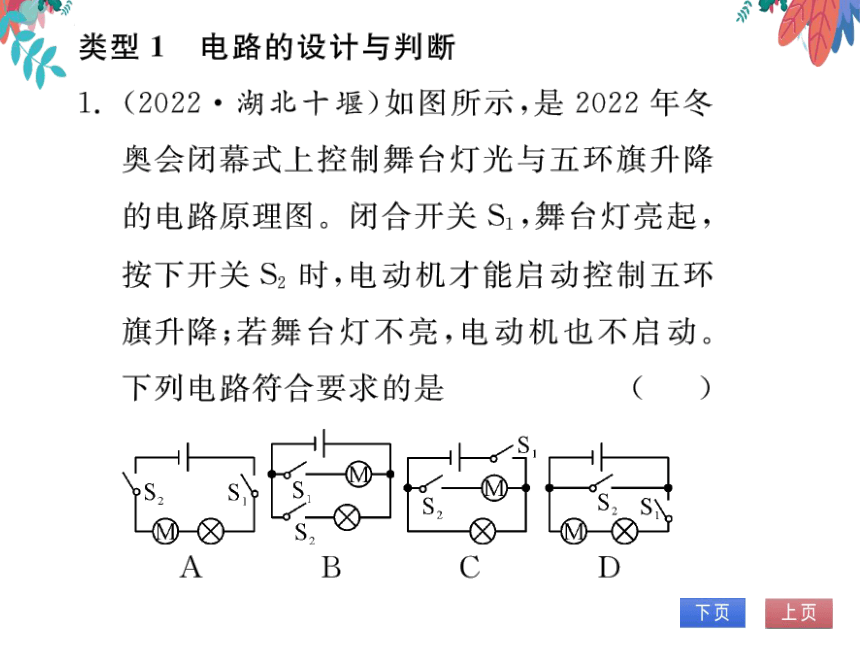

1.(2022·湖北十堰)如图所示，是2022年冬
奥会闭幕式上控制舞台灯光与五环旗升降
的电路原理图。闭合开关S1,舞台灯亮起
按下开关S2时，电动机才能启动控制五环
旗升降；若舞台灯不亮，电动机也不启动。
下列电路符合要求的是
C

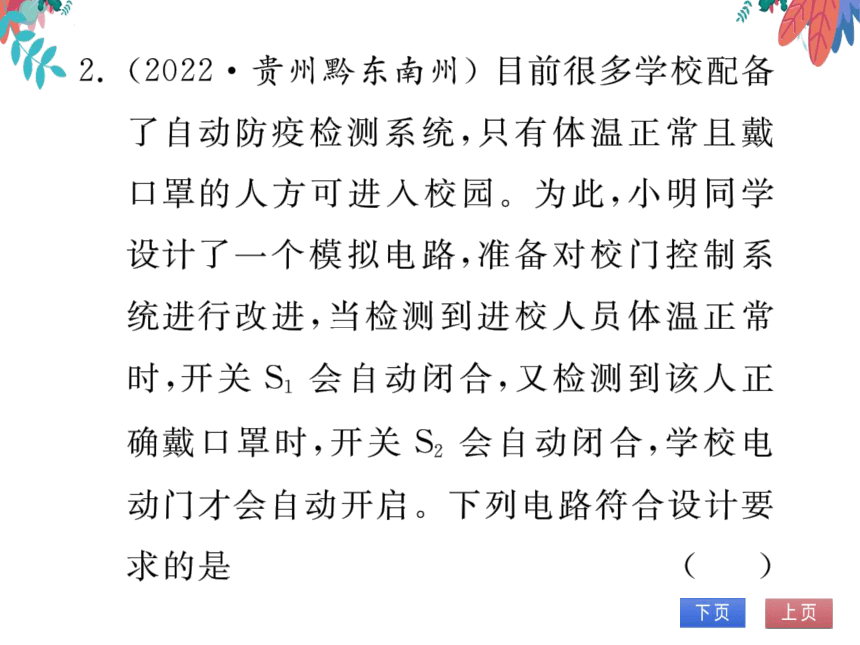

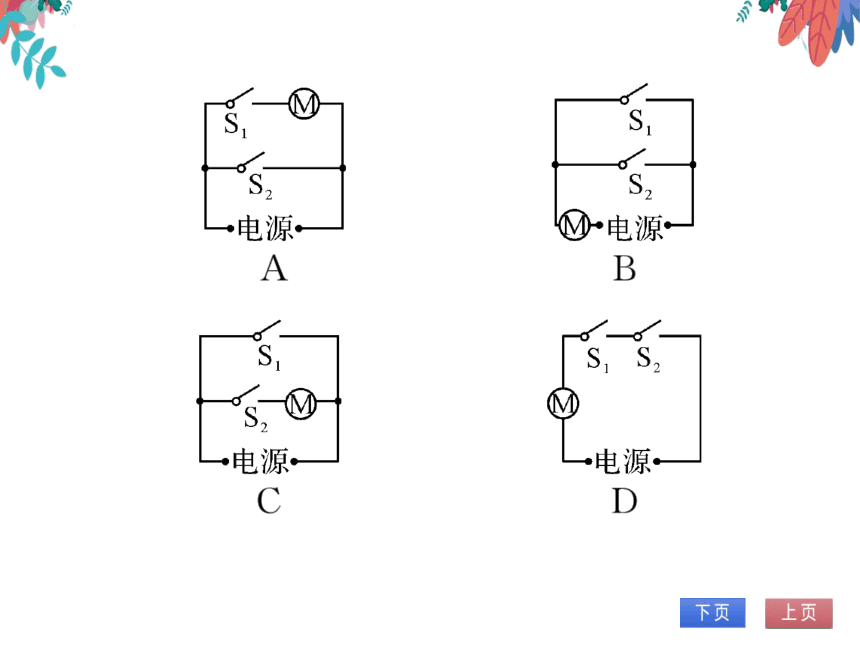

2.(2022·贵州黔东南州)目前很多学校配备
了自动防疫检测系统，只有体温正常且戴
口罩的人方可进入校园。为此，小明同学
设计了一个模拟电路，准备对校门控制系
统进行改进，当检测到进校人员体温正常
时，开关S,会自动闭合，又检测到该人正
确戴口罩时，开关S2会自动闭合，学校电
动门才会自动开启。下列电路符合设计要
求的是
(D)
S2
电源·
电源
A
B
电源、
电源
C
D

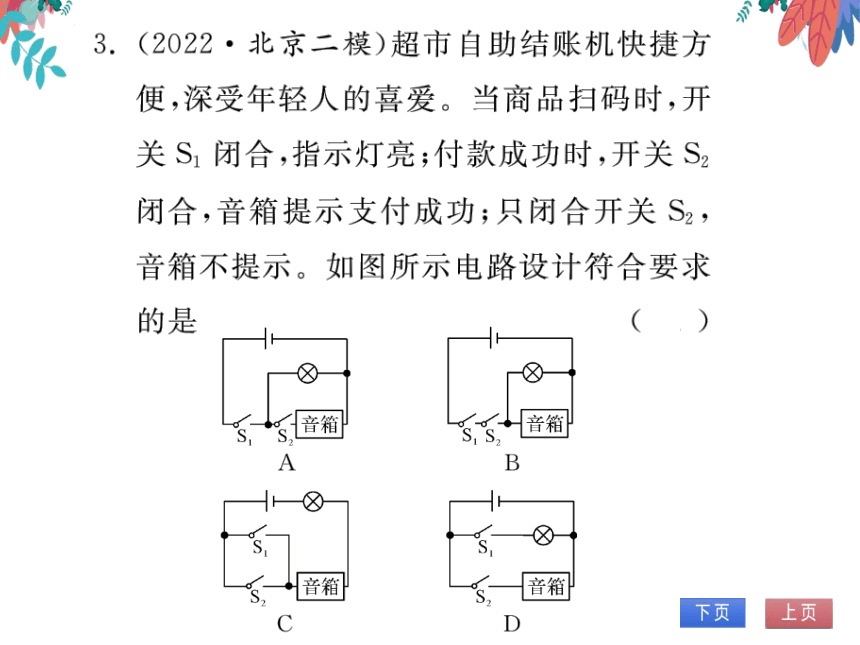

3.(2022·北京二模)超市自助结账机快捷方
便，深受年轻人的喜爱。当商品扫码时，开
关S1闭合，指示灯亮；付款成功时，开关S
闭合，音箱提示支付成功；只闭合开关S2,
音箱不提示。如图所示电路设计符合要求
的是
(A)
音箱
音箱
S.
A
B
音箱
音箱
D

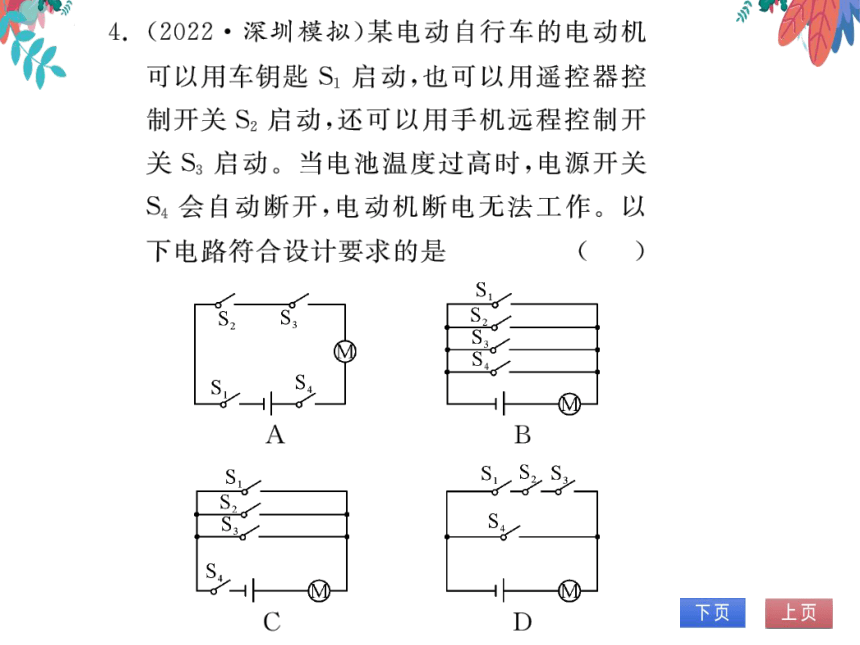

4.(2022·深圳模拟)某电动自行车的电动机
可以用车钥匙S1启动，也可以用遥控器控
制开关S2启动，还可以用手机远程控制开
关S3启动。当电池温度过高时，电源开关
S4会自动断开，电动机断电无法工作。以
下电路符合设计要求的是
(C)
B

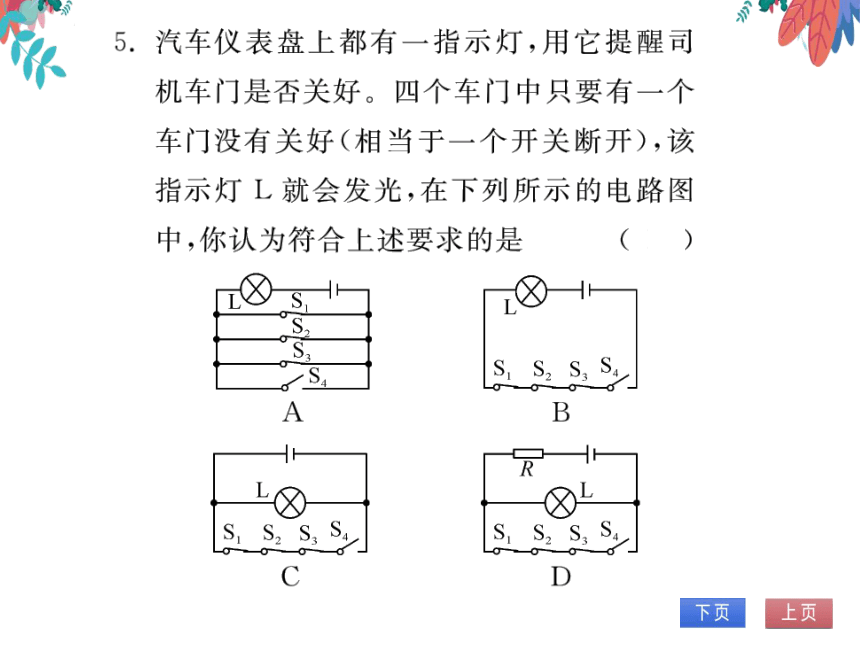

5.汽车仪表盘上都有一指示灯，用它提醒司
机车门是否关好。四个车门中只要有一个
车门没有关好（相当于一个开关断开），该
指示灯L就会发光，在下列所示的电路图
中，你认为符合上述要求的是
(D)
S
S,
S;
s s.s,S.
A
B
S,
S.
s.S
D
6.小明房间门口装有开关S1,床头装有开关
S2,这两个开关都能单独控制房间里的吊
灯。以下电路图符合这一要求的是(C)
220V
S
220V
220
V
S2
A
B
7.(2022·山东潍坊)汽车转向灯电路要求：左
转弯时只能左转向灯亮，右转弯时只能右转向
灯亮。不能出现操作转向开关，左、右转向灯同
时亮的情况。下列设计最合理的是
(B)
左前
后
前
右前右后
右后
A
B
左前
左后
龙前
后前
右前
右后
S
C
D
类型2
根据要求设计电路
8.有人发明了“感应照孔门把手”，只有在夜
间且有人摸门把手时，锁孔旁的灯才亮，从
而方便夜间开锁，它利用感应开关S1(有人
摸门把手时，S1闭合；无人摸门把手时，S
断开)以及光敏开关S2(天暗时S2闭合，天
亮时S2断开)控制电路，达到目的。请根
据上述描述，完成电路连接
