(共23张PPT)
专题十二 动态电路计算
第十七章 欧姆定律
必
●
类型1开关通断引起的动态电路计算

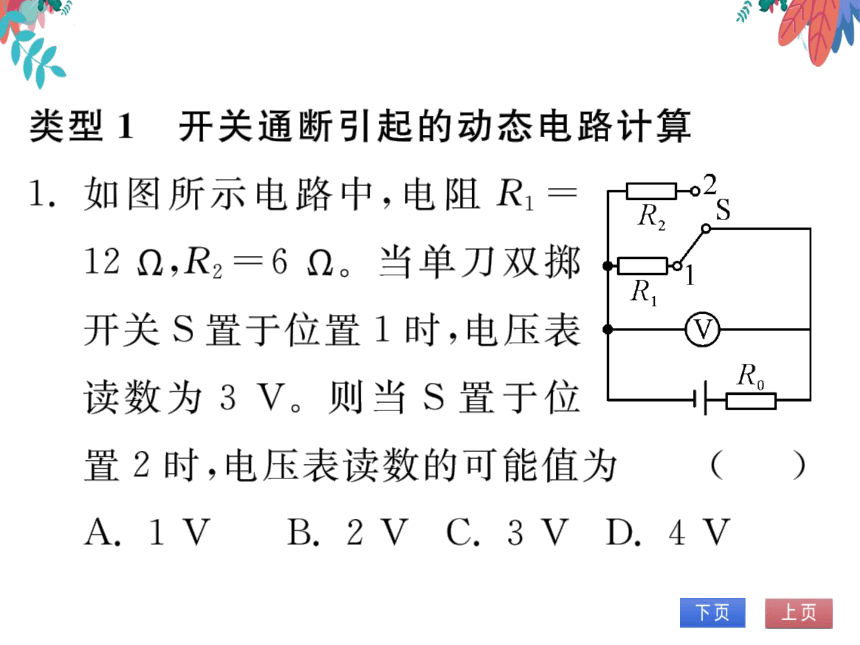

1.如图所示电路中，电阻R,=
122,R2=62。当单刀双掷
开关S置于位置1时，电压表
读数为3V。则当S置于位
置2时，电压表读数的可能值为
A.1 V
B.2VC.3V
D.4 V

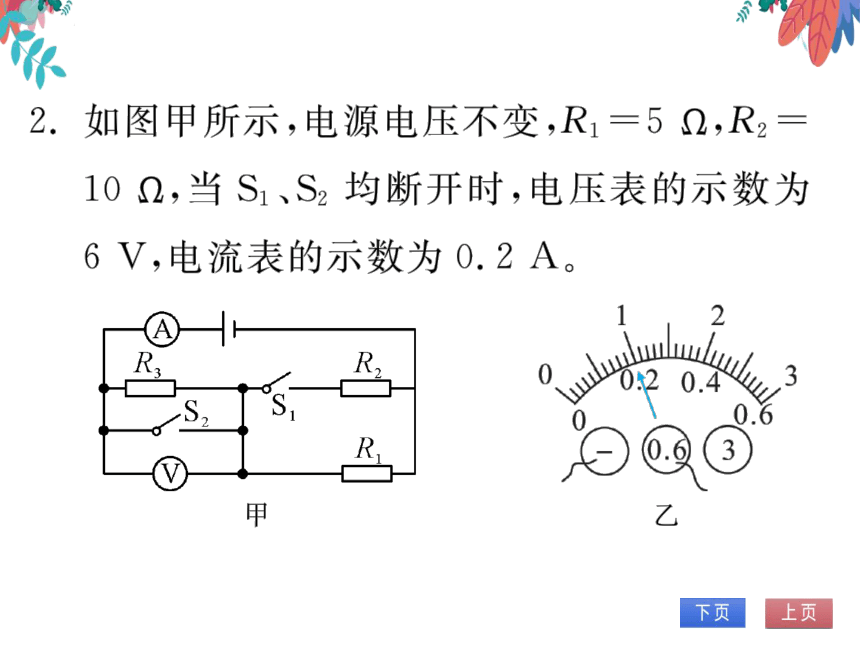

2.如图甲所示，电源电压不变，R1=52,R2=
102,当S1、S2均断开时，电压表的示数为
6V,电流表的示数为0.2A。
2
0.4
3
甲

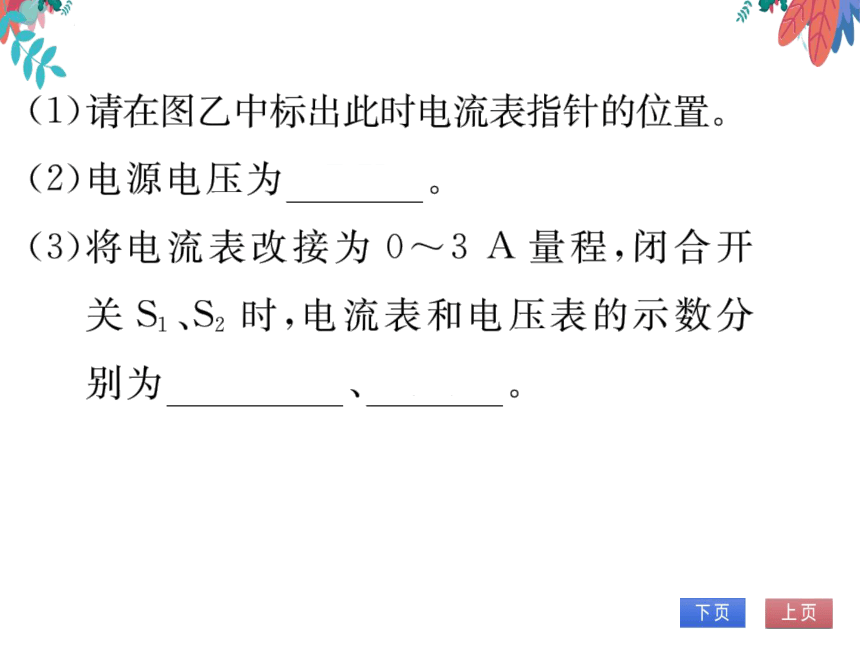

(1)请在图乙中标出此时电流表指针的位置。
(2)电源电压为
7V
(3)将电流表改接为0一3A量程，闭合开
关S1、S2时，电流表和电压表的示数分
别为
2.1A

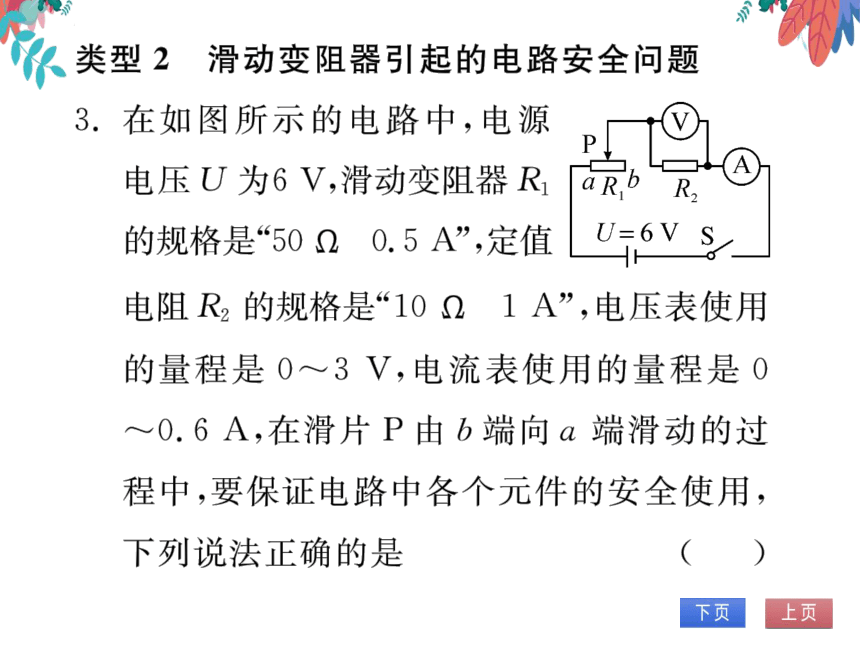

类型2滑动变阻器引起的电路安全问题
3.在如图所示的电路中，电源
电压U为6V,滑动变阻器R
的规格是“5020.5A”,定值
U=6
电阻R2的规格是“1021A”,电压表使用
的量程是0~3V,电流表使用的量程是0
0.6A,在滑片P由b端向α端滑动的过
程中，要保证电路中各个元件的安全使用，
下列说法正确的是
(B)

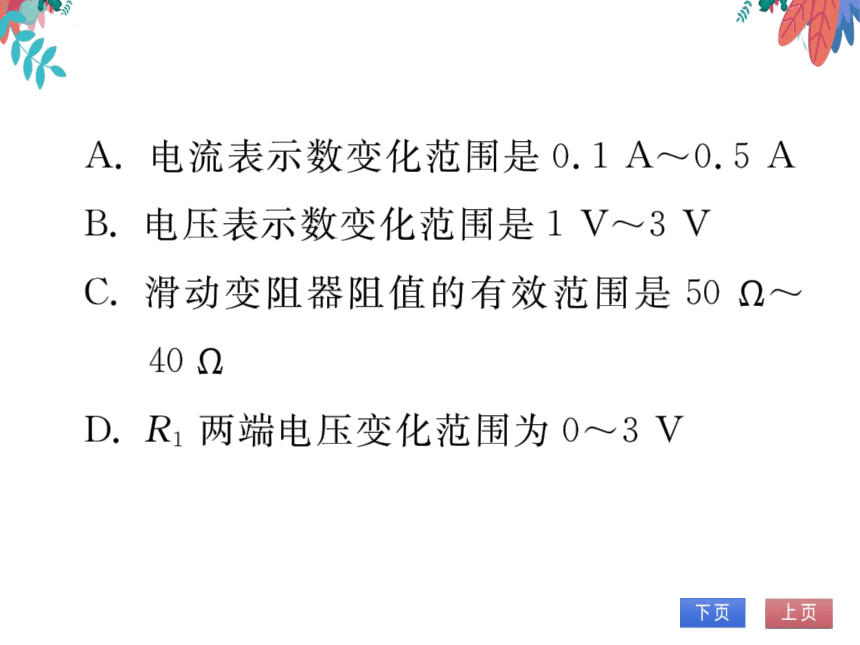

A.电流表示数变化范围是0.1A0.5A
B.电压表示数变化范围是1V3V
C.滑动变阻器阻值的有效范围是50Ω~
402
D.R1两端电压变化范围为0~3V

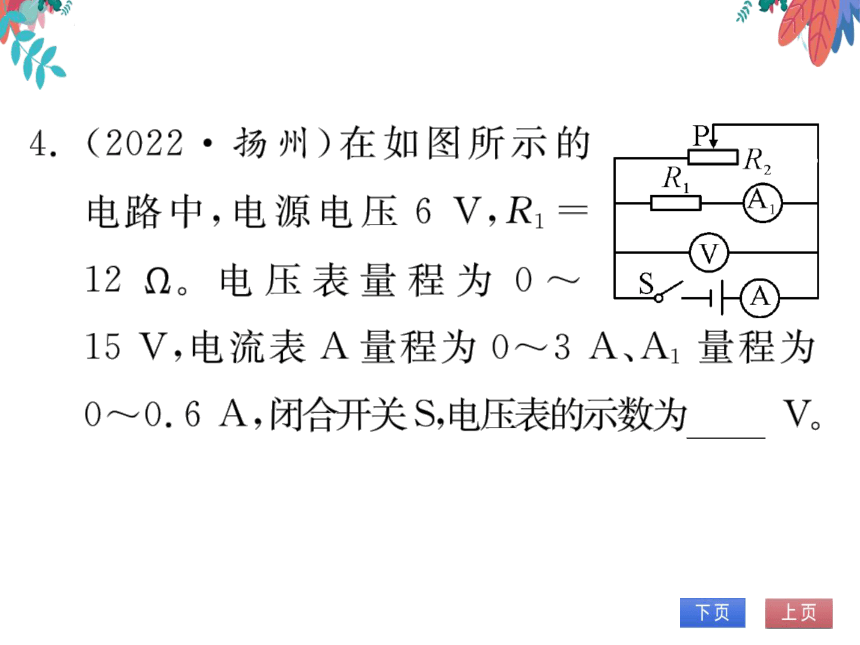

4.(2022·扬州)在如图所示的
电路中，电源电压6V,R1=
122。电压表量程为0心
HA
15V,电流表A量程为0~3A、A1量程为
0一0.6A,闭合开关S,电压表的示数为6
V。

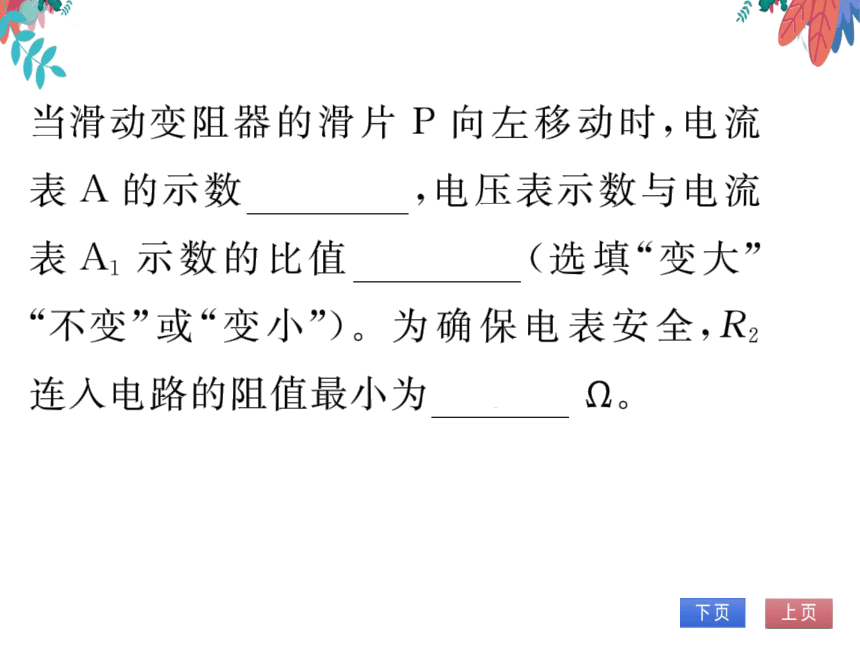

当滑动变阻器的滑片P向左移动时，电流
表A的示数
变大，电压表示数与电流
表A1示数的比值
不变
(选填“变大”
“不变”或“变小”)。为确保电表安全，R2
连入电路的阻值最小为
2.4

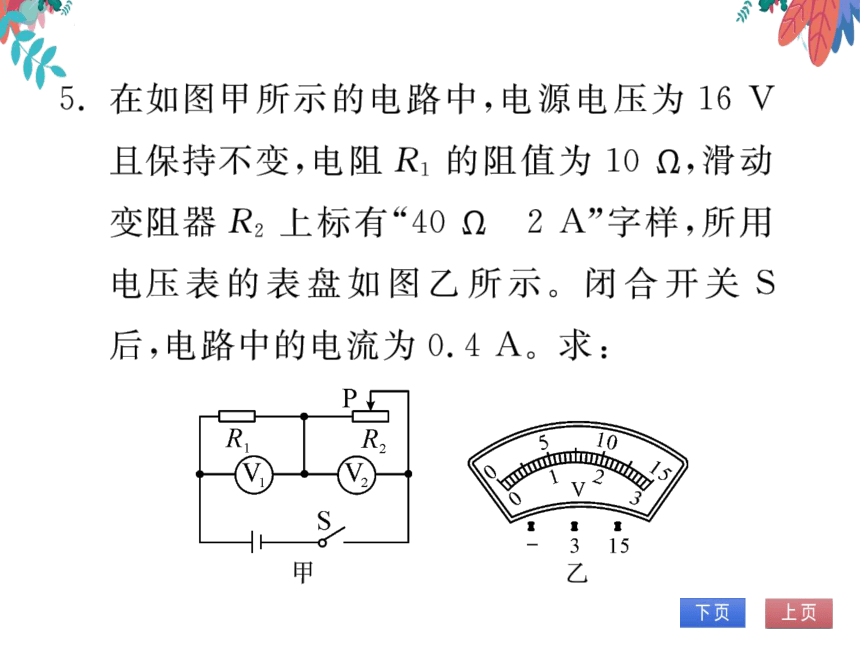

5.在如 甲所示的电路中，电源电压为16V
且保持不变，电阻R,的阻值为102，滑动
变阻器R2上标有“402
2A”字样，所用
电压表的表盘如图乙所示。闭合开关$
后，电路中的电流为0.4A。求：
5
10
:111正正方
15
3
甲
乙
(1)电压表V1的示数U1。
(2)电阻R2两端的电压U2。
(3)在各电路元件均安全工作的条件下，移
动变阻器的滑片，电路中电流的最大变
化量△I最大。
解：由图示电路图可知，两电阻串联，电压
表V1测R,两端电压，电压表V2测R2两
端电压。
由=8可得，电压表V,的示数
U1=IR1=0.4AX102=4V。
