专题十 特殊方法测电阻
第十七章 欧姆定律
必
●
类型1“伏阻法”测电阻

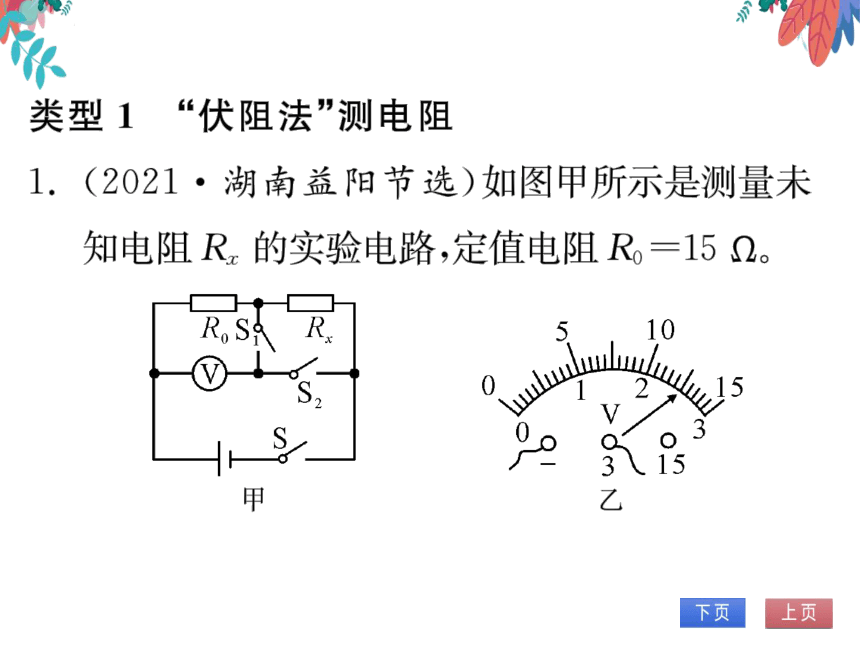

1.(2021·湖南益阳节选)如图甲所示是测量未
知电阻R,的实验电路，定值电阻R=152。
10

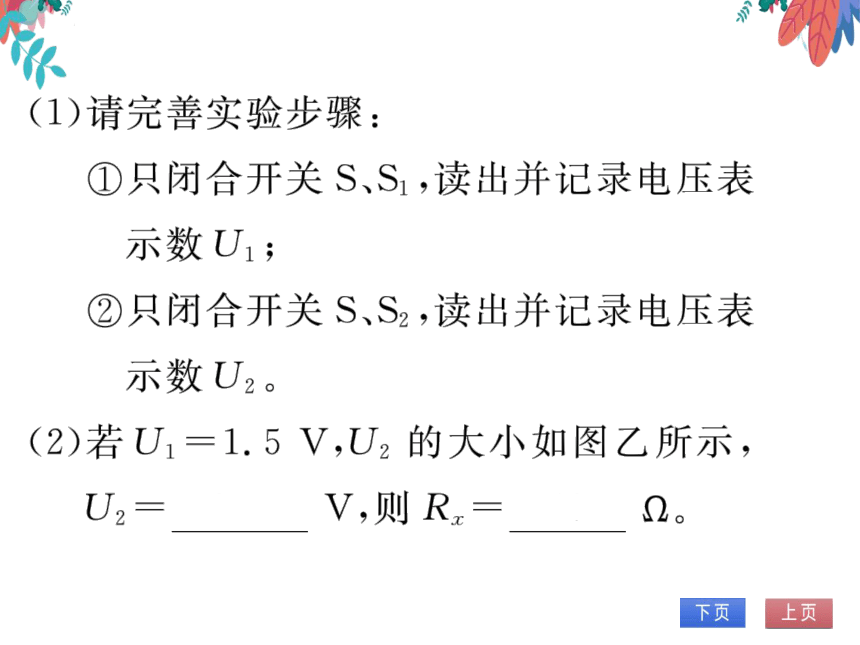

(1)请完善实验步骤：
①只闭合开关S、S1,读出并记录电压表
示数U1;
②只闭合开关S、S2,读出并记录电压表
示数U2。
(2)若U1=1.5V,U2的大小如图乙所示，
U2=
2.5
V,则Rx=
10
。

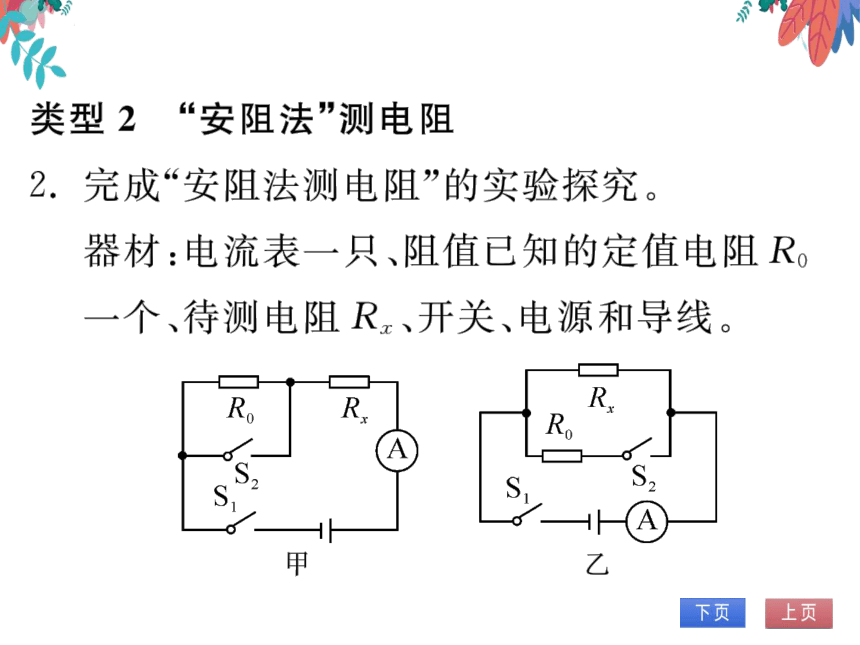

类型2“安阻法”测电阻
2.完成“安阻法测电阻”的实验探究。
器材：电流表一只、阻值已知的定值电阻R。
一个、待测电阻R、开关、电源和导线。
R
R
A

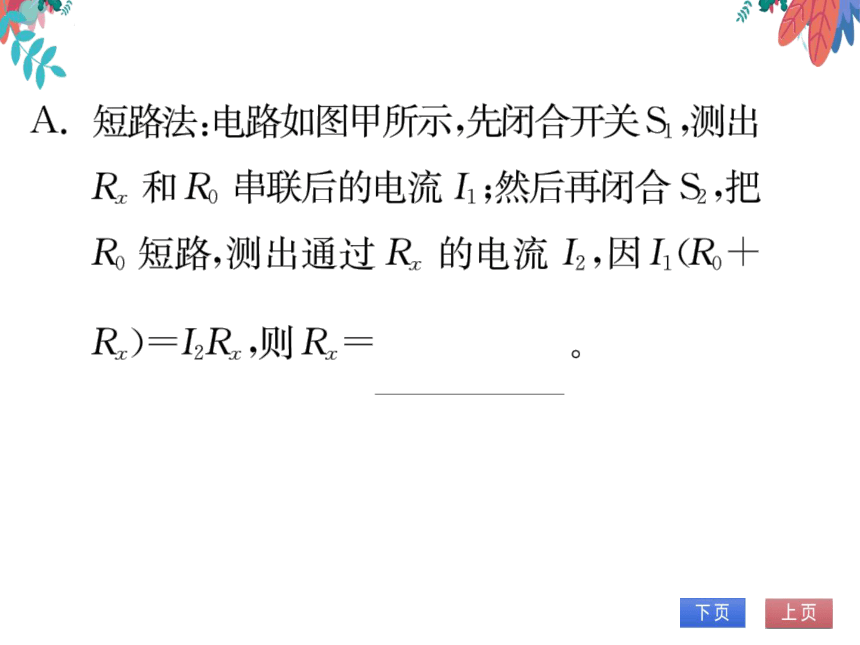

A.短路法：电路如图甲所示，先闭合开关S,测出
R,和R串联后的电流I1;然后再闭合S2,把
R短路，测出通过R,的电流I2,因I1(R
R)=I2R,则Rx=
I2一I1

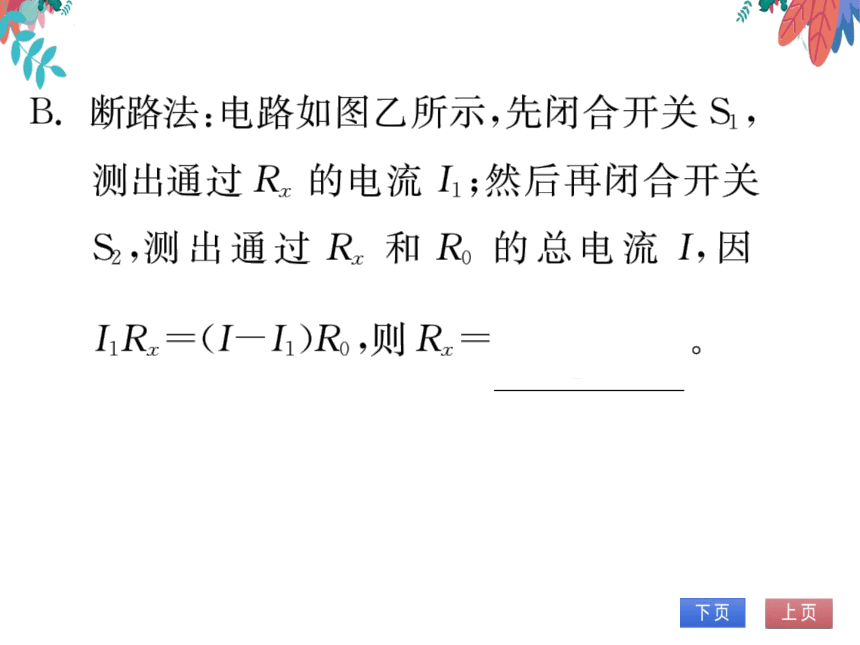

B.断路法：电路如图乙所示，先闭合开关S,
测出通过R,的电流I1;然后再闭合开关
S2,测出通过R和R的总电流I,因
I1Rx=(I一I1)R,则Rx=
Ro
I
类型3“安滑法”测电阻

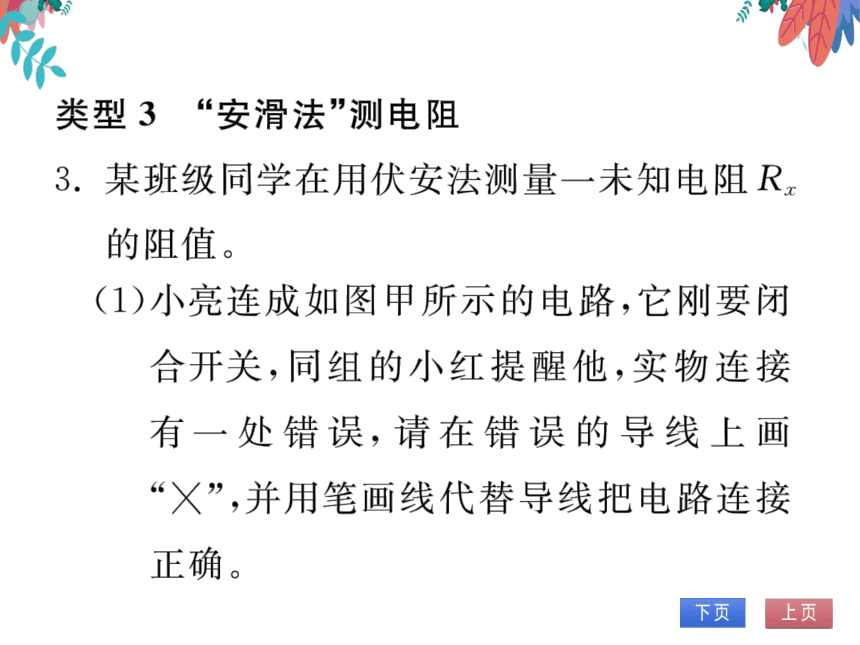

3.某班级同学在用伏安法测量一未知电阻R,
的阻值。

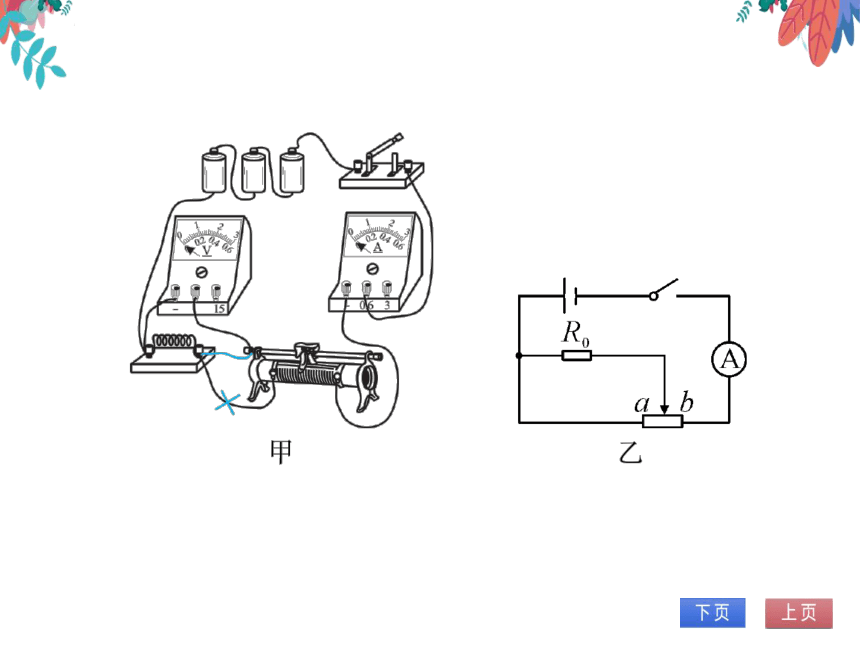

(1)小亮连成如图甲所示的电路，它刚要闭
合开关，同组的小红提醒他，实物连接
有一处错误，请在错误的导线上画
“X”,并用笔画线代替导线把电路连接
正确。
1
2
04
V
KA

a
0
15
063
000000
A
↓b
甲
乙

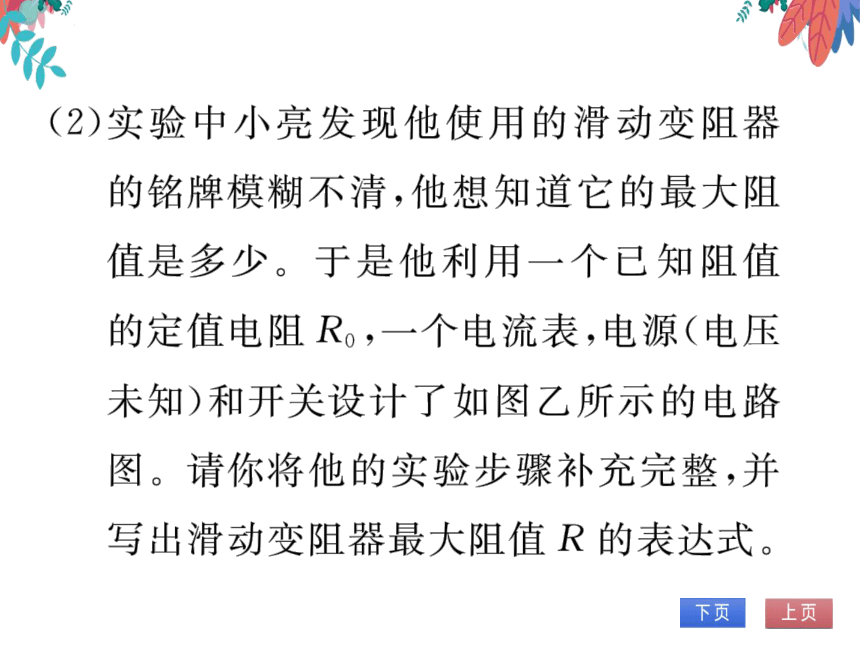

(2)实验中小亮发现他使用的滑动变阻器
的铭牌模糊不清，他想知道它的最大阻
值是多少。于是他利用一个已知阻值
的定值电阻R。,一个电流表，电源（电压
未知)和开关设计了如图乙所示的电路
图。请你将他的实验步骤补充完整，并
写出滑动变阻器最大阻值R的表达式。
①闭合开关，将滑片移至端，读出电
流表的示数为I1;
闭合开关，将滑片P移动到最右端
b处，读出电流表的示数为I2;
③滑动变阻器最大阻值
R=
(用所测及给出的物理量符号表示)
类型4
“伏滑法”测电阻
4.(2022·江苏宿迁节选)某物理实验小组正
在使用“伏安法”测量未知电阻R阻值，实
验电路如图甲所示（电源电压3V)。
丙
(1)请你用笔画线代替导线，将图甲中电路
连接完整，导线不得交叉。
ul
0
0620
A
V
0.6
e
P
-0.6
3
15
是是，，，.
2.
0.4
R
.000000
0
甲
乙
