专题九 探究电流与电压和电阻的关系
第十七章 欧姆定律
必
●
类型1探究电流与电压的关系
1.(2022秋·北京房山期中)
小圆想探究通过导体的电流
与导体两端电压之间的关
系，他利用干电池、电流表、电压表、小灯
泡、滑动变阻器、开关及导线，设计了如图
所示的电路。实验过程中，闭合开关S,调
节滑动变阻器，进行多次测量并记录数据
小圆分析实验数据发现小灯泡的电阻值是
变化的，意识到自己的实验设计不能实现
探究目的。
(1)请你写出小圆的实验设计不能实现探
究目的的原因：
本实验要保特电阻阻
值不变，而小灯泡的电阻值是变化的，
不符合要求
(2)为了能够实现探究目的，请你写出改进
措施：把小灯泡更换成定值电阻
(可添加实验器材)。
(3)依据你的改进措施和探究目的，写出主要
的操作方法：闭合开关，调节滑动变阻
器的滑片P在某一位置，记录下电压表
和电流表示数，然后多次改变滑片P的位
置，记录下多组对应的电压表示数和电流
表示数，分数据得出结论
2.在探究电阻一定时电流与电压关系的实验
中，小兰同学把定值电阻、电流表、电压表
滑动变阻器、开关和电源连接成了如图甲
所示的电路。请继续完成实验：
(1)闭合开关前，检查电路。小兰发现有接
线错误，且只需要改接一根导线就可
以，请在接错的导线上打“X”并画线把
它改到正确的位置上。

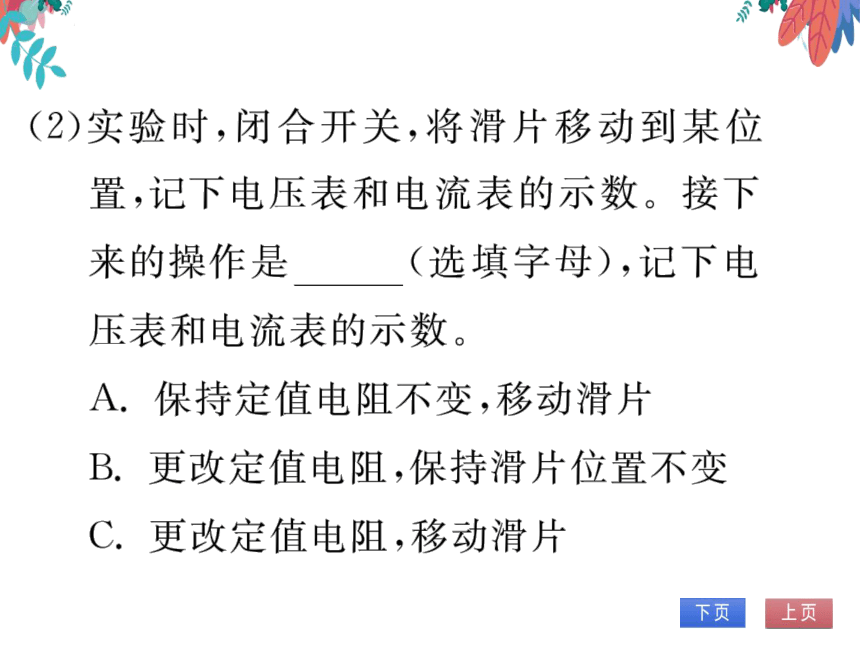

置，记下电压表和电流表的示数。接下
来的操作是A(选填字母)，记下电
压表和电流表的示数。
A.保持定值电阻不变，移动滑片
B.更改定值电阻，保持滑片位置不变
C.更改定值电阻，移动滑片
(3)之后，小兰测得的实验数据如表所示。
请在如图乙的坐标系中制定标度，把表
中数据在坐标系中描点，画出电流与电
压的关系图线，得到电阻一定时电流与
电压的关系。
实验序号
1
2
3
4
5
6
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.07
0.15
0.22
0.24
0.36
0.44
(4)从描点得到的图中可以看出，有一组数据
是明显错误的。这组数据序号是4。
解：（1)如图所示：
(3)如图所示：
IA
10
0
1
0
A
0.6
3
4.
000000
0.7
■■■■
00.81.62.4
甲
乙
类型2探究电流与电阻的关系
3.(2022·贵阳)如图甲所示是探究“电流与
电阻关系”的实验电路。
A
0.4
学生电源
0.
①
9
甲
