第十七章 复习与提升
第十七章 欧姆定律
必
●

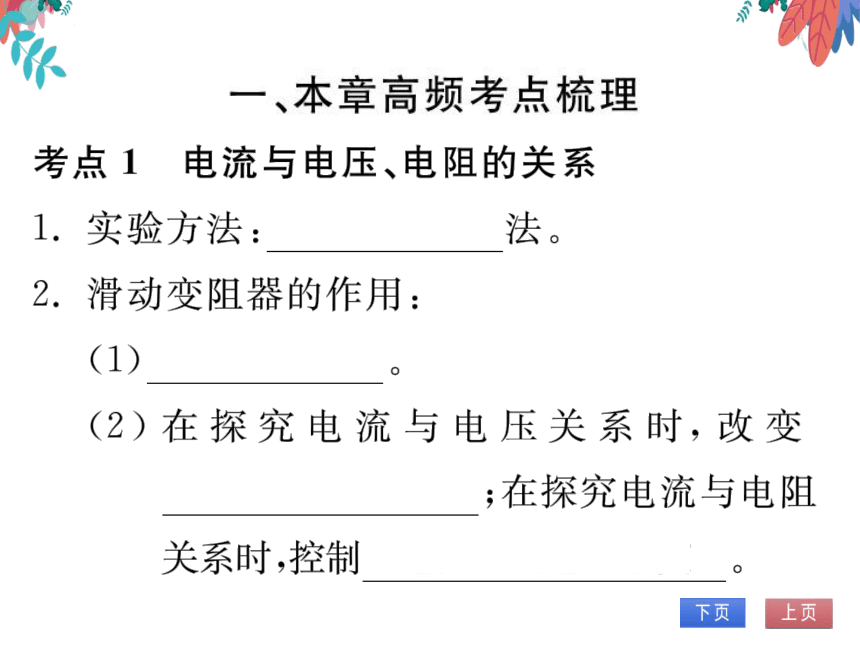

考点1电流与电压、电阻的关系
1.实验方法：
控制变量
法。
2.滑动变阻器的作用：
(1)
保护电路
(2)在探究电流与电压关系时，改变
电阻两端电压；在探究电流与电阻
关系时，控制
电阻两端电压不变

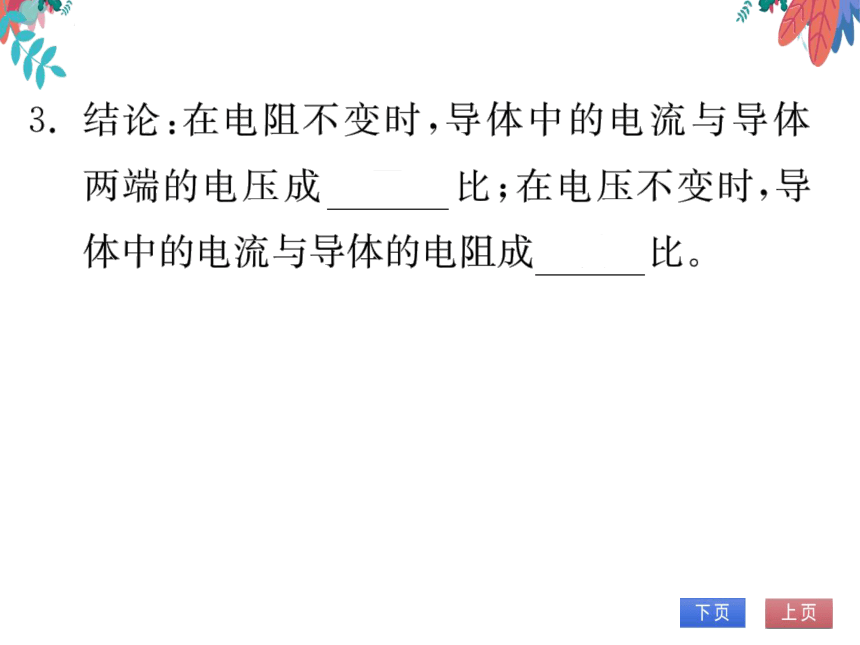

3.结论：在电阻不变时，导体中的电流与导体
两端的电压成正
比；在电压不变时，导
体中的电流与导体的电阻成反
比。

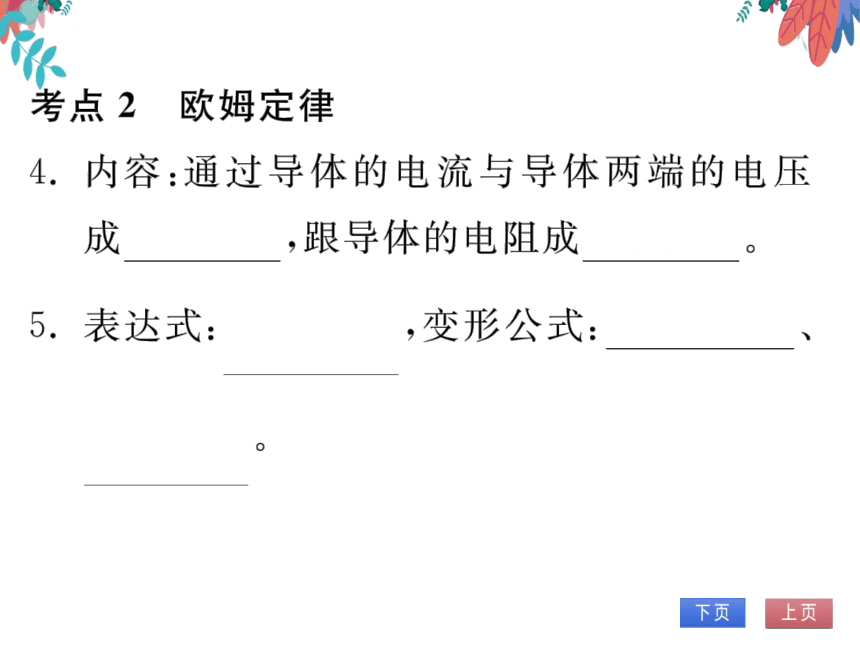

考点2
欧姆定律
4.内容：通过导体的电流与导体两端的电压
成正比，跟导体的电阻成
反比
5.表达式：」
I=
,变形公式：U=R
U
R=

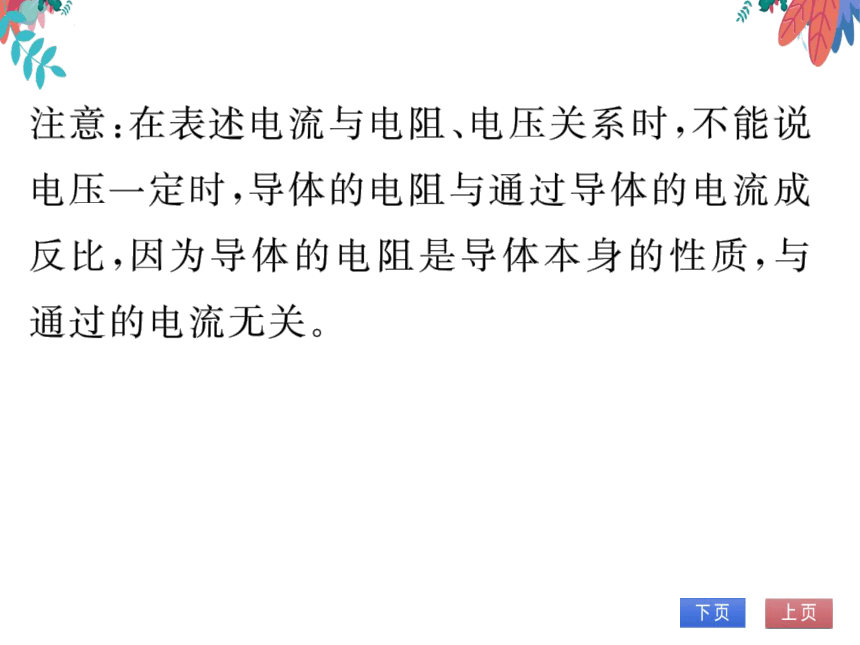

注意：在表述电流与电阻、电压关系时，不能说
电压一定时，导体的电阻与通过导体的电流成
反比，因为导体的电阻是导体本身的性质，与
通过的电流无关。

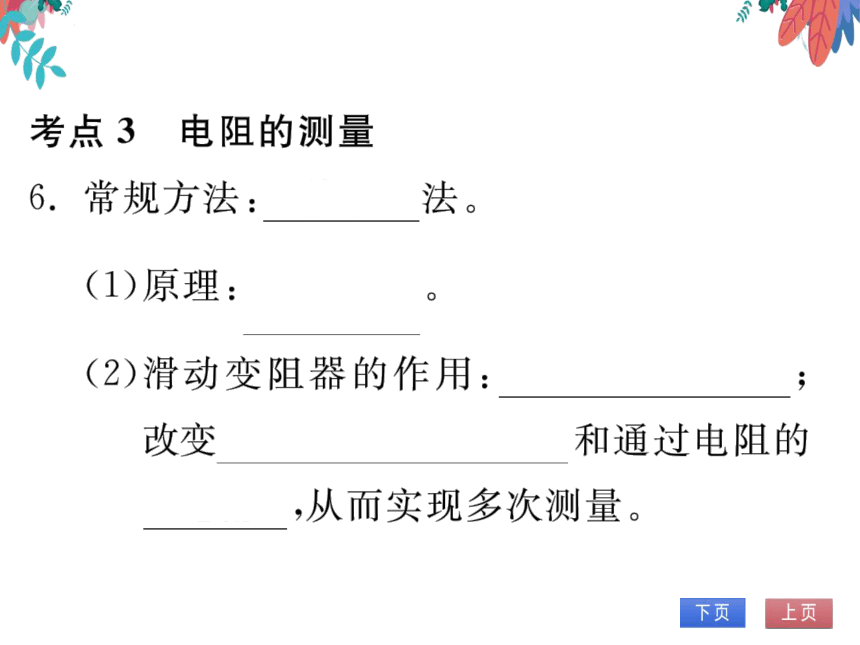

考点3电阻的测量
6.常规方法：伏安
法。
U
(1)原理：
R
I
(2)滑动变阻器的作用：保护电路
改变
电阻两端的电压
和通过电阻的
电流，从而实现多次测量。

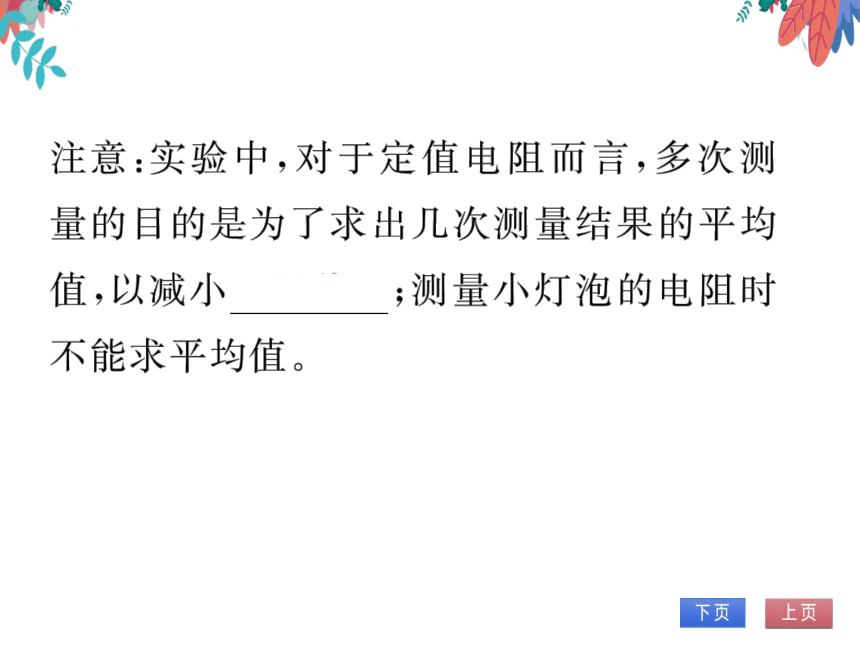

注意：实验中，对于定值电阻而言，多次测
量的目的是为了求出几次测量结果的平均
值，以减小
误差；测量小灯泡的电阻时
不能求平均值。

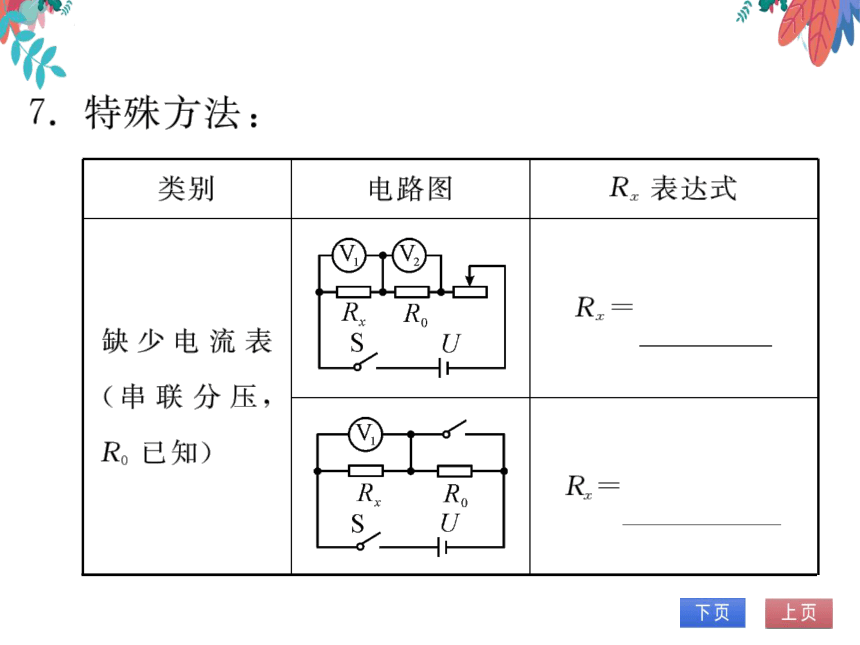

7.特殊方法：
类别
电路图
R,表达式
D
R,-
U.Ro
缺少电流表
U,
S
(串联分压，
R。已知)
R
Ro
R,=
U Ro
U一U1
R
A)
Ro
R,=

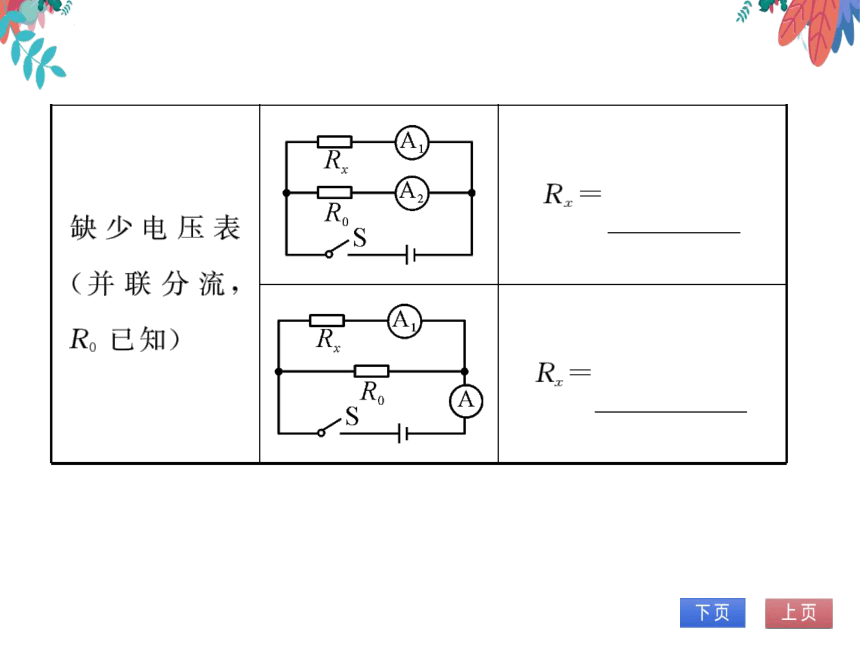

缺少电压表
(并联分流，
A)
R,已知)
1一1R
Ro
R,-
A
S
考点4欧姆定律在串、并联电路中的应用
8.电阻的串、并联
(1)多个导体串联起来，相当于增加了导体
的长度，所以总电阻比任何一个导
体的电阻都·
大。目
串联电路的电阻
关系：R=
R1+R2
(2)多个电阻并联起来，相当于增大了导体
的横截面积，所以并联电路总电阻
比任何一个并联电阻都小。并联
电路的电阻关系：R
1
R
R2
9.串联分压、并联分流
(1)R1与R2串联时，R1与R2两端的电乐
与阻值的关系是1
U1:U2=R1:K2
(2)R1与R2并联时，通过R1与R2的电
流与阻值的关系是
I1:I2=R2R1
考点1探究电流与电压、电阻的关系
1.(2022·深圳模拟)(1)图甲是探究电流和
电压关系的实验电路，电流表和电压表量
程分别为“0一0.6A”“03V”,定值电阻
R1阻值为102，滑动变阻器R2标有
“202
1A”,电源电压恒为6V。根据图
乙所示图象可得结论：保持导体的
