专题十一 动态电路分析
第十七章 欧姆定律
必
●
类型1滑动变阻器阻值变化引起的动态
电路

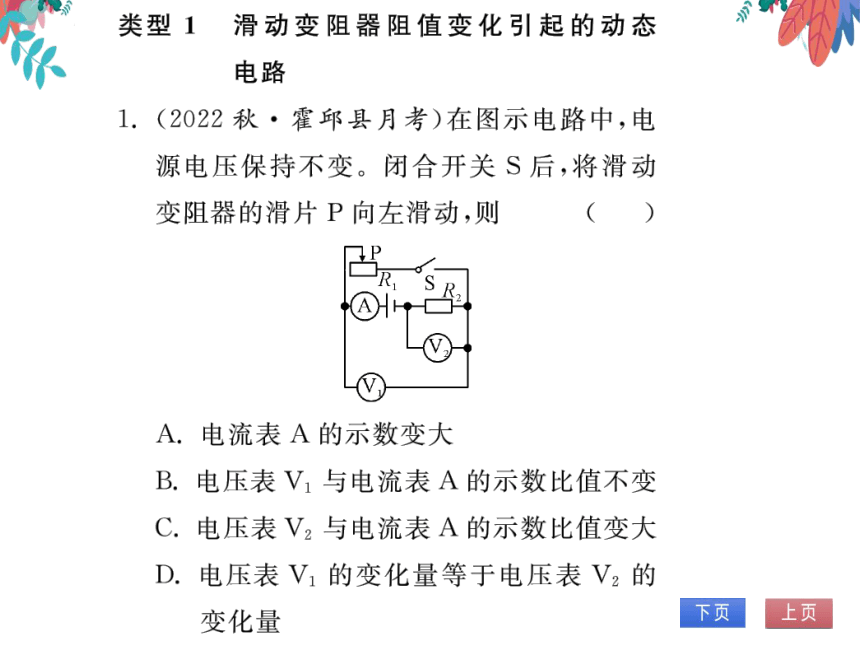

1.(2022秋·霍邱县月考)在图示电路中，电
源电压保持不变。闭合开关S后，将滑动
变阻器的滑片P向左滑动，测
(D)
A.电流表A的示数变大
B.电压表V,与电流表A的示数比值不变
C.电压表V2与电流表A的示数比值变大
D.电压表V,的变化量等于电压表V2的
变化量

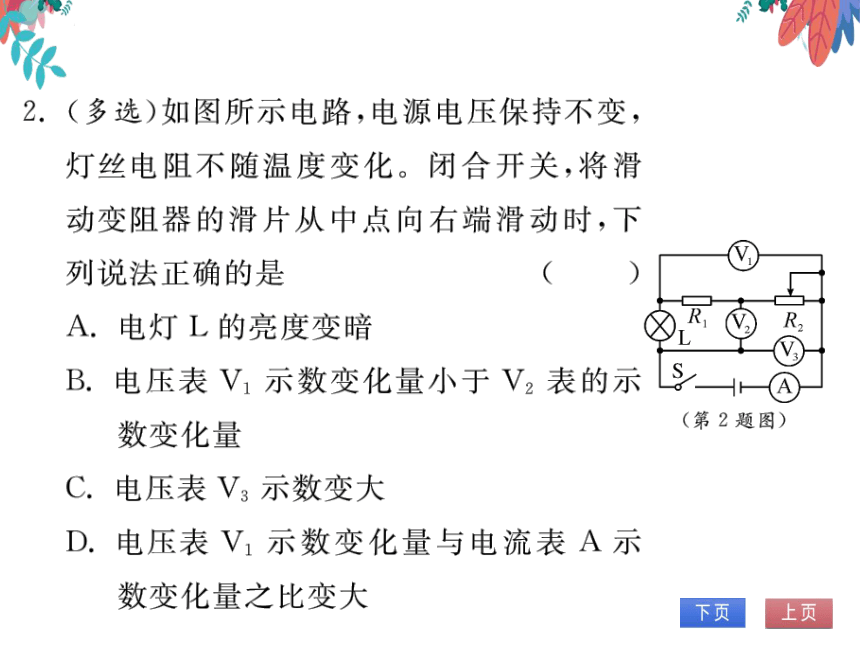

2.(多选)如图所示电路，电源电压保持不变，
灯丝电阻不随温度变化。闭合开关，将滑
动变阻器的滑片从中点向右端滑动时，下
列说法正确的是
AB
A.电灯L的亮度变暗
B.电压表V1示数变化量小于V2表的示
数变化量
C.电压表V 示数变大
D.电压表V,示数变化量与电流表A示
数变化量之比变大
V
R
R,
3
R2
A
A
第2题图)
(
(第3题图)

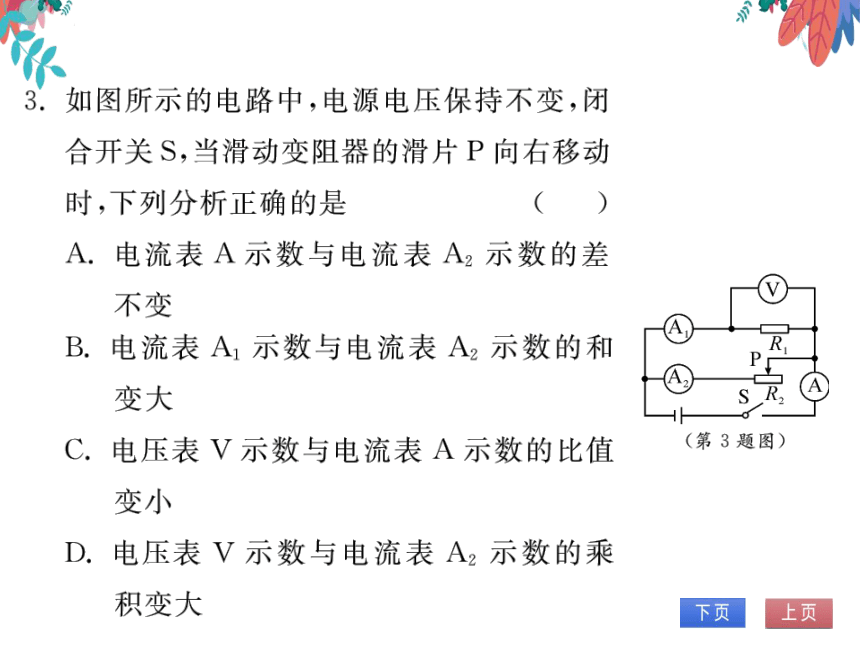

3.如图所示的电路中，电源电压保持不变，闭
合开关S,当滑动变阻器的滑片P向右移动
时，下列分析正确的是
(A)
A.电流表A示数与电流表A2示数的差
不变
B.电流表A,示数与电流表A2示数的和
变大
C.电压表V示数与电流表A示数的比值
变小
D.电压表V示数与电流表A2示数的乘
积变大

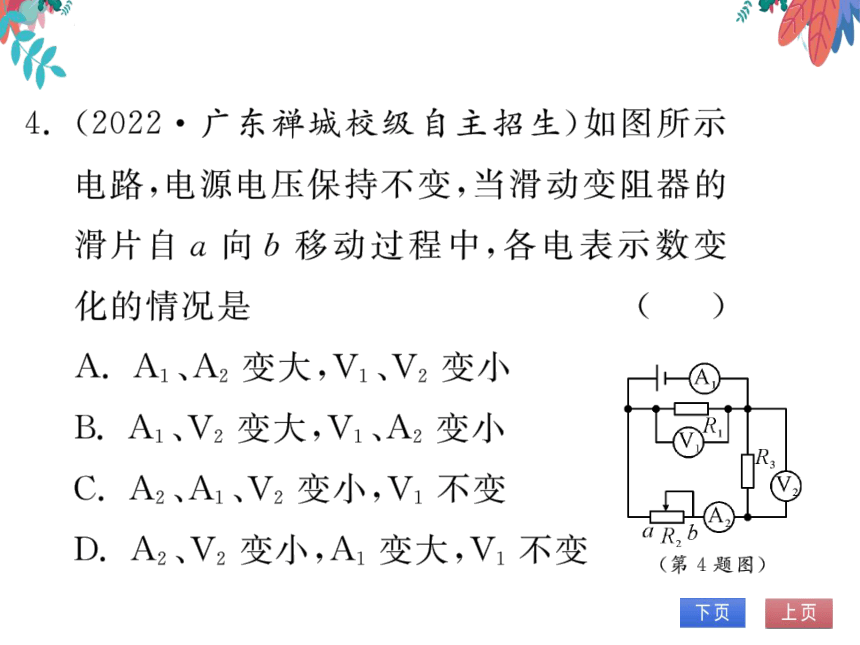

4.(2022·广东禅城校级自主招生)如图所示
电路，电源电压保持不变，当滑动变阻器的
滑片自α向b移动过程中，各电表示数变
化的情况是
(C)
A.A1、A2变大，V1、V2变小
B.A1、V2变大，V1、A2变小
C.A2、A1、V2变小，V1不变
D.A2、V2变小，A1变大，V1不变
R
P
R
a R.
(第4题图)
(第5题图)

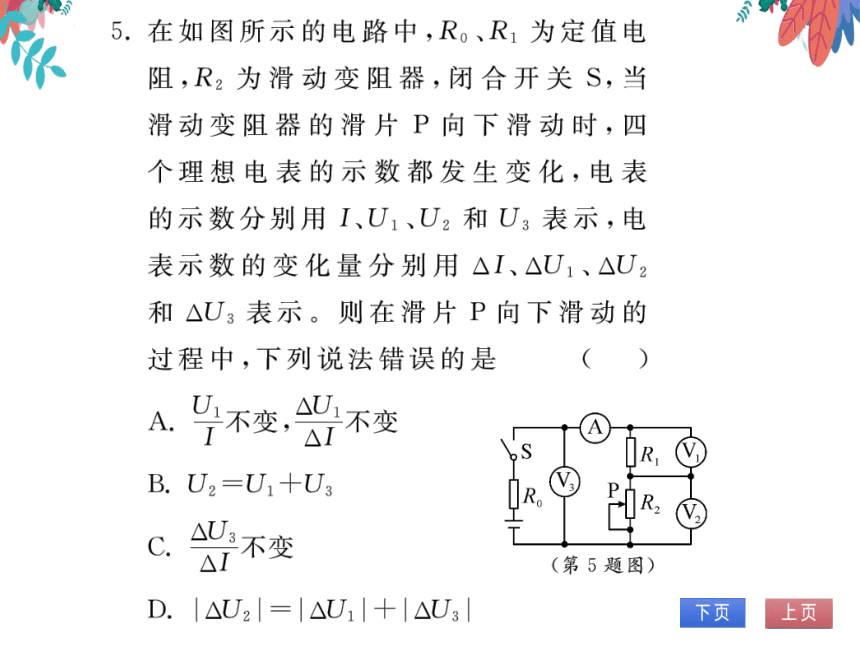

5.在如图所示的电路中，R。、R,为定值电
阻，R2为滑动变阻器，闭合开关S,当
滑动变阻器的滑片P向下滑动时，四
个理想电表的示数都发生变化，电表
的示数分别用I、U1、U2和U3表示，电
表示数的变化量分别用△I、△U1、△U
和△U3表示。测在滑片P向下滑动的
过程中，下列说法错误的是
(B)
不生不
B.U2=U1十U3
C.
△0不变
△I
D.△U2=△U1+△U3
类型2开关断开与闭合引起的动态电路
6.(2022秋·重庆沙坪坝校级月考)如图所示
的电路中，下列判断正确的是
(C)
A.闭合S2、S4,灯L1和L2串联，电压表示
数等于电源电压
B.先闭合S1,再闭合S4,电压表示数变大，
电流表示数变大
C.先闭合全部开关，再断开S4,电压表示
数不变，电流表示数变小
D.先闭合S3、S4,再闭合S1、S2,电压表示
数变大，电流表示数变大
