(共20张PPT)
专题十四 特殊方法测电功率
第十八章 电功率
必
●

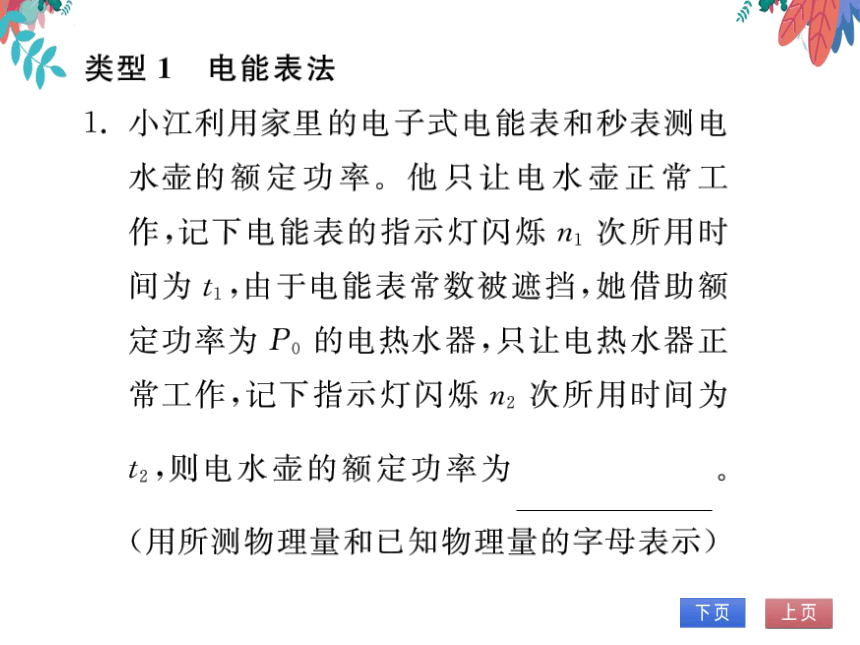

类型1电能表法
1.小江利用家里的电子式电能表和秒表测电
水壶的额定功率。他只让电水壶正常工
作，记下电能表的指示灯闪烁1次所用时
间为1，由于电能表常数被遮挡，她借助额
定功率为P。的电热水器，只让电热水器正
常工作，记下指示灯闪烁2次所用时间为
2,则电水壶的额定功率为
X Po
n2ti
(用所测物理量和己知物理量的字母表示)

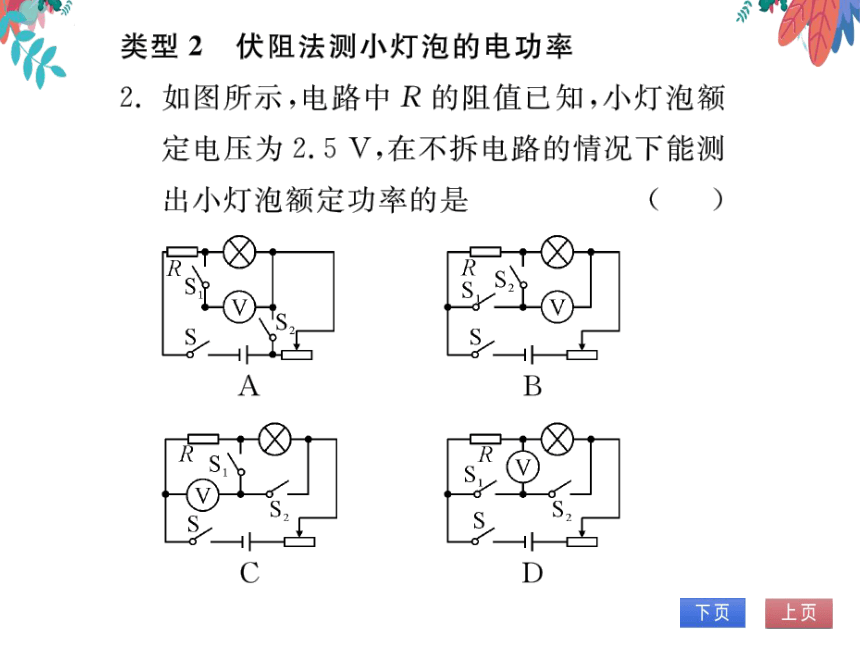

类型2伏阻法测小灯泡的电功率
2.如图所示，电路中R的阻值已知，小灯泡额
定电压为2.5V,在不拆电路的情况下能测
出小灯泡额定功率的是
(B
P

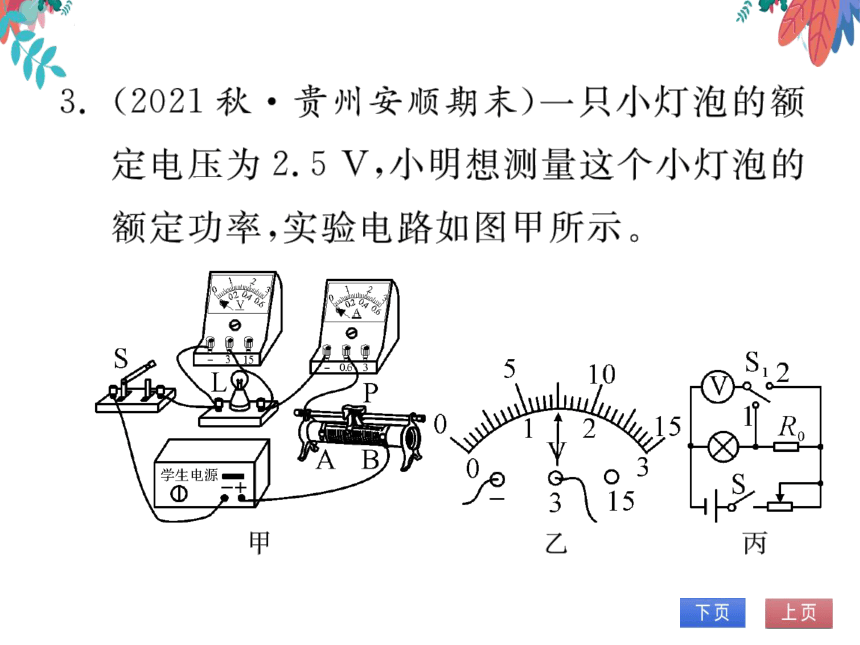

3.(2021秋·贵州安顺期末)一只小灯泡的额
定电压为2.5V,小明想测量这个小灯泡的
额定功率，实验电路如图甲所示。
A
0.6
1.0
学生电源
①
甲
丙

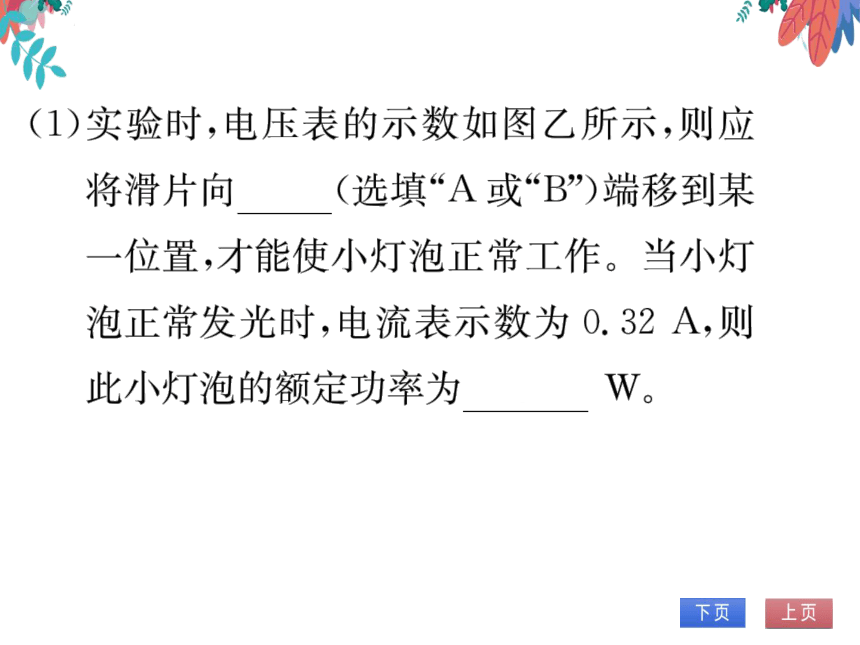

(1)实验时，电压表的示数如图乙所示，则应
将滑片向D(选填“A或“B”)端移到某
一位置，才能使小灯泡正常工作。当小灯
泡正常发光时，电流表示数为0.32A,则
此小灯泡的额定功率为
0.8
W。

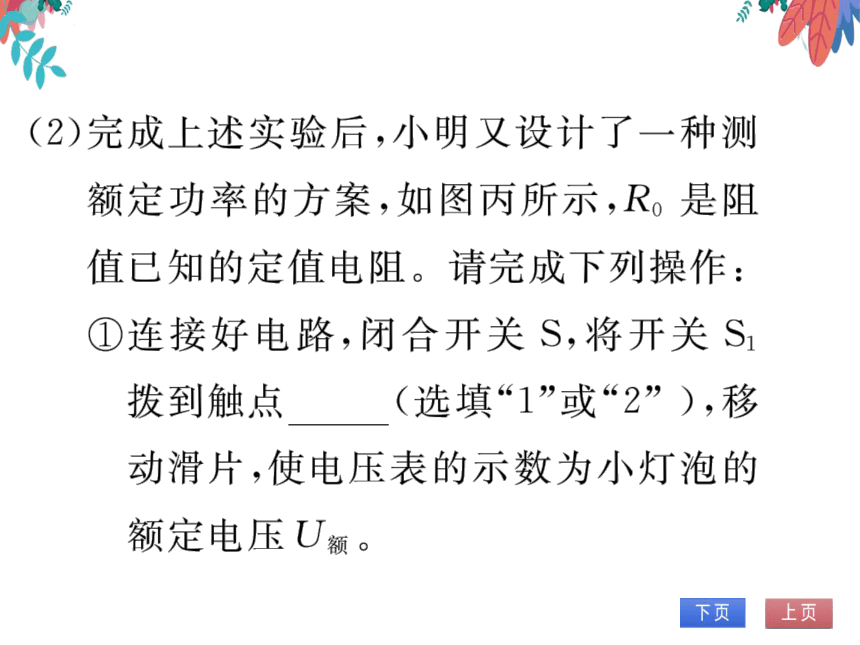

(2)完成上述实验后，小明又设计了一种测
额定功率的方案，如图丙所示，R。是阻
值已知的定值电阻。请完成下列操作：
①连接好电路，闭合开关S,将开关S,
拨到触点1（选填“1”或“2”），移
动滑片，使电压表的示数为小灯泡的
额定电压U额。

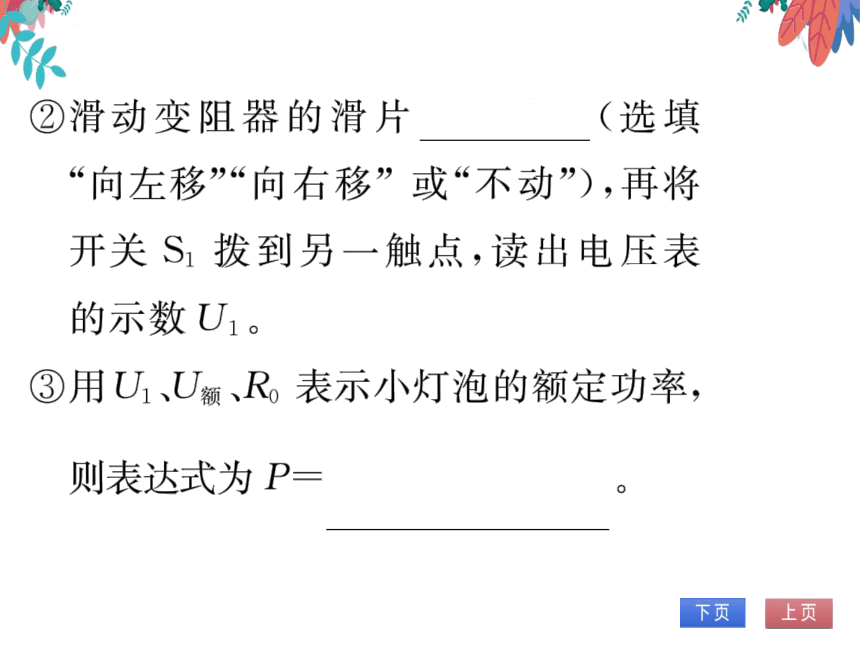

②滑动变阻器的滑片
不动
(选填
“向左移”“向右移”或“不动”)，再将
开关S1拨到另一触点，读出电压表
的示数U1。
③用U1、U额、R,表示小灯泡的额定功率，
则表达式为P=刀X二每
Ro

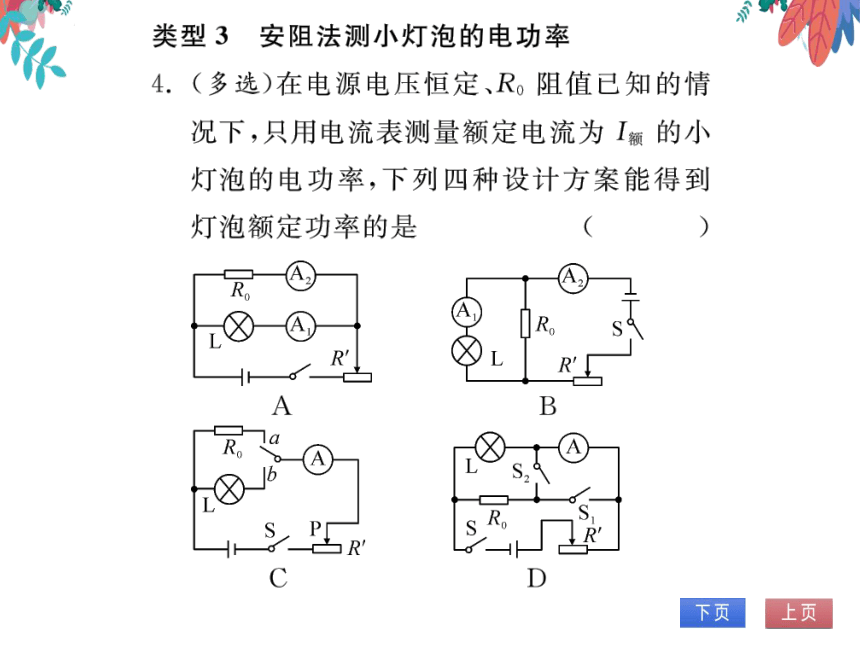

类型3安阻法测小灯泡的电功率
4.(多选)在电源电压恒定、R。阻值已知的情
况下，只用电流表测量额定电流为I额的小
灯泡的电功率，下列四种设计方案能得到
灯泡额定功率的是
CABCD
D
B

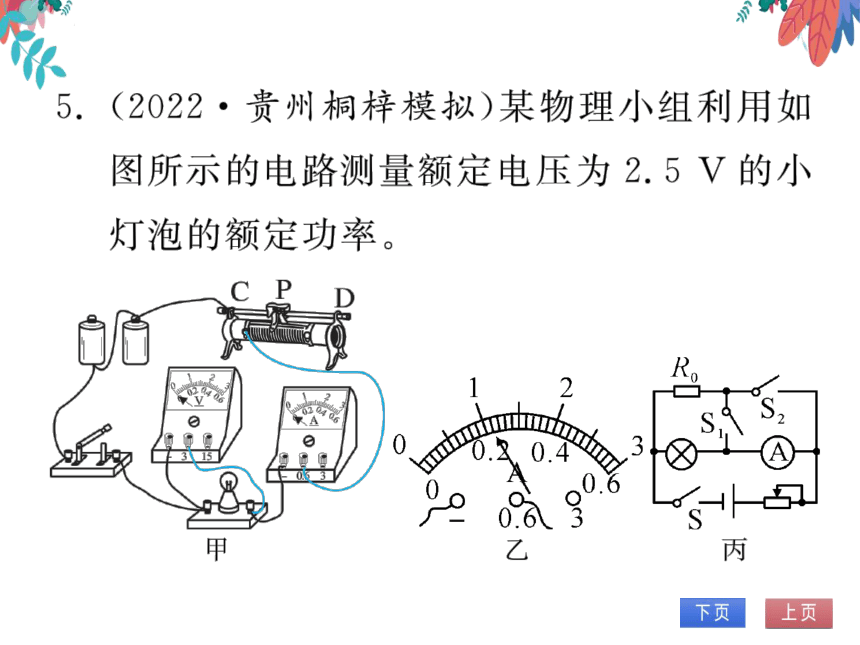

5.(2022·贵州桐梓模拟)某物理小组利用如
图所示的电路测量额定电压为2.5V的小
灯泡的额定功率。
1
04%
A
甲
丙
(1)请用笔画线代替导线，将图甲的实物图
连接完整，要求滑动变阻器滑片向右移
动时小灯泡变暗。
(2)当小灯泡正常发光时，电流表示数如图乙
所示，则小灯泡的额定功率是0.55
W。
(3)利用已知额定电流为I额的小灯泡和如
图丙所示的电路也可以完成测量小灯
泡额定功率的实验，实验步骤如下：
①闭合S、S2,移动滑动变阻器滑片，使
电流表示数为I额；
②断开S2,闭合S、S1,滑动变阻器滑片
位置不变，读出电流表的示数为I1;
③小灯泡的额定功率：P额=(I一I额)
KoI额
。
(用I额、I1、R,表示)
