(共8张PPT)
专题十三 欧姆定律与图像结合的计算
第十七章 欧姆定律
必
●

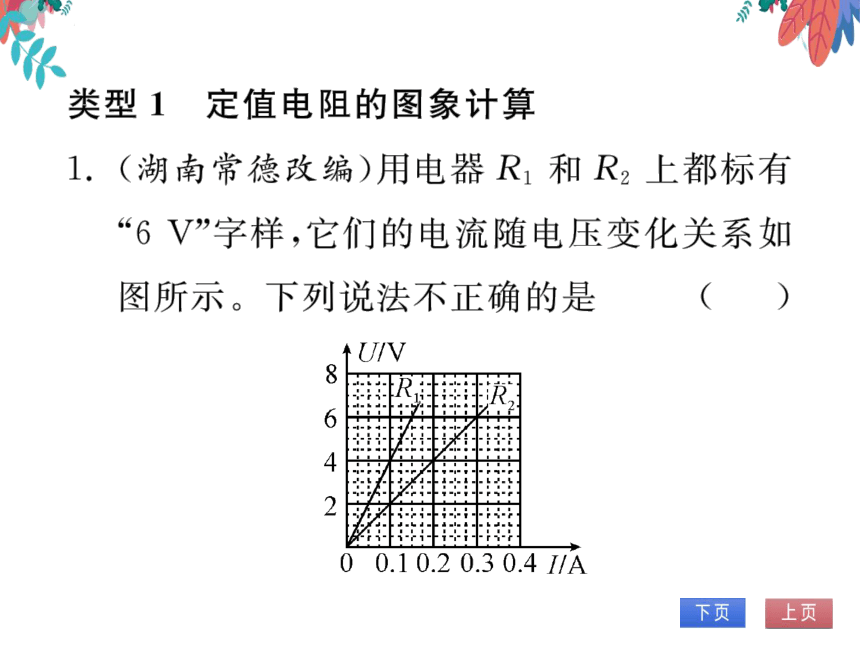

类型1定值电阻的图象计算
1.(湖南常德改编)用电器R1和R2上都标有
“6V”字样，它们的电流随电压变化关系如
图所示。下列说法不正确的是
(C)
U/V
8
0.10.20.30.41/A

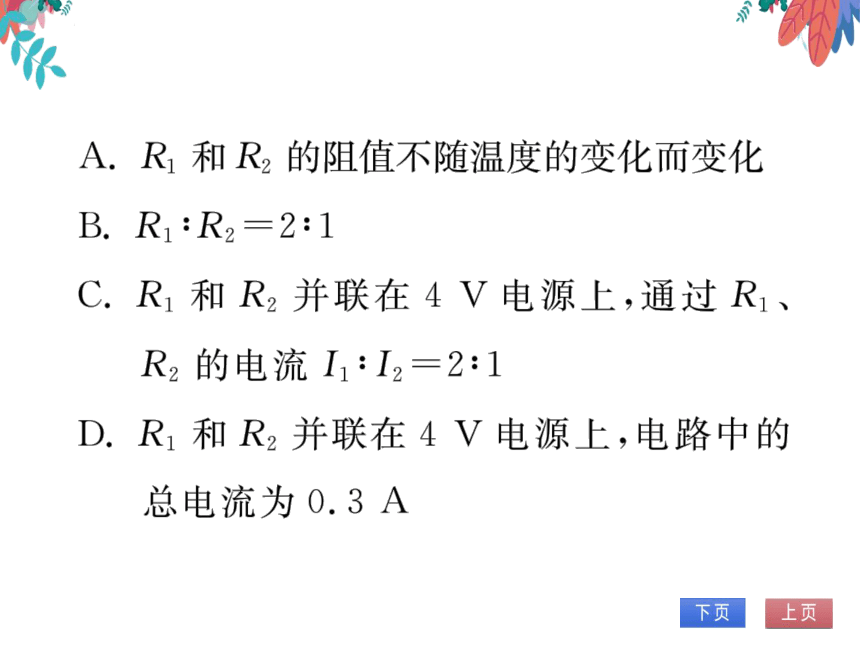

A.R,和R,的阻值不随温度的变化而变化
B.R1:R2=2:1
C.R1和R2并联在4V电源上，通过R1、
R2的电流I1:I2=2:1
D.R1和R2并联在4V电源上，电路中的
总电流为0.3A

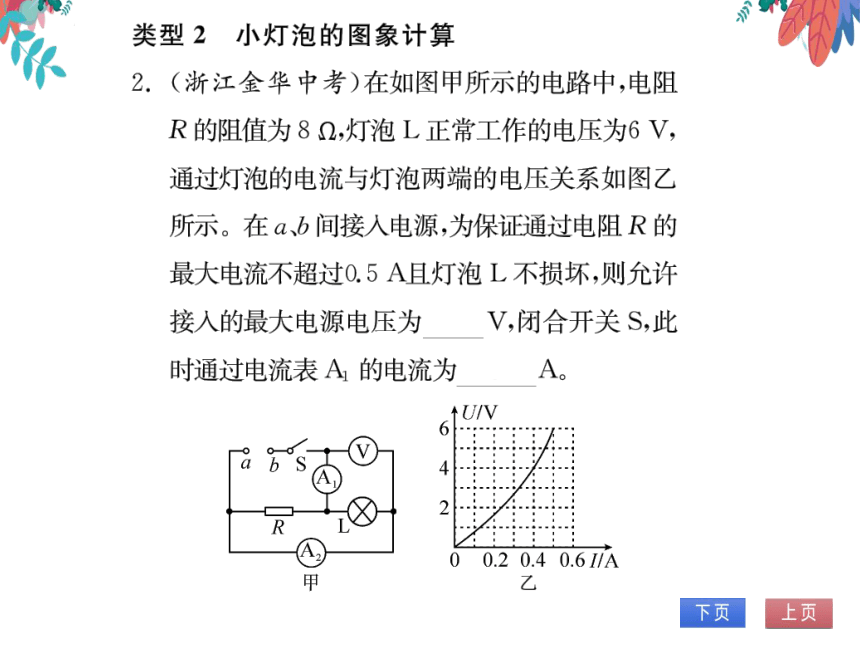

类型2小灯泡的图象计算
2.(浙江金华中考)在如图甲所示的电路中，电阻
R的阻值为82，灯泡L正常工作的电压为6V,
通过灯泡的电流与灯泡两端的电压关系如图乙
所示。在α、b间接入电源，为保证通过电阻R的
最大电流不超过0.5A且灯泡L不损坏，则允许
接入的最大电源电压为
4V,闭合开关S,此
时通过电流表A的电流为
0.9A。
4
0.20.40.6I/A
乙
类型3
滑动变阻器的图象计算
3.(2022春·浙江慈溪校级月考))图甲所示
电路，闭合开关S后，将滑动变阻器的滑片P
从一端滑到另一端，R、R2的U-I关系图象
如图乙所示：在上述过程中，滑片P从任意一
点滑动到另外一点时，电流表A的示数变化
量为△I,电压表V1、V2的示数变化量分别为
△J1、△U2,则测下列说法正确的是
(D)
U/V
20
16
12
8
X
A
4
0
0.20.40.60.81/A
甲
乙
A.R1的阻值为702
B.电源电压是16V
C.R2的最大值为20D
D.
AU1
△I
△LU2总成立
△I
4.如图甲所示的电路中，电源电压保持不变，R
为定值电阻，R为滑动变阻器。闭合开关S
后，在移动滑片P的过程中，电流表的示数I
与R的阻值关系如图乙所示，电压表的示数
U与R的阻值关系如图丙所示，侧R的阻值
为102，电源电压为
12
V。
↑IIA
U/V
0.4
3
R
20
R/2
30
R/2
甲
乙
丙
5.(2022·四川内江)如图甲所示的电路中，
电源电压恒定，R1、R2是定值电阻，R3是滑
动变阻器。闭合开关S,将滑动变阻器的滑
片P由α端移到b端，两电压表示数随电
流表示数变化的关系如图乙所示，则
BC(选填“AB”或“BC”)段是电压表V2示
数变化的图象，电源电压为
12
V。
4.8
1.6
0.2
0.6I/A
图1
图2
