第三节 测量电功率

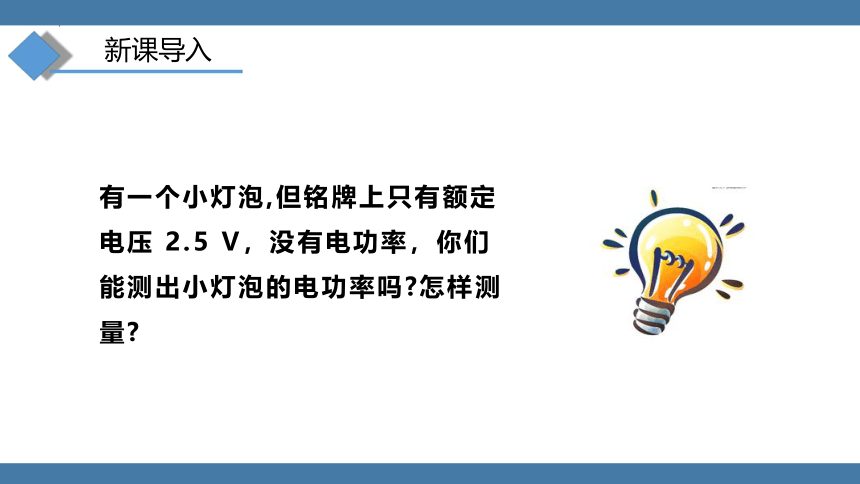

新课导入
有一个小灯泡,但铭牌上只有额定电压 2.5 V，没有电功率，你们能测出小灯泡的电功率吗 怎样测量

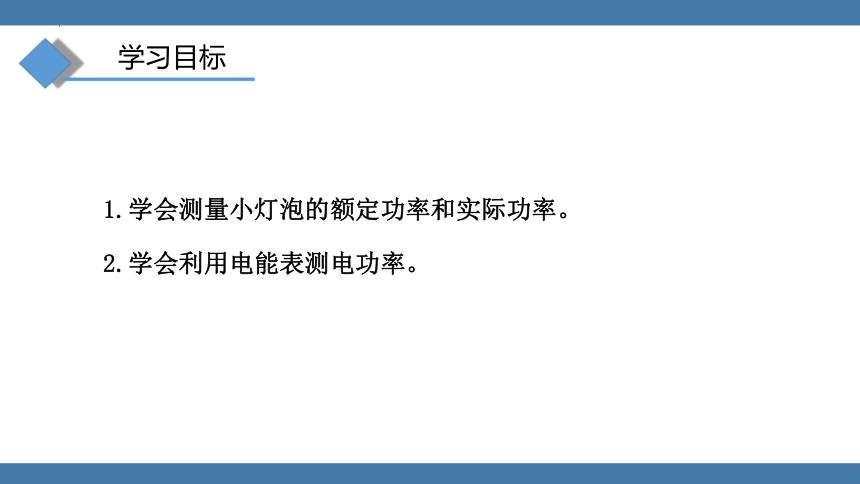

学习目标
1.学会测量小灯泡的额定功率和实际功率。
2.学会利用电能表测电功率。
测量小灯泡的电功率
课堂探究
1.额定电压（U额）用电器正常工作时的电压。
2.额定功率（P额）用电器在额定电压下的功率。
3.功率的计算公式
你能利用所学知识测出小灯泡的电功率吗？
知识回顾
伏安法测小灯泡的电功率
实验目的
测量小灯泡额定电功率和实际电功率
实验原理
P =
UI
实验器材
电源
电压表
小灯泡
开关
滑动变阻器
电流表
导线

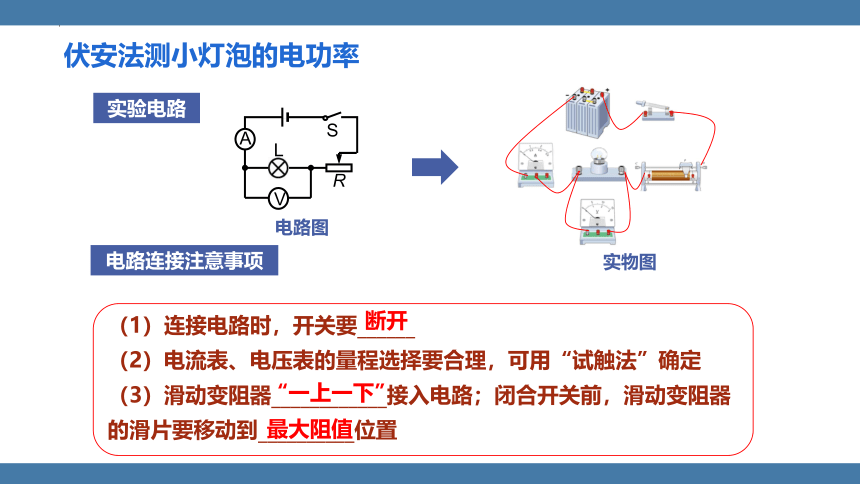

实验电路
实物图
A
V
L
R
S
电路图
电路连接注意事项
（1）连接电路时，开关要______
（2）电流表、电压表的量程选择要合理，可用“试触法”确定
（3）滑动变阻器____________接入电路；闭合开关前，滑动变阻器的滑片要移动到__________位置
断开
“一上一下”
最大阻值
伏安法测小灯泡的电功率
实验步骤
（1）使小灯泡两端的电压等于额定电压，观察小灯泡的亮度，测量其电功率。
（2）使小灯泡两端的电压低于额定电压，观察小灯泡的亮度，测量其电功率。
（3）使小灯泡两端的电压高于额定电压，观察小灯泡的亮度，测量其电功率。
伏安法测小灯泡的电功率
实验数据
测量次数 电压U/V 电流I/A 小灯泡亮度 电功率P/W
1
2
3
2
0.32
发光较弱
0.64
2.5
0.4
正常发光
1
3
0.48
发光很强
1.44
伏安法测小灯泡的电功率
实验结论
U实 = U额 P实 =P额 灯正常发光
U实＜U额 P实 P额 灯发光_____
U实＞U额 P实 P额 灯发光_____
＜
＞
较暗
较亮
①灯泡的实际电功率随两端的_____增大而增大
②灯泡的亮度取决于灯泡的_____功率
电压
实际
伏安法测小灯泡的电功率
闭合开关前为什么要把滑动变阻器调到最大值？
保护电路
三次实验中哪一次测量的是小灯泡额定功率？
根据额定功率的概念，当小灯泡两端的电压（电压表的示数）为灯泡的额定电压时，此时测量的功率为小灯泡的额定功率。
伏安法测小灯泡的电功率
能否根据三次测量数据计算出小灯泡的平均电功率，为什么？
若实验中发现，无论怎样调节滑动变阻器，灯泡的亮度始终很暗，电流表和电压表示数不变.其故障是什么？
滑动变阻器同时连接下面两个接线柱，使滑动变阻器始终处于最大值。
不可以。小灯泡的电功率随着它两端电压的改变而改变，是一个变化的量，因此多次测量求平均值毫无意义。
伏安法测小灯泡的电功率
串联电路中，电流处处相等。
W1：W2=R1：R2=U1：U2 ；
P1：P2=R1：R2=U1：U2。
串联电路中，两用电器的电功及电功率之比是多少？
1.串联电路的电功率
并联电路中，各处电压相等。
W1：W2=I1：I2=R2：R1 ；
P1：P2=I1：I2=R2：R1。
并联电路中，两用电器的电功及电功率之比是多少？
2.并联电路的电功率
例 题
1.如图所示为“用电流表和电压表测定小灯泡功率”的实验电路，如果小明同学在连接该电路时误将电流表和电压表的位置互换了，则闭合开关后将出现的情况是（　　）
A.电压表、电流表均无示数，灯泡不亮
B.电压表有示数，电流表无示数，灯泡不亮
C.电压表、电流表均有示数，灯泡不亮
D.电压表无示数，电流表有示数，灯泡亮
B
例 题
（1）实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前应进行的操作是__________。
（2）小华链接的电路如图乙所示，其中有一根导线连接不规范，导致开关没有闭合时__________表就有读数。请在这根导线上打“×”，并用笔画线代替导线，将其改正。
（3）实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，应向_______（左/右）移动滑动变阻器的滑片。当电压表示数达到额定电压时，电流表示数如图丙所示，其值为__________A，则小灯泡的额定功率为__________W。
（4）测量结束后，应断开开关，先拆除__________两端的导线，再拆除其他导线。
调零
电压
右
0.26
0.65
电源
课堂小结
P1：P2=R1：R2=U1：U2(串联电路中 )
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡 U实=U额 时，P实=P额；
当小灯泡 U实>U额 时，P实>P额；
当小灯泡 U实P1：P2=I1：I2=R2：R1(并联电路中 )
测量电功率
