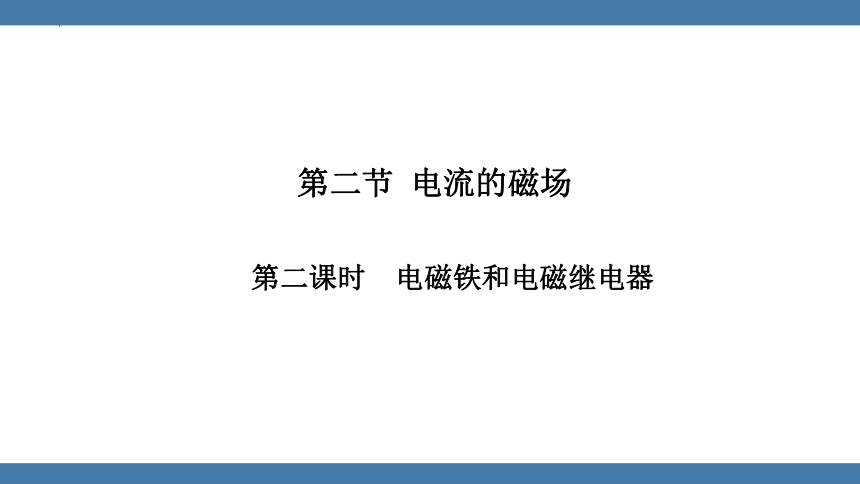

第二节 电流的磁场
第二课时 电磁铁和电磁继电器
课堂探究
你知道电磁铁的磁性跟什么因素有关吗？

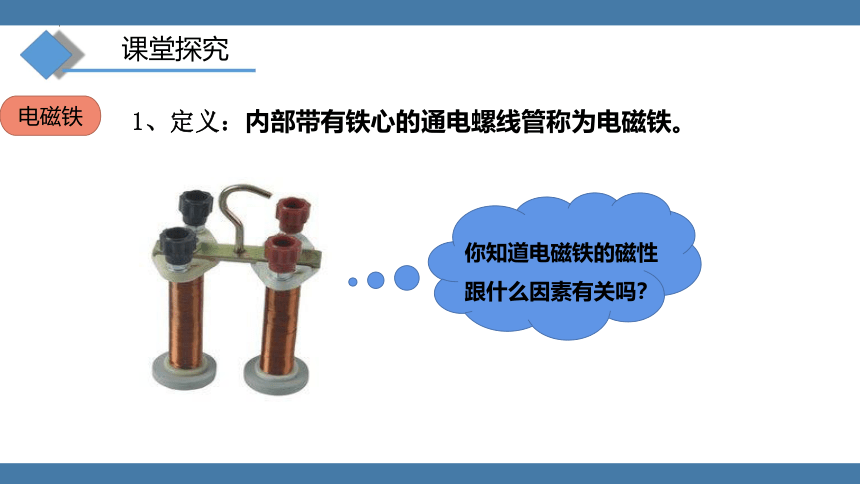

1、定义：内部带有铁心的通电螺线管称为电磁铁。
电磁铁

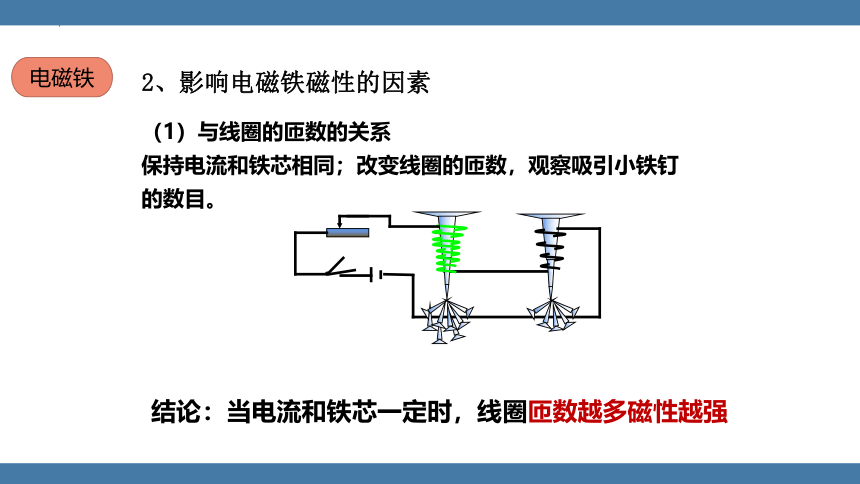

（1）与线圈的匝数的关系
保持电流和铁芯相同；改变线圈的匝数，观察吸引小铁钉的数目。
2、影响电磁铁磁性的因素
结论：当电流和铁芯一定时，线圈匝数越多磁性越强
电磁铁

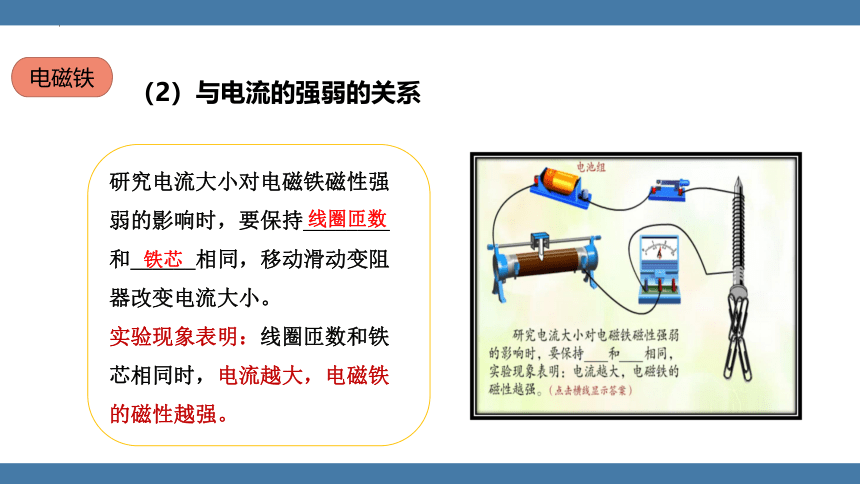

（2）与电流的强弱的关系
研究电流大小对电磁铁磁性强弱的影响时，要保持________和______相同，移动滑动变阻器改变电流大小。
实验现象表明：线圈匝数和铁芯相同时，电流越大，电磁铁的磁性越强。
线圈匝数
铁芯
电磁铁

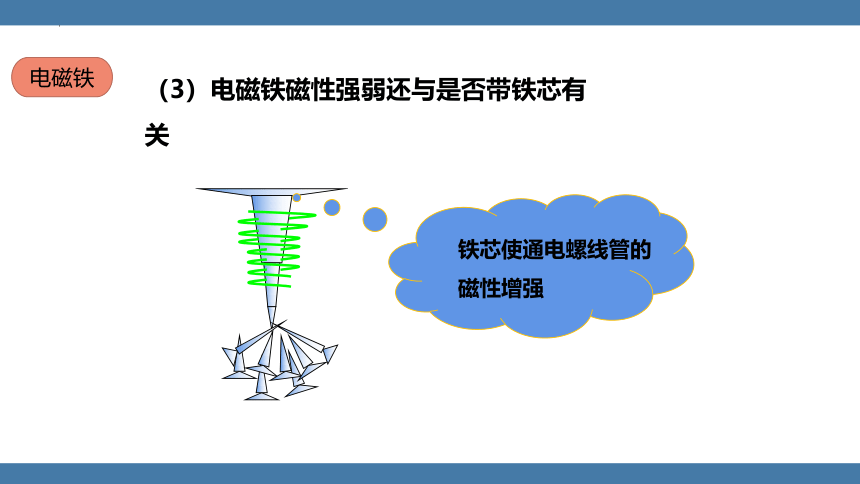

（3）电磁铁磁性强弱还与是否带铁芯有关
铁芯使通电螺线管的磁性增强
电磁铁

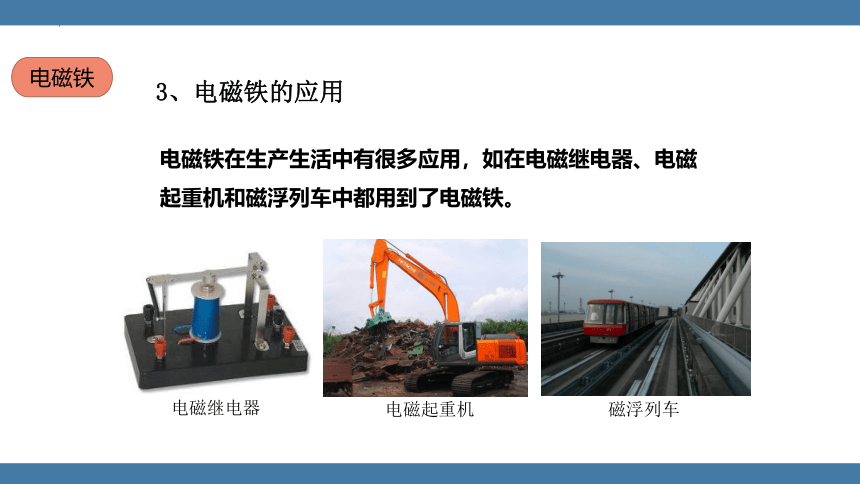

3、电磁铁的应用
电磁铁在生产生活中有很多应用，如在电磁继电器、电磁起重机和磁浮列车中都用到了电磁铁。
电磁起重机
磁浮列车
电磁继电器
电磁铁

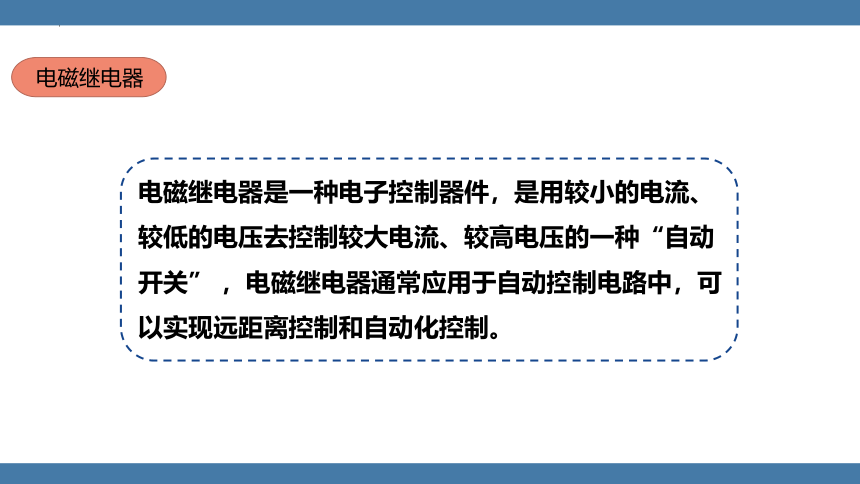

电磁继电器是一种电子控制器件，是用较小的电流、较低的电压去控制较大电流、较高电压的一种“自动开关” ，电磁继电器通常应用于自动控制电路中，可以实现远距离控制和自动化控制。
电磁继电器
电磁继电器一般由电磁铁、衔铁、弹簧片、触点等组成，其工作电路包括低压控制电路和高压工作电路两个部分.
A ------ 电磁铁
B ------ 衔铁
C ------ 弹簧
D ------ 动触点
E ------ 静触点
电磁继电器
电磁继电器
例 题
1.如图所示,闭合开关后,电磁铁的左端为 极,对电磁铁来说,匝数越多,通过的 越大,它的磁性就越强。
N
电流
例 题
2.关于电磁铁的特点,下列说法错误的是( )
A.电磁铁通电时有磁性,断电时无磁性
B.通入电磁铁的电流越大,它的磁性越强
C.在电流一定时,外形相同的螺线管,线圈匝数越多,磁性越强
D.当通入电磁铁的电流方向改变后,电磁铁就会失去磁性
D
例 题
3.人们为了避免直接操纵高压、强电流的工作电路时,给我们操作人员带来危险,通常使用低压电路利用 来实现对高压、强电流工作电路的操作。
电磁继电器
例 题
4.电饭煲是常用的家庭用电器,当电饭煲内温度达到设定温度(通常为103℃ )后利用电磁继电器可达到自动控制的作用,其原理如图所示。下列说法正确的是( )
A.将设定温度调到80℃,能够快速煮熟米饭
B.温度计中的感温液体可以用酒精(酒精的沸点为78℃)
C.当温度达到设定温度时灯亮、铃响
D.当温度达到设定温度时加热电阻开始工作
C
5.如图所示是“电子警察”抓拍系统原理图, 若行人违规闯红灯,就会接通摄像系统电源,“电子警察”就会自动抓拍人脸。下列说法正确的是( )
A.只要光控开关接收到红光,摄像系统就会自动拍摄
B.若将光控开关和压力开关并联,也能起到相同的作用
C.只有光控开关和压力开关都闭合时,摄像系统才会自动拍摄
D.行人只要经过埋有压力开关的路口,摄像系统就会自动拍摄
C
例 题
