弹力

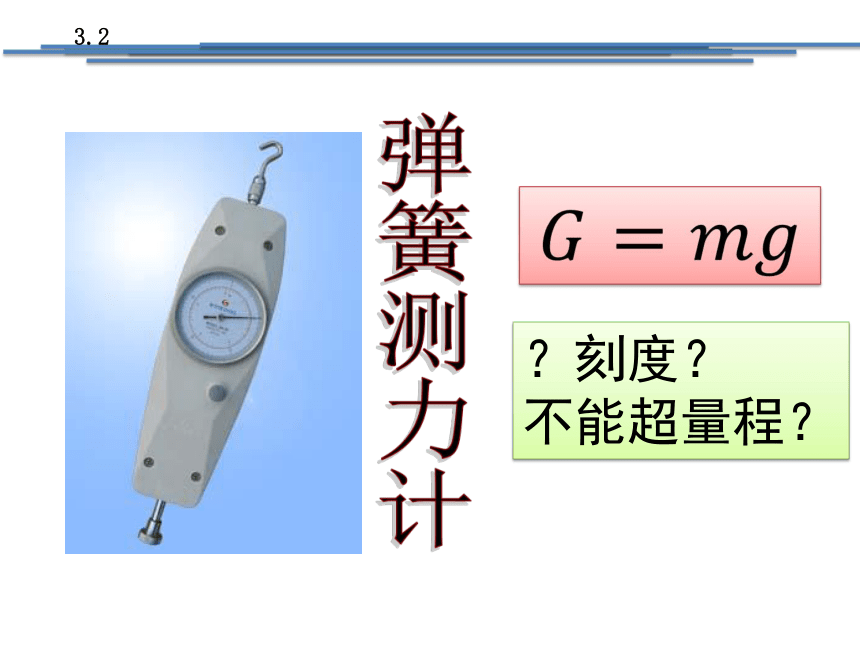

弹簧测力计
3.2

？刻度？
不能超量程？

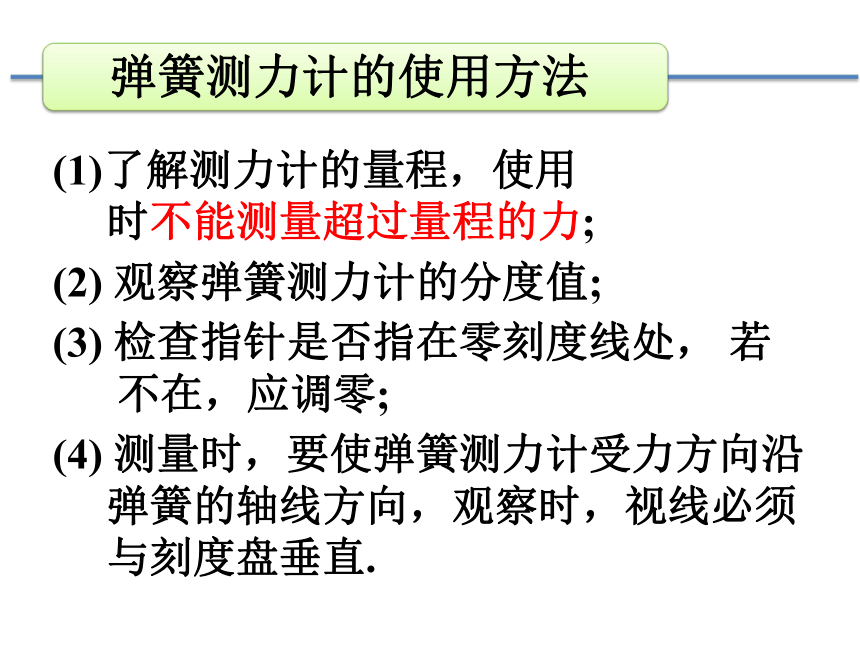

弹簧测力计的使用方法
了解测力计的量程，使用
时不能测量超过量程的力;
(2) 观察弹簧测力计的分度值;
(3) 检查指针是否指在零刻度线处， 若
不在，应调零;
(4) 测量时，要使弹簧测力计受力方向沿
弹簧的轴线方向，观察时，视线必须
与刻度盘垂直.
3.2
弹性形变
有些物体在形变后撤去作用力时能够恢复原状
这种形变叫做弹性形变
3.2
塑形形变
无法恢复原状
非弹性形变
3.2
弹性限度
是不是不管怎么压缩、
拉伸弹簧，松手后，
它都能回到原状？
NO!
3.2

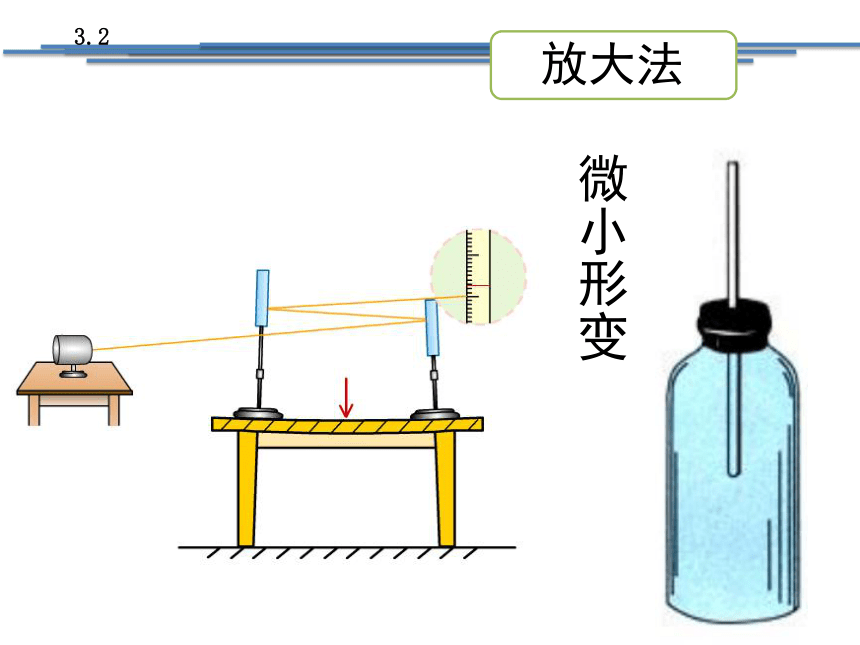

放大法
微小形变
3.2

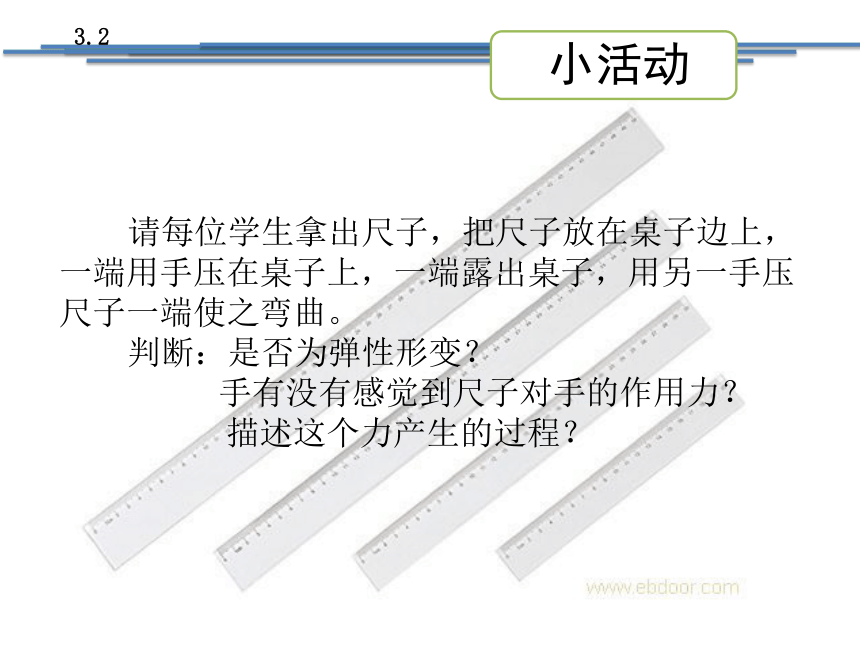

小活动
请每位学生拿出尺子，把尺子放在桌子边上，
一端用手压在桌子上，一端露出桌子，用另一手压
尺子一端使之弯曲。
判断：是否为弹性形变？
手有没有感觉到尺子对手的作用力？
描述这个力产生的过程？
3.2

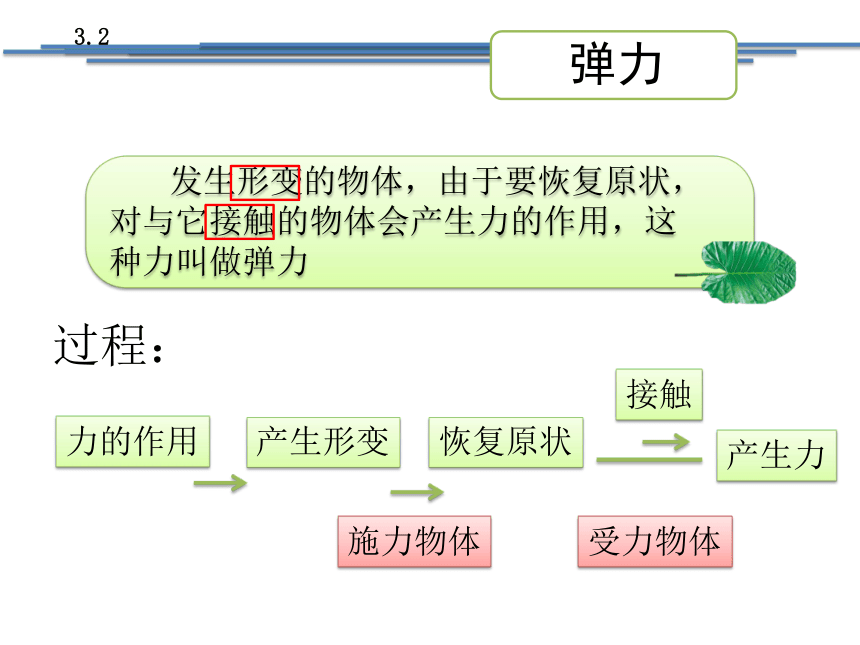

弹力
发生形变的物体，由于要恢复原状，
对与它接触的物体会产生力的作用，这
种力叫做弹力
过程：
力的作用
产生形变
恢复原状
产生力
接触
施力物体
受力物体
3.2
弹力
条件
直接接触
产生弹性形变
缺一不可
分类：压力，支持力，拉力（绳子）
（作用效果）
垂直接触面指向受力物体
3.2
描述弹力
绳内部各部分间的拉力



桌面受到物体垂直桌面向下的压力

物体受到桌面垂直桌面向上的支持力
小球受到绳向上的拉力


绳受到小球的拉力
3.2
描述弹力
物体受到木板垂直板面向上的支持力


木板受到物体垂直板面向下的压力

小球与竖直墙面接触但没有挤压形变故没有弹力，只与水平面有弹力
3.2
假设法
条件法

3.2
假设法
A
试分析图中小球是否受到弹力
条件法
F
杆受到地面和支撑块的支持力
N1
N2
N1
N2
杆受到地面和墙面的支持力
面与面
点与面
点与点
3.2
弹力方向
垂直接触面指向受力物体
过点垂直于接触面
垂直于切面
绳
杆
弹簧
3.2
弹力方向
沿绳子收缩方向
不一定沿杆方向
沿弹簧形变反方向
悬垂的软绳
3.2
弹力方向
一、轻绳对物体的弹力
二、轻杆对物体的弹力
三、弹簧弹力
1.绳子（理想化）
轻绳（m=0）
本身的伸缩不计（绳长不变）
1.可提供各种效果的弹力，杆对物体的弹力不一定沿杆方向
2.杆的长度可认为不变，轻杆（m=0）。
3.轻直杆：两端点受力时，对杆的弹力一定要沿杆的方向才能平衡
2.只提供拉力。
3.绳对物体的弹力方向：沿着绳子收缩方向，且绳子各点力大小均相等。
1.轻弹簧（质量不计m=0）
2.F=kx
x形变量
k劲度系数，单位N/m
F/牛顿
x /米
3.2
胡克定律
实验：探究弹力和弹簧伸长的关系
F/牛顿
l /米
1、胡克定律内容：
在弹性限度内，弹簧发生弹性形变时，弹力的大小跟弹簧伸长（或缩短）的长度x成正比。
2、公式：
其中：K——弹簧的劲度系数(其大小跟弹簧的形状、大小、长短、钢丝的线径、材料等因素有关)
单位：牛每米， 符号N/m
x—— 弹簧伸长（或缩短）的长度
F=Kx
3.2
胡克定律
