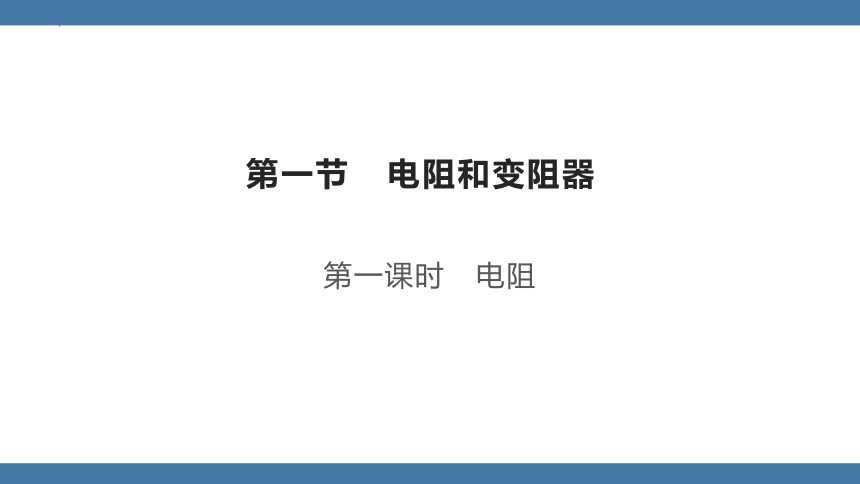

第一节 电阻和变阻器
第一课时 电阻
新课导入
- +

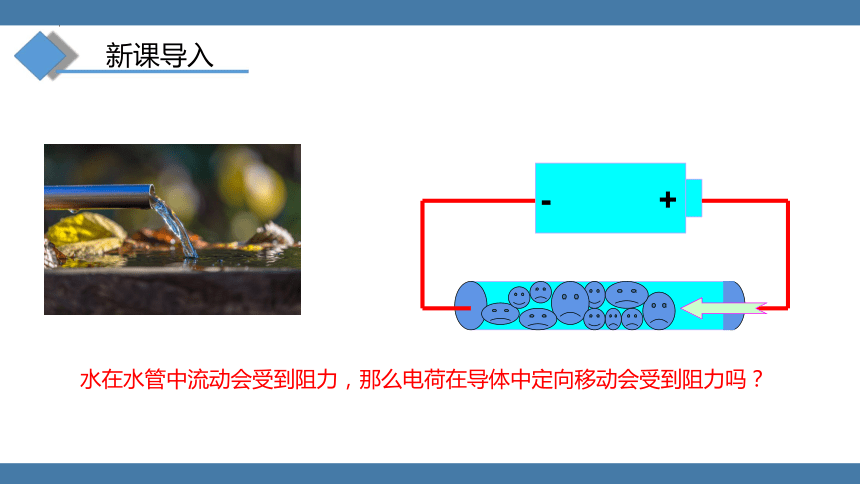

水在水管中流动会受到阻力，那么电荷在导体中定向移动会受到阻力吗？

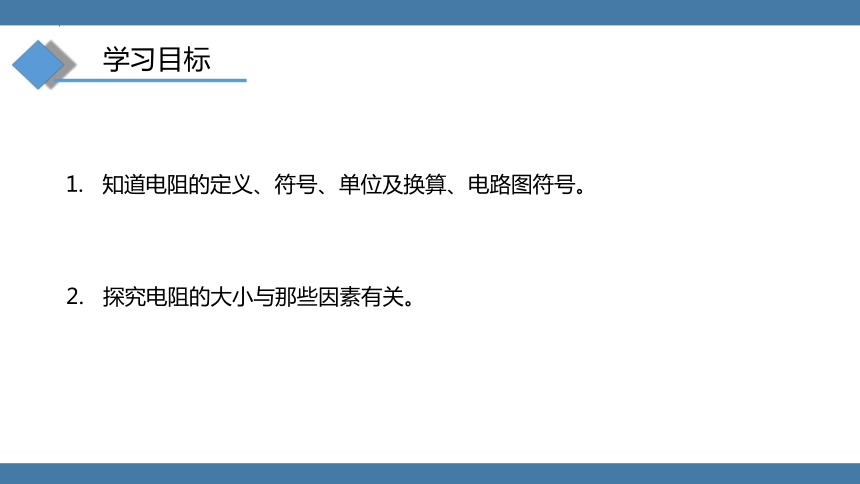

学习目标
1. 知道电阻的定义、符号、单位及换算、电路图符号。
2. 探究电阻的大小与那些因素有关。

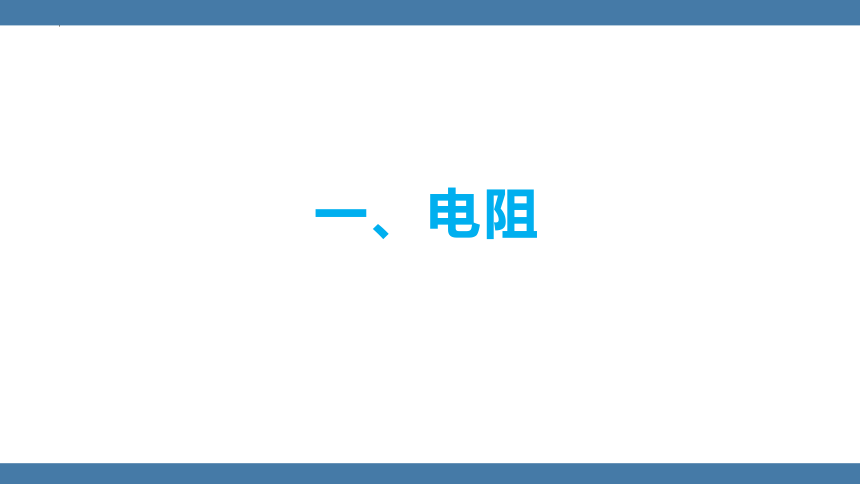

一、电阻

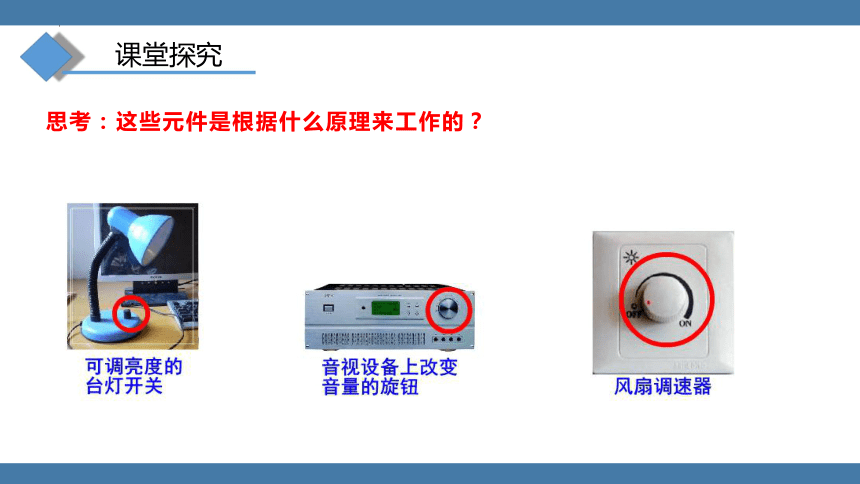

思考：这些元件是根据什么原理来工作的？
课堂探究

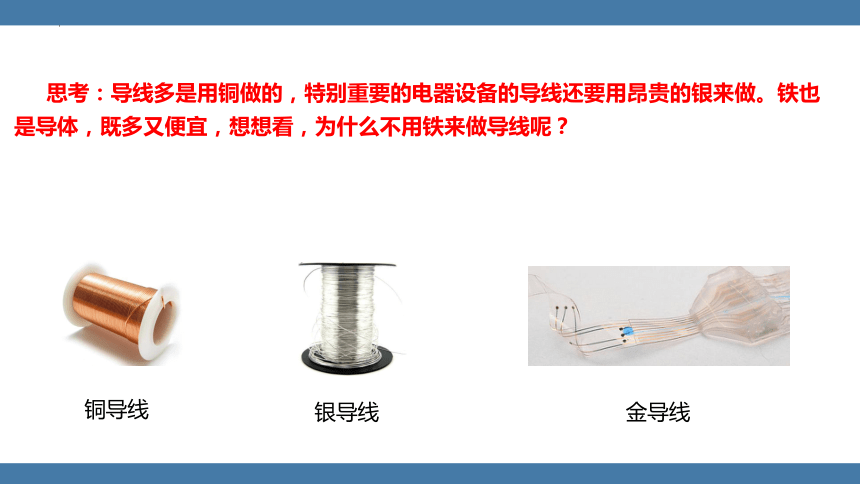

铜导线
银导线
金导线
思考：导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
现象：接不同的导体，小灯泡的亮度发生了变化。
实验1

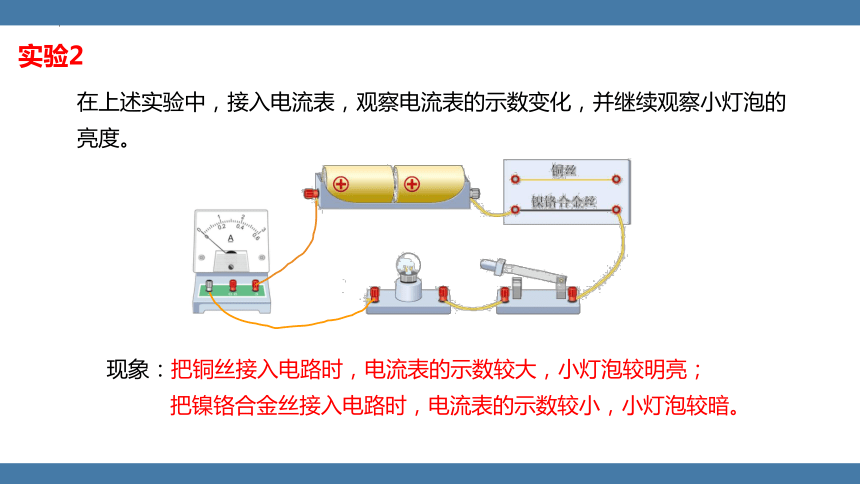

在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
现象：把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　
实验2

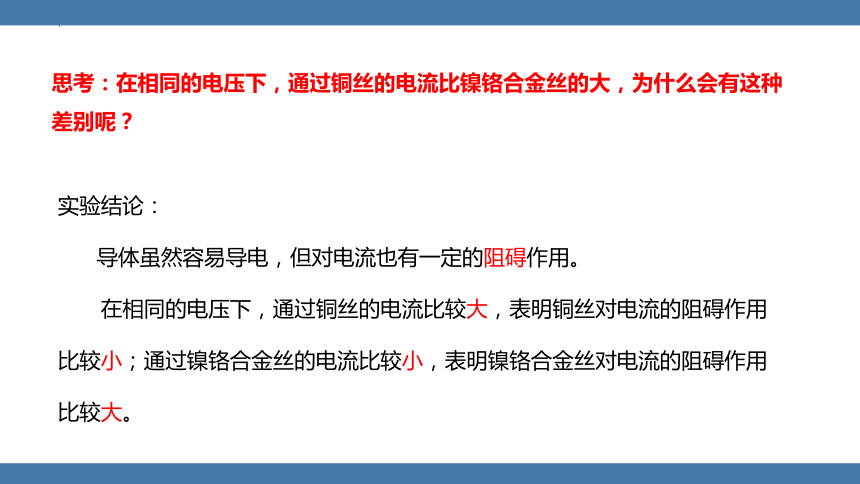

实验结论：　　
导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
思考：在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
1.定义：在物理学中，用电阻来表示导体对电流阻碍作用的大小。
（1）导体的电阻越大，表示导体对电流的阻碍作用就越大。
（2）导体的电阻通常用字母R 表示。
2.单位：欧姆，简称欧，符号Ω，电路中的符号
3.电阻的单位还有：千欧（kΩ） 、兆欧（MΩ）
4.换算关系是：
　　1 kΩ = 103 Ω
1 MΩ = 103kΩ
　　1 MΩ = 106 Ω
电阻
电阻器：在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫作定值 电阻，简称电阻。电路图中用符号 表示。
各种电阻器
1.在国际单位制中，电阻的单位是（　　）
A．欧姆（Ω） B．安培（A）
C．伏特（V） D．瓦特（W）
例题
A
二、 电阻的大小与哪些因素有关
提出问题：导体电阻大小与什么因素有关？
猜想与假设：导体电阻大小可能与导体的材料有关；还可能与导 线的长度、粗细有关；也许还与温度有关。
探究电阻的大小与哪些因素有关
课堂探究
在物理学中，一个物理量往往受到两个或多个因素影响，为了研究这个物理量与其中一个因素的关系，就要固定其它的一些因素，只改变一个因素，依次进行实验研究——控制变量法。
实 验
1.探究导体的电阻与横截面积的关系
你会选择哪两根导体做实验？
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1 2S
镍铬合金 1 S
实验数据
实验结论：导体的材料、长度相同时，导体的横截面积越大，电阻越小。
2.探究导体的电阻与长度的关系
你会选择哪两根导体做实验？
实验数据
实验结论：导体的材料、横截面积相同时，导体越长，电阻越大。
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
3.探究导体的电阻与材料的关系
你会选择哪两根导体做实验？
实验数据
实验结论：导体的横截面积、长度相同时，导体材料不同，电阻不同。
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
锰铜合金 1 S
镍铬合金 1 S
4.探究导体的电阻与温度的关系
实验结论：对大多数导体来说，温度越高，电阻越大。但也有少数导体，电阻随 温度的升高而减小。
小结
1.导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面 积和温度有关。
2.在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻越大。
3.在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越大，电阻越小。
4.在长度、横截面积相同的情况下，导体的电阻跟材料有关。
例题
1.关于导体的电阻,下列说法正确的是(　　)
A.绝缘体有电阻,导体没有电阻
B.导体两端的电压越大,导体电阻越小
C.电阻是导体对电流的阻碍作用,故没有电流通过导体,导体的 电 阻 变为零
D.导体的电阻是导体本身的一种性质,它的大小只与导体本身的材料、长度、横截面积、温度等有关
D
2、一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（　　）
A．将导体拉长
B．将导体对折
C．增大导体两端的电压
D．减小通过导体的电流
A
课堂小结
电阻
电阻的定义、符号、单位及换算、电路图符号
影响电阻大小的因素
横截面积
长度
材料
温度
