观察思考
怎么估算水波的波长？

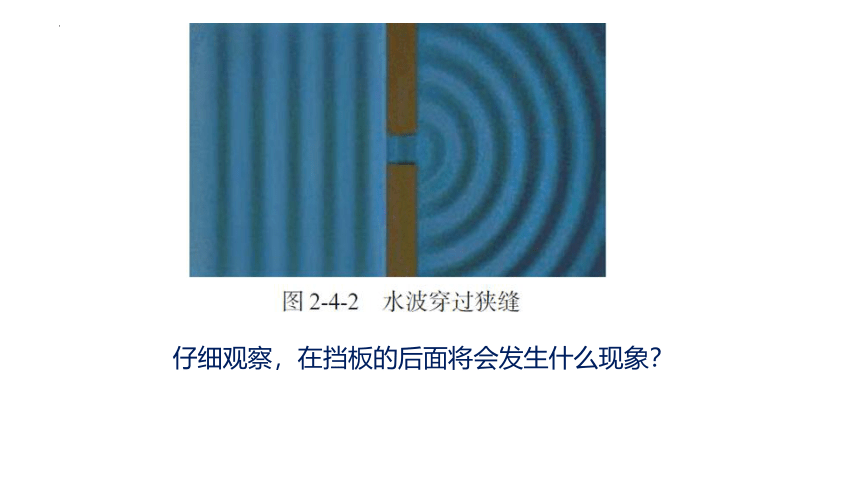

仔细观察，在挡板的后面将会发生什么现象？

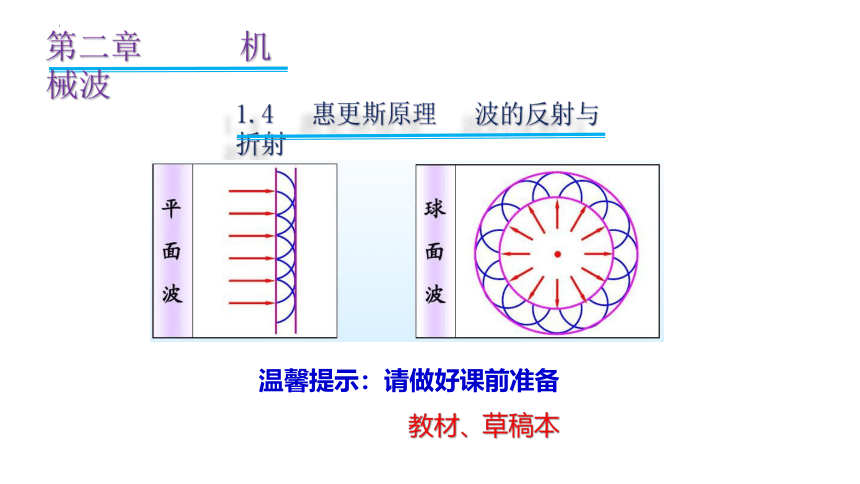

第二章 机械波
1.4 惠更斯原理 波的反射与折射
温馨提示：请做好课前准备
教材、草稿本

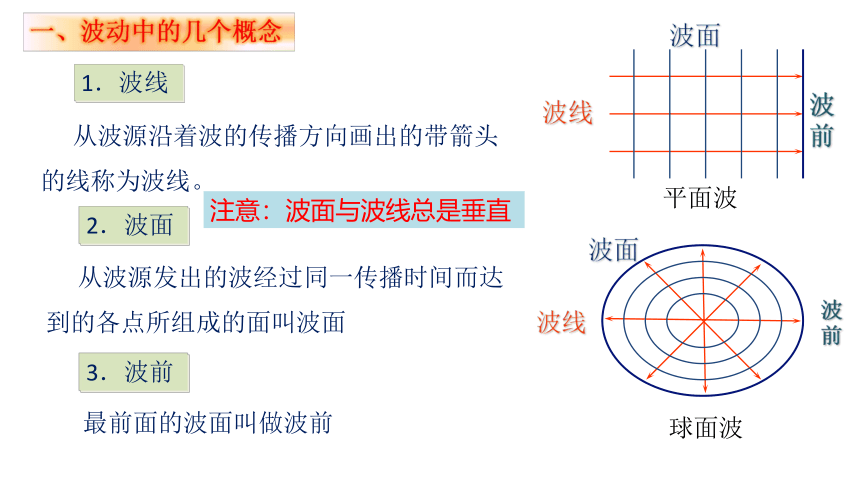

一、波动中的几个概念
1．波线
波线
波线
平面波
球面波
从波源沿着波的传播方向画出的带箭头的线称为波线。
2．波面
从波源发出的波经过同一传播时间而达到的各点所组成的面叫波面
波面
波面
注意：波面与波线总是垂直
3．波前
最前面的波面叫做波前
波前
波前

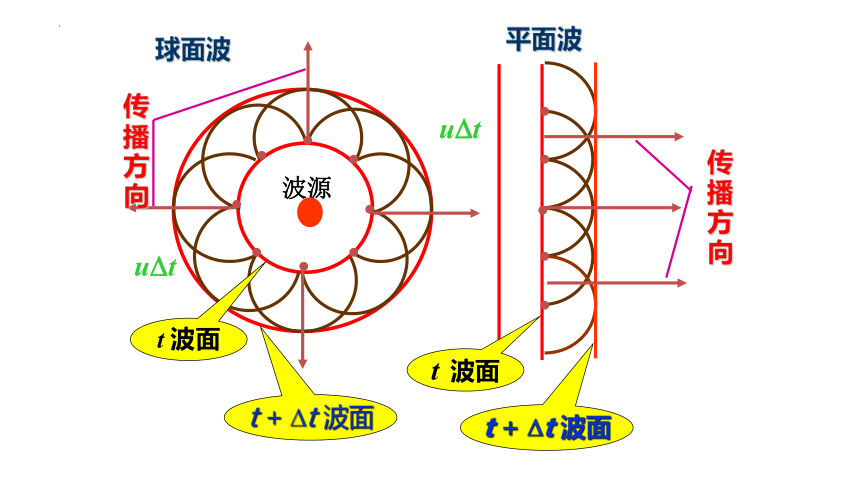

球面波
波源
.
.
.
.
.
.
.
.
平面波
.
.
.
.
.
传播方向
t + t 波面
t 波面
传播方向
t 波面
t + t 波面
u t
u t
二、惠更斯原理
1．内容：波在传播过程中所到达的每一点都可看做新的波源，从这些点发出球面形状的子波，其后任一时刻这些子波波前的包络面就是新的波前
2．惠更斯作图法
.
.
.
.
.
.
.
.
.
t 时刻的波面
t＋Δt时刻的波面
子波波源

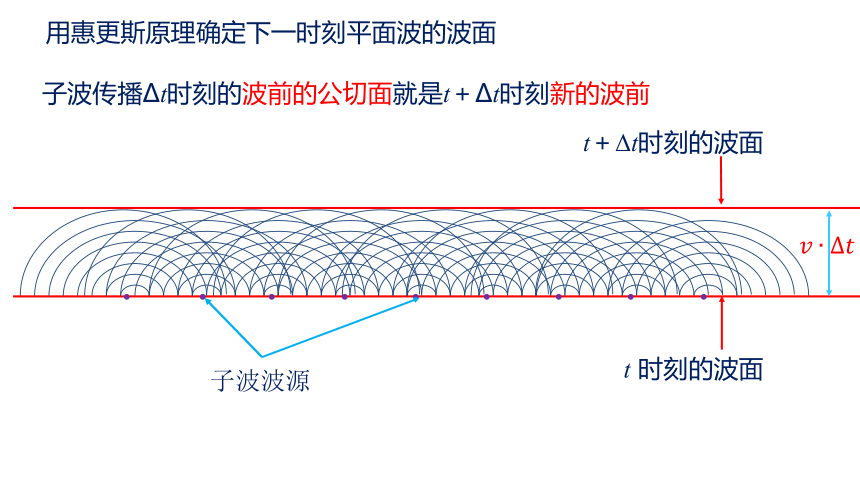

用惠更斯原理确定下一时刻平面波的波面
子波传播Δt时刻的波前的公切面就是t＋Δt时刻新的波前
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
子波波源
t＋Δt时刻的波面
t 时刻
的波面
t
v
Δ
用惠更斯原理确定下一时刻球面波的波面
波在传播过程中，遇到障碍物时其传播方向发生改变。
衍射：波能够绕到障碍物的后面继续传播的现象
波达到狭缝处，缝上各点都可看作子波源，作出子波包络，得到新的波前。在缝的边缘处，波的传播方向发生改变。
三、波的衍射
当狭缝缩小，与波长相近时，衍射效果显著
水波通过狭缝后的衍射图象
衍射现象是波动特征之一
X
Y
四、波的反射
入射波线
入射波前
反射波前
反射波线
A
D
B
C
运用惠更斯原理几何作图法研究
当波传播到两张介质的交界处发生反射时，入射波线、法线、反射波线在同一平面内，入射波线与反射波线分居法线两侧，而且反射角等于入射角。
反射波的波长、频率、波速都跟入射波相同
波在同种介质中传播速度相同
五、波的折射
介质1
介质2
入射波线
入射波前
子波
折射波前
折射波线
原因：不同介质中波的传播速度不同
折射定律：入射线、法线、折射线在同一平面内；入射线与折射线分居法线两侧；
注意：在折射中，频率不变，波速和波长都会发生改变
雷达和隐形飞机：雷达是利用无线电波发现目标，并测定其位置的设备。由于无线电波具有恒速、定向传播的规律，因此，当雷达波碰到飞行目标(飞机、导弹）等时，一部分雷达波便会反射回来，根据反射雷达波的时间和方位便可以计算出飞行目标的位置。由于一般飞机的外形比较复杂，总有许多部分能够强烈反射雷达波，因此整个隐形飞机F—117飞机表面涂以黑色的吸收雷达波的涂料。
六、波的反射、折射现象的应用
作业：
1、预习：导学案第5、6节(P85~P89)
2、完成：活页第4节(P82~P84)
