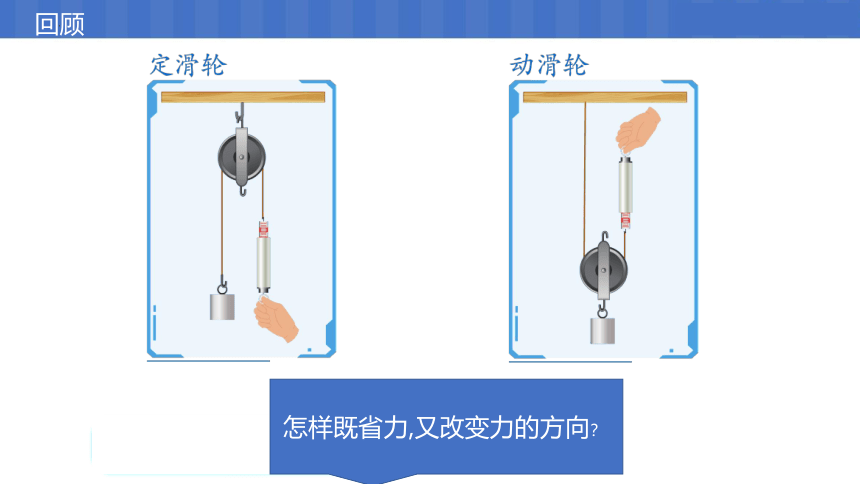

回顾
可改变力方向，但不能省力
可省力，但不能改变力方向
怎样既省力,又改变力的方向？

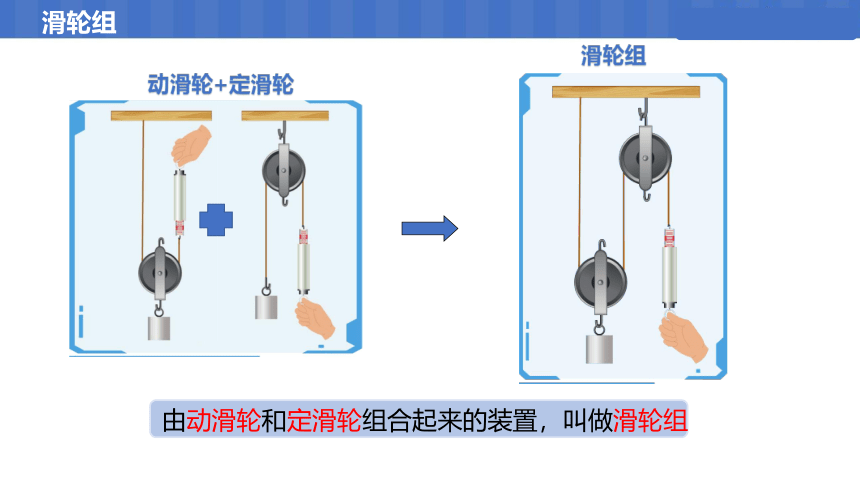

由动滑轮和定滑轮组合起来的装置，叫做滑轮组
滑轮组
滑轮组
动滑轮+定滑轮
12.2滑轮（第二课时）
教学目标
1
2
3
能认识滑轮组的组成
通过实验，认识滑轮组的使用特点
了解滑轮组竖直和水平使用的两种方式


自主学习
教材：课本83页
时间：2min
任务：
1.你能说出滑轮组的组成？并观察图12.2-4甲乙两个滑轮组，你发现它们有什么不同？
2.了解滑轮组的省力特点，并且尝试说出图12.2-4甲乙滑轮组分别省多少的力？说出你的依据
2:00
1:59
1:58
1:57
1:56
1:55
1:54
1:53
1:52
1:51
1:50
1:49
1:48
1:47
1:46
1:45
1:44
1:43
1:42
1:41
1:40
1:39
1:38
1:37
1:36
1:35
1:34
1:33
1:32
1:31
1:30
1:29
1:28
1:27
1:26
1:25
1:24
1:23
1:22
1:21
1:20
1:19
1:18
1:17
1:16
1:15
1:14
1:13
1:12
1:11
1:10
1:09
1:08
1:07
1:06
1:05
1:04
1:03
1:02
1:01
1:00
0:59
0:58
0:57
0:56
0:55
0:54
0:53
0:52
0:51
0:50
0:49
0:48
0:47
0:46
0:45
0:44
0:43
0:42
0:41
0:40
0:39
0:38
0:37
0:36
0:35
0:34
0:33
0:32
0:31
0:30
0:29
0:28
0:27
0:26
0:25
0:24
0:23
0:22
0:21
0:20
0:19
0:18
0:17
0:16
0:15
0:14
0:13
0:12
0:11
0:10
0:09
0:08
0:07
0:06
0:05
0:04
0:03
0:02
0:01
0:00
知识点一.认识滑轮组的组成
活动探究①
采用细绳和两个滑轮，组装成滑轮组，提升重物，你有什么不同组装滑轮的方法？（注：用钩码替代货物来模拟）
3:00
2:59
2:58
2:57
2:56
2:55
2:54
2:53
2:52
2:51
2:50
2:49
2:48
2:47
2:46
2:45
2:44
2:43
2:42
2:41
2:40
2:39
2:38
2:37
2:36
2:35
2:34
2:33
2:32
2:31
2:30
2:29
2:28
2:27
2:26
2:25
2:24
2:23
2:22
2:21
2:20
2:19
2:18
2:17
2:16
2:15
2:14
2:13
2:12
2:11
2:10
2:09
2:08
2:07
2:06
2:05
2:04
2:03
2:02
2:01
2:00
1:59
1:58
1:57
1:56
1:55
1:54
1:53
1:52
1:51
1:50
1:49
1:48
1:47
1:46
1:45
1:44
1:43
1:42
1:41
1:40
1:39
1:38
1:37
1:36
1:35
1:34
1:33
1:32
1:31
1:30
1:29
1:28
1:27
1:26
1:25
1:24
1:23
1:22
1:21
1:20
1:19
1:18
1:17
1:16
1:15
1:14
1:13
1:12
1:11
1:10
1:09
1:08
1:07
1:06
1:05
1:04
1:03
1:02
1:01
1:00
0:59
0:58
0:57
0:56
0:55
0:54
0:53
0:52
0:51
0:50
0:49
0:48
0:47
0:46
0:45
0:44
0:43
0:42
0:41
0:40
0:39
0:38
0:37
0:36
0:35
0:34
0:33
0:32
0:31
0:30
0:29
0:28
0:27
0:26
0:25
0:24
0:23
0:22
0:21
0:20
0:19
0:18
0:17
0:16
0:15
0:14
0:13
0:12
0:11
0:10
0:09
0:08
0:07
0:06
0:05
0:04
0:03
0:02
0:01
0:00

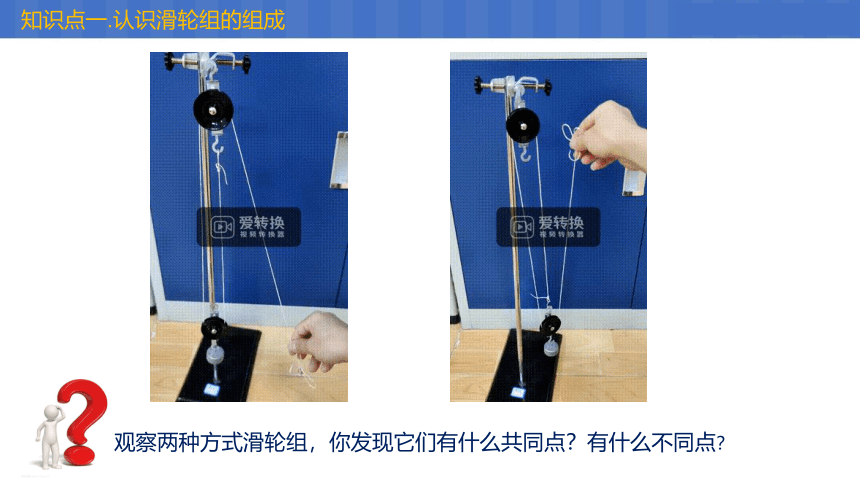

知识点一.认识滑轮组的组成
观察两种方式滑轮组，你发现它们有什么共同点？有什么不同点？
知识点二.探究滑轮组的使用特点
甲
乙
省多少力？？？
绳子绕法：一定一动
活动探究②
采用细绳和两个滑轮，分别组装成甲乙两种滑轮组，并提升重物，分别探究它们的省力情况
甲
乙
知识点二.探究滑轮组的使用特点
5:00
4:59
4:58
4:57
4:56
4:55
4:54
4:53
4:52
4:51
4:50
4:49
4:48
4:47
4:46
4:45
4:44
4:43
4:42
4:41
4:40
4:39
4:38
4:37
4:36
4:35
4:34
4:33
4:32
4:31
4:30
4:29
4:28
4:27
4:26
4:25
4:24
4:23
4:22
4:21
4:20
4:19
4:18
4:17
4:16
4:15
4:14
4:13
4:12
4:11
4:10
4:09
4:08
4:07
4:06
4:05
4:04
4:03
4:02
4:01
4:00
3:59
3:58
3:57
3:56
3:55
3:54
3:53
3:52
3:51
3:50
3:49
3:48
3:47
3:46
3:45
3:44
3:43
3:42
3:41
3:40
3:39
3:38
3:37
3:36
3:35
3:34
3:33
3:32
3:31
3:30
3:29
3:28
3:27
3:26
3:25
3:24
3:23
3:22
3:21
3:20
3:19
3:18
3:17
3:16
3:15
3:14
3:13
3:12
3:11
3:10
3:09
3:08
3:07
3:06
3:05
3:04
3:03
3:02
3:01
3:00
2:59
2:58
2:57
2:56
2:55
2:54
2:53
2:52
2:51
2:50
2:49
2:48
2:47
2:46
2:45
2:44
2:43
2:42
2:41
2:40
2:39
2:38
2:37
2:36
2:35
2:34
2:33
2:32
2:31
2:30
2:29
2:28
2:27
2:26
2:25
2:24
2:23
2:22
2:21
2:20
2:19
2:18
2:17
2:16
2:15
2:14
2:13
2:12
2:11
2:10
2:09
2:08
2:07
2:06
2:05
2:04
2:03
2:02
2:01
2:00
1:59
1:58
1:57
1:56
1:55
1:54
1:53
1:52
1:51
1:50
1:49
1:48
1:47
1:46
1:45
1:44
1:43
1:42
1:41
1:40
1:39
1:38
1:37
1:36
1:35
1:34
1:33
1:32
1:31
1:30
1:29
1:28
1:27
1:26
1:25
1:24
1:23
1:22
1:21
1:20
1:19
1:18
1:17
1:16
1:15
1:14
1:13
1:12
1:11
1:10
1:09
1:08
1:07
1:06
1:05
1:04
1:03
1:02
1:01
1:00
0:59
0:58
0:57
0:56
0:55
0:54
0:53
0:52
0:51
0:50
0:49
0:48
0:47
0:46
0:45
0:44
0:43
0:42
0:41
0:40
0:39
0:38
0:37
0:36
0:35
0:34
0:33
0:32
0:31
0:30
0:29
0:28
0:27
0:26
0:25
0:24
0:23
0:22
0:21
0:20
0:19
0:18
0:17
0:16
0:15
0:14
0:13
0:12
0:11
0:10
0:09
0:08
0:07
0:06
0:05
0:04
0:03
0:02
0:01
0:00
组
活
动
小
①
测量钩码重力G
用200g钩码

匀速提升钩码，并在匀速提升时，读出测力计示数F，并记录在表格
②
③
匀速提升钩码，并在匀速提升时，读出测力计示数F，并记录在表格
知识点二.探究滑轮组的使用特点（竖直提升）
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}
交流讨论，数据分析
甲
乙
钩码重力G/N
拉力F/N
钩码上升
距离/cm
绳子移动
距离/cm
知识点二.探究滑轮组的使用特点（竖直提升）
甲
乙
知识点二.探究滑轮组的使用特点（竖直提升）
n:承担动滑轮绳子的股数
n=2
n=3
n=5
n=4
n？？？
知识点二.探究滑轮组的使用特点（竖直提升）
绳子绕法：奇动偶定（n）
最省力绕法：从动滑轮开始
????总????
?
F=
S绳=nh
（不计绳重和摩擦）
G总
计动滑轮重，G总=G物+G动
不计动滑轮重，G总=G物
思考：V绳和V物有什么关系？
V绳=nV物
知识点二.探究滑轮组的使用特点（竖直提升）
s绳
h物
2.如图所示，某人使用滑轮组提升重物，清你判断这个滑轮组中能省多少力？（忽略绳重及摩擦）
练一练
n=6
斩关夺隘
3. 搬运工人用如图所示的滑轮组将一个重120 N的物体匀速提升
3 m，所用动滑轮重30 N，不计绳重及摩擦。求：
(1)拉力F的大小；
(2)若用该滑轮组同时提升4个这样的物体，拉力为多大？
解：(1)由图可知，n＝3，
由F＝1????(G＋G动)可得，
?
(2)若用该滑轮组同时拉4个这样的物体，则拉力：
F ′ ＝1????(G＋G动)
?
＝13?×(4×120 N＋30 N)＝170 N。
?
答：(1)拉力的大小为50 N；
(2)若用该滑轮组同时拉4个这样的物体，拉力为170 N。
F＝13(120N＋30N)=50N
?
斩关夺隘
（变形）搬运工人用如图所示的滑轮组将一个重120 N的物体匀速提升3 m，所用的拉力为50 N，不计绳重及摩擦。求：
动滑轮的重；
解：(1)由图可知，n＝3，
由F＝1????(G＋G动)可得，
?
G动＝3F－G＝ 3×50 N－120 N＝30 N；
答：动滑轮的重为30 N；

（不计绳重和摩擦）
n=_______
F=_____
S绳=___S物
V绳=___V物
知识点二.探究滑轮组的使用特点（水平拉动）
2
2
2
（不计绳重和摩擦）n
F=_____
S绳=___S物
V绳=___V物
n
n
技巧：①竖直看G，水平看f
②同一根绳上的力，处处相等
4. 如图所示装置，水平装置拉力的大小为20N，物体A重200N，若物体在水平面移动了2m，不计滑轮重、绳重和摩擦，求：
（1）物体A和水平面之间的摩擦 f ；
（2）拉力F 所做的功W
解：(1)由图可知，n＝3，
由F＝1?????f 可得，
?
f＝3F＝ 3×20 N＝60 N；
(2) 拉力F所作的功为：
W=Fs绳
＝ 20N ×3×2m＝120J
答：(1)物体A和水平面之间的摩擦为60 N；
(2)拉力F所作的功为120 J。
=F3s物
·
斩关夺隘
