(共25张PPT)
第 三 章 传感器

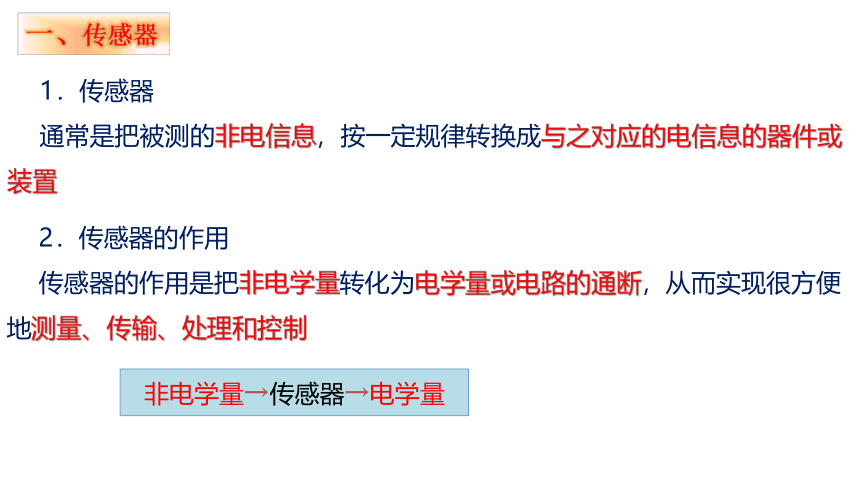

一、传感器
1．传感器
通常是把被测的非电信息，按一定规律转换成与之对应的电信息的器件或装置
2．传感器的作用
传感器的作用是把非电学量转化为电学量或电路的通断，从而实现很方便地测量、传输、处理和控制
非电学量→传感器→电学量
例1．有一些洗手间装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近干手机能使传感器工作，是因为(　　)
A．改变湿度　　　　　　　 B．改变温度
C．改变磁场 D．改变电容
√
人是一种导体，可以与其他导体构成电容器．
手靠近时改变了电容大小
二、敏感元件的原理

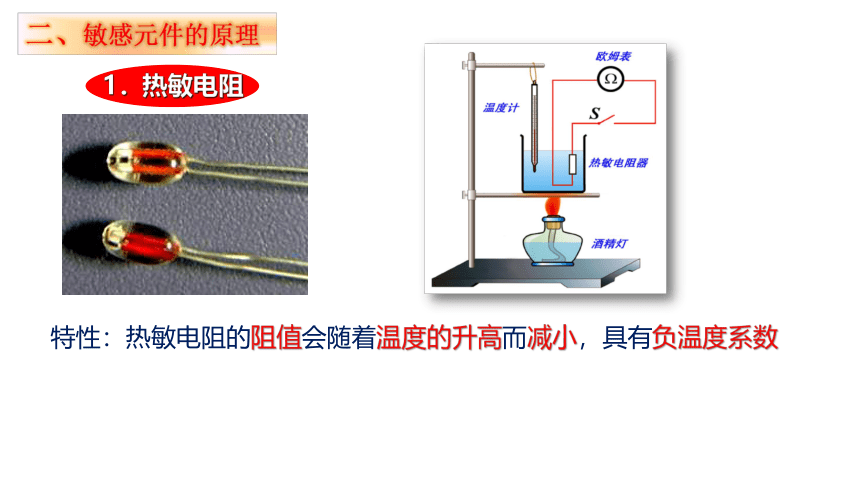

1．热敏电阻
特性：热敏电阻的阻值会随着温度的升高而减小，具有负温度系数

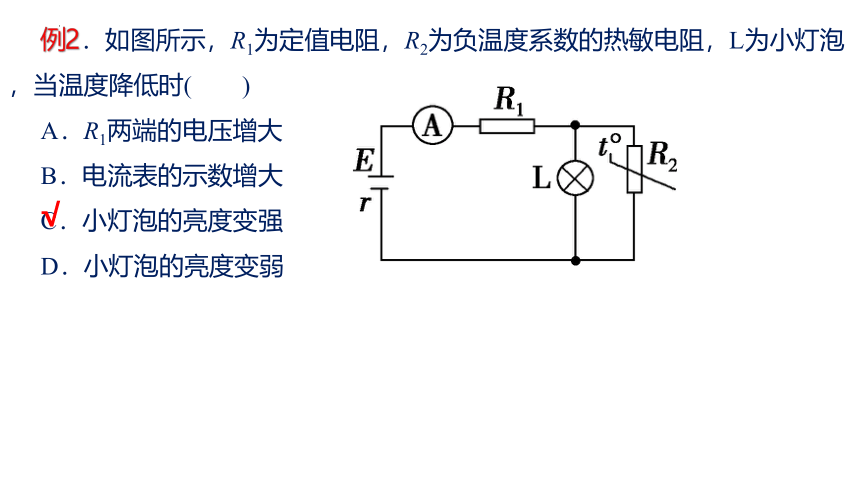

例2．如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时(　　)
A．R1两端的电压增大
B．电流表的示数增大
C．小灯泡的亮度变强
D．小灯泡的亮度变弱
√
2．干簧管

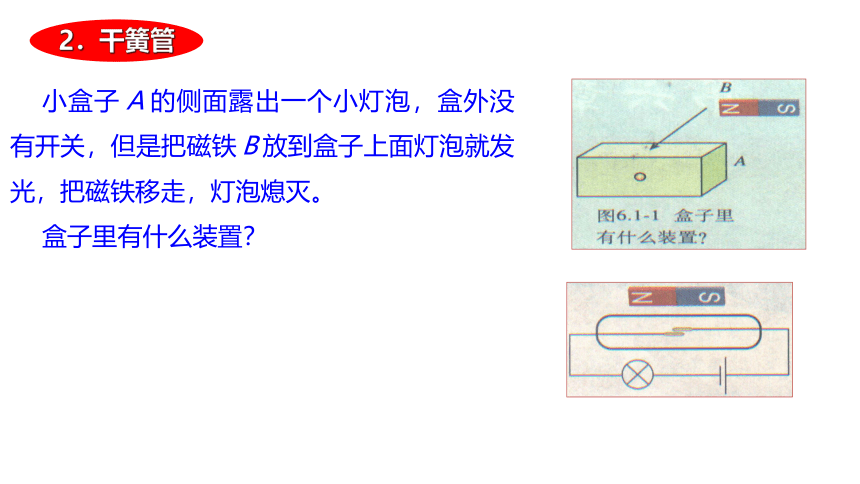

小盒子 A 的侧面露出一个小灯泡，盒外没有开关，但是把磁铁 B 放到盒子上面灯泡就发光，把磁铁移走，灯泡熄灭。
盒子里有什么装置？

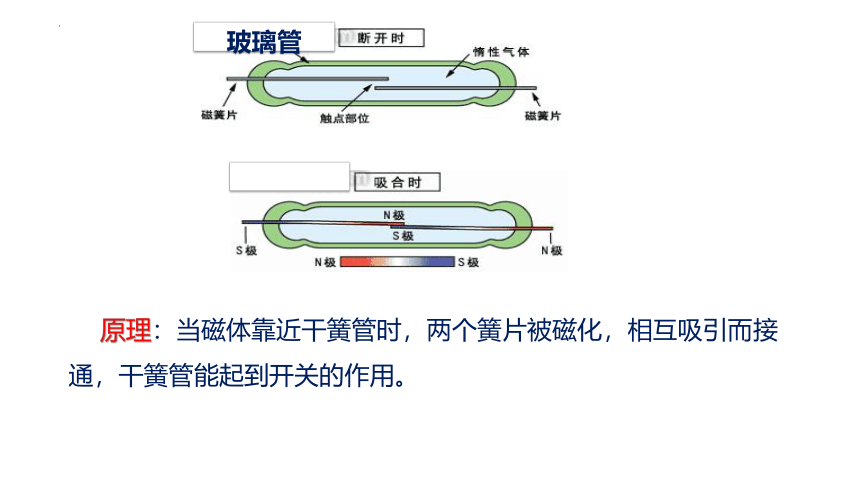

原理：当磁体靠近干簧管时，两个簧片被磁化，相互吸引而接通，干簧管能起到开关的作用。
玻璃管
3．光敏电阻

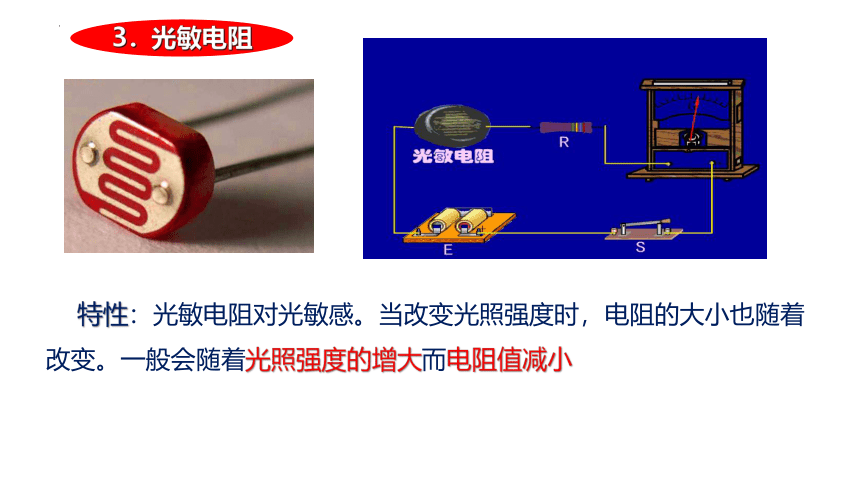

特性：光敏电阻对光敏感。当改变光照强度时，电阻的大小也随着改变。一般会随着光照强度的增大而电阻值减小
光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量

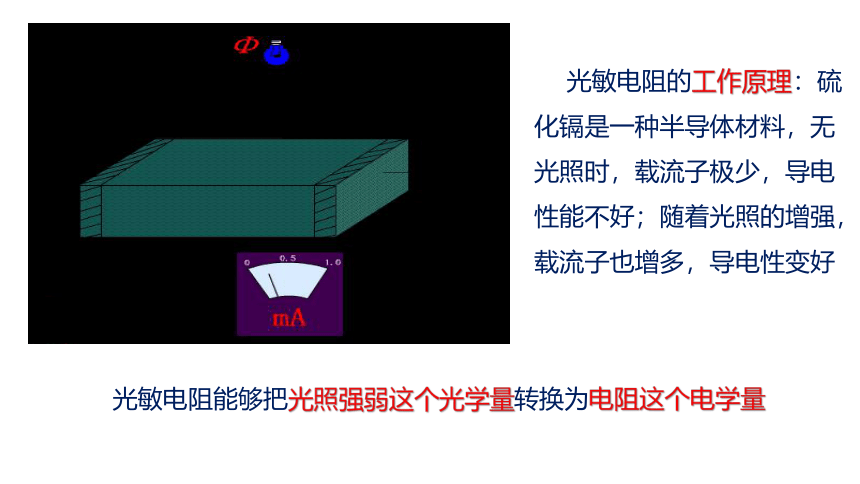

光敏电阻的工作原理：硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子也增多，导电性变好
例3．如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时(　　)
A．电压表的示数增大
B．R2中电流减小
C．小灯泡的功率增大
D．电路的路端电压增大
√
√
√
4．电容式传感器
如右图，被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动。物体位移的变化，就转换成了电容量的变化。
电容式位移传感器：把物体位移这个力学量转换为电容这个电学量
例4．电容式传感器是用来将非电信号转变为电信号的装置．由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而引起电容的变化，如图所示是四个电容式传感器的示意图，关于这四个传感器的作用，下列说法正确的是(　　)
A．甲图的传感器可以用来测量角度
B．乙图的传感器可以用来测量液面的高度
C．丙图的传感器可以用来测量压力
D．丁图的传感器只能用来测量速度
√
√
√
三、温度传感器
1．热双金属片温度传感器
原理：热胀冷缩
常温下两触点分离。温度升高，两种金属膨胀性能不同，双金属片形状发生变化，使触点接触
2．热双金属片温度传感器在电熨斗中的应用
①常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？
常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热．温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用
②熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？
熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性铜片升降，从而改变触点接触的难易，达到控制在不同温度的目的
例5．如图所示是自动调温式电熨斗，下列说法正确的是(　　)
A．常温时上下触点是接触的
B．双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲
C．原来温度控制在80 ℃断开电源，现要求60 ℃断开电源，应使调温旋钮下移一些
D．由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些
√
√
√
切断温度要升高则应使调温旋钮下移一些
2．热电阻传感器
金属热电阻
3．热敏电阻传感器
四、光传感器
1．光传感器是测量光信号的传感器
2．光电式转速表
哪个元件是光传感器
光电三极管是烟雾火警报警器中的光传感器
工作原理
报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管收不到LED发出的光，呈现高电阻状态．烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小．与传感器连接的电路检测出这种变化，就会发出警报
4．在防治“新冠”期间，在机场、车站等交通出入口，使用了红外线热像仪，红外线热像仪通过红外线遥感，可检测出经过它时的发热病人，从而可以有效控制疫情的传播．关于红外线热像仪，下列说法正确的是(　　)
A．选择红外线进行检测，主要是因为红外线光子能量小，可以节约能量
B．红外线热像仪通过发射红外线照射人体来检测
C．红外线热像仪同时还具有杀菌作用
D．一切物体都能发射红外线，而且物体在不同温度下发射的红外线的频率和强度不同
红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的
√
作业：
1、预习：3—4第1节简谐运动(看书)
2、完成：活页第7节课时2(P76~79)
