(共30张PPT)
第二节 让电灯发光
新课导入
电为我们工作时，类似于水，水有自己的流动路径→水路，而电大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？

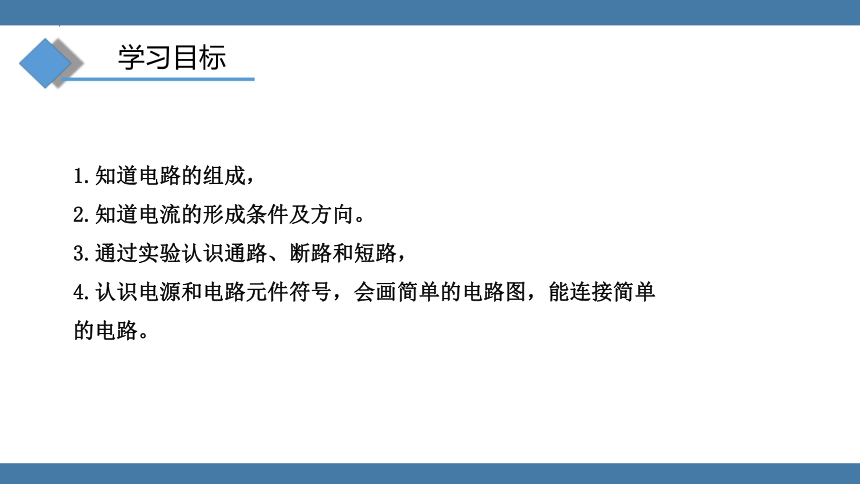

学习目标
1.知道电路的组成，
2.知道电流的形成条件及方向。
3.通过实验认识通路、断路和短路，
4.认识电源和电路元件符号，会画简单的电路图，能连接简单的电路。
一、电路的组成
课堂探究

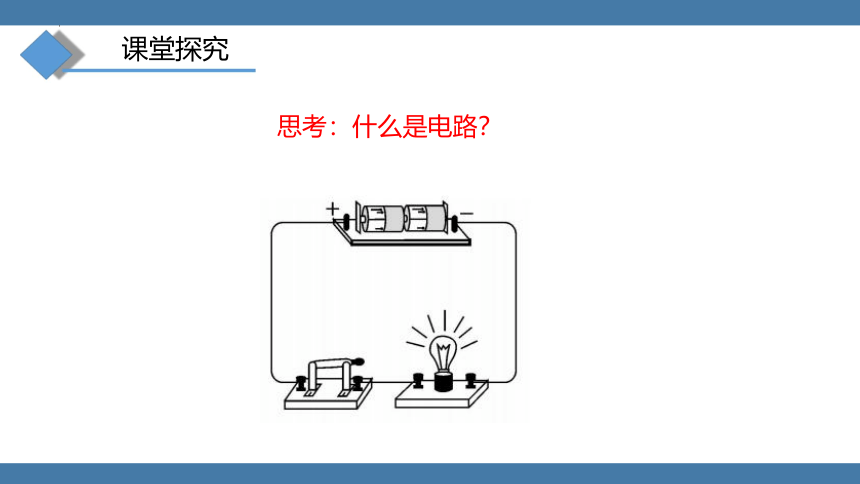

思考：什么是电路？

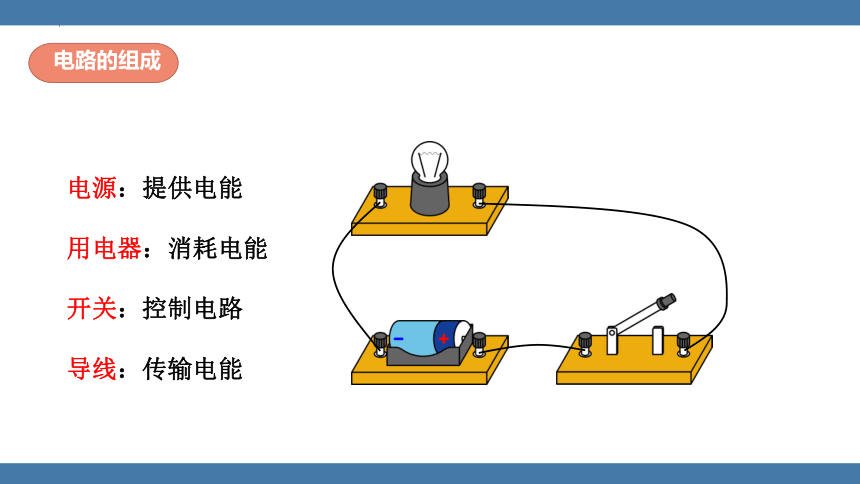

电源：提供电能
用电器：消耗电能
开关：控制电路
导线：传输电能
电路的组成

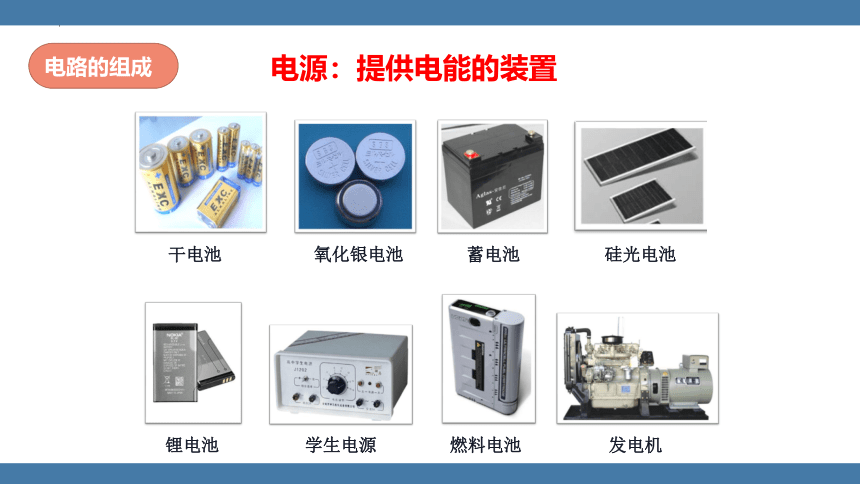

电源：提供电能的装置
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
电路的组成

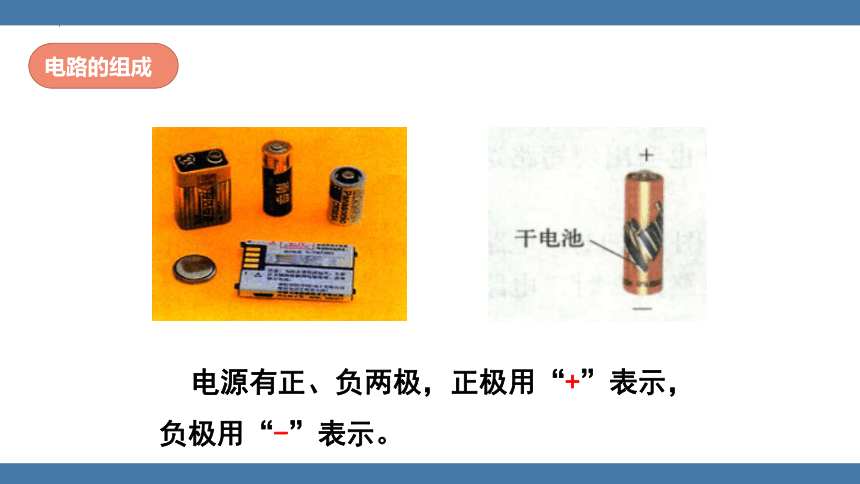

电源有正、负两极，正极用“+”表示，负极用“-”表示。
电路的组成

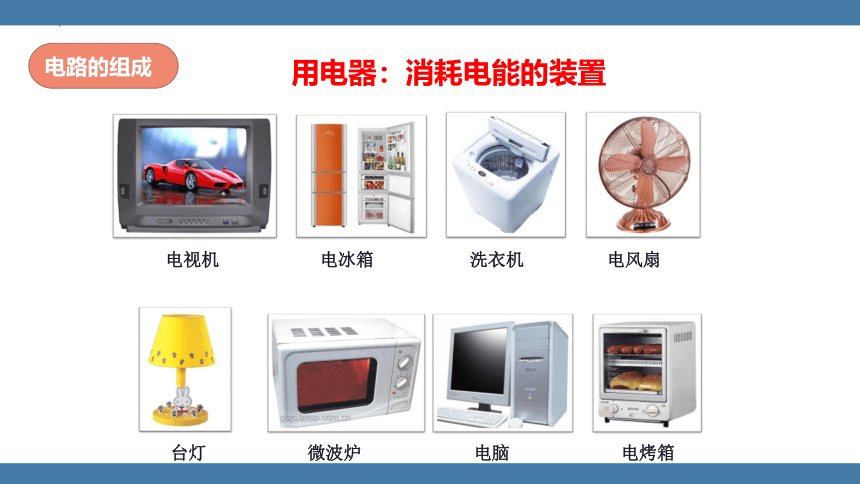

用电器：消耗电能的装置
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
电路的组成

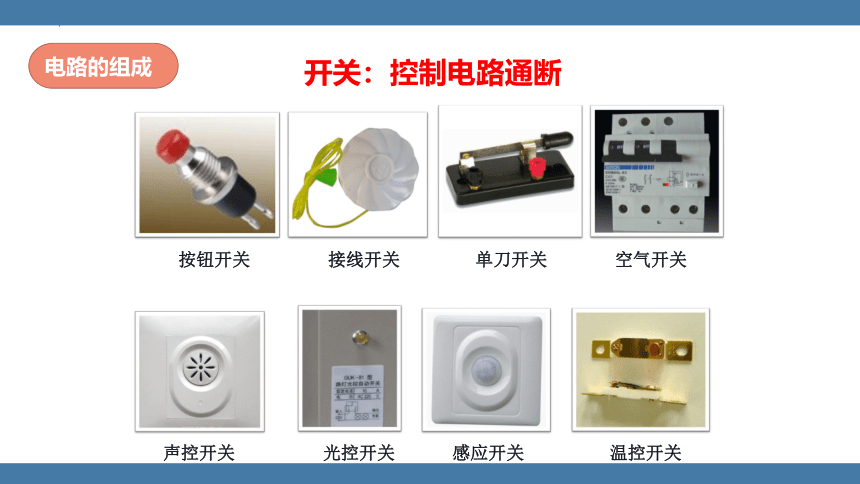

开关：控制电路通断
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
电路的组成
例 题

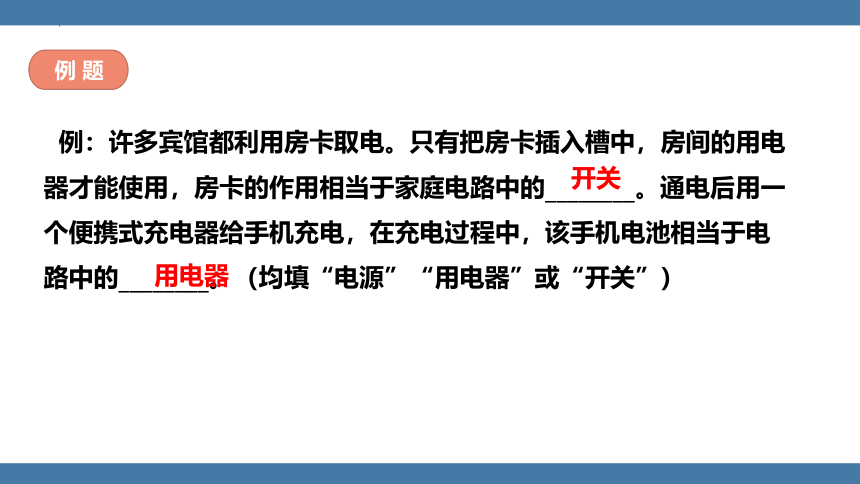

例：许多宾馆都利用房卡取电。只有把房卡插入槽中，房间的用电器才能使用，房卡的作用相当于家庭电路中的________。通电后用一个便携式充电器给手机充电，在充电过程中，该手机电池相当于电路中的________。（均填“电源”“用电器”或“开关”）
开关
用电器
二、电流
1．电流的形成：电荷的定向移动形成电流
闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
电荷的定向移动形成电流。
电流
电流
电流形成的微观理解
金属导线中电荷的组成
没有通电时自由电子的运动情况
电流形成的微观理解
电流
通电时自由电子的运动情况
电流形成的微观理解
电流
把正电荷移动的方向规定为电流的方向（负电荷移动的反方向）
在电池外部，自由电子从负极流向正极（电流从正极流向负极）
电流的方向
电路的三种状态
通路：处处连通的电路
开路：在某处断开的电路
(又称断路)
短路：
电源短路
局部短路
1、在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是（ ）
A.从地面流向尖端 B.没有电流
C.从尖端流向地面 D.无法确定
C
例 题
例 题
L1
L2
S1
S3
S2
2、在如图所示的电路中，当 S1 闭合，S2 、S3 断开时，L1 是________路，L2 是________路；当 S1 断开，S2 、S3 闭合时，L1 是________路，L2 是________路；当 S1 、S2 、S3 均闭合时，会发生________现象。
通路
断路
短路
通路
短路
三、电路图
图2是电饭锅下面的电路。是不是眼花缭乱？
图1
图2
用符号表示电路连接的图，叫做电路图。
电路图
+
灯 泡
干电池
开 关
交叉不相连接的导线
交叉相连接的导线
T形连接导线
电动机
M
电 阻
元件符号
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
电路图
这样画怎么样
元件不要画在拐角处
画电路图的要求
电路图
整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
电路图
（1）要用统一符号表示
（2）连线时要画得横平竖直
（3）元件不能画在拐角处（变阻器除外）
（4）线路要画得简洁、整齐、美观、布局合理
画电路图的要求
电路图
例 题
1、下列选项中与实物图对应的电路图是（　　）
A
例 题
2、请根据电铃的电路图，用画笔代替导线，连接相应的电路。
课堂小结
电
路
组成部分：
电路图：
连接状态：
通路
开路（断路）
短路
电源
用电器
开关
导线
器件符号
画法要求
