① 重力与弹力

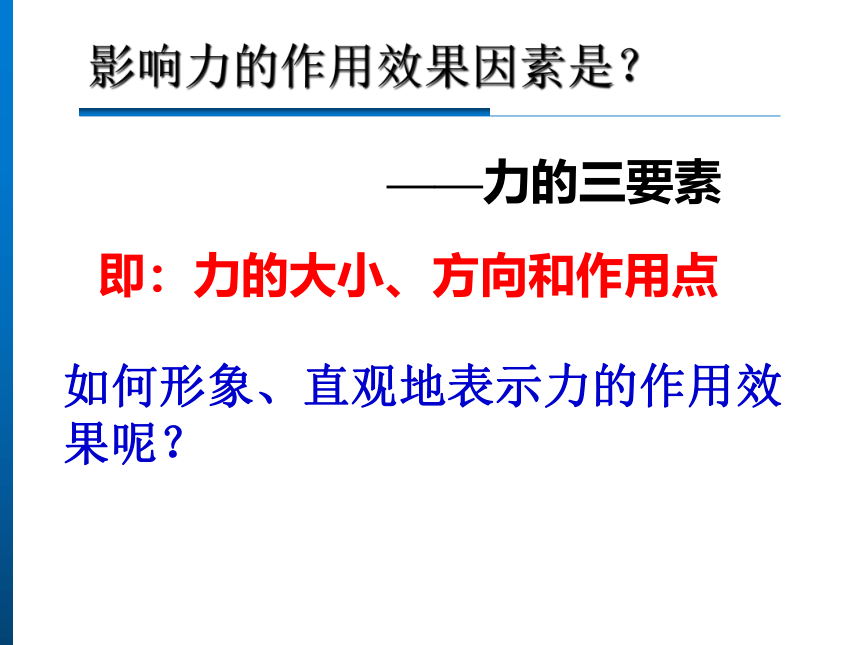

影响力的作用效果因素是？
——力的三要素
即：力的大小、方向和作用点
如何形象、直观地表示力的作用效果呢？

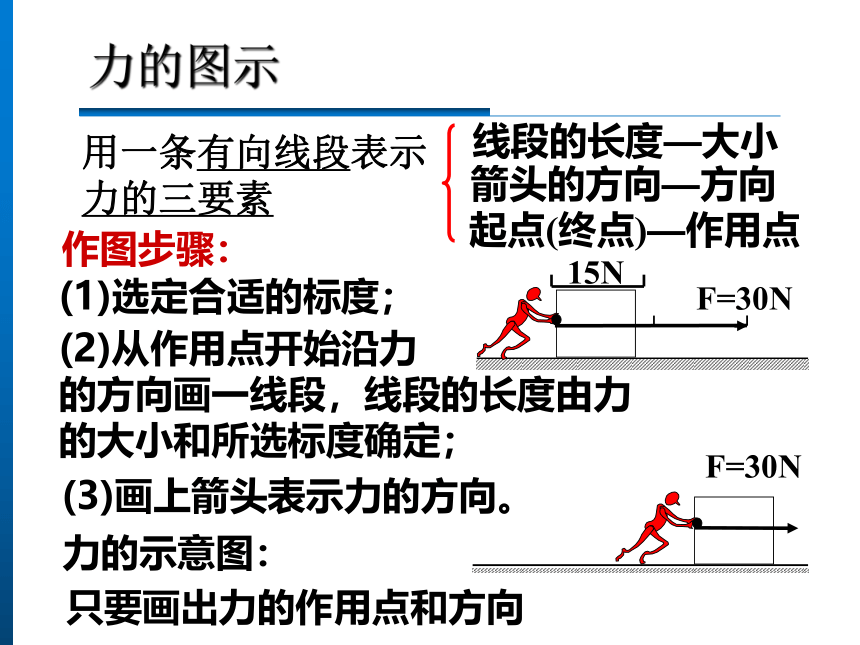

力的图示
作图步骤：
(1)选定合适的标度；
(2)从作用点开始沿力
的方向画一线段，线段的长度由力的大小和所选标度确定；
(3)画上箭头表示力的方向。
力的示意图：
只要画出力的作用点和方向
用一条有向线段表示力的三要素
15N
F=30N
F=30N
线段的长度—大小
箭头的方向—方向
起点(终点)—作用点
力的图示

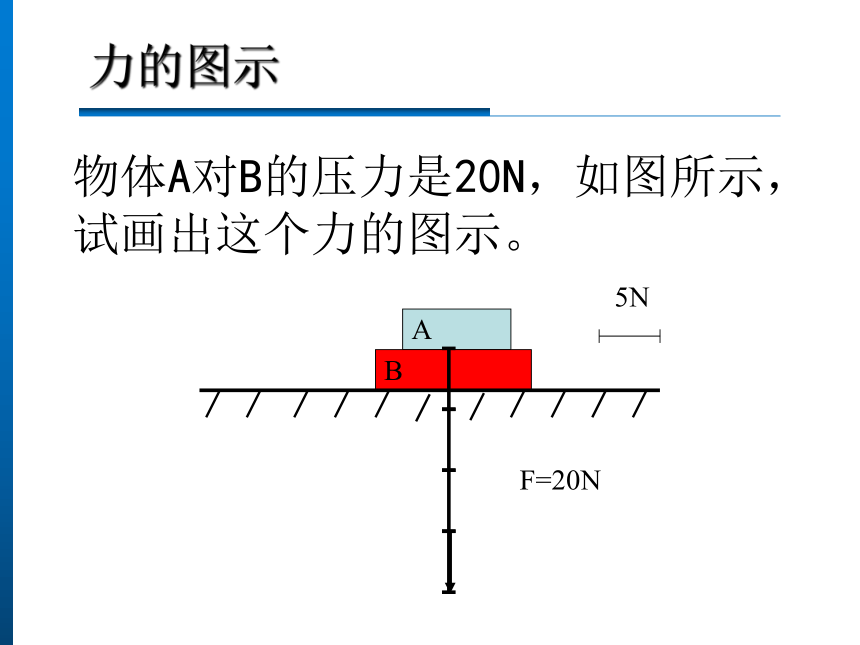

物体A对B的压力是20N，如图所示，试画出这个力的图示。
A
B
5N
F=20N
因为物体受到重力作用。
那么重力是怎样产生的呢？
物体为什么会下落
物体下落的运动是生活中一种常见的运动。
重力

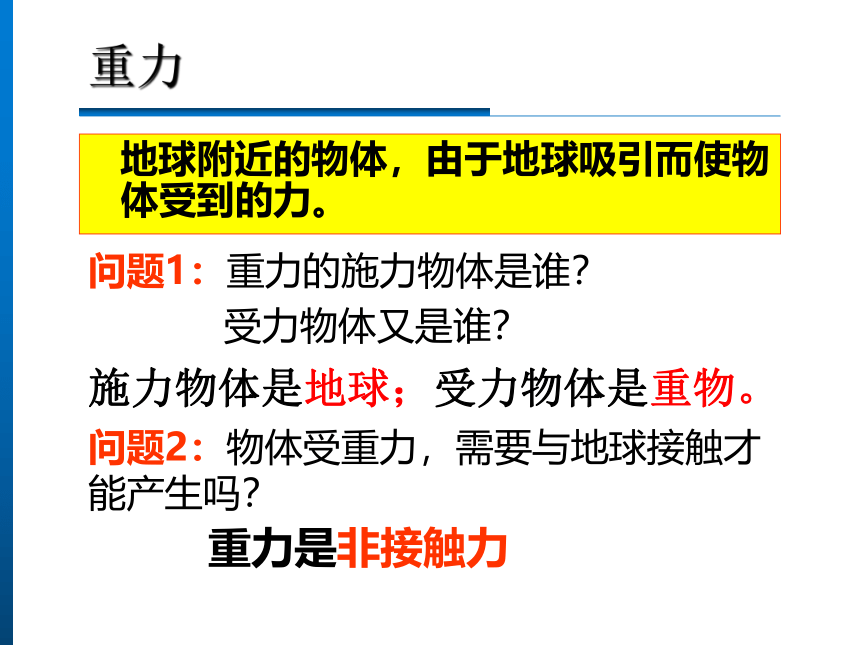

地球附近的物体，由于地球吸引而使物体受到的力。
问题1：重力的施力物体是谁？
受力物体又是谁？
问题2：物体受重力，需要与地球接触才能产生吗？
重力是非接触力
施力物体是地球；受力物体是重物。

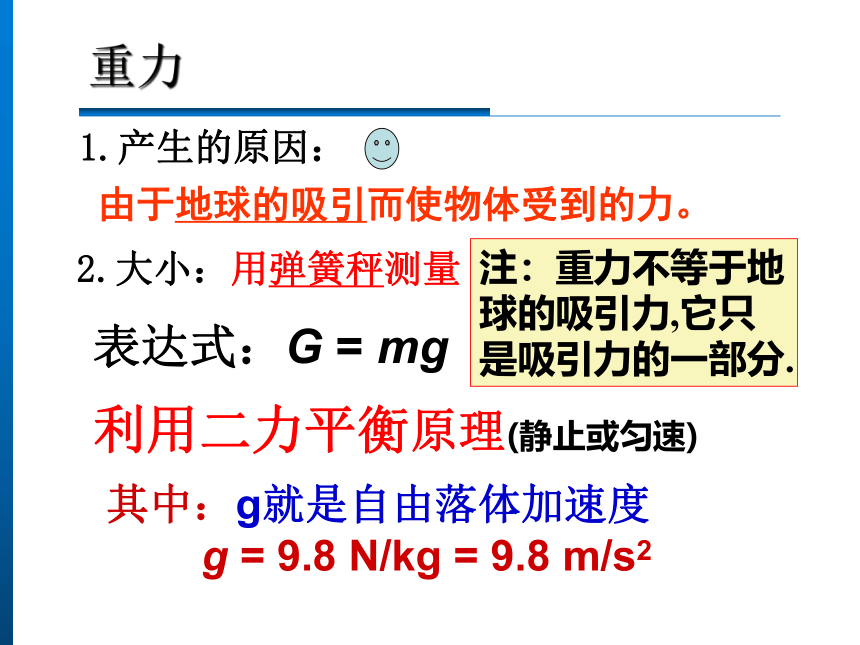

重力
1.产生的原因：
由于地球的吸引而使物体受到的力。
2.大小：用弹簧秤测量
注：重力不等于地球的吸引力,它只是吸引力的一部分.
利用二力平衡原理(静止或匀速)
表达式：G = mg
其中：g就是自由落体加速度
g = 9.8 N/kg = 9.8 m/s2
重力
3.重力的方向：
总是竖直向下
G
G
G

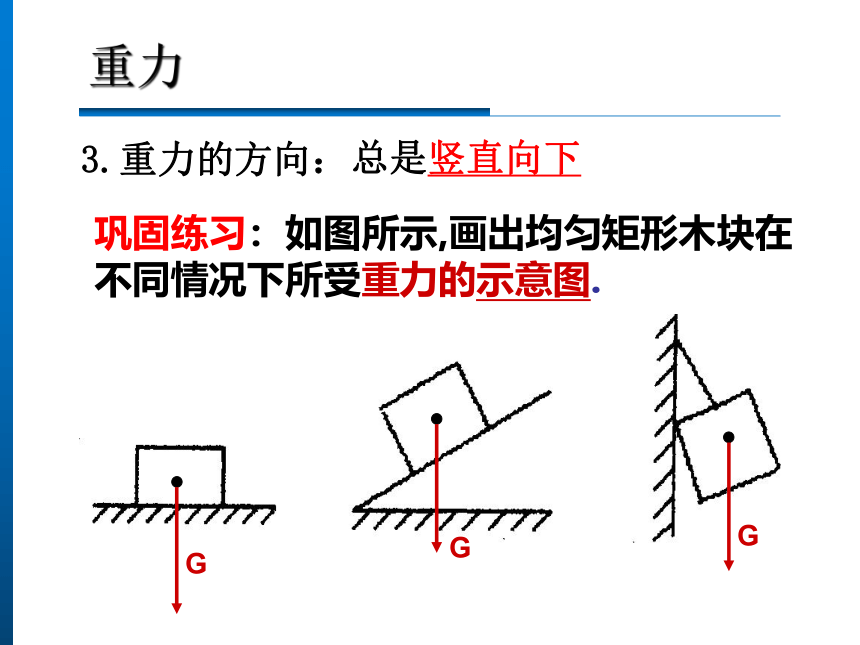

巩固练习：如图所示,画出均匀矩形木块在不同情况下所受重力的示意图.
1.重力的大小
②大小计算公式:G=mg
①重力的测量：测力计
g就是自由落体加速度（重力加速度）
2.重力的方向
竖直向下
应用：重锤线
3.重力的作用点:？
重力的三要素
重力

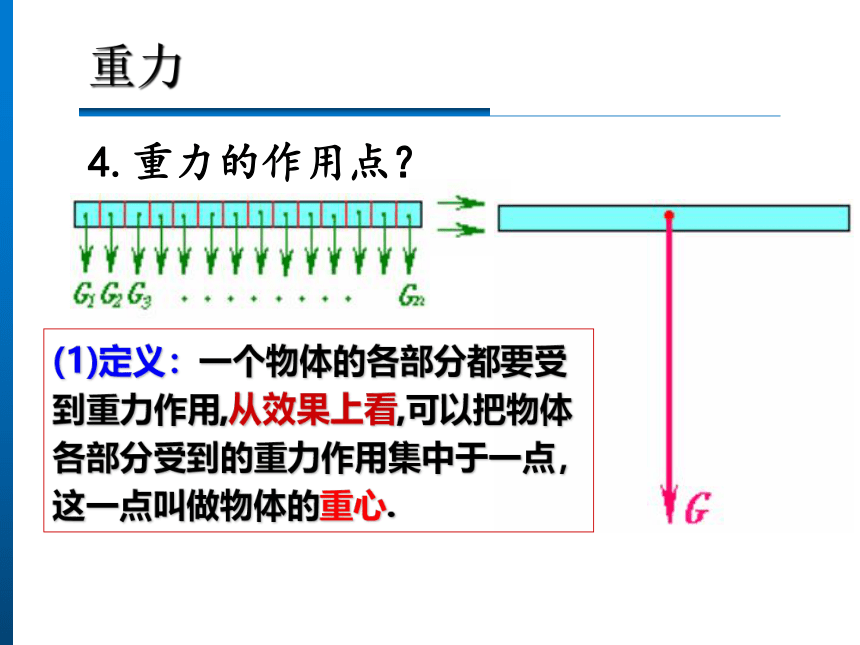

4.重力的作用点？
(1)定义：一个物体的各部分都要受到重力作用,从效果上看,可以把物体各部分受到的重力作用集中于一点，这一点叫做物体的重心.
重力

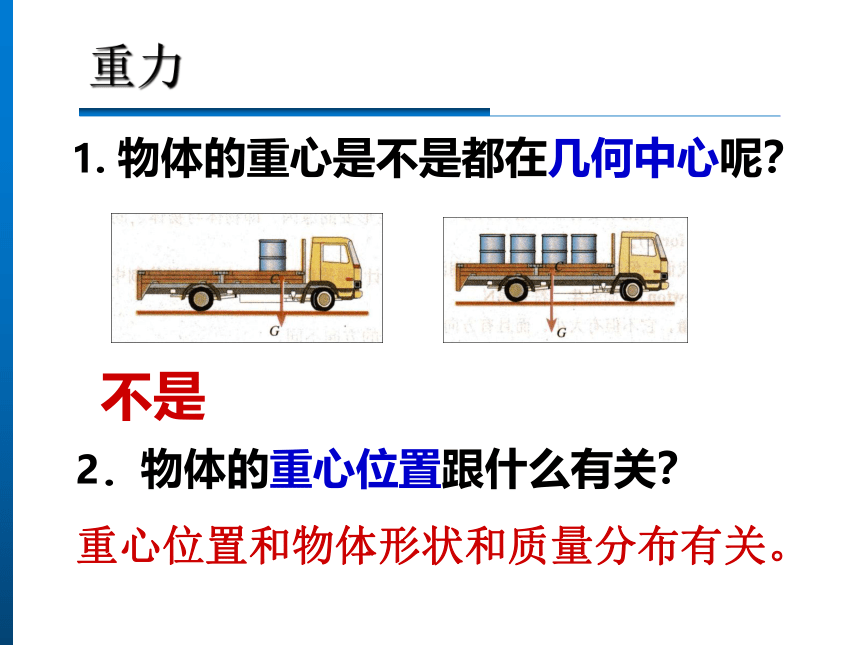

1. 物体的重心是不是都在几何中心呢？
不是
2. 物体的重心位置跟什么有关？
重心位置和物体形状和质量分布有关。
重力

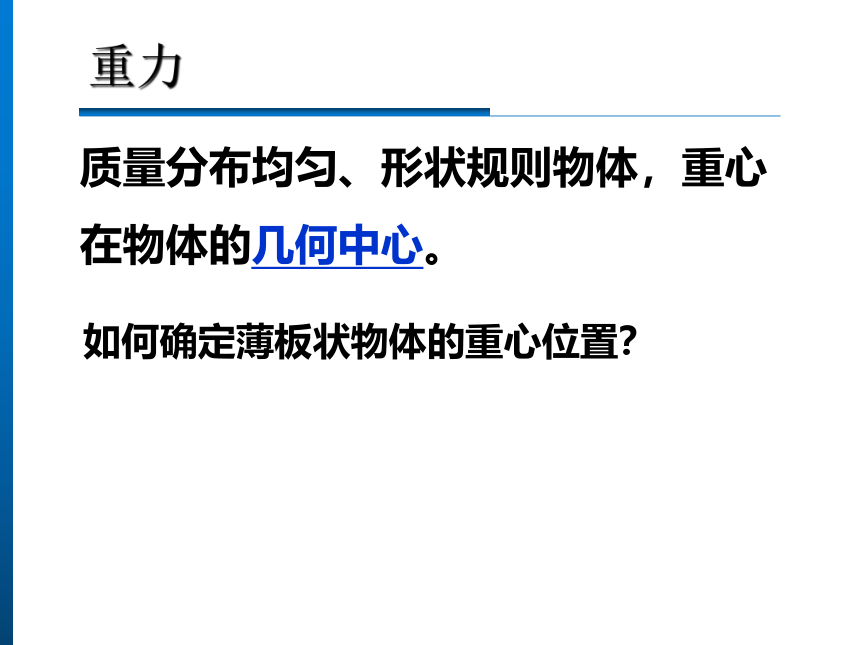

质量分布均匀、形状规则物体，重心在物体的几何中心。
如何确定薄板状物体的重心位置？
悬挂法测重心
悬挂法定重心的原理是什么？
二力平衡时,绳子拉力与重力处在同一直线上,重心必然在这条直线上。
注:物体重心的位置,可在物体上,也可在物体外.例:均匀球体的重心在球心处，而圆环的重心就不在环上，而在圆环的几何中心处。
例：一个圆形薄壳容器所受重力为G，用一细线悬挂起来,如图,现在容器里装满水,若在容器底部有一个小阀门,当小阀门打开让水慢慢流出,在此过程中,系统(包括容器和水)的重心位置:
A.慢慢下降;
B.慢慢上升;
C.先下降后上升;
D.先上升后下降;
（C ）
重心的理解
① 重力与弹力
弹力
生活中有些相互作用是在物体与物体接触时才发生的，这种相互作用可称为接触力。如，拉力、压力、支持力等。
这些动作的完成有什么共同特点？
弹力
1. 形变：物体在力的作用下形状或体积发生改变，叫做形变。
（1）物体在形变后能恢复原状，这种形变叫弹性形变。如弹簧形变。
（2）物体在形变后不能恢复原状，这种形变叫塑性形变。如橡皮泥形变。
（3）形变过大，超过一定的限度，撤去外力后，物体就不能完全恢复原来的形状，这个限度叫做弹性限度(承受极限)。
弹力
（4）一切物体在力的作用下都会发生形变。
有一些物体眼睛根本观察不到它的形变，
比如一些比较坚硬的物体，但是这些物体
都有形变，只不过形变很微小。
弹力
物体发生弹性形变后要恢复原状，如果有物体阻碍其恢复原状，则该物体与障碍物之间会……
2. 弹力 ：
（1）定义：发生弹性形变的物体由于要恢复原来的形状，对与它接触的物体发生力的作用，这种力叫做弹力。
（2）产生条件：
① 直接接触
② 发生弹性形变
弹力
例1：下列说法中正确的是 ( )
A.只要两物体相接触就一定产生弹力
B.只要两物体相互吸引就一定产生弹力
C.只要物体发生形变就一定有弹力产生
D.只有发生弹性形变的物体才会对与它接触的物体产生弹力作用
弹力
例2：关于弹力的产生，下列说法正确的是
A.木块放在桌面上受到向上的弹力，是
由于木块发生微小形变而产生的
B.木块放在桌面上受到向上的弹力，是
由于桌面发生微小形变而产生的
C.挂在悬线下的物体受到向上的拉力，
是由于悬线发生微小形变而产生的
D.挂在悬线下的物体受到向上的拉力，
是由于物体发生微小形变而产生的
弹力
根据形变的有无
明显形变
拉伸形变
压缩形变
弯曲形变
扭转形变
（3）弹力有无的判断
微小形变？
弹力
假设推理法
A
B
光滑水平面并排放着静止的木块A、B
假设A、B间有弹力
以B为研究对象，B受力：
G
N地
NA→B
B不可能静止，所以A、B间没有弹力
弹力
判断球与斜面间有无弹力
假设球与斜面间有弹力
以球为研究对象，球受力：
G
T
N斜面→球
球不可能静止，所以球与斜面间没有弹力
弹力
光滑球静止在水平地面
假设球与木块间有弹力
以球为研究对象，球受力：
G
N
N木块→球
球不可能静止，所以球与斜面间没有弹力
弹力
（4）弹力的方向：和施力物体恢复形变方向相同。
常见几种弹力的方向：
压力和支持力垂直于物体的接触面，
拉力指向物体收缩的方向。
弹力
a、曲面与平面接触
N
N
N`
曲面与平面间弹力方向：
过接触点垂直平面指向受力物体
弹力
b、点与平面接触
N
N`
点与平面间弹力方向：
过接触点垂直平面指向受力物体
光滑斜面
A
B
NA
NB
弹力
c、曲面与曲面接触
曲面与曲面间弹力方向：
与过接触点的公切面垂直并指向受力物体
半球形的碗
N
A
B
N
NB对A
弹力
G
Ta
Tb
a
b
d、绳子所产生的弹力
弹力的大小
1、内容：弹簧发生弹性形变时，弹力的大小跟弹簧伸长（或缩短）的长度成正比。
2、公式： F ＝ k⊿x
其中：k——弹簧的劲度系数
单位：牛每米,符号N/m
⊿x——弹簧伸长（或缩短）的长度
}
弹力的大小
例3：一弹簧受到80牛的拉力作用时弹簧伸长为14㎝，弹簧受到40牛的压力作用时，弹簧长度为8㎝，试求该弹簧的劲度系数与原长．
解析：弹簧受拉力伸长时胡克定律的形式
为F1=k(L1-L0) ，
即80=k(14- L0)
弹簧受压力缩短时胡克定律的形式
为F2=k(L0 -L2) ，
即40=k(L0 - 8)
由上面两式可得到
k=20 N/cm , L0= 10 cm
A
B
A
A
F
A
A
A
A
FN
FN
FN
FN
FN
FN
FN
FN
FN
FN
FN
FN
FN
F
FN
F
FN
FN
