第十七章 欧姆定律
欧姆定律
第2节
回顾与复习
电压 电阻 R/Ω 电流 I/A
3V 5 0.6
10 0.3
15 0.2
20

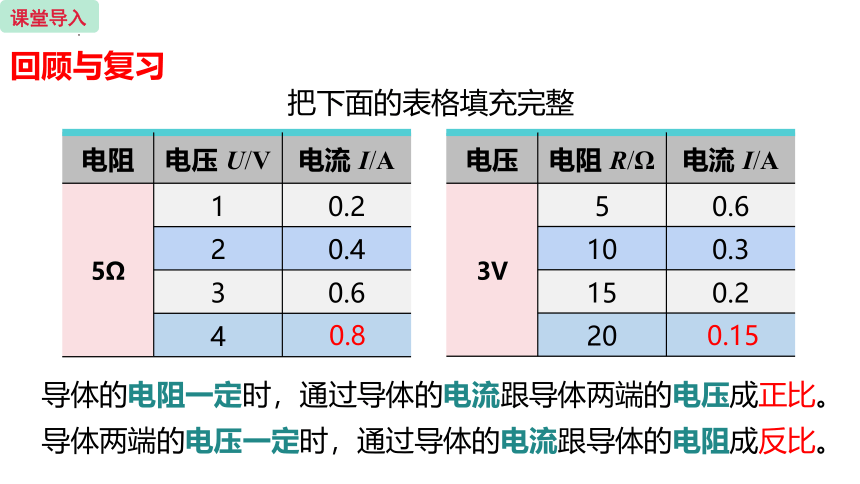

电阻 电压 U/V 电流 I/A
5Ω 1 0.2
2 0.4
3 0.6
4
导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
把下面的表格填充完整
导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。
0.8
0.15
课堂导入
一、欧姆定律
欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体两端的电阻成反比。
公式：
适用范围：纯电阻电路
课堂探究
欧姆1789年3月16日出生于德国埃尔朗根的一个锁匠世家。父亲是一位锁匠，母亲是裁缝的女儿。虽然欧姆的父母亲从未受过正规教育，但是他的父亲具有高水平的自学能力，这足以让他给孩子们出色的教育。
从1820年起，他开始研究电磁学。欧姆的研究工作是在十分困难的条件下进行的。他不仅要忙于教学工作，而且图书资料和仪器都很缺乏，他只能利用业余时间，自己动手设计和制造仪器来进行有关的实验。1826年， 欧姆发现了电学上的一个重要定律，欧姆定律。
欧姆（1787-1854）
课堂探究
I =
R
U
V
Ω
A

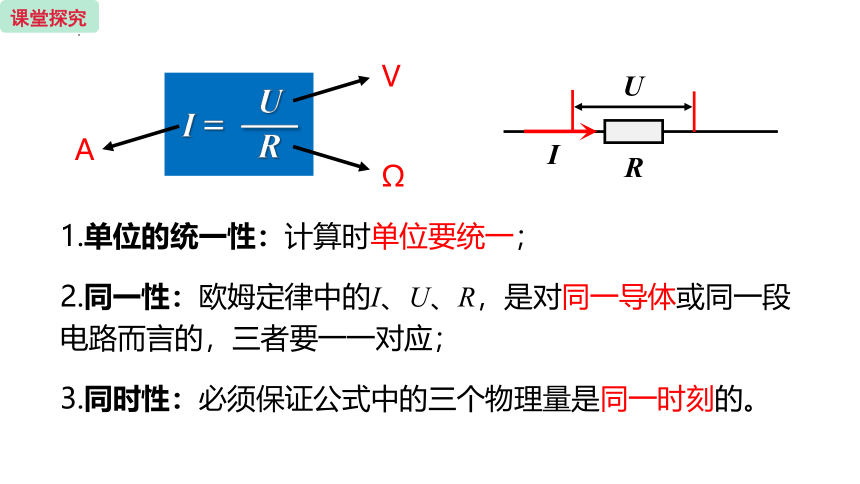

1.单位的统一性：计算时单位要统一；
2.同一性：欧姆定律中的I、U、R，是对同一导体或同一段电路而言的，三者要一一对应；
U
I
R
3.同时性：必须保证公式中的三个物理量是同一时刻的。
课堂探究
I =
R
U
U = IR
R =
I
U

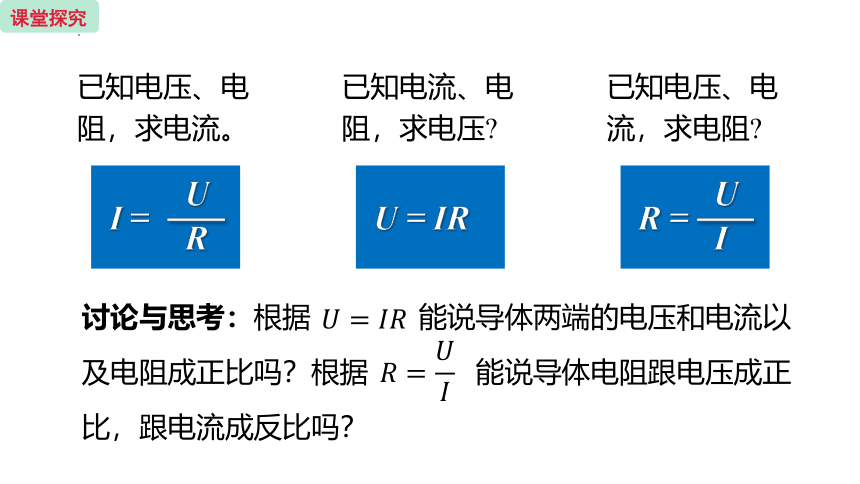

已知电压、电阻，求电流。
已知电流、电阻，求电压
已知电压、电流，求电阻
讨论与思考：根据 能说导体两端的电压和电流以及电阻成正比吗？根据 能说导体电阻跟电压成正比，跟电流成反比吗？
课堂探究
二、欧姆定律的应用

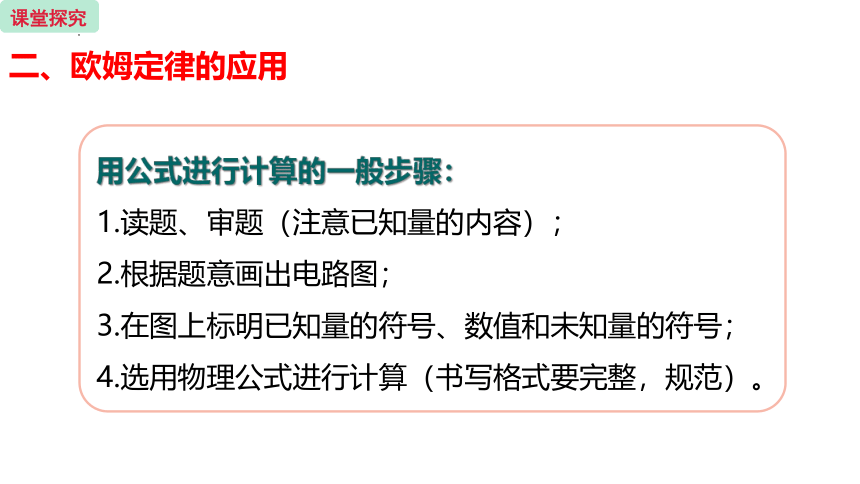

用公式进行计算的一般步骤：
1.读题、审题（注意已知量的内容）；
2.根据题意画出电路图；
3.在图上标明已知量的符号、数值和未知量的符号；
4.选用物理公式进行计算（书写格式要完整，规范）。
课堂探究
一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。
U=12V
R=30Ω
I
解：由欧姆定律得
例题
课堂探究
在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
RL=20 Ω
I=0.6 A
A
R'
L
解：由欧姆定律得
例题
课堂探究
如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R 的阻值。
解：由欧姆定律得
U=6V
I=0.3V
例题
课堂探究
一只电流表的内部电阻值是0.15Ω，最大量程是3A，若直接接在3V的电源上，求通过电流表的电流？结果说明了什么？
一只电压表的内部电阻值是10kΩ，最大量程是15V。把它接到某段电路两端时，通过它的电流是1mA，此电表是否安全？
解：由欧姆定律得
解：由欧姆定律得
例题
课堂探究
在探究电流与电压关系的实验中，有一同学误把电压表接在滑动变阻器两端，发现电压表示数为1.5V。已知定值电阻R的大小为5Ω，电路两端电压为4.5V。请你帮助这名同学判断一下此时流经定值电阻R的电流为多少安培？
V
A
U=4.5V
UP=1.5V
R=5Ω
解：在串联电路中
由欧姆定律得
例题
课堂探究
小新想了解一下铅笔芯电阻的大小，他在一支铅笔芯两端加了3V的电压，测得通过铅笔芯的电流是0.15A，则该铅笔芯的电阻应是多大？若加在铅笔芯两端的电压增加到6V时，通过它的电流又是多少安培？
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
例题
课堂探究
欧姆定律
欧姆定律
欧姆定律的简单计算
导体中的电流，跟导体两端的电压成正比，跟导体两端的电阻成反比。
适用范围与注意事项
表达式
课堂总结
1.关于欧姆定律，下列说法正确的是( 　　)
A.通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越高，这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
D.导体的电阻与电压成正比，与电流成反比
C
课堂练习
2.如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于10mA，那么此人身体接触的电压不能大于（ ）
A．5V B. 15V C．30V D．36V
C
3.甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　)
A．1∶1 　B．2∶1　
C．4∶3　 D．3∶1
D
课堂练习
4.如图所示为A、B 两个导体的I -U 图线,由图线可知( 　　)
A.RA>RB
B.RAC.RA=RB
D.无法确定
B
O
I
U
A
B
课堂练习
5. 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.4A。
(1)已知灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
(2)若电源电压为10V，求滑动变阻器连入电路的电阻。
解：(1)由欧姆定律得
(2)在串联电路中
课堂练习
6. 在图所示的电路中，电阻R1的阻值是5Ω，通过R1的电流I1 是0.6A，干路中的电流 I 是0.8A。
求：（1）电源的电压;（2）R2的阻值。
解：(1)由欧姆定律得
(2)在并联电路中
课堂练习
