3.2 电阻
第三章 恒定电流
必修3 恒定电流
与长度有关

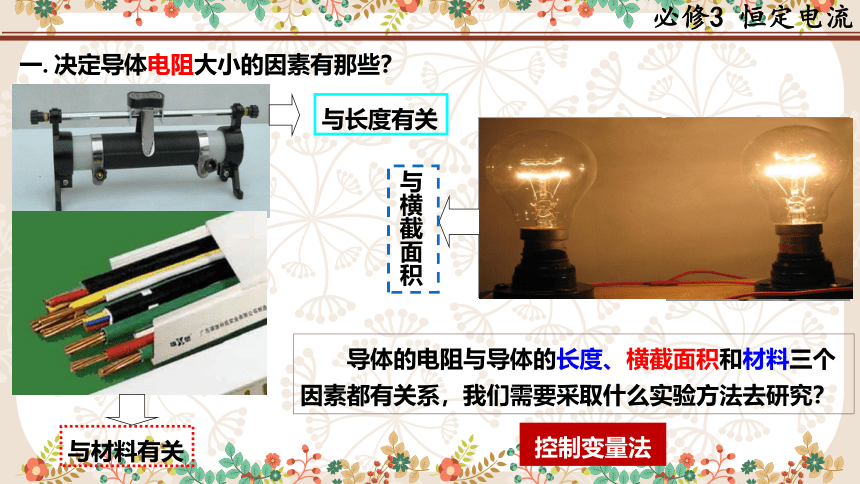

一. 决定导体电阻大小的因素有那些？
与材料有关
与横截面积
控制变量法
导体的电阻与导体的长度、横截面积和材料三个因素都有关系，我们需要采取什么实验方法去研究？
必修3 恒定电流

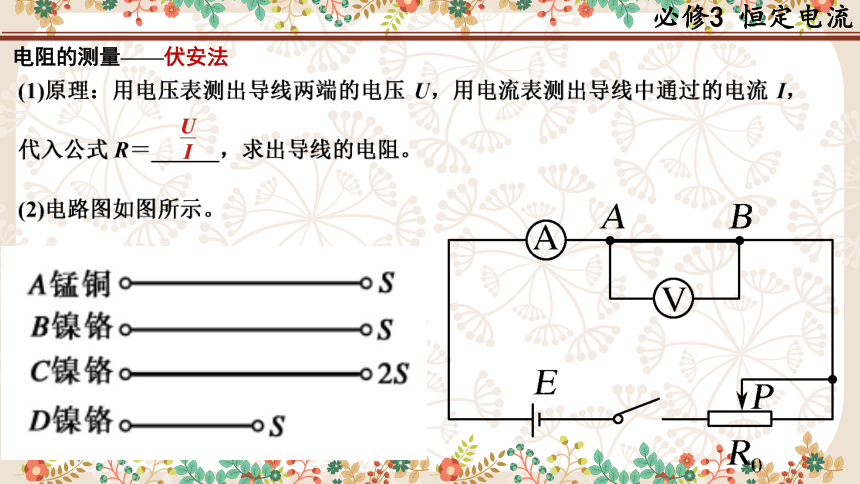

电阻的测量——伏安法
必修3 恒定电流

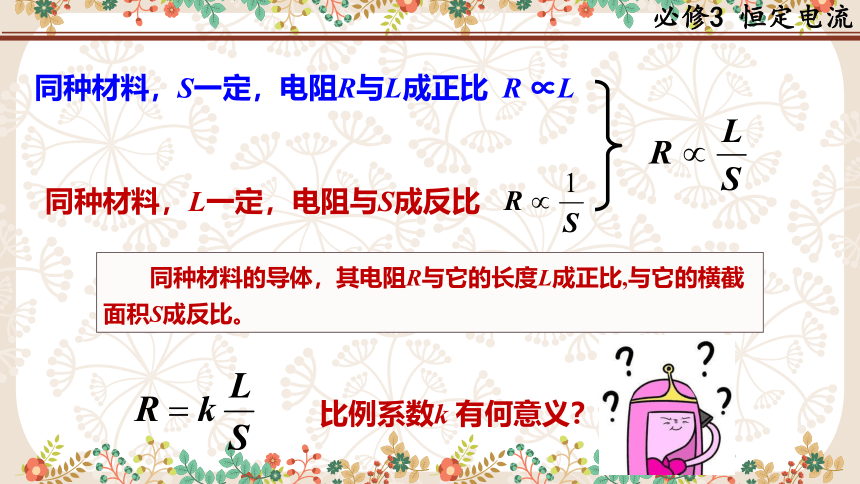

同种材料，S一定，电阻R与L成正比 R ∝L
同种材料，L一定，电阻与S成反比
同种材料的导体，其电阻R与它的长度L成正比,与它的横截面积S成反比。
比例系数k 有何意义？
必修3 恒定电流

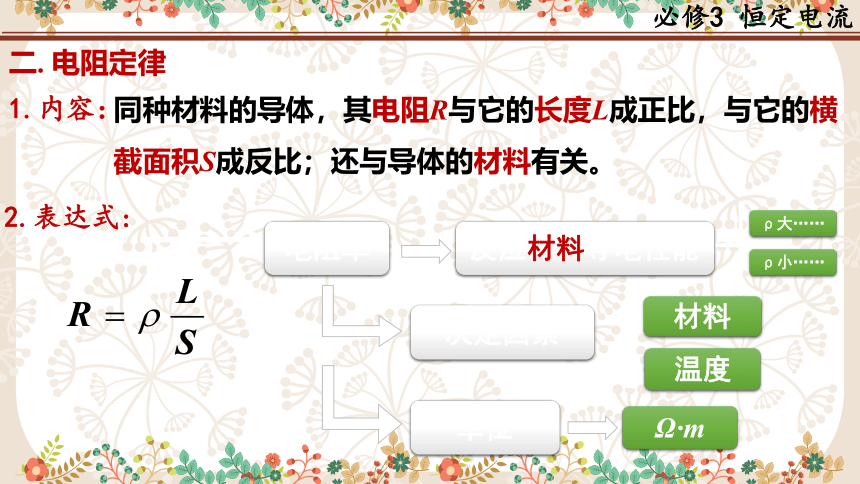

二. 电阻定律
1.内容：
同种材料的导体，其电阻R与它的长度L成正比，与它的横截面积S成反比；还与导体的材料有关。
2.表达式:
电阻率
反应材料导电性能
ρ大……
ρ小……
决定因素
材料
温度
单位
Ω·m

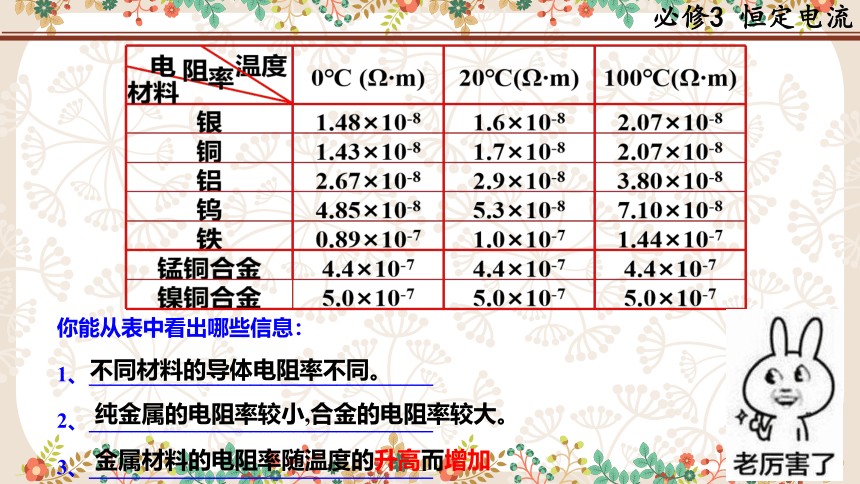

你能从表中看出哪些信息：
1、________________________________
2、________________________________
3、________________________________
必修3 恒定电流
纯金属的电阻率较小,合金的电阻率较大。
不同材料的导体电阻率不同。
金属材料的电阻率随温度的升高而增加
必修3 恒定电流

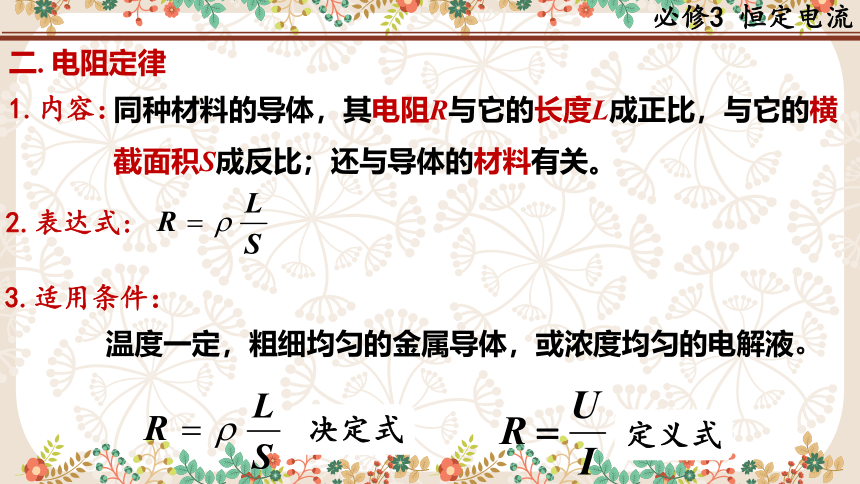

二. 电阻定律
1.内容：
同种材料的导体，其电阻R与它的长度L成正比，与它的横截面积S成反比；还与导体的材料有关。
2.表达式:
3.适用条件：
温度一定，粗细均匀的金属导体，或浓度均匀的电解液。
决定式
定义式
必修3 恒定电流

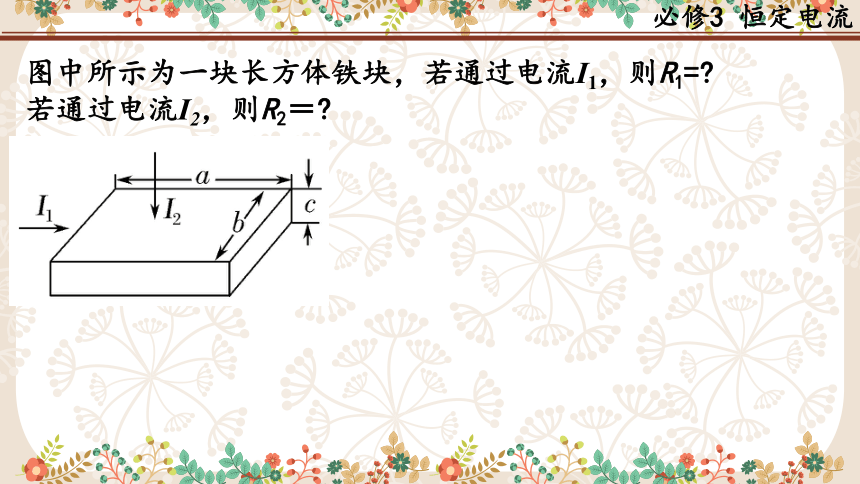

图中所示为一块长方体铁块，若通过电流I1，则R1=
若通过电流I2，则R2＝
必修3 恒定电流

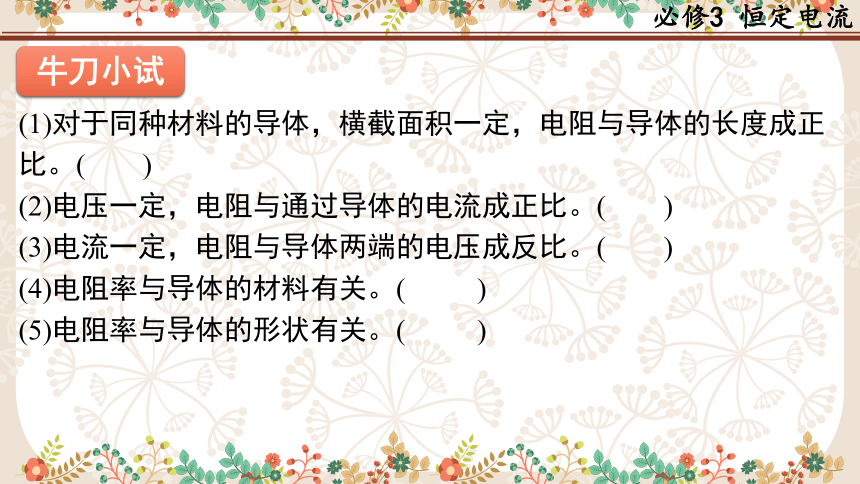

(1)对于同种材料的导体，横截面积一定，电阻与导体的长度成正比。( )
(2)电压一定，电阻与通过导体的电流成正比。( )
(3)电流一定，电阻与导体两端的电压成反比。( )
(4)电阻率与导体的材料有关。( )
(5)电阻率与导体的形状有关。( )
牛刀小试
必修3 恒定电流
必修3 恒定电流
必修3 恒定电流
必修3 恒定电流
三. 导体的伏安特性曲线
在实际应用中，常用横坐标表示电压U，用纵坐标表示电流I，这样画出的导体的I－U图像(如甲)，叫做导体的伏安特性曲线。
图像上任意一点与坐标原点连线的斜率有啥意义？
图甲所示中R2R1
必修3 恒定电流
导体电阻等于图线上点
(Un，In)与坐标原点连线的斜率的倒数，而不等于该点切线斜率的倒数！
割线！
必修3 恒定电流
电流
与
电压
线性元件
非线性元件
金属导体、电解质溶液等。
气态导体、二极管等。
是否
成正比
必修3 恒定电流
必修3 恒定电流
必修3 恒定电流
四. 电阻的应用
可变电阻、高压线绝缘子……
滑动变阻器
(1)原理：利用改变连入电路的电阻丝的长度改变电阻。
必修3 恒定电流
一上一下
限流接法
一上两下
分压接法
必修3 恒定电流
必修3 恒定电流
