测量工具
测金属丝电阻率
第三章 恒定电流
一、游标卡尺的测量原理及使用

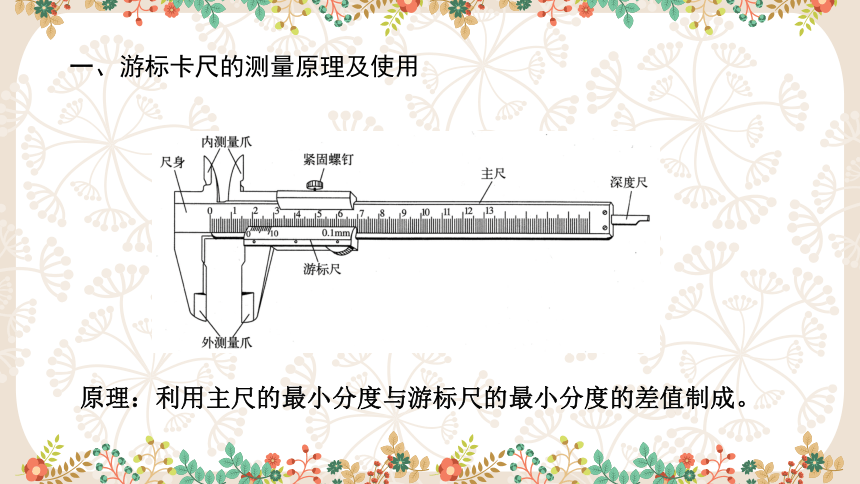

原理：利用主尺的最小分度与游标尺的最小分度的差值制成。
一、游标卡尺的测量原理及使用
原理：利用主尺的最小分度与游标尺的最小分度的差值制成。
一、游标卡尺的测量原理及使用

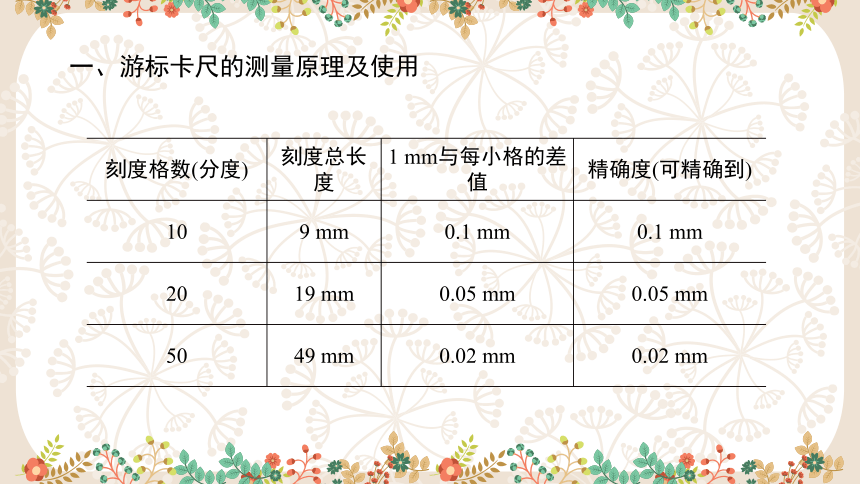

刻度格数(分度) 刻度总长度 1 mm与每小格的差值 精确度(可精确到)
10 9 mm 0.1 mm 0.1 mm
20 19 mm 0.05 mm 0.05 mm
50 49 mm 0.02 mm 0.02 mm

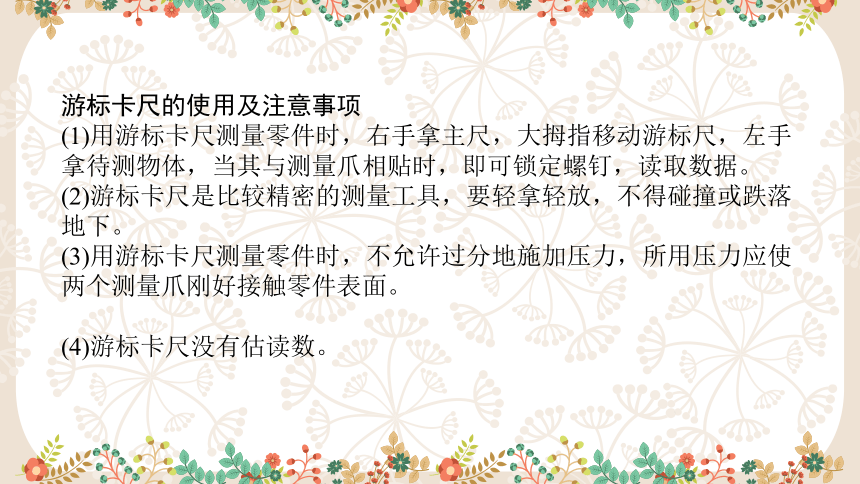

游标卡尺的使用及注意事项
(1)用游标卡尺测量零件时，右手拿主尺，大拇指移动游标尺，左手拿待测物体，当其与测量爪相贴时，即可锁定螺钉，读取数据。
(2)游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。
(3)用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个测量爪刚好接触零件表面。
(4)游标卡尺没有估读数。
二、螺旋测微器的测量原理及使用

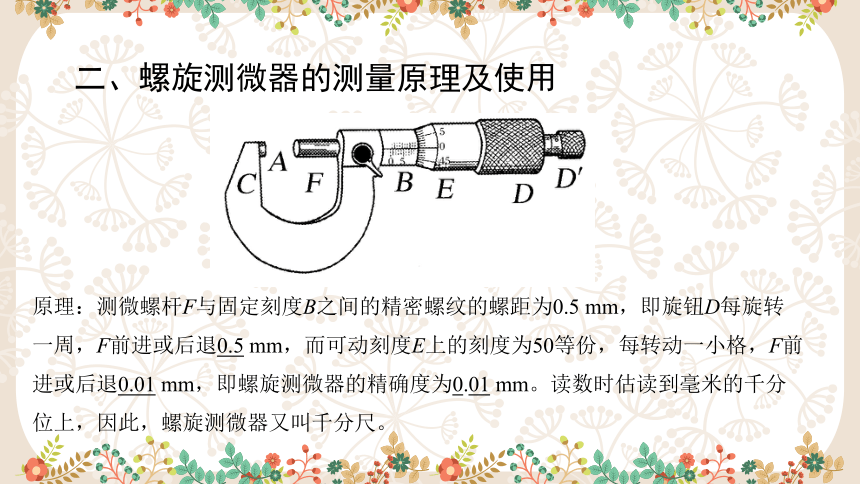

原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
二、螺旋测微器的测量原理及使用

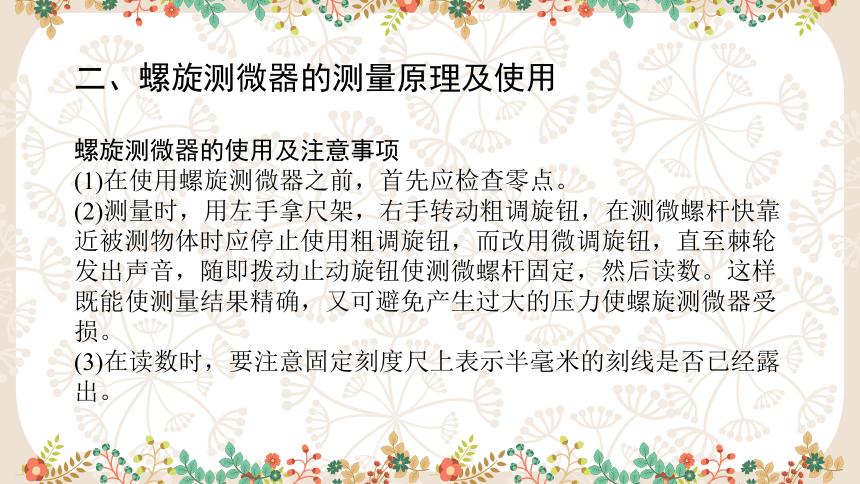

螺旋测微器的使用及注意事项
(1)在使用螺旋测微器之前，首先应检查零点。
(2)测量时，用左手拿尺架，右手转动粗调旋钮，在测微螺杆快靠近被测物体时应停止使用粗调旋钮，而改用微调旋钮，直至棘轮发出声音，随即拨动止动旋钮使测微螺杆固定，然后读数。这样既能使测量结果精确，又可避免产生过大的压力使螺旋测微器受损。
(3)在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。
限流式 分压式
电路图
分析
变化范围
特点 连接简单；耗电少；调节范围小 复杂；耗电多；调节范围大
二、测量金属丝的电阻率
1.实验目的
(1)测量金属丝的电阻率。
(2)学习伏安法测电阻的方法。
2.实验器材
刻度尺、_____________、学生电源、____________、电压表、电流表、开关、金属丝、导线。
螺旋测微器
滑动变阻器
3.实验原理
外
限流式
毫米刻度尺
螺旋测微器
4.实验步骤
(1)用_____________在不同位置多次测量金属丝的直径，算出其平均值。
(2)把金属丝两端固定在接线柱上使其拉直，用_______多次测量接入电路部分的金属丝的长度，算出其平均值。
(3)按设计的电路图连接电路，并将滑动变阻器的滑片置于阻值最大端。
(4)闭合开关，改变滑片位置，测出若干组电流、电压值，填入设计的表格中。
(5)测量结束后打开开关，拆除电路，整理实验器材。
螺旋测微器
刻度尺
5.数据分析
6.注意事项
(1)因一般金属丝电阻较小，为了减小实验的系统误差，必须选择电流表______法。
(2)本实验若用限流式接法，在接通电源之前应将滑动变阻器调到阻值最_____状态。
(3)测量l时应测接入电路中的金属丝的有效长度(即两接线柱之间的长度)；在金属丝的3个不同位置上用____________测量直径d。
(4)电流不宜过大(电流表用0～0.6 A量程)，通电时间不宜太长，以免电阻率因温度升高而变化。
外接
大
螺旋测微器
