必修三
13.1 磁场 磁感线

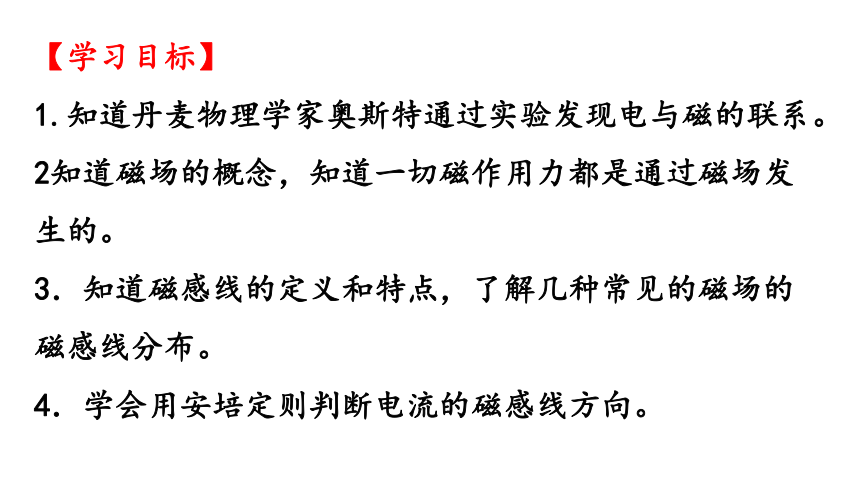

【学习目标】
1.知道丹麦物理学家奥斯特通过实验发现电与磁的联系。
2知道磁场的概念，知道一切磁作用力都是通过磁场发生的。
3．知道磁感线的定义和特点，了解几种常见的磁场的磁感线分布。
4．学会用安培定则判断电流的磁感线方向。
【引入】
一、电和磁的联系

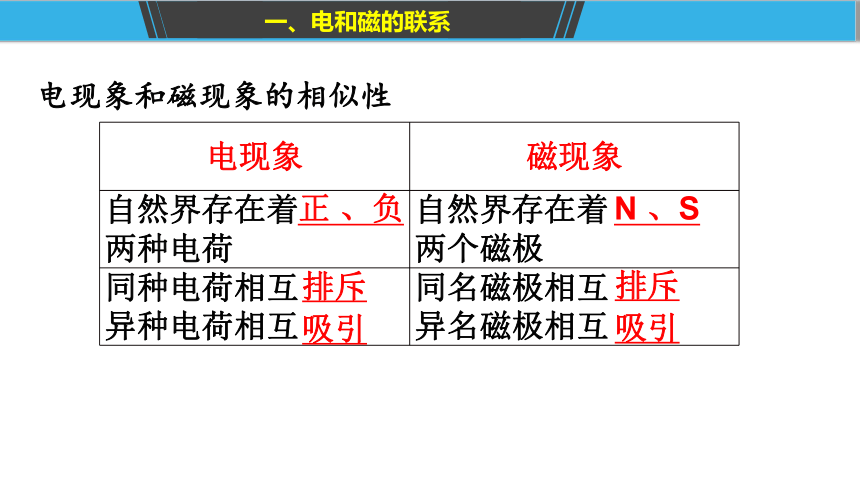

电现象和磁现象的相似性
电现象 磁现象
自然界存在着 两种电荷 自然界存在着 两个磁极
同种电荷相互
异种电荷相互 同名磁极相互
异名磁极相互
正 、负
N 、S
排斥
吸引
排斥
吸引
电和磁之间有什么联系？
一、电和磁的联系
库仑
安培
电与磁是互不相关的两回事
电和磁之间有什么联系？
一、电和磁的联系
奥斯特
电和磁之间应该存在某种联系

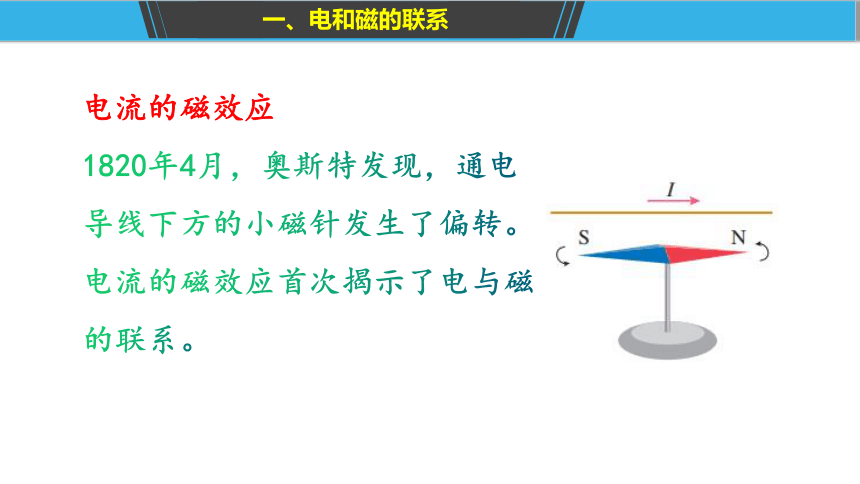

一、电和磁的联系

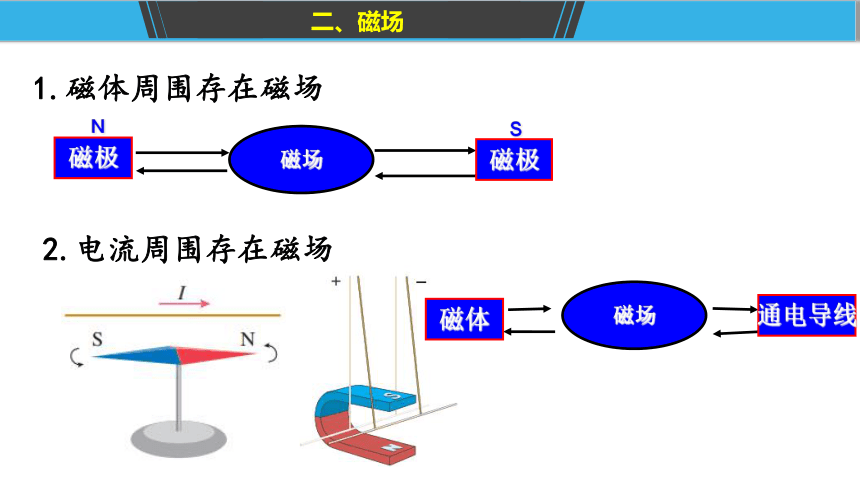

二、磁场
1.磁体周围存在磁场
磁场
磁极
N
磁极
S
2.电流周围存在磁场
磁场
磁体
通电导线
归纳：
1.磁体与磁体之间、磁体与通电导体之间，以及通电导体与通电导体之间的相互作用，是通过磁场（magnetic field）发生的
2.磁场是客观存在的物质
二、磁场

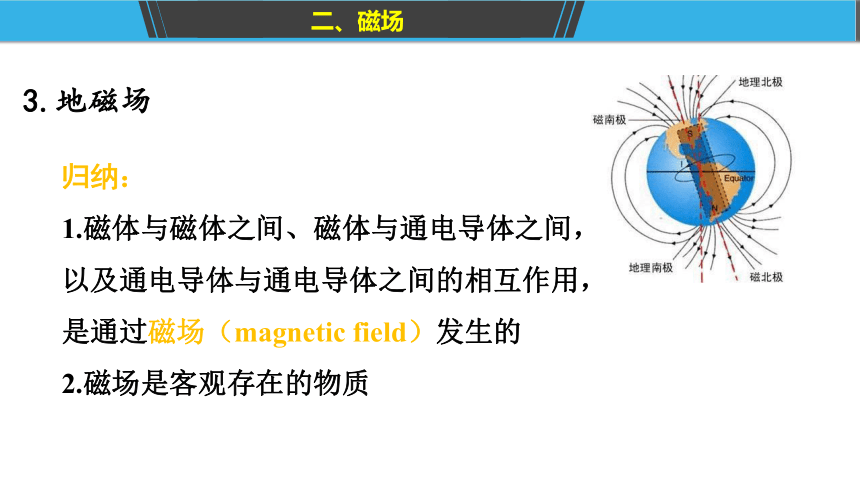

3.地磁场
二、磁场
例1.奥斯特实验说明了 (　　)
A．磁场的存在　　　　　
B．磁场的方向性
C．电流可以产生磁场
D．磁体间有相互作用
答案：C
例2.下列关于磁场的说法中正确的是 (　　)
A．磁体周围的磁场看不见、摸不着，所以磁场不是客观存在的
B．将小磁针放在磁体附近，小磁针会发生偏转是因为受到磁场力的作用
C．把磁体放在真空中，磁场就消失了
D．当磁体周围撒上铁屑时才能形成磁场，不撒铁屑磁场就消失
答案：B
三、磁感线
1.定义：为形象描述磁场而引入的一系列假想曲线，本身并不存在。
2.常见磁感线的分布
三、磁感线
3.磁感线的特点
（1）磁感线是封闭的曲线。外部由N极指向S极， 内部由S极回到N极。
（2）磁感线的切线方向，表示磁场的方向
（3）磁感线密的地方磁场强，磁感线疏的地方磁场弱
（4）磁感线不会相交
小结——磁感线与电场线的比较
三、磁感线
磁感线 电场线
不同点 封闭的曲线 不闭合
相同点
本身不存在，为形象描述场而引入的假想曲线
疏密表示大小，切线表示方向
空间中的磁感线（电场线）不相交
例3.对磁感线的认识，下列说法正确的是 (　　)
A．磁感线总是从磁体的N极出发，终止于磁体的S极
B．磁感线上某点的切线方向与放在该点小磁针S极的受力方向相同
C．磁感线的疏密可以反映磁场的相对强弱
D．磁感线是磁场中客观存在的线
答案：C
四、安培定则
立体图
1.直线电流
横截面图
纵截面图
四、安培定则
立体图
2.环形电流
横截面图
纵截面图
四、安培定则
立体图
3.通电螺线管
横截面图
纵截面图
说明1：
用“×”表示磁场方向垂直于纸面向里，用“·”表示磁场方向垂直于纸面向外，用“ ”表示电流方向垂直于纸面向里，用“⊙”表示电流方向垂直于纸面向外，则可方便、直观地描述磁感线的分布。“×”可想象成从箭尾向箭头看到的情景，“·”可想象成迎着箭头看到的情景。
说明2：
直线电流 环形电流 通电螺线管
例4.电路没接通时三个小磁针方向如图所示，接通电路后确定三个小磁针的转向及最后N极的指向。(其中小磁针3在螺线管内部)
答案　小磁针1逆时针转动，最后N极指左；小磁针2顺时针转动，最后N极指右；小磁针3顺时针转动，最后N极指右。
例5.弹簧测力计下挂一条形磁铁，其N极一端位于一通电螺线管的正上方，如图所示，下列说法正确的是 (　　)
A．若a接电源正极，b接负极，弹簧测力计示数不变
B．若a接电源正极，b接负极，弹簧测力计示数增大
C．若b接电源正极，a接负极，弹簧测力计示数减小
D．若b接电源正极，a接负极，弹簧测力计示数增大
答案：D
例6.(多选)如图是几种常见磁场的磁感线分布示意图，下列说法正确的是(　　)
A.图甲中a端是磁铁的S极，b端是磁铁的N极
B.图甲中a端是磁铁的N极，b端是磁铁的S极
C.图乙是两异名磁极的磁感线分布示意图，c端是N极，d端是S极
D.图乙是两异名磁极的磁感线分布示意图，c端是S极，d端是N极
答案：AD
五、安培分子电流假说
【要点归纳】
例7.关于磁现象的电本质，下列说法中正确的是(　　)
A.磁与电紧密联系，有磁必有电，有电必有磁
B.不管是磁体产生的磁场还是电流产生的磁场都起源于电荷的运动
C.永久磁铁的磁性不是由运动电荷产生的
D.根据安培分子电流假说可知，磁体内分子电流总是存在的，因此任何磁体都不会失去磁性
答案　B
要 点 小 结
磁场和磁感线
电与磁的联系：奥斯特发现电流的磁效应
磁场
存在：磁体周围、电流周围、地磁场
性质：对放入其中的磁体或电流有力的作用
方向： 与放入该点的小磁针的N极的受力方向一致
磁场线
定义：
特点：
电流周围磁感线的判断的方法：安培定则
