(共18张PPT)

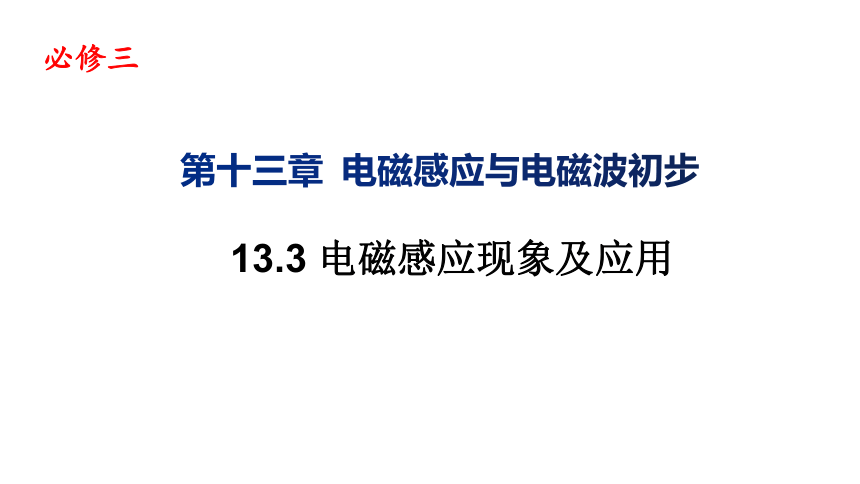

第十三章 电磁感应与电磁波初步
必修三
13.3 电磁感应现象及应用

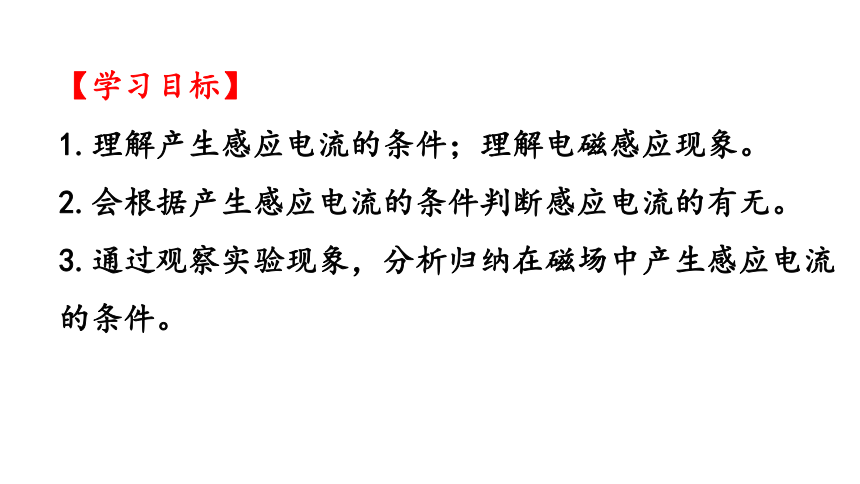

【学习目标】
1.理解产生感应电流的条件；理解电磁感应现象。　
2.会根据产生感应电流的条件判断感应电流的有无。　3.通过观察实验现象，分析归纳在磁场中产生感应电流的条件。　

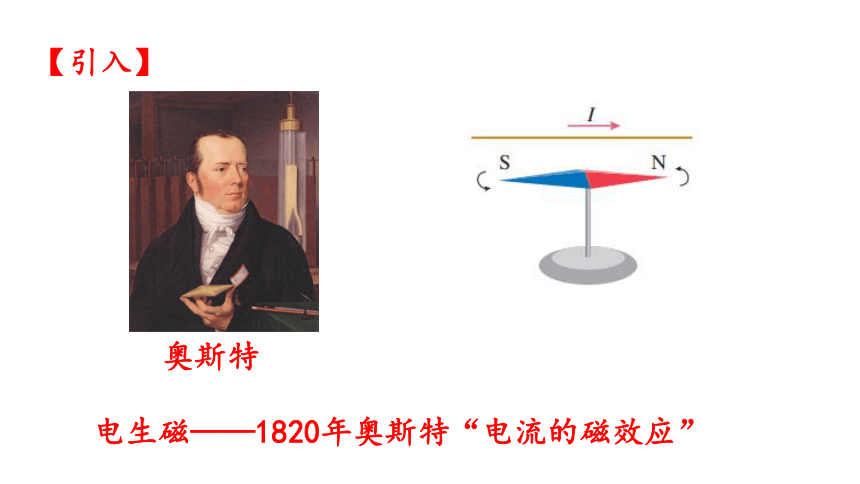

【引入】
奥斯特
电生磁——1820年奥斯特“电流的磁效应”
一、划时代的发现
法拉第
磁生电——法拉第心系“磁生电”

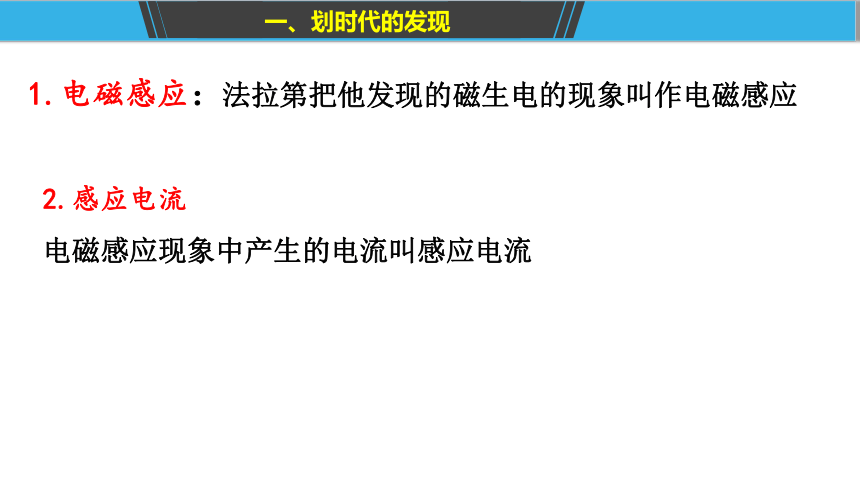

1.电磁感应：法拉第把他发现的磁生电的现象叫作电磁感应
2.感应电流
电磁感应现象中产生的电流叫感应电流
一、划时代的发现

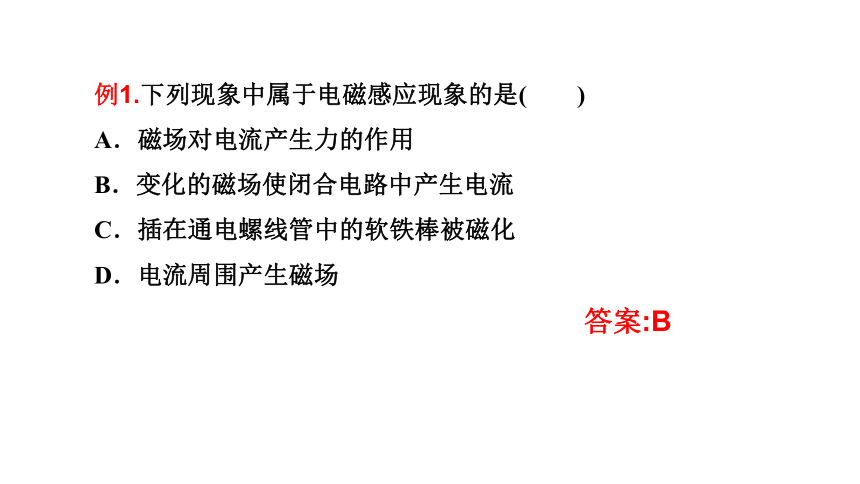

例1.下列现象中属于电磁感应现象的是(　　)
A．磁场对电流产生力的作用
B．变化的磁场使闭合电路中产生电流
C．插在通电螺线管中的软铁棒被磁化
D．电流周围产生磁场
答案:B

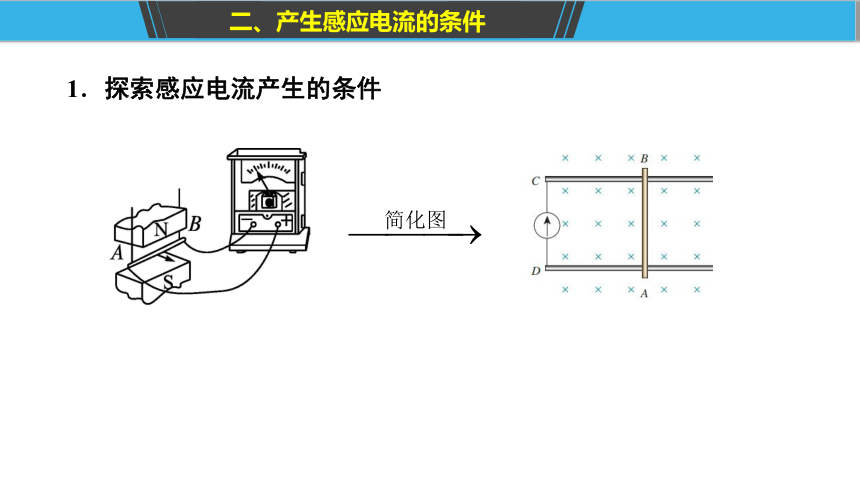

二、产生感应电流的条件
1．探索感应电流产生的条件
金属棒 AB 静止时，电路中没有感应电流产生；AB 沿着磁感线运动时，电路中也没有感应电流；只有 AB 切割磁感线时才产生感应电流。AB 切割磁感线时，磁场没有变化，变化的只有电路 ABCD 的面积。那么，与磁场相关的哪个物理量发生了变化呢？
思考：
二、产生感应电流的条件
1．探索感应电流产生的条件
(1)实验装置
分清两个电路，一个是电流与A线圈连成的一个回路；一个是电流计和线圈B连成的闭合回路
二、产生感应电流的条件
开关和变阻器的状态 线圈 B 中是否有电流
开关闭合瞬间
开关断开瞬间
开关闭合时，滑动变阻器不动
开关闭合时，迅速移动滑动变阻器的滑片
有
有
无
有
(2)实验过程
当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流。
(3)实验结论——感应电流产生的条件
例2.如图所示,有一矩形闭合导体线圈,在范围足够大的匀强磁场中运动,下列图中能产生感应电流的是(　　)
答案:D
例3.如图所示的下列实验中,有感应电流产生的是(　　)
答案:C
例4 .(多选)如图所示,竖直放置的长直导线通有恒定电流,有一矩形线框与导线在同一平面内,在下列情况中线框产生感应电流的是(　　)
A.导线中的电流变大
B.线框向右平动
C.线框向下平动
D.线框以AB边为轴转动
答案:ABD
例5.如图所示，一水平放置的矩形闭合线圈abcd在细长磁铁N极附近下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，且位置Ⅰ和Ⅲ都很靠近位置Ⅱ，在这个过程中，线圈中的磁通量 (　　)
A．是增加的　　　
B．是减少的
C．先增加．后减少
D．先减少，后增加
答案:D
三、电磁感应现象的应用
法拉第圆盘发电机
变压器
电磁炉
例6.下列物理现象属于电磁感应的是(　　)
A.通电导线周围产生磁场
B.录音机录制声音时使电流信号录入磁带
C.磁带经过录音机的磁头时,还原出电流信号
D.电流经过导体时导体发热
答案:C
要 点 小 结
感应电流的产生条件
(1)闭合电路。
(2)磁通量发生变化。
