算法的控制结构

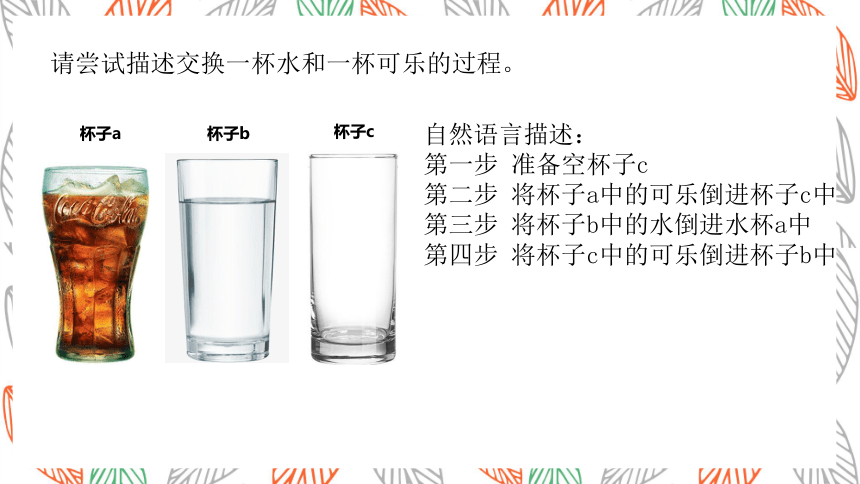

请尝试描述交换一杯水和一杯可乐的过程。
杯子a
杯子b
自然语言描述：
第一步 准备空杯子c
第二步 将杯子a中的可乐倒进杯子c中
第三步 将杯子b中的水倒进水杯a中
第四步 将杯子c中的可乐倒进杯子b中
杯子c
01

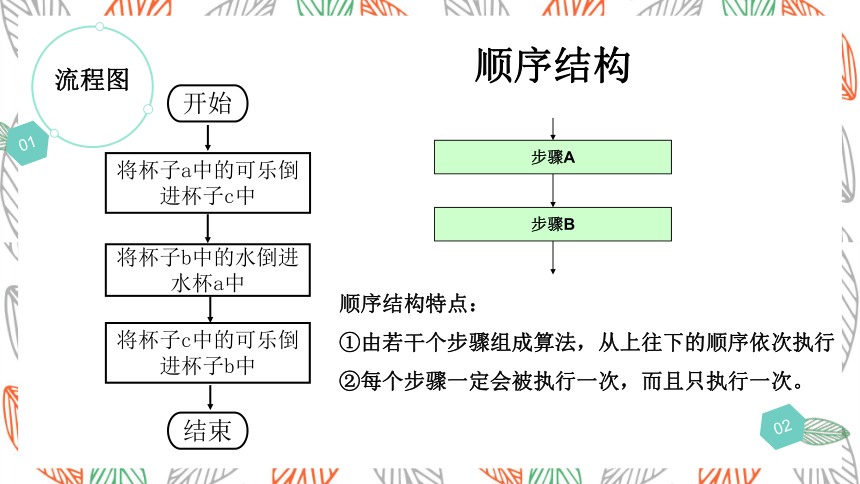

流程图
02
将杯子a中的可乐倒进杯子c中
将杯子b中的水倒进水杯a中
将杯子c中的可乐倒进杯子b中
开始
结束
顺序结构
步骤A
步骤B
顺序结构特点：
①由若干个步骤组成算法，从上往下的顺序依次执行
②每个步骤一定会被执行一次，而且只执行一次。
试一试
有口井7米深，有个蜗牛从井底往上爬，白天爬3米，晚上往下坠2米，
问蜗牛几天能从井里爬出来？
开始
输出：天数n=5
结束
解： (3-2)*(n-1)+3=7
定义：变量n，n为蜗牛
爬出7米深的井的天数
定义：变量n，n为蜗牛
爬出7米深的井的天数

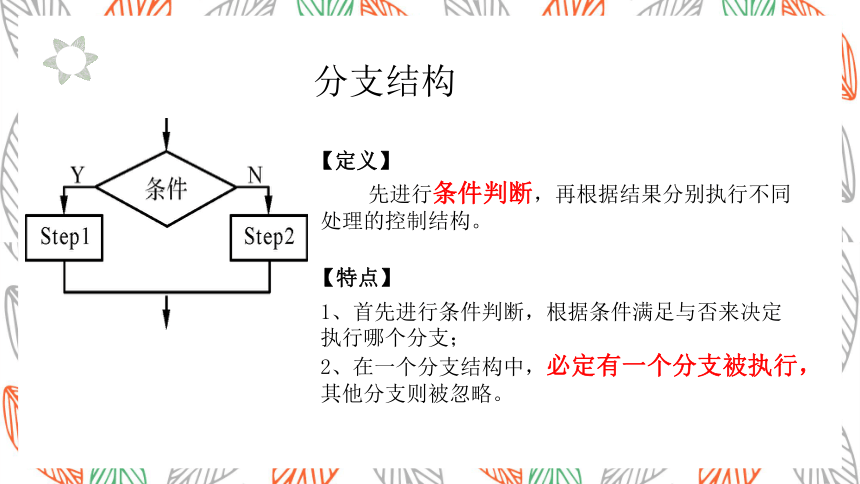

分支结构
先进行条件判断，再根据结果分别执行不同处理的控制结构。
【定义】
【特点】
1、首先进行条件判断，根据条件满足与否来决定执行哪个分支；
2、在一个分支结构中，必定有一个分支被执行，其他分支则被忽略。
练习

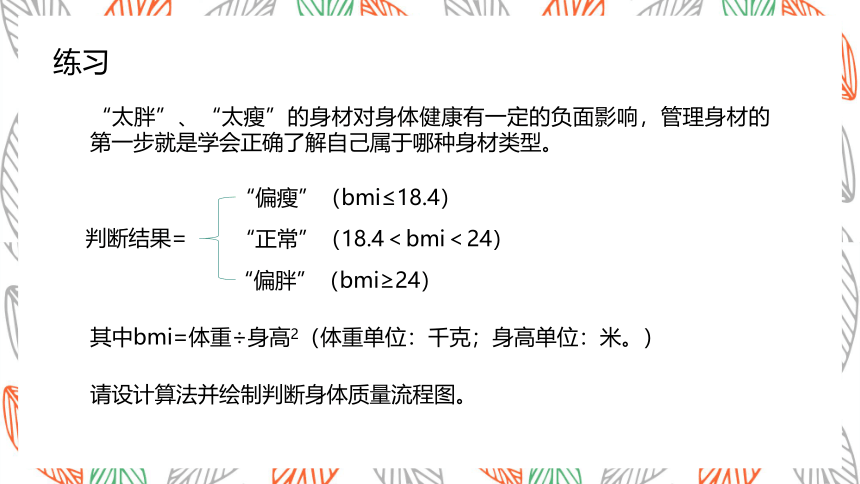

“太胖”、“太瘦”的身材对身体健康有一定的负面影响，管理身材的第一步就是学会正确了解自己属于哪种身材类型。
判断结果=
“偏瘦”（bmi≤18.4）
“正常”（18.4＜bmi＜24）
“偏胖”（bmi≥24）
其中bmi=体重÷身高2（体重单位：千克；身高单位：米。）
请设计算法并绘制判断身体质量流程图。

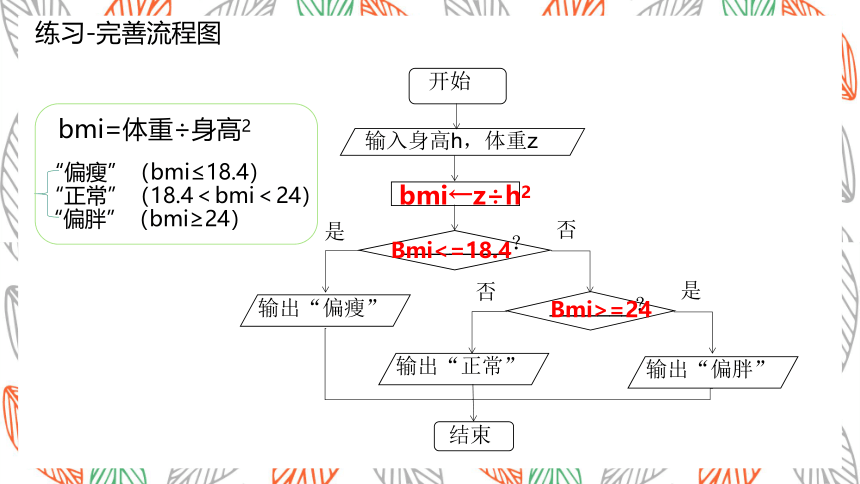

练习-完善流程图
输出“偏胖”
输出“正常”
输出“偏瘦”
否
开始
输入身高h，体重z
_________？
_______？
结束
是
否
是
“偏瘦”（bmi≤18.4）
“正常”（18.4＜bmi＜24）
“偏胖”（bmi≥24）
Bmi<=18.4
Bmi>=24
bmi←z÷h2
bmi=体重÷身高2
试一试
找一找：查找表情包
找到了
N
Y
寻找
开始
结束
找到了吗
输出“找到”
输入表情包
循环结构
在条件控制下，某些操作步骤需要重复执行（循环）的控制结构。
【定义】
【特点】
条件下的可控重复，当重复处理的条件不满足的时候，重复能及时结束。
计算S＝1＋3＋5＋7＋…＋99的算法的流程
图如下图所示：
循环结构
算法必须有输出
K←K+2
请回答下列问题：
①该算法的结构属于________________。
②如果图中缺少这个框 ，则
流程图中所表示的算法违反了算法特征的____________________________。
③图中的横线处应填写的是____________。
试一试
巩固提升
1.某商品批发优惠策略的流程图如图所示，当n为50、p为100时，实付金额s的值是( )
A．4750
B．4250
C．3750
D．5000
B
2.在解决将二十四计时制转换为十二计时制的问题时，可以采用的算法
如下:当时间数小于12点时，输出成hh:mm:ss AM形式，当时间数大于12
点时，将时间数减去12后，再输出hh：mm：ss PM形式。该问题算法的
结构是 (　　)
A．循环结构 B．顺序结构 C．树型结构 D．分支结构
D
3.已知s＝1 ＋ 2＋…＋n，计算使s大于9999的最小n值，算法如下：
①变量s赋初值0，变量n赋初值0
②将n的值增加1
③将s的值加上n的值，结果存放在s中
④如果s的值大于9999则转⑤，否则转②
⑤输出n的值
上述算法描述中②③④步的控制结构是 (　　)
A．顺序结构 B．选择结构
C．循环结构 D．树型结构
C
4.某算法的部分流程图如右图所示。执行这部分流 程后，“x←x—2”被执行的次数为 ( )A. 0 B. 1 C.2 D. 3
C
请回答下列问题：
①该算法的结构属于__________________________。
②程序运行结束后，y的值为___________________________。
5．用流程图描述的算法如下图所示：
26
选择结构（或分支结构）
6．下面是一个计算变量s值的算法：
①变量s赋初值0，变量c赋初值0
②变量i依照自然数的规律从1连续变化到99，如果i能被3整除，
则s←s＋i，c←c＋1
③如果i＝99则转④，否则转②
④输出s的值
⑤输出c的值
请回答下列问题：
①该算法的结构属于____________________________。
②请写出变量s的代数表达式______________________________________。
③变量c的作用为_____________________________________________________。
循环结构
s=3+6+9+…+99
统计100以内能被3整除数的个数
