第三章 机械波
2.波的反射和折射

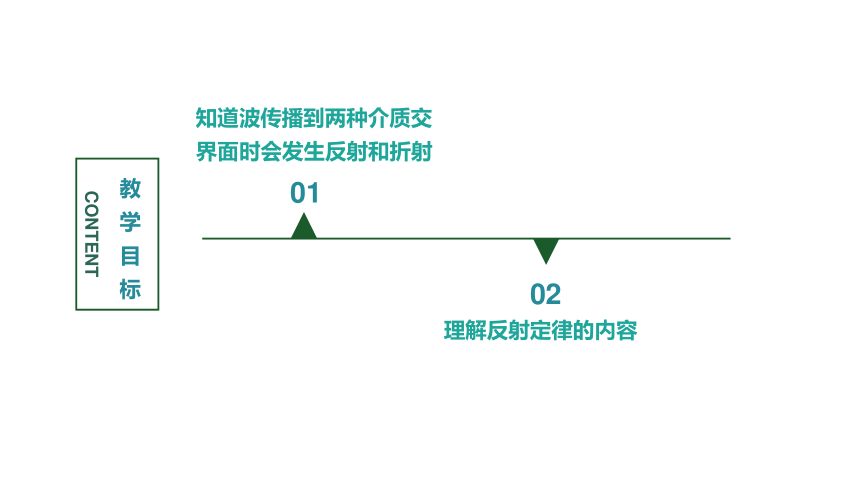

教学目标
CONTENT
01
02
理解反射定律的内容
知道波传播到两种介质交界面时会发生反射和折射
新课引入
在北京天坛公园内，有一处著名的古建筑—回音壁。
一个人对着墙说话，声波会沿着墙壁传到一二百米远处被另一个人听到，而且声音悠长，非常神奇。
为什么会出现这样的现象
本节我们将学习波在传播过程中出现的反射和折射现象。
生活中的情景：水波
振动片带动物体周期性触动水面，在水面上形成水波；
振动物体是金属丝时，产生的波是圆形波纹；
振动物体是薄板时，产生的波是直线型波纹；
圆和直线表示了波的波峰（或波谷）。
迷你实验室：水波实验

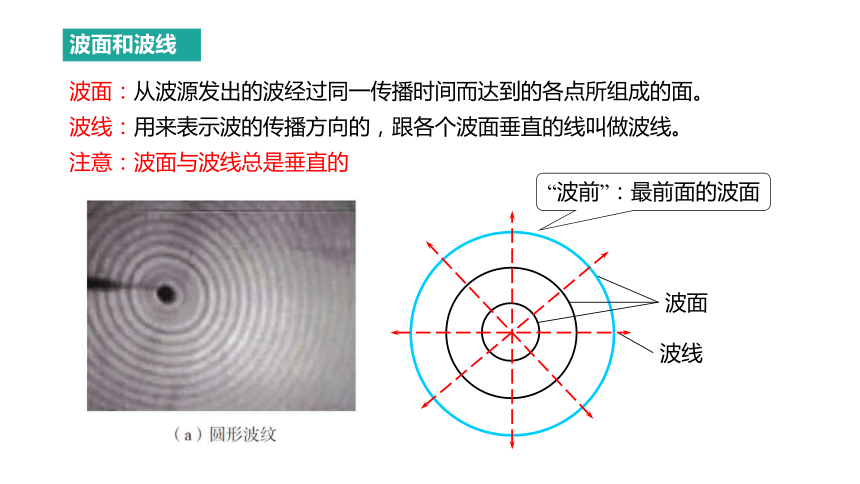

波面：从波源发出的波经过同一传播时间而达到的各点所组成的面。
波线：用来表示波的传播方向的，跟各个波面垂直的线叫做波线。
波面
波线
波面和波线
注意：波面与波线总是垂直的
“波前”：最前面的波面
波面
波线
波前

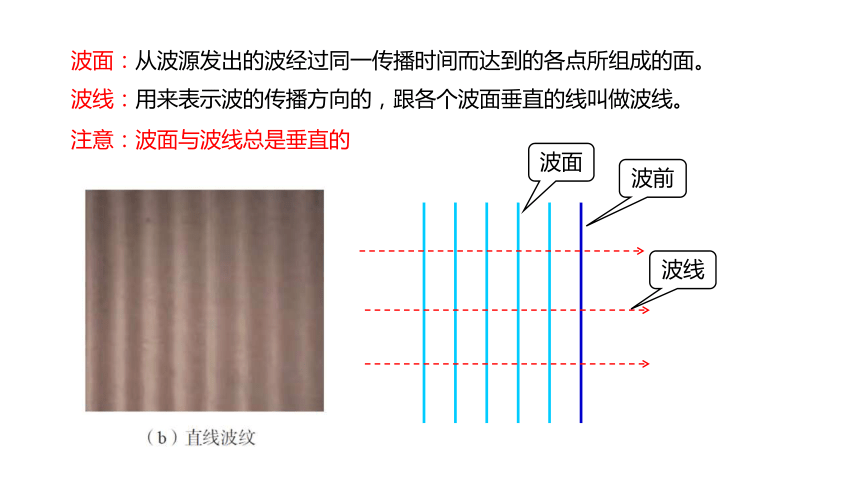

波面：从波源发出的波经过同一传播时间而达到的各点所组成的面。
波线：用来表示波的传播方向的，跟各个波面垂直的线叫做波线。
注意：波面与波线总是垂直的
水波的反射
迷你实验室
波在均匀介质中传播时，波面的形状不变，波线保持为直线，波的传播方向也不变。当波从一种介质传播到另一种介质表面时，又是怎样的情形呢
请观察实验
反射线与法线的夹角
入射角（i）：
入射线与法线的夹角
反射角（i’）：
1.波的反射：波从一种介质传播到另一种介质表面时，
返回原来介质传播的现象.
法线
界面
波的反射现象有什么规律呢？
用一条射线代表入射波的入射方向（入射线）
用另一条射线代表反射波的反射方向（反射线）
波的反射
一
知能提升
①反射波的频率、波速和波长都不变.
②波遇到两种介质界面时，总存在反射.
注意：
2.反射规律：
①入射线、法线、反射线在同一平面内
②入射线与反射线分居法线两侧
③反射角等于入射角
法线
界面
声呐利用波的反射被广泛应用于鱼群探测、海洋石油勘探、船舶导航、水文测量和海底地质地貌的勘测等方面。
波从一种介质进入另一种介质时，传播方向发生偏折的现象叫做波的折射。
波的折射
二
知能提升
波的折射中：
v1和v2分别是波在介质I和介质Ⅱ中的波速
例. 下列说法正确的是( )
A.潜艇利用声呐探测周围物体的分布情况，利用了波的反射原理
B.隐形飞机的表面涂上特殊隐形物质，是为了减少波的反射，从而达到隐形的目的
C.雷声轰鸣不绝是声波的多次反射形成的
D.水波从深水区传到浅水区时传播方向发生改变的现象，是波的折射现象
解析：声呐探测物体，利用了波的反射，A正确；隐形飞机表面涂的物质，能够吸收波，减少波的反射，B正确；雷声轰鸣不绝是由于多次波的反射形成，C正确；水波从深水区到浅水区传播方向改变属于波的折射， D正确。
ABCD
典例精析
一、波的反射
二、波的折射
课堂小结
1.对于波长为100 m的声波，下列说法正确的是(　　)
A.在同一介质中，比波长为20 m的声波传播快
B.在空气中的频率比在水中大
C.声波能发生折射，且折射后频率发生变化
D.声波能发生反射，且反射后波速不变
解析：机械波的传播速度由介质决定，波的频率由波源决定，与介质无关。波从一种介质到另一种介质，经折射后传播速度发生变化，而经反射后传播速度不变，故选项D正确。
D
2.当一个探险者进入一个山谷后，为了估测出山谷的宽度，他吼一声后，经过0.5 s听到右边山坡反射回来的声音，又经过1.5 s后听到左边山坡反射回来的声音，若声速为340 m/s，则这个山谷的宽度约为(　　)
A.170 m　　B.340 m　　C.425 m　　D.680 m
解析：右边的声波从发出到反射回来所用时间为t1=0.5 s，左边的声波从发出到反射回来所用的时间为t2=2 s。
山谷的宽度为 ×340 m=425 m。
C
本节内容结束
