(共16张PPT)

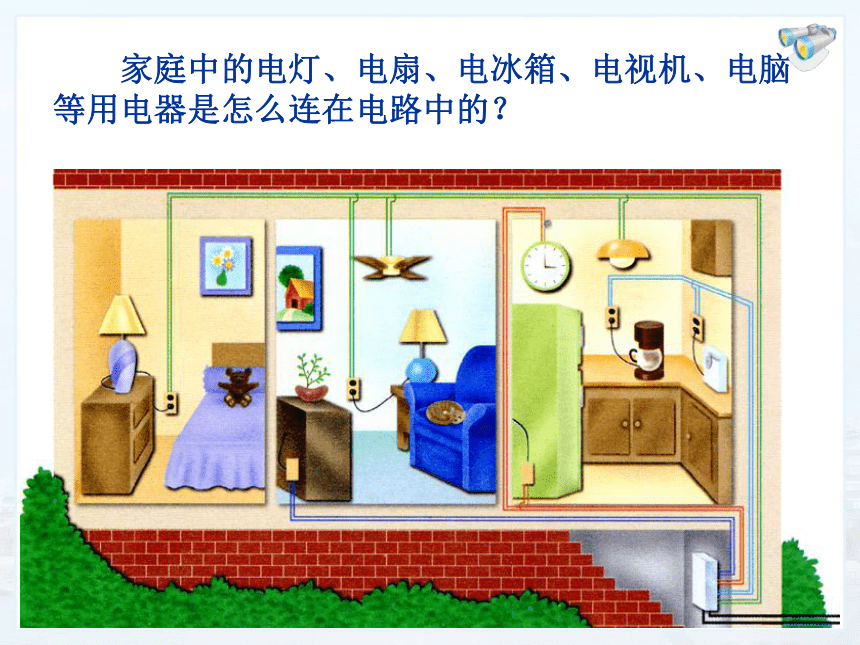

　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器是怎么连在电路中的？
串联和并联
第十五章 第３节

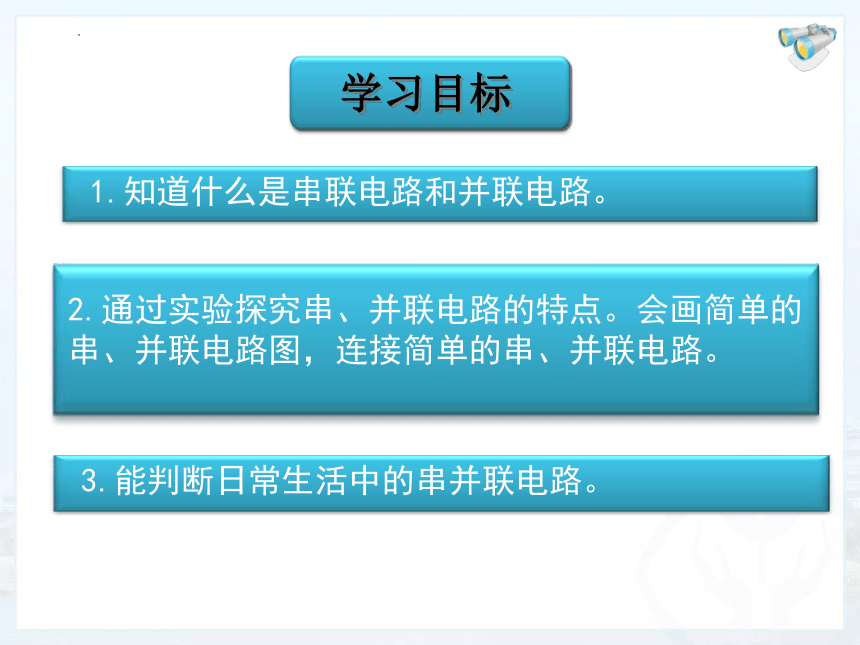

2.通过实验探究串、并联电路的特点。会画简单的串、并联电路图，连接简单的串、并联电路。
1.知道什么是串联电路和并联电路。
3.能判断日常生活中的串并联电路。
学习目标

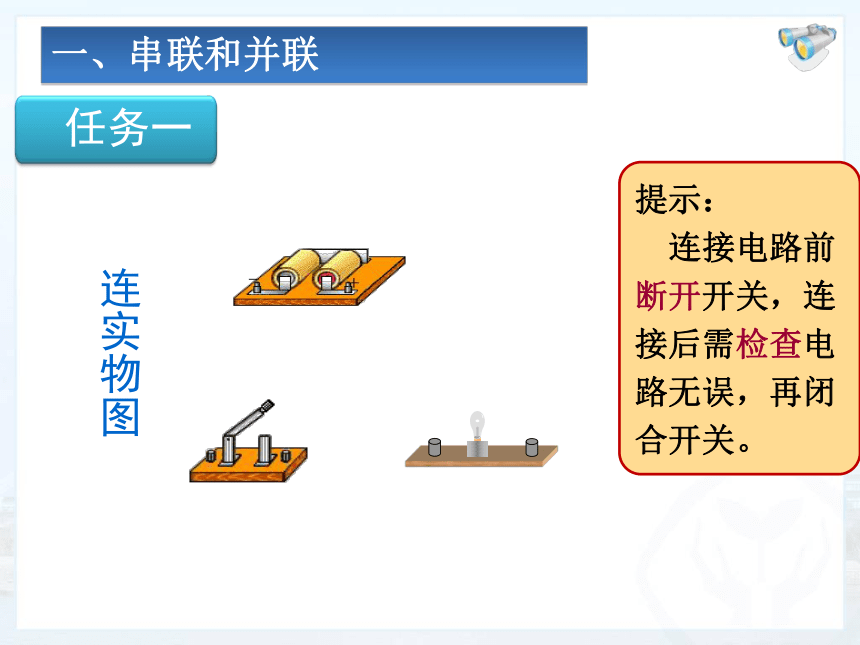

连实物图
任务一
提示：
连接电路前断开开关，连接后需检查电路无误，再闭合开关。
一、串联和并联

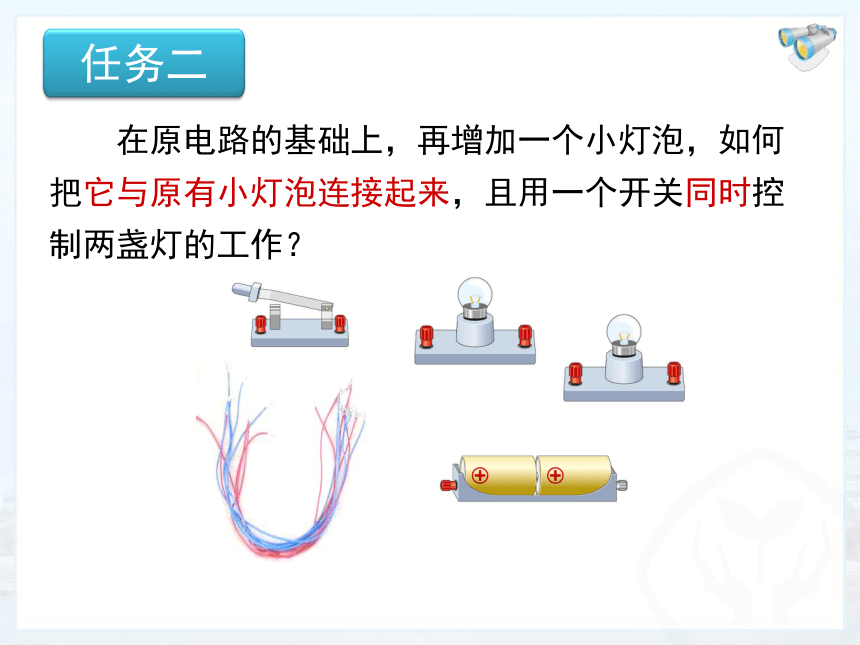

　　在原电路的基础上，再增加一个小灯泡，如何把它与原有小灯泡连接起来，且用一个开关同时控制两盏灯的工作？
任务二

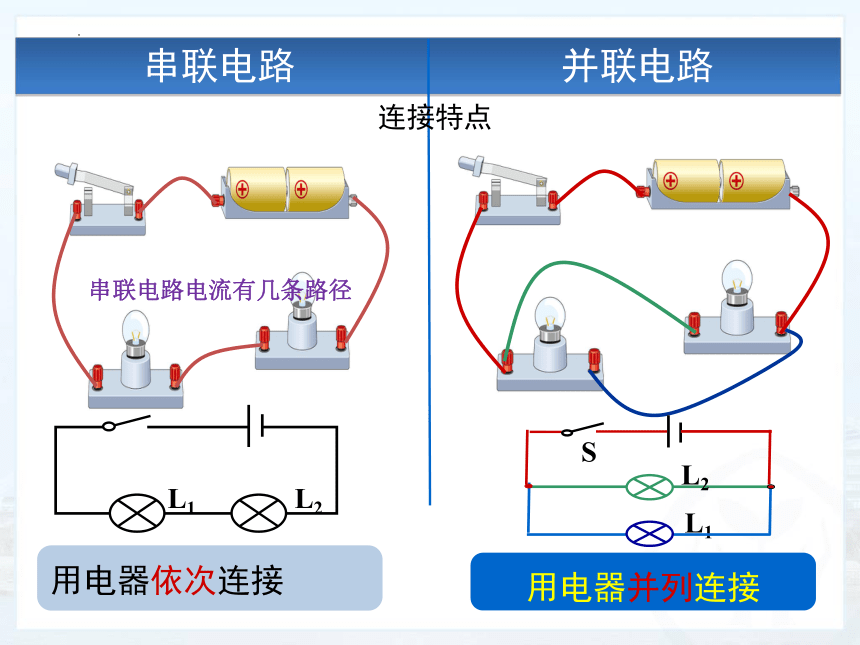

串联电路 并联电路
用电器依次连接
用电器并列连接
连接特点
L2
L1
L1
S
L2
串联电路电流有几条路径
L2
L1
S
干路
L1支路
L2支路
L1
S
L2

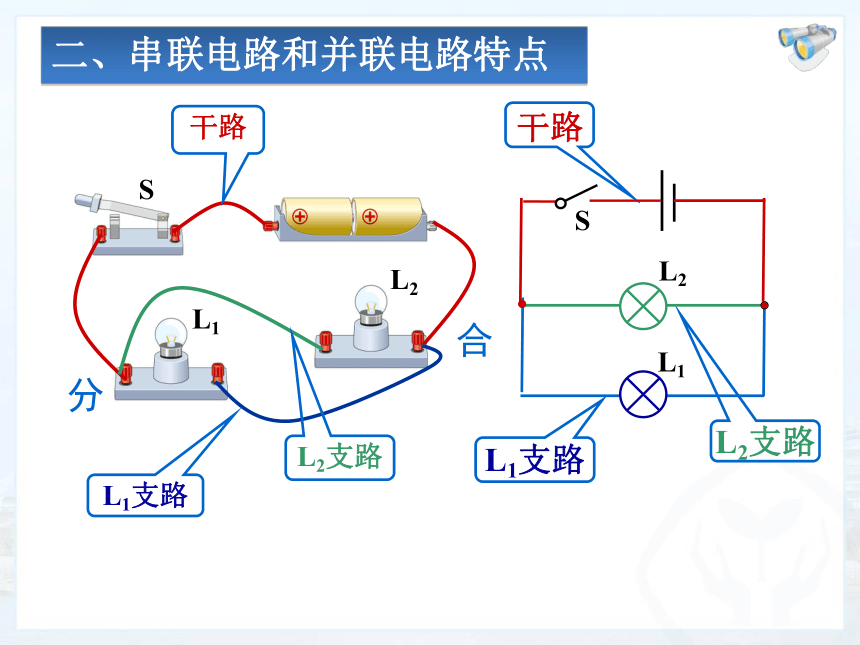

二、串联电路和并联电路特点
分
合
L1支路
L2支路
干路
串联电路 并联电路
电流只有
一条路径。
有干路、支路之分，有几条支路，电流就有几条路径。
电流路径
L2
L1
L2
S
L1
二、串联电路和并联电路特点
任务三
探究串联和并联电路中各用电器是否相互影响。
串联电路 并联电路
各用电器相互影响，若其中一个断开，其他用电器不工作。
各用电器相互不影响，若其中一个断开，其他用
电器工作。
用电器工作情况
L2
L1
L2
S
L1
任务四
探究串联和并联电路中开关的作用。
串联电路 并联电路
一个开关控制所有用电器，且与所处位置无关。
干路开关 控制所有用电器
支路开关 只控制它所在支路
的用电器。
开关作用
L2
L1
L2
S
L1
S1
三、生活中的电路
　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是 在电路中的。
并联
　
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是 而成的。
串联
巩固练习
1.如图所示的电路图中，当开关S闭合后，两盏灯
并联的电路是（ ）
D
　　2．如图所示的四个电路图中，开关闭合时，三盏灯属于串联关系的是（ ）
A
B
C
D
巩固练习
A
　4.开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
a
b
c
d
e
3. 家庭中的用电器大多是　__联在一起的；圣诞
树上使用的“满天星”小彩灯大多是　_ 联的;城市
中的路灯是　__联在一起的
并
并
串
巩固练习
连接方式 电流路径 工作特点 开关控制
1个
用电器独立工作互不影响
开关控制整个电路，与位置无关
多个
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
串联电路和并联电路
L2
L1
L2
L1
s
课堂小结
