一扇玻璃窗，光线明又亮；
演戏放电影，天天换花样。
谜语：
打一家用电器
第2节

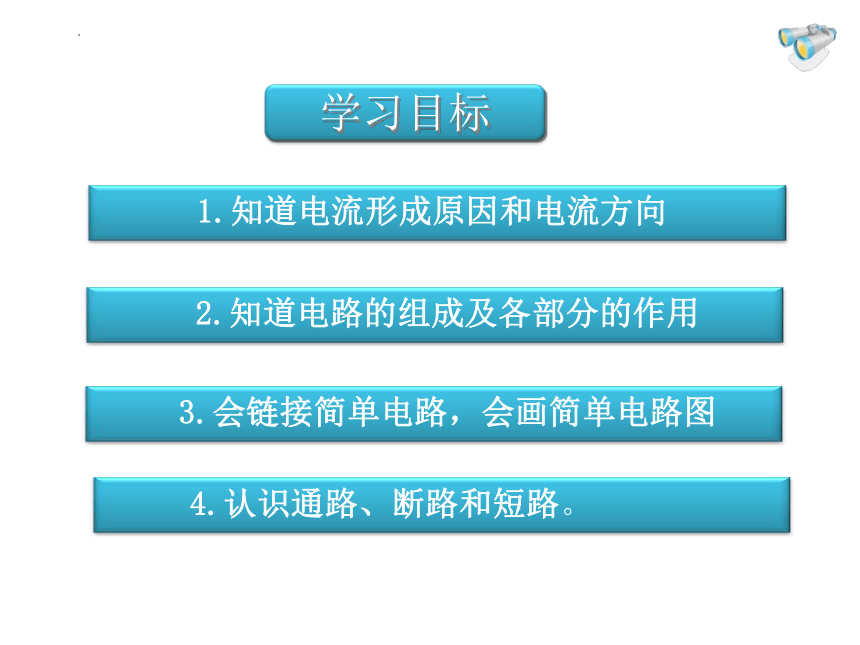

2.知道电路的组成及各部分的作用
1.知道电流形成原因和电流方向
4.认识通路、断路和短路。
学习目标
3.会链接简单电路，会画简单电路图
请小组合作学习下面知识，并做好笔记
1.电流是怎样形成的？以金属导电为例，金属中有大量的带电荷的自由电子，接入电路前，它们状态如何？接入电路闭合开关后，这些电子又发生了怎样运动？电子带的电荷发生了怎样的运动？由此，请总结出电流的形成。
2.电流的方向是怎么规定的？在电源外部电流方向怎样的？电子定向移动方向与电流方向相同还是相反？
（时间：2分钟）

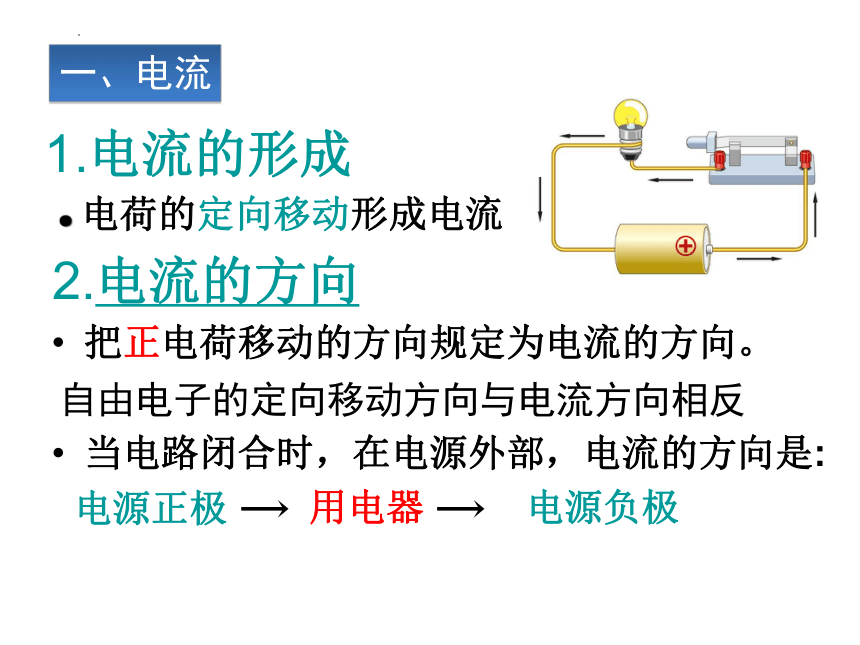

2.电流的方向
把正电荷移动的方向规定为电流的方向。
当电路闭合时，在电源外部，电流的方向是:
电源正极
用电器
电源负极
1.电流的形成
● 电荷的定向移动形成电流
一、电流
自由电子的定向移动方向与电流方向相反
3.发光二极管
特性：单向导电性
正极
负极
电流在哪里流动呢？

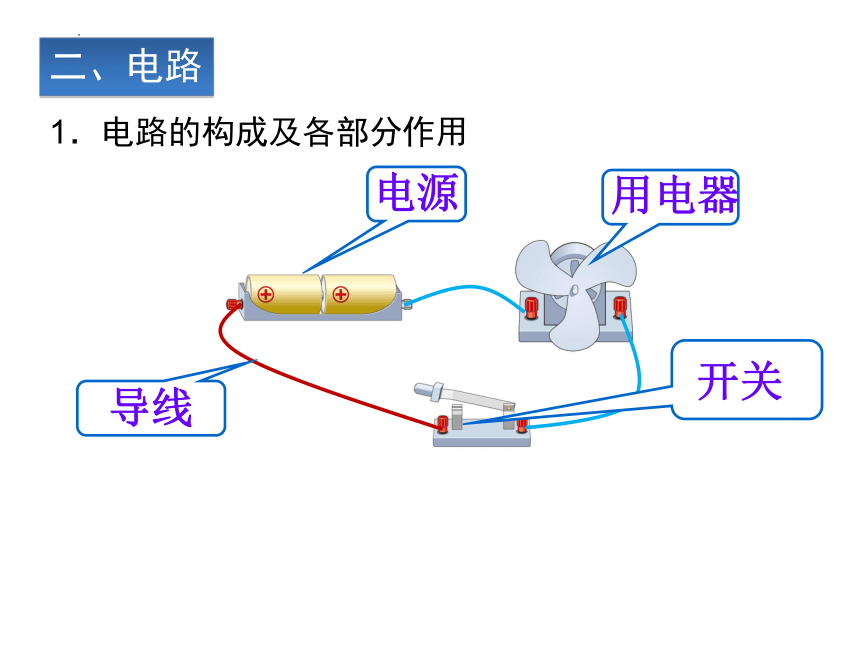

1．电路的构成及各部分作用
二、电路
电源
用电器
开关
导线

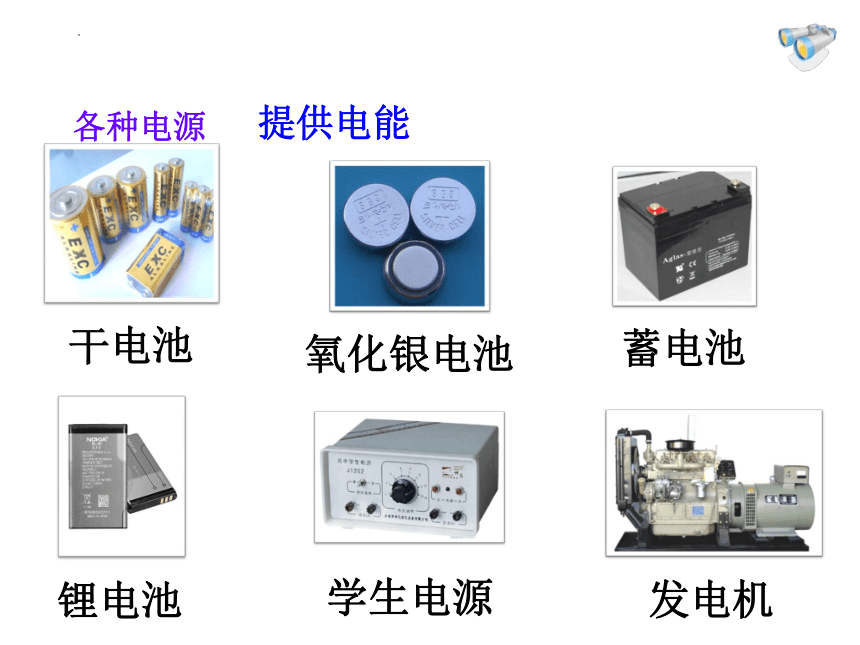

氧化银电池
蓄电池
锂电池
学生电源
发电机
干电池
各种电源
提供电能
电视机
电冰箱
洗衣机
台灯
微波炉
电脑
各种用电器:
消耗电能
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
控制电路通断
导线:
连接电路
　　用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
　　图2是电饭锅下面的电路。是不是眼花缭乱？
2．电路图
看课本38页，熟悉电池、灯泡、开关符号
画电路图的注意事项
这样画好吗？
　元件位置分布要均匀
画电路图的注意事项
这样画怎样？
元件不要画在拐角处!
画电路图的注意事项
这样呢
导线要横平竖直， 整个电路图最好呈长方形，
画电路图的注意事项
　　元件位置分布要均匀，不要画在拐角处。导线要横平竖直,整个电路图最好呈长方形，。
　　正常接通的，用电器能够工作的电路。
3．电路的三种状态
1．通路：
　　某处被切断的没有电流通过的电路。
2．断路（开路）：
　　直接用导线将电源正负极相连的电路。
　　电源短路时会损坏电源，甚至引起火灾！
3．短路：
同步检测
1、一个完整的电路是由提供电能的_____、消耗电能的______、控制电路通断的______和连接电路的______四部分组成的。
电源
用电器
开关
导线
2、同学们在连接实物时，开关应______。任何情况下都绝对不允许不经过______而直接将电源两极连接在一起。
断开
用电器
3、正电荷或负电荷做定向移动时就形成了电流，物理学中把________________规定为电流的方向。在电源外部，电流从电源的___极流出，经过_________，然后流回________。
正电荷移动的方向
正
用电器
电源负极
5、在图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用 这样的符号代表。
电子门铃
电子门铃
4、图甲是玩具电风扇的电路图，请在图乙中连接它的电路。
