(共18张PPT)

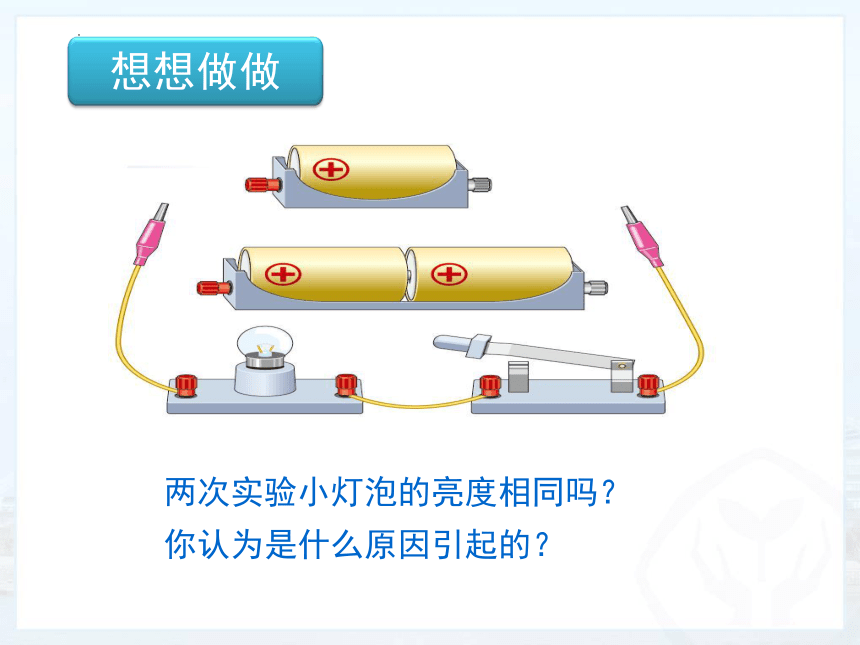

　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
想想做做
电 压
第十六章 第１节

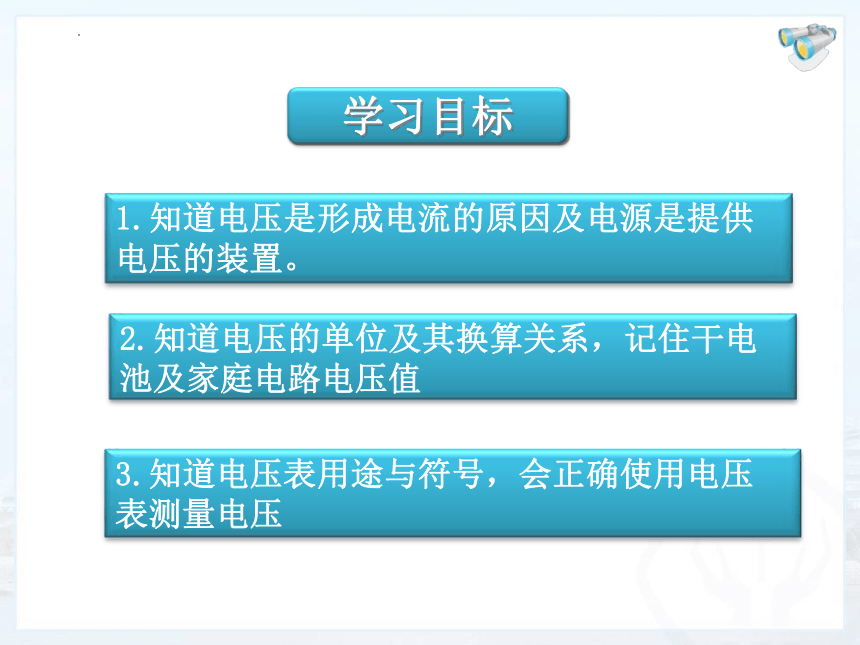

2.知道电压的单位及其换算关系，记住干电池及家庭电路电压值
1.知道电压是形成电流的原因及电源是提供电压的装置。
3.知道电压表用途与符号，会正确使用电压表测量电压
学习目标

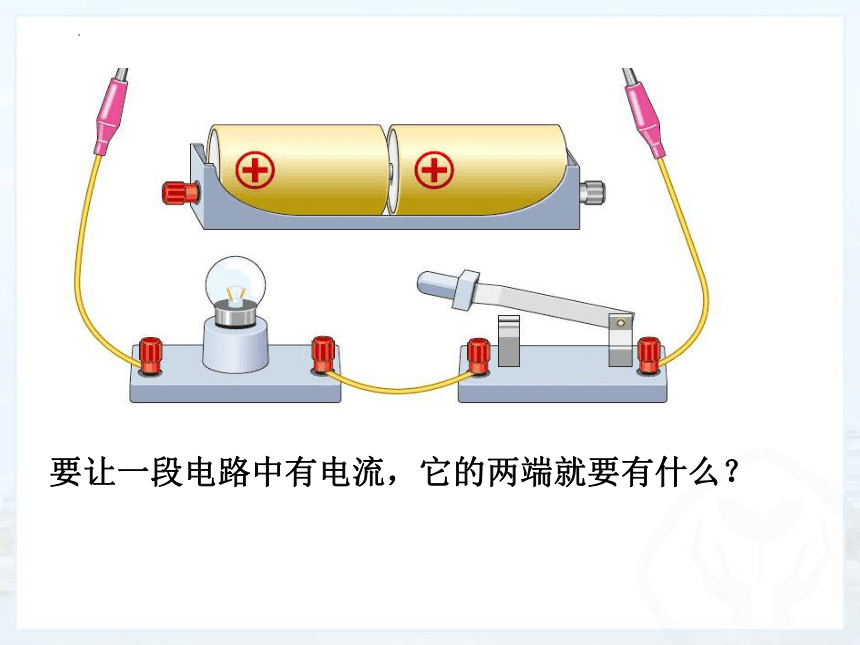

要让一段电路中有电流，它的两端就要有什么？
　　电源的作用就是给用电器两端提供电压。

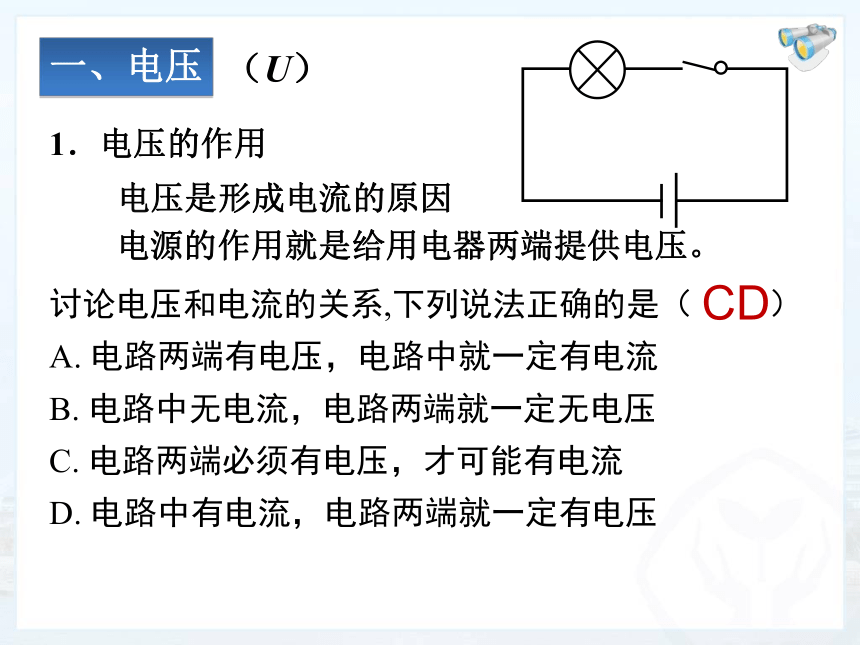

（U）
1．电压的作用
一、电压
讨论电压和电流的关系,下列说法正确的是（ ）
A. 电路两端有电压，电路中就一定有电流
B. 电路中无电流，电路两端就一定无电压
C. 电路两端必须有电压，才可能有电流
D. 电路中有电流，电路两端就一定有电压
电压是形成电流的原因
CD

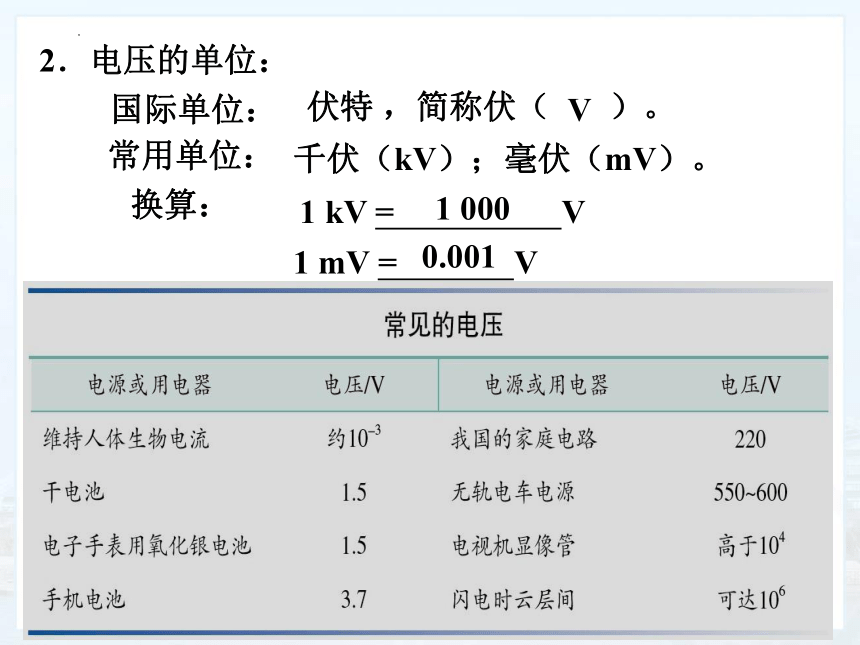

2．电压的单位：
　　
　　
　　　　 　　　　　　　
国际单位：
伏特 ，简称伏（ ）。
常用单位：
千伏（kV）；毫伏（mV）。
V
换算：
1 kV = V
1 mV = V
1 000
0.001

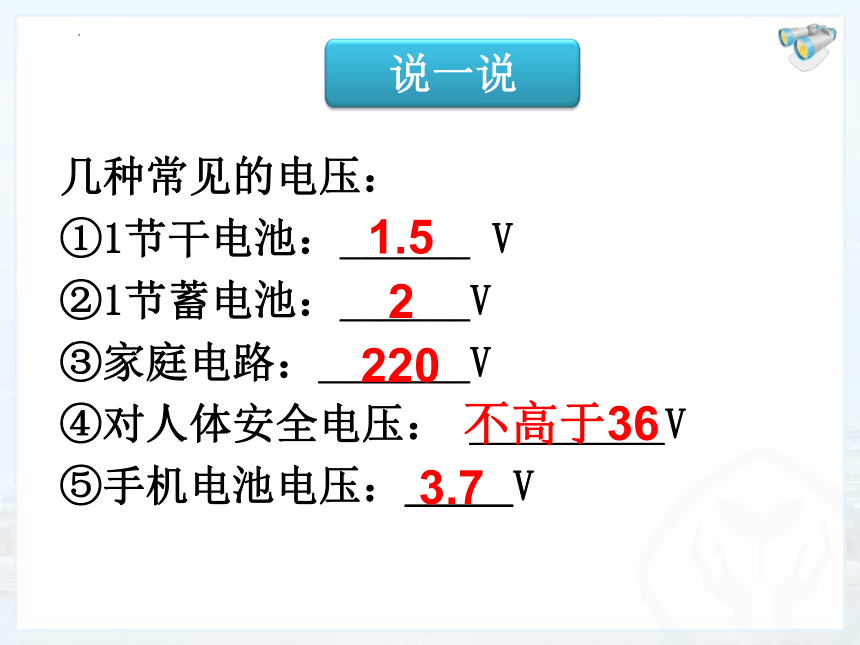

几种常见的电压：
①1节干电池：______ V
②1节蓄电池：______V
③家庭电路：_______V
④对人体安全电压： _________V
⑤手机电池电压：_____V
1.5
2
220
不高于36
3.7
说一说
电压表
二、电压的测量
对比电流表学习电压表（课本57、58页）
1.电压表的符号？有哪几个量程？每个量程分度值是多少？
2.电压表怎样连接？
3.电压表如何读数？　　
　　（1）电压表怎样连接？
V
　　（2）电压表的读数
　　读数步骤：
　　第一步，明确电压表所选量程；
　　第二步，确定电压表分度值；
　　第三步，由指针位置读出示数。
　　（3）动手测量用电器两端的电压和电源两端的电压。
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
1.3
1.3
　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
巩固练习
2.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选 用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
随堂训练
4、试触时，电压表出现下列情况是什么原因？现象如何？如何改进？
5.判断下列电压表连接是否正确，测的是谁的电压？
L1
L2
巩固练习
6.判断下列电压表的连接是否正确
巩固练习
课堂小结
