电灯
电灯

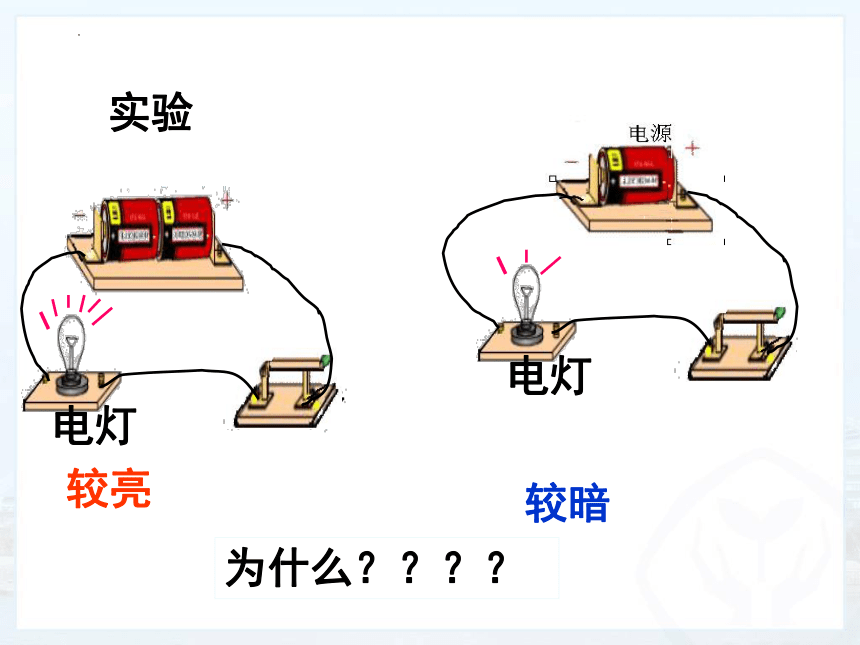

实验
为什么？？？？
较亮
较暗
电流的测量
第十五章 第４节

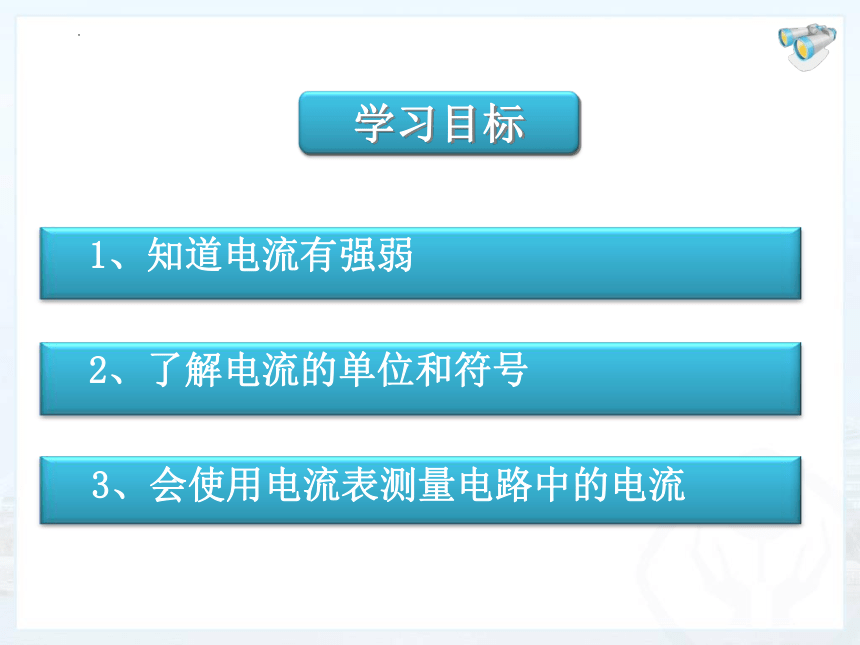

1、知道电流有强弱
2、了解电流的单位和符号
学习目标
3、会使用电流表测量电路中的电流
想一想
　　

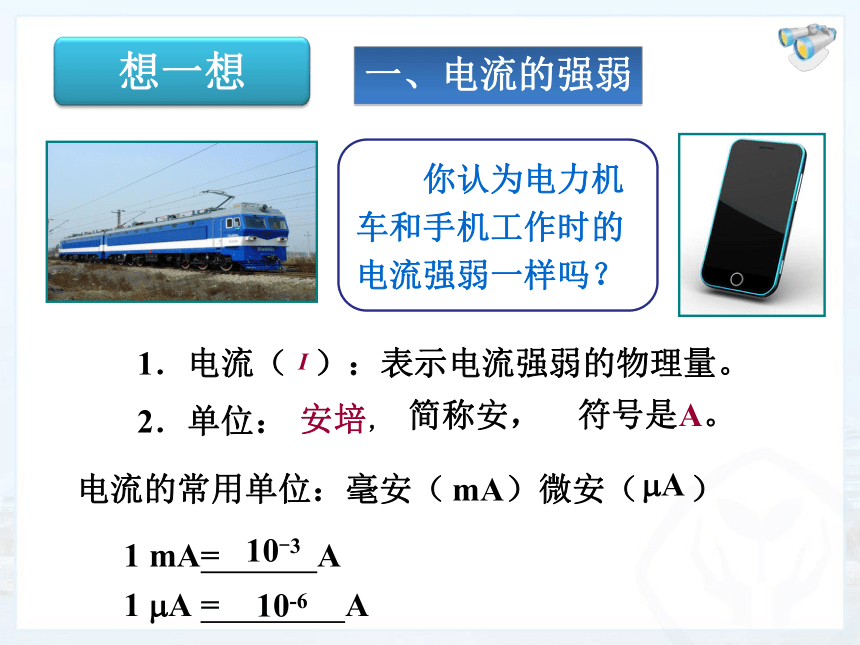

1．电流（ ）：表示电流强弱的物理量。
　　2．单位：
　　
一、电流的强弱
I
　　你认为电力机车和手机工作时的电流强弱一样吗？

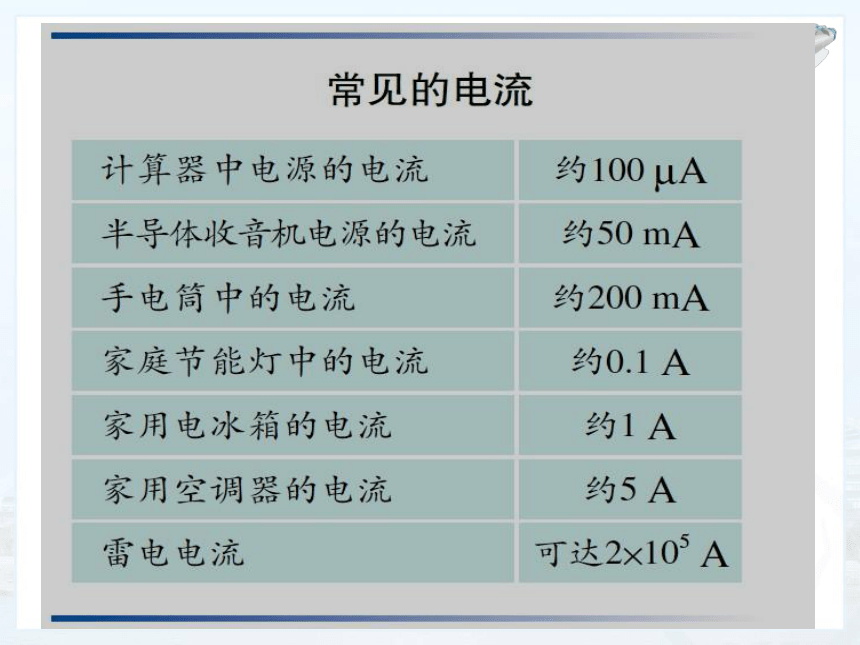

电流的常用单位：毫安（ ）微安（ ）
1 mA= A
1 mA = A
mA
mA
安培，
简称安，
符号是A。
10-3
10-6
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A

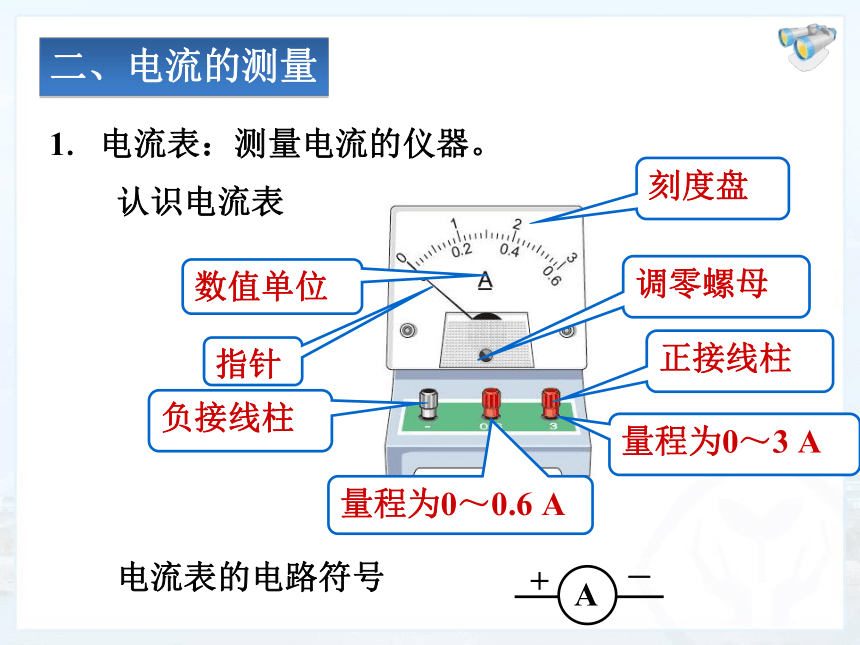

1. 电流表：测量电流的仪器。
A
+
－
二、电流的测量
　　认识电流表
　　电流表的电路符号

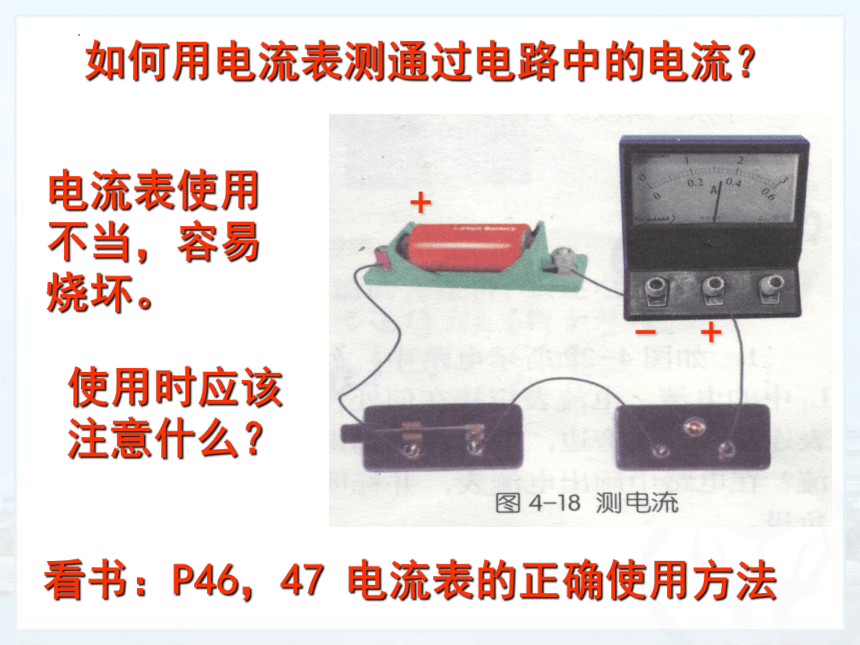

如何用电流表测通过电路中的电流？
看书：P46，47 电流表的正确使用方法
使用时应该注意什么？
+
- +
电流表使用不当，容易烧坏。
2. 电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
　　为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　1.以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
练一练
3. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
　　2.请读出下列电流表的示数。
0.58 A
1.4 A
练一练
4. 练习使用电流表测量电路中的电流
　　（1）按课本P46图15.4-2连接实验器材；
　　（2）进行实验。
　　提示：1.连接电路时开关应断开
2.为避免电流过大损坏电流表，在不能估算电流的情况下，可用 “试触”法选择合适的量程。
　　实验1
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
如果实验中发现表针向左边没有刻度的那边偏转，请分析原因是什么？
0.4
0
1
2
3
0
0.2
0.6
0.6
3
A
1.请读出下列电流表的示数：
巩固练习
0.4
0
1
2
3
0
0.2
0.6
0.6
3
A
1.请读出下列电流表的示数：
巩固练习
2.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.
甲同学的问题：____________；乙同学的问题_________ ；
丙同学的问题：__________________________ ；
巩固练习
正负接线柱接反了
量程选择过大
量程选择过小
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
巩固练习
课堂小结
