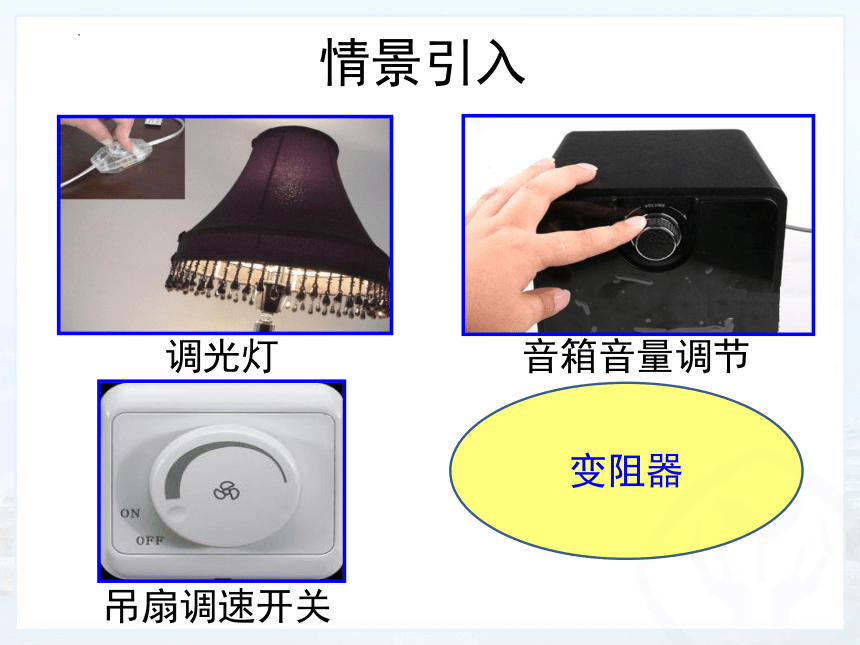

情景引入
变阻器
调光灯
音箱音量调节
吊扇调速开关
第十六章　电压　电阻
第4节　变阻器

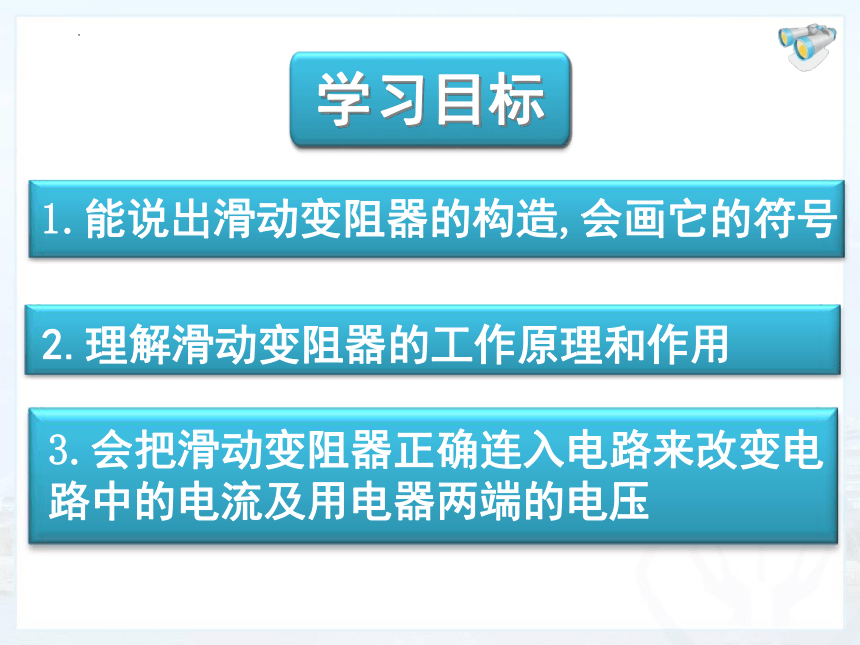

2.理解滑动变阻器的工作原理和作用
1.能说出滑动变阻器的构造,会画它的符号
3.会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压
学习目标

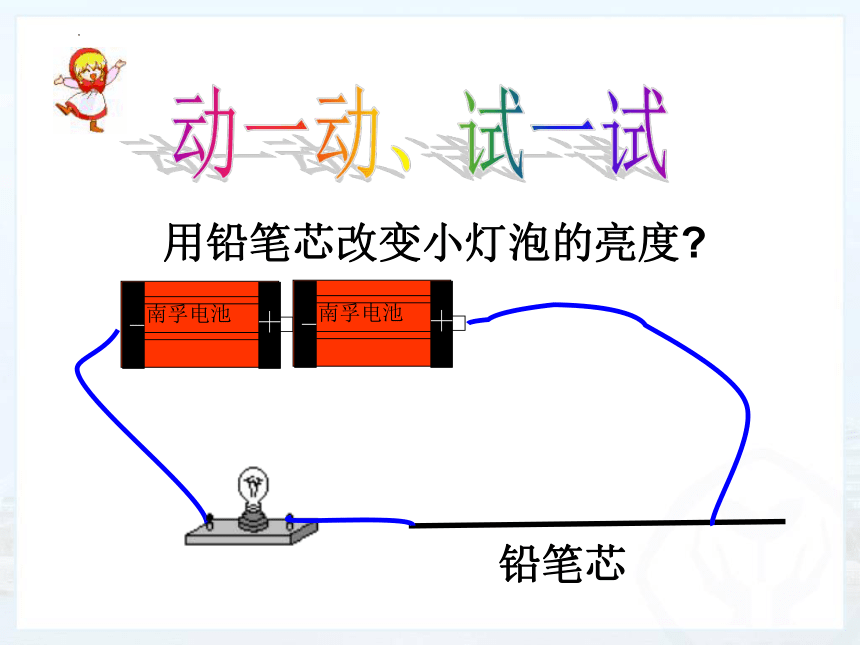

动一动、试一试
用铅笔芯改变小灯泡的亮度
南孚电池
南孚电池
铅笔芯
南孚电池
南孚电池

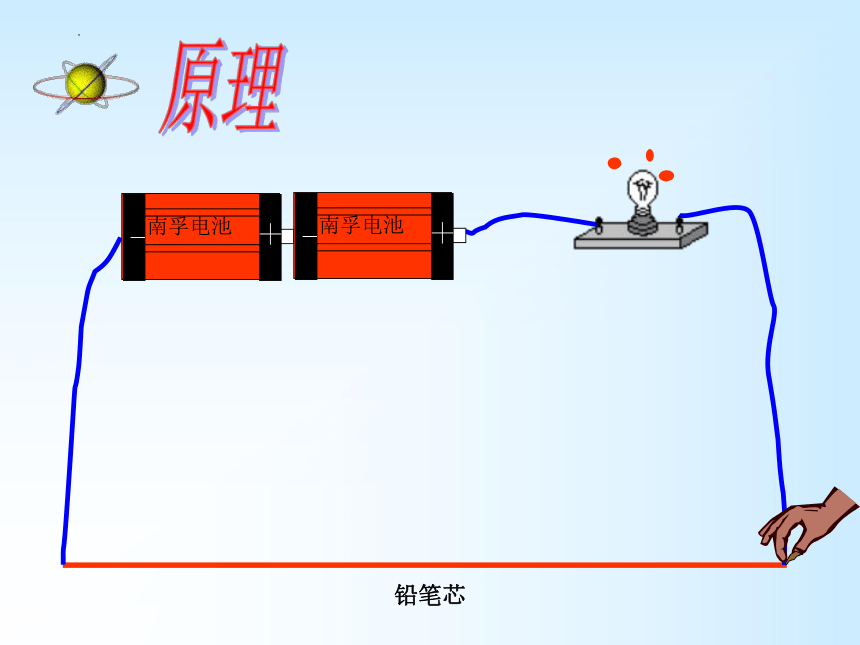

原理
铅笔芯
南孚电池
南孚电池

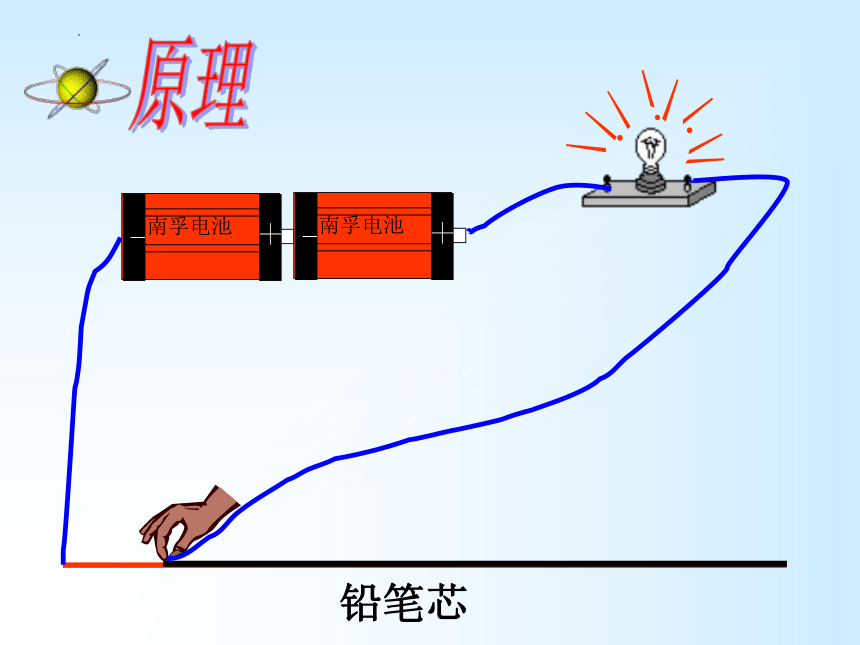

原理
铅笔芯
南孚电池
南孚电池

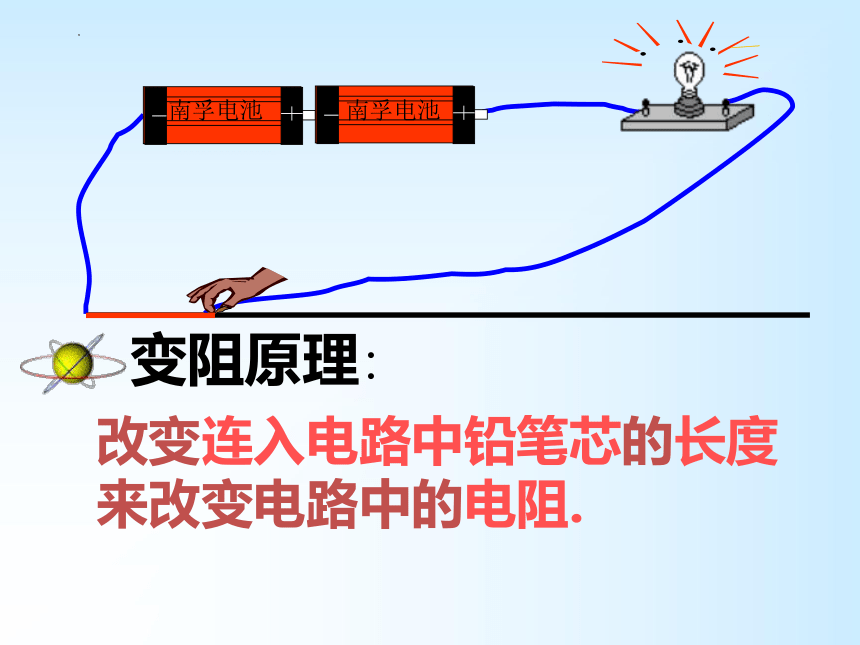

变阻原理：
改变连入电路中铅笔芯的长度
来改变电路中的电阻.
一、变阻器
的元件叫做变阻器。
能改变接入电路中电阻大小
滑动变阻器
电阻箱
电位器

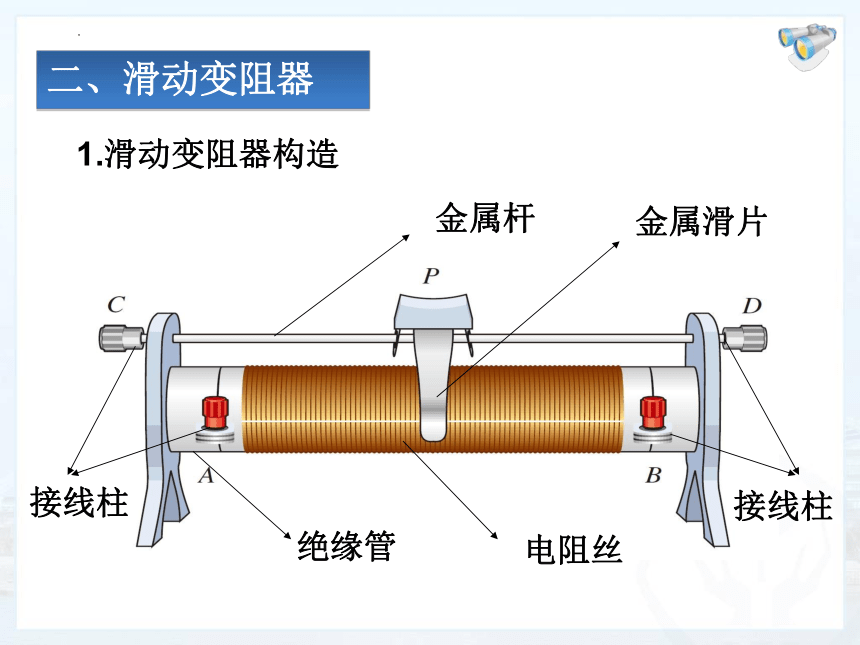

1.滑动变阻器构造
绝缘管
电阻丝
金属杆
金属滑片
接线柱
接线柱

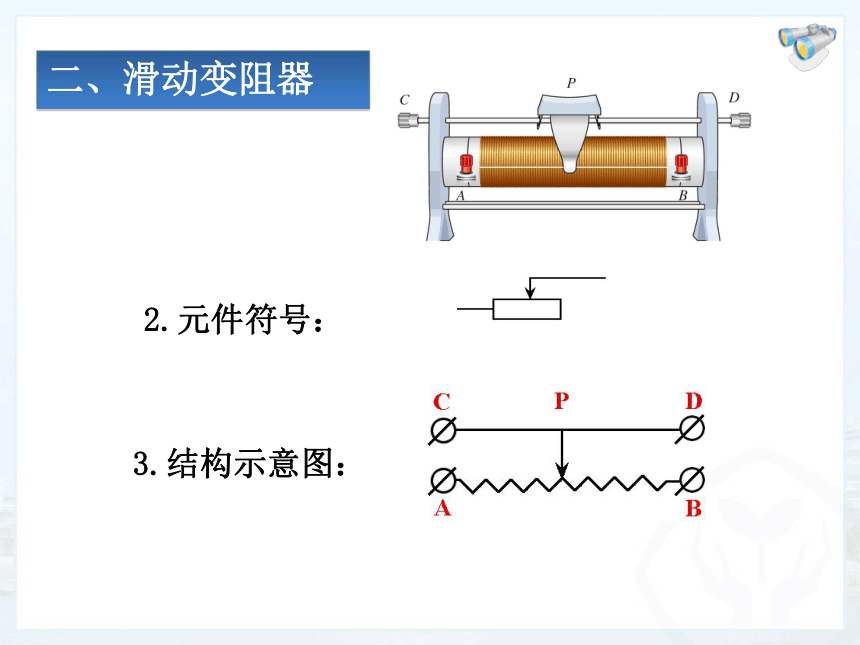

二、滑动变阻器
　3.结构示意图：
二、滑动变阻器
2.元件符号：

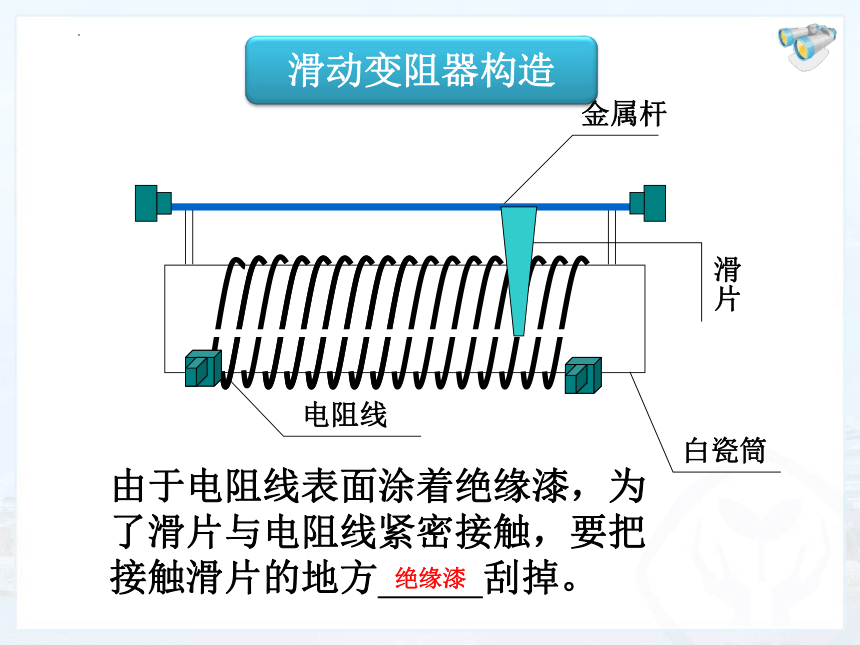

由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方 刮掉。
金属杆
滑片
电阻线
白瓷筒
滑动变阻器构造
绝缘漆
C
D
A
B
P
进电流
出电流

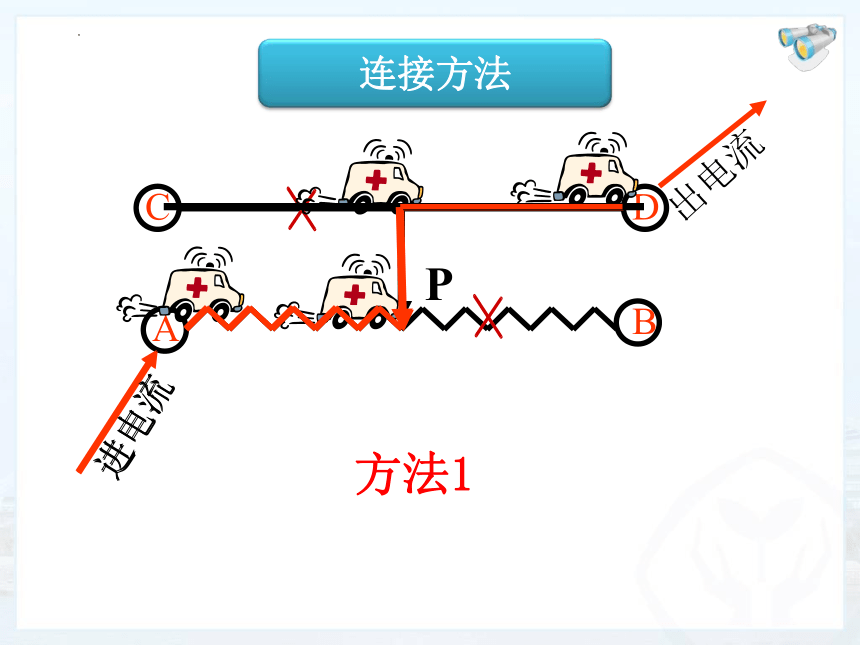

连接方法
方法1
进电流
C
D
A
B
P
出电流
进电流
方法1
连接方法
C
D
A
B
P
进电流
出电流
方法2
连接方法
C
D
A
B
P
进电流
出电流
方法2
连接方法
C
D
A
B
P
出电流
进电流
方法3
连接方法
C
D
A
B
P
出电流
进电流
方法3
连接方法
C
D
A
B
P
进电流
出电流
方法4
连接方法
C
D
A
B
P
进电流
出电流
方法4
连接方法
C
D
A
B
P
进电流
出电流
方法5
连接方法
C
D
A
B
P
不能改变电阻的大小
进电流
出电流
方法5
连接方法
滑动变阻器相当于 电阻
阻值较大
C
D
A
B
P
没有电阻连入电路
进电流
出电流
方法6
连接方法
滑动变阻器相当于
导线
P
P
P
P
(1)
(6)
(5)
(4)
(3)
(2)
接入电路中电阻丝的长度
200Ω 1.5A
5.连接方法:
选择电阻线的一端和金属杆的一端:
即接线柱“一上一下”接入电路
使用前要了解铭牌:
变阻器的最大电阻值是200Ω；
允许通过的最大电流是1.5A。
4.原理：通过改变 来改变接入电阻
　　 滑动变阻器要 联在电路中
　　连通电路前应将滑片放到什么位置上？
想一想
6.实验：用滑动变阻器改变小灯泡的亮度
保护电路
串
滑动变阻器还有什么作用？
在该电路图中想让小灯泡更亮些滑应向哪个方向移动？
阻值最大处
闭合开关前应将滑片调到
6：作用：
保护电路
调节电路中电流的大小
控制用电器两端的电压
三.变阻器的应用
电位器
电阻箱是能显示接入电路阻值的变阻器。这个电阻箱可以接入电路的最大阻值为多少？现在的读数分别是多少？
电阻箱
电阻箱
巩固练习
1.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
C
D
A
B
P
A
2.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
C
D
A
B
P
B
巩固练习
3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
C
D
A
B
P
C
巩固练习
4.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
C
D
A
B
P
C
巩固练习
B
巩固练习
5.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：
A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
A
