(共15张PPT)
1.电流可以用什么测量？电压可以用什么测量？
想想议议
I =
U
R
R=
U
I
那么，用什么方法测量导体电阻呢？
电阻的测量
第十七章 第３节

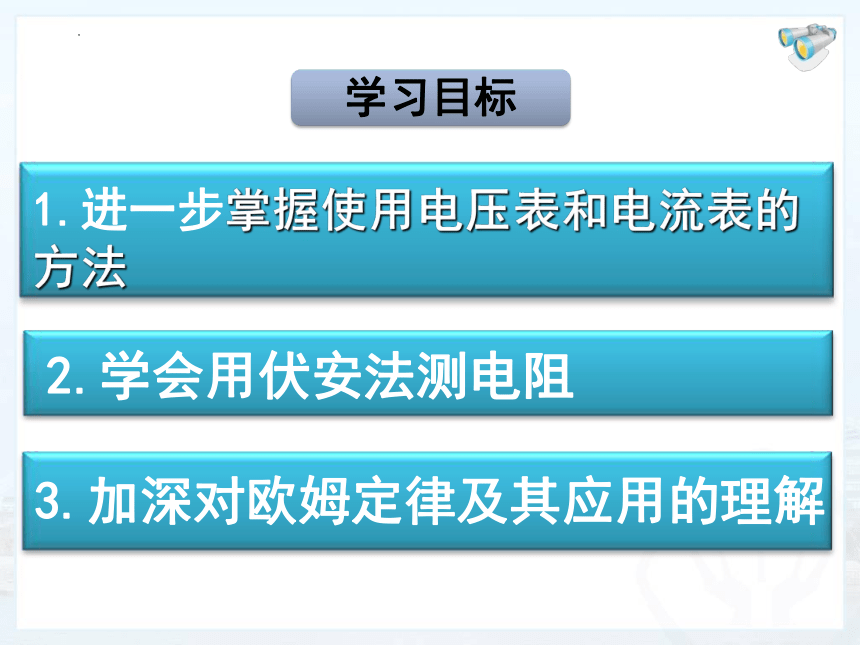

2.学会用伏安法测电阻
1.进一步掌握使用电压表和电流表的方法
3.加深对欧姆定律及其应用的理解
学习目标
　　　　　　伏安法
　　　　　　电源、电压表、电流表、滑动变阻器、
　　　　　　开关、导线、待测电阻。

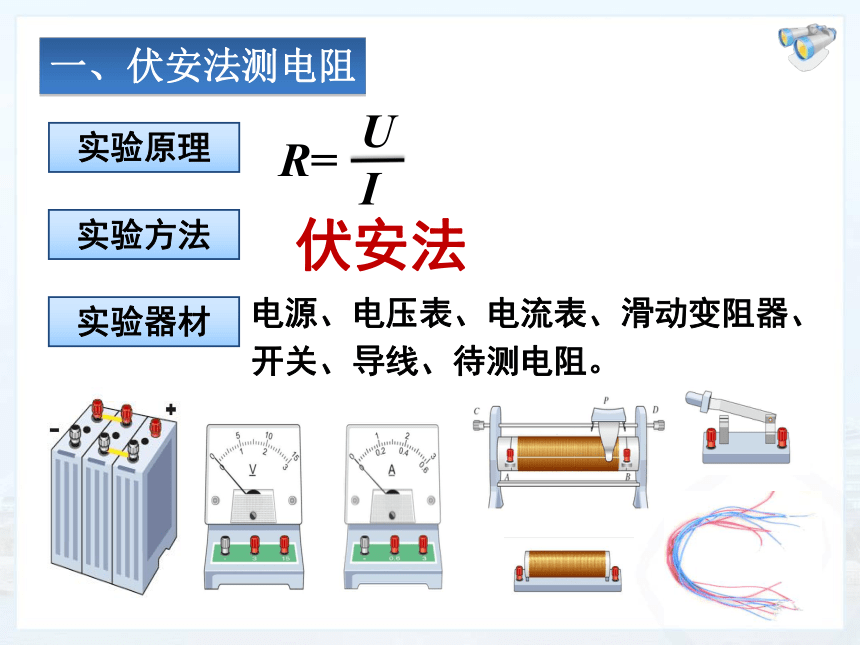

一、伏安法测电阻
实验方法
实验原理
实验器材
R=
U
I
A
V
R
R'
S
电路图
实物图

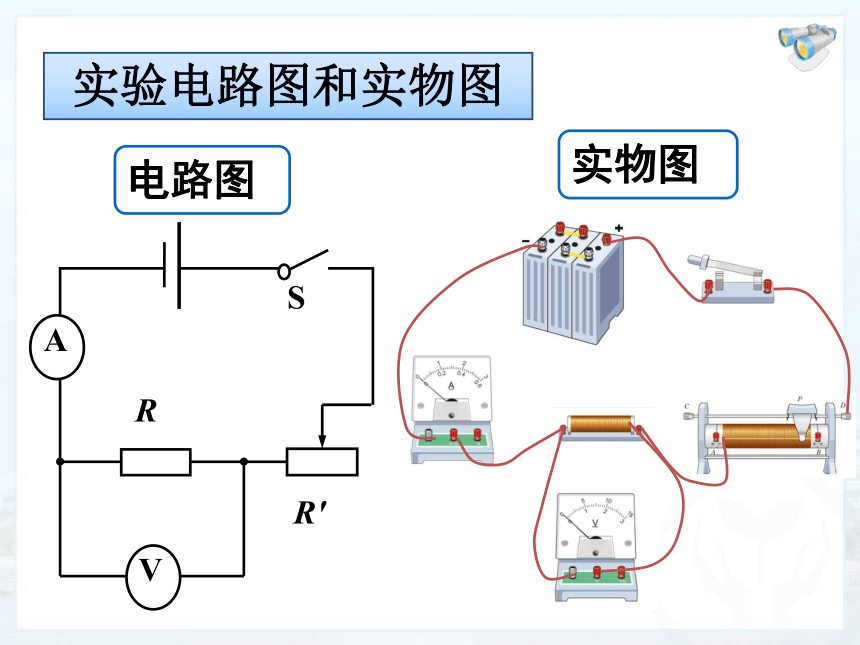

实验电路图和实物图

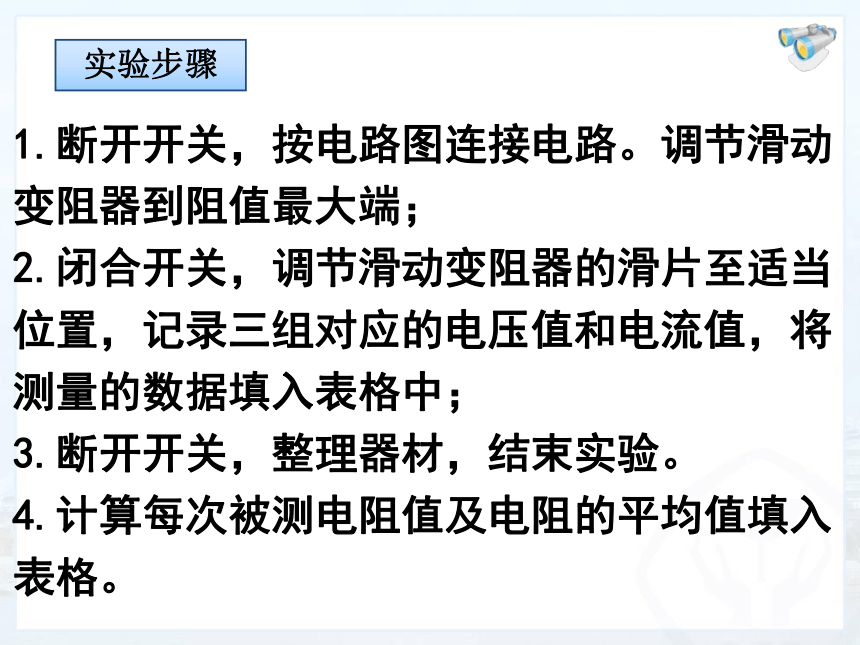

1.断开开关，按电路图连接电路。调节滑动变阻器到阻值最大端；
2.闭合开关，调节滑动变阻器的滑片至适当位置，记录三组对应的电压值和电流值，将测量的数据填入表格中；
3.断开开关，整理器材，结束实验。
4.计算每次被测电阻值及电阻的平均值填入表格。
实验步骤

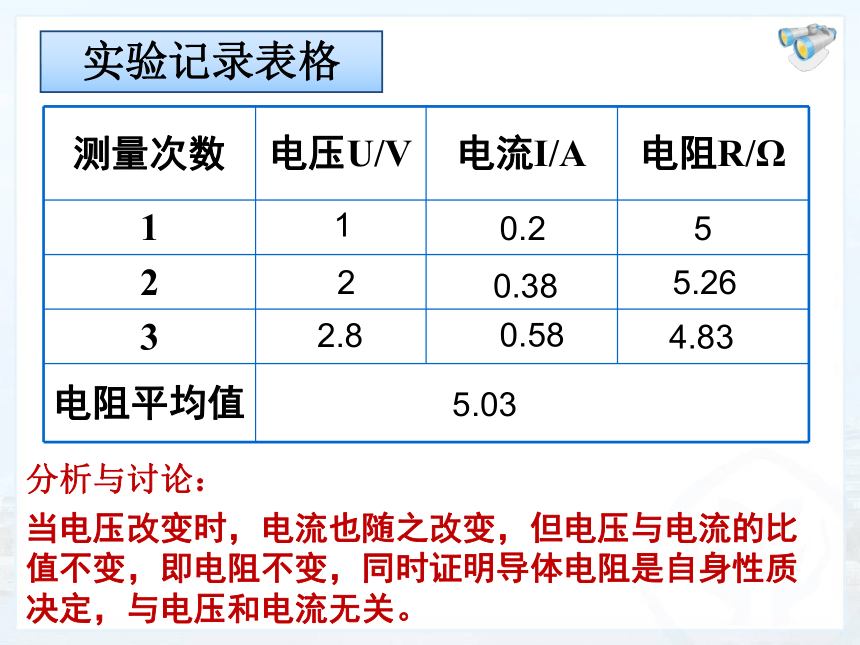

测量次数 电压U/V 电流I/A 电阻R/Ω
1
2
3
电阻平均值
实验记录表格
1
0.2
5
2
0.38
5.26
2.8
0.58
4.83
5.03
分析与讨论：
当电压改变时，电流也随之改变，但电压与电流的比值不变，即电阻不变，同时证明导体电阻是自身性质决定，与电压和电流无关。
　1.将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。
　2.多测几组数据，根据实验数据分别计算出小灯泡的电阻，
　3.比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？
　4.如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。
想想做做
电压U/V 电流 I/A 电阻R/Ω 灯亮度 温度
1 0.18 5.56 暗 低
2.5 0.24 10.42 亮 高
3.0 0.28 10.71 很亮 很高
结论：灯丝电阻随温度的升高而增大
注意：此时灯丝电阻受温度影响大，
所以不能求平均值
　1 . 小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分
别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω。
0.4
5
巩固练习
　发现：灯两端电压越大，灯丝电阻越大。
　　
2.某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。
电压U/V 1 2 3
电流I/A 0.22 0.30 0.34
电阻R/Ω 4.55 6.67 8.82
原因：灯两端电压越大，灯丝温度升高，电阻越大。
巩固练习
　　3.在“测量小灯泡的电阻”
的实验中，某同学在连接电路时，
不小心将电流表和电压表接错了
位置，如图所示。闭合开关可能
出现的现象是( )
　A．电流表烧坏，电压表示数为0
　B．小灯泡烧坏
　C．电流表示数为0，电压表示数为电源电压值　
D．电流表示数为0，电压表示数为0
C
V
A
L
R
S
巩固练习
巩固练习
4.用电压表和电流表测电阻时，它的依据是 ；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。
1.2V
0.48A
R=U/I
2.5Ω
巩固练习
5．一个正常工作时电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误
C
课堂小结
