(共27张PPT)
适应性训练6 (十七章～二十章)
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。

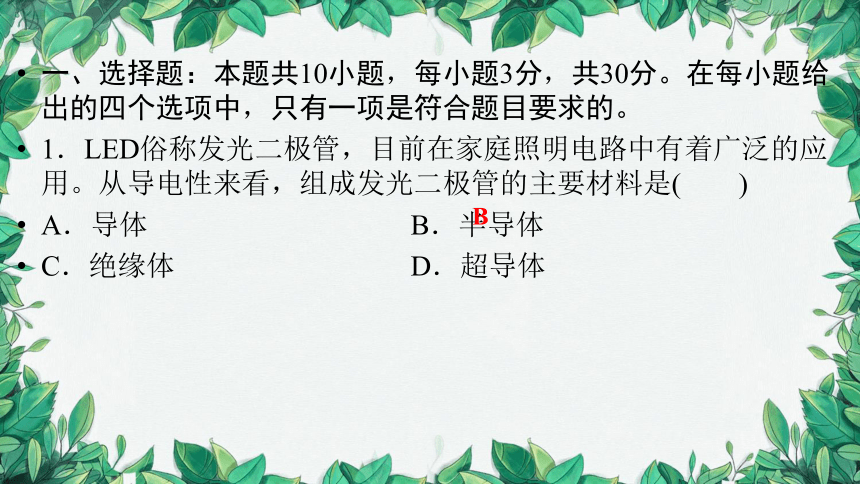

1．LED俗称发光二极管，目前在家庭照明电路中有着广泛的应用。从导电性来看，组成发光二极管的主要材料是(　　)
A．导体 B．半导体
C．绝缘体 D．超导体
B

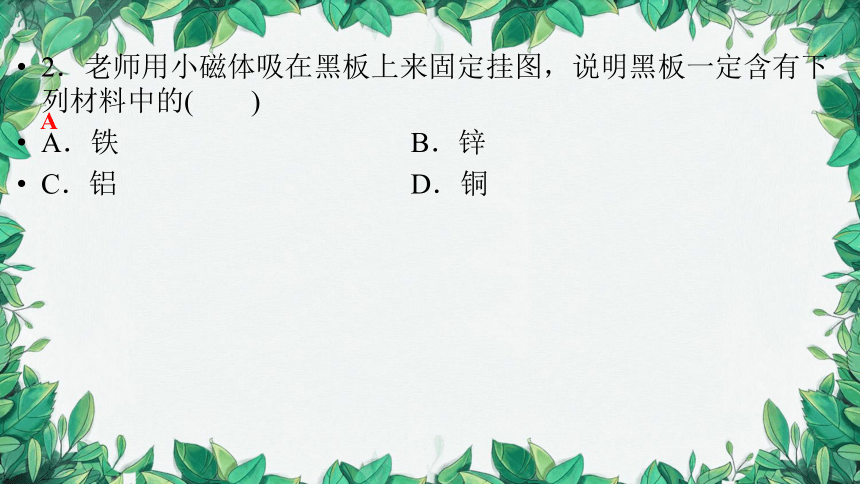

2．老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有下列材料中的(　　)
A．铁 B．锌
C．铝 D．铜
A

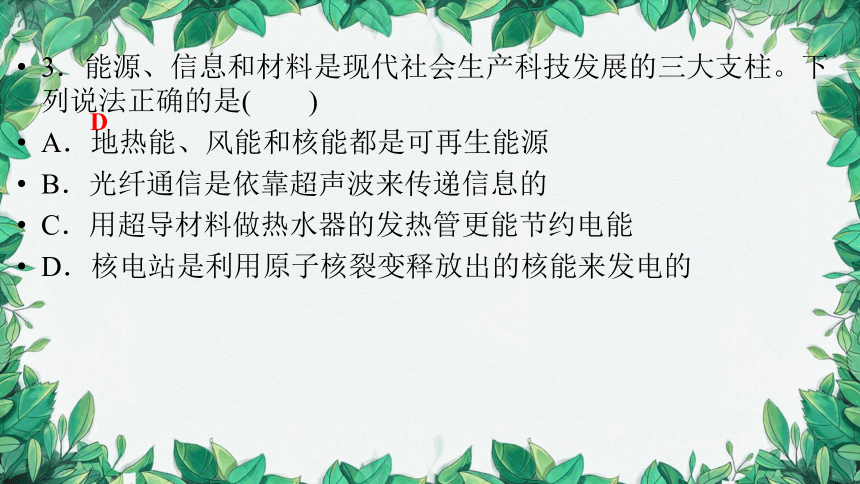

3．能源、信息和材料是现代社会生产科技发展的三大支柱。下列说法正确的是(　　)
A．地热能、风能和核能都是可再生能源
B．光纤通信是依靠超声波来传递信息的
C．用超导材料做热水器的发热管更能节约电能
D．核电站是利用原子核裂变释放出的核能来发电的
D

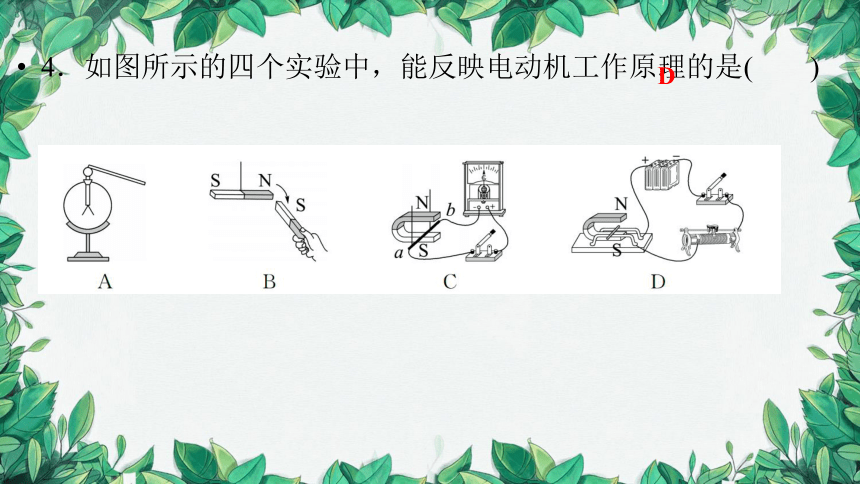

4．如图所示的四个实验中，能反映电动机工作原理的是(　　)
D

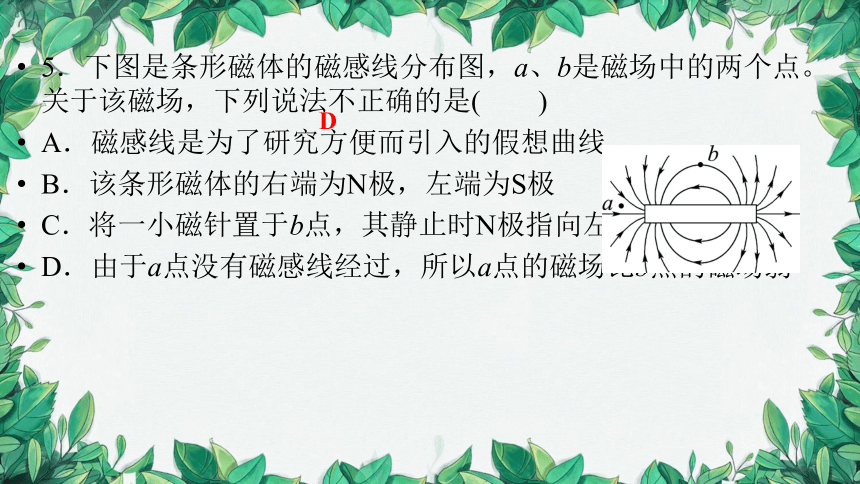

5．下图是条形磁体的磁感线分布图，a、b是磁场中的两个点。关于该磁场，下列说法不正确的是(　　)
A．磁感线是为了研究方便而引入的假想曲线
B．该条形磁体的右端为N极，左端为S极
C．将一小磁针置于b点，其静止时N极指向左侧
D．由于a点没有磁感线经过，所以a点的磁场比b点的磁场弱
D

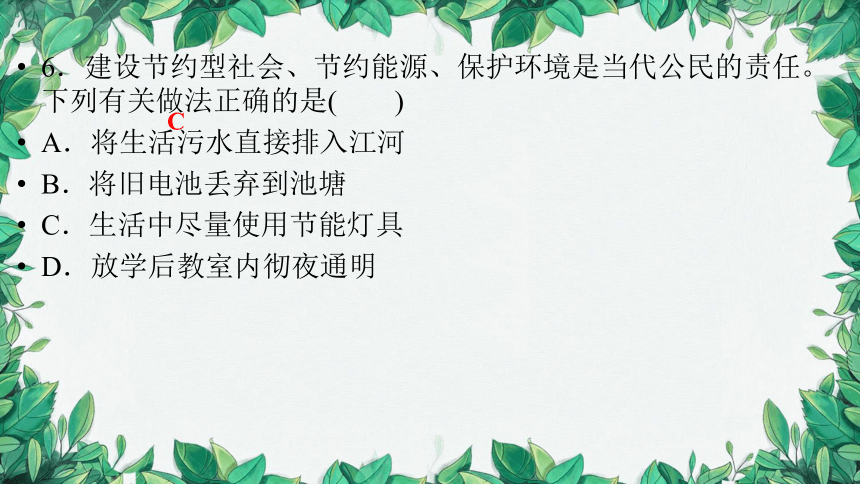

6．建设节约型社会、节约能源、保护环境是当代公民的责任。下列有关做法正确的是(　　)
A．将生活污水直接排入江河
B．将旧电池丢弃到池塘
C．生活中尽量使用节能灯具
D．放学后教室内彻夜通明
C

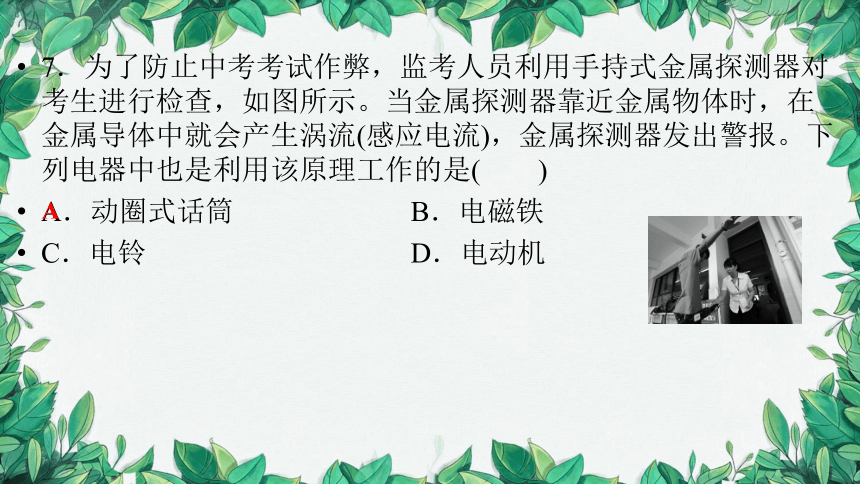

7．为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查，如图所示。当金属探测器靠近金属物体时，在金属导体中就会产生涡流(感应电流)，金属探测器发出警报。下列电器中也是利用该原理工作的是(　　)
A．动圈式话筒　 B．电磁铁　
C．电铃　 D．电动机
A

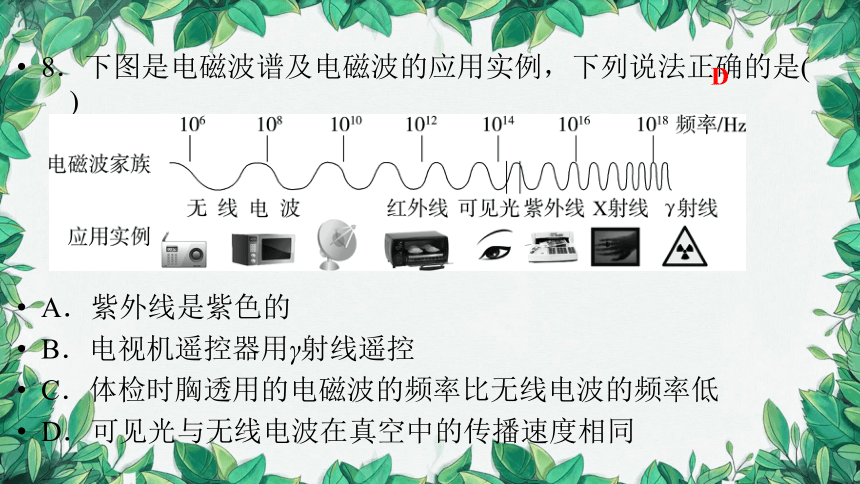

8．下图是电磁波谱及电磁波的应用实例，下列说法正确的是(　　)



A．紫外线是紫色的
B．电视机遥控器用γ射线遥控
C．体检时胸透用的电磁波的频率比无线电波的频率低
D．可见光与无线电波在真空中的传播速度相同
D
9．下图是某保密室的防盗报警电路，当有人闯入保密室时，会使开关S闭合。下列说法正确的是(　　)
A．电磁继电器与发电机的工作原理相同
B．电磁继电器与电动机的工作原理相同
C．当电磁铁工作时，上端为S极
D．当有人闯入保密室时，b灯亮
D
10．某同学制作了如图所示的装置：当风吹动时，风车带动磁体上方的线圈转动(线圈两端引出线上的绝缘漆已全部刮掉)，灵敏电流计的指针会发生偏转。下列说法正确的是(　　)
A．该装置工作时线圈相当于电路中的用电器
B．该装置工作时灵敏电流计相当于电源
C．该装置将机械能转化为电能
D．若将图中的灵敏电流计换成干电池，则无风吹时，线圈能持续转动
C
二、填空题：本题共5小题，每空2分，共20分。
11．近年来，在国家新农村建设政策的支持下，农村部分道路两旁安装了太阳能路灯，大大改善了农村的村容村貌。如图所示，灯杆顶端是太阳能电池板，它能将太阳能转化为____能；太阳能属于________(填“可再生”或“不可再生”)能源。
电
可再生
12．某市电力资源丰富，有水力发电、火力发电、风力发电、太阳能发电，其中没用到电磁感应原理的是_______发电。课堂上，同学们一起制作水果电池时，要将多个水果电池串联起来，目的是提高水果电池的_____。
13．右图是一款自发电动感单车，骑行时利用线圈在
磁场中的转动发电，其发电原理是________最先发现
的。该单车还能通过USB端口给手机充电，此
时单车在电路中相当于______。
太阳能
电压
法拉第
电源
14．电磁波在真空中的传播速度是________m/s，某电磁波的波长是50 m，则这种电磁波的频率是________Hz。
15．如图所示的装置，当将条形磁体向右插入螺线管时，灵敏电流计的指针向左偏转，而后将条形磁体从螺线管中向左拔出时，灵敏电流计的指针会向____(填“左”或“右”)偏转。利用该原理可以制成________(填“电动机”或“发电机”)。
3×108
6×106
右
发电机
三、作图题：本题共2小题，每小题2分，共4分。
16．如图所示，小磁针在条形磁体的作用下处于静止状态。请标出小磁针的N极和条形磁体磁感线的方向。
17．请根据图中通电螺线管的N极，标出小磁针的N极和电源的正极。
四、简答题：本题共1小题，共4分。
18．图甲是学校楼道里的消防应急灯，小榕同学观察到平时正常供电时应急灯是不发光的，一旦停电，两盏标有“36 V”字样的灯就会正常发光。请你根据图乙所示的原理图简要分析消防应急灯的工作过程。
电磁铁接在学校电路中，通电时具有磁性，将衔铁吸下，消防应急灯处于断路状态，所以消防应急灯不工作；当学校停电时，电磁铁失去磁性，在弹簧的作用下，衔铁复位，接通消防应急灯，消防应急灯利用自带的
36 V电源给楼道照明。
五、实验题：本题共3小题，共30分。
19．(8分)在“探究通电螺线管的外部磁场”的实验中：
(1)在螺线管周围均匀撒上铁屑，铁屑分布如图所示，被磁化的铁屑相当于无数个________；从铁屑的分布情况可知，通电螺线管的外部磁场与______磁体的磁场相似。
小磁针
条形
(2)将两个已知磁极的小磁针分别放在通电螺线管左右两端，小磁针静止时N极指向如图所示，则通电螺线管的左端是____极；当改变螺线管中的电流方向时，发现小磁针N极指向发生改变，此现象说明通电螺线管外部磁场方向与______方向有关。
N
电流
20．(12分)在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)当滑动变阻器的滑片P向左移动时，电磁铁甲、乙吸引大头针的个数
______(填“增加”或“减少”)，说明电流越____，电磁铁的磁性越强。
增加
大
(2)根据图示情境可知，____(填“甲”或“乙”)的磁性强，说明电流一定时，______________，电磁铁的磁性越强。
(3)根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的____极。
(4)电磁铁吸引的大头针下端分散的原因是____________________________
_____。
甲
线圈匝数越多
S
大头针被磁化，同名磁极相互排
斥
21．(10分)小明利用如图所示的装置进行电与磁的相关实验。
(1)若利用该装置探究“通电导体在磁场中的受力情况”，应将开关的接线柱1与___(填“2”或“3”)接通。为使观察到的现象更明显，导体ab应选择__________(填“空心铜管”或“实心铜棒”)。
3
空心铜管
(2)将开关反方向闭合，利用该装置探究“产生感应电流的条件”。
①让悬挂的导体ab在如图所示位置沿竖直方向上下运动，
灵敏电流计的指针______发生偏转。
②保持磁体不动，若导体ab水平向右运动，灵敏电流计
的指针向左偏转；若要使灵敏电流计的指针向右偏转，
可以____。(填序号)
A．将磁体的磁极对调，导体ab向左运动
B．保持磁体不动，导体ab向左运动
③为使灵敏电流计的指针偏转角度更大，可以_________________________
___________________。(写出一种方法即可)
不会
B
增大导体的运动速度(或更换
磁性更强的磁体)
六、计算题：本题共1小题，共12分。
22．喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12 V，控制电路中电磁铁线圈的电阻忽略不计，定值电阻R0＝80 Ω，加热电路中电阻R＝2 Ω。R1为热敏电阻，其阻值随温度的变化情况见下表。闭合开关S后，当箱内温度达到34 ℃时，衔铁被吸下，电阻R停止工作；当箱内温度低于26 ℃时，电磁铁磁性减弱，在弹簧作用下，A、B两触点接触，电阻R又开始工作。求：
温度t/℃ 24 26 28 30 32 34 36 38
热敏电阻R1 180 160 140 120 100 80 60 40
(1)电阻R工作100 s产生的热量；
解：根据题图可知，电阻R工作时，R0和R1串联后，再与R并联接入电路中，R两端的电压为电源电压，R消耗的电能全部用来产生热量，所以电阻R工作100 s产生的热量
答：7 200 J
(2)电磁铁吸住衔铁时的最小电流；
解：根据题意可知，当箱内温度低于26 ℃时，A、B两触点接触，根据题目表格中的数据可知，此时R1的阻值为160 Ω，该支路的总电阻
R01＝R1＋R0＝160 Ω＋80 Ω＝240 Ω，
电磁铁吸住衔铁时的最小电流
答：0.05 A
(3)若将电流表改成温度表，其刻度是否均匀？请通过分析计算说明理由。
电源电压不变，R1的阻值是变化的，电流与总电阻成反比，所以将电流表改成温度计，其刻度是不均匀的。
答：不均匀，分析过程见解析。
