城市夜景

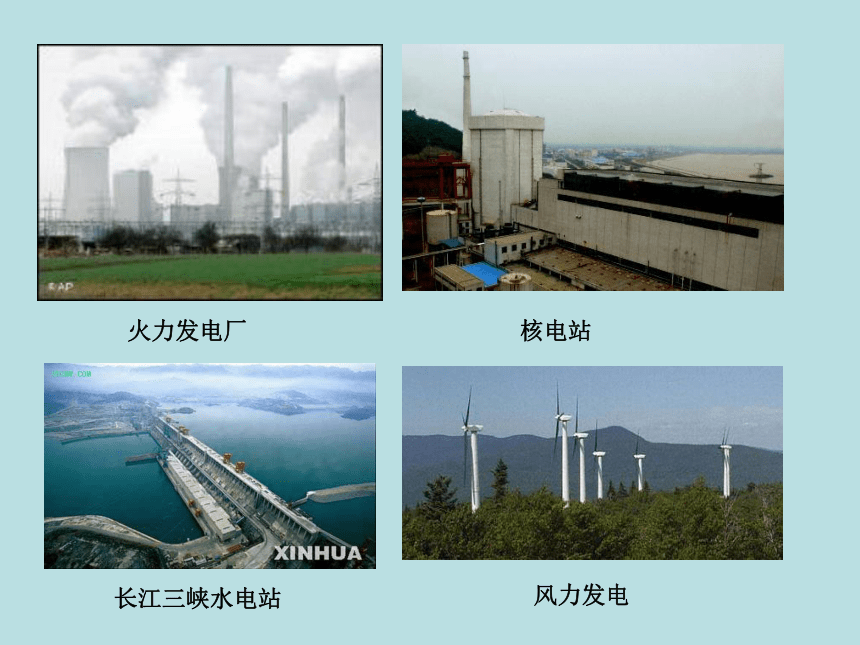

火力发电厂
核电站
长江三峡水电站
风力发电

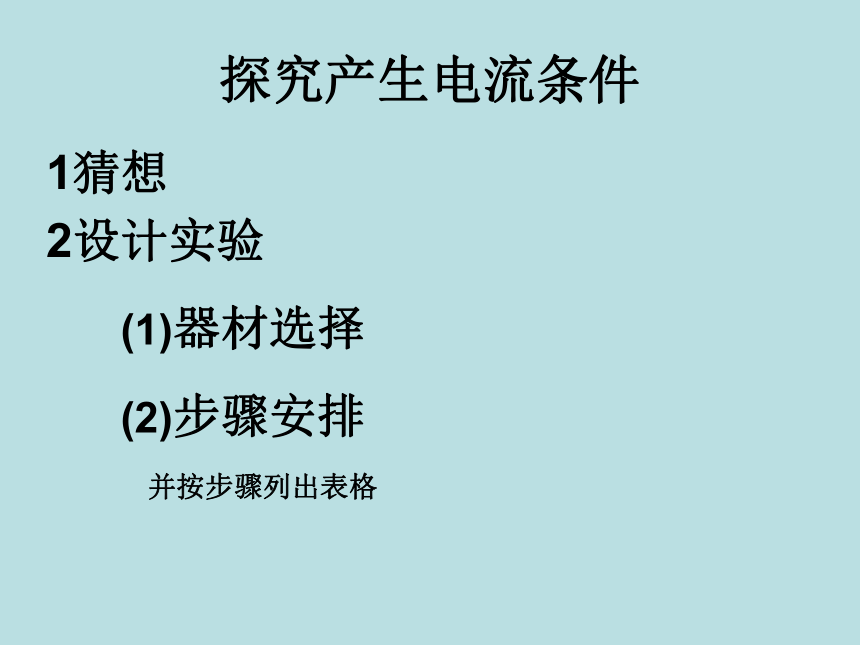

探究产生电流条件
1猜想
2设计实验
(1)器材选择
(2)步骤安排
并按步骤列出表格
·新课标

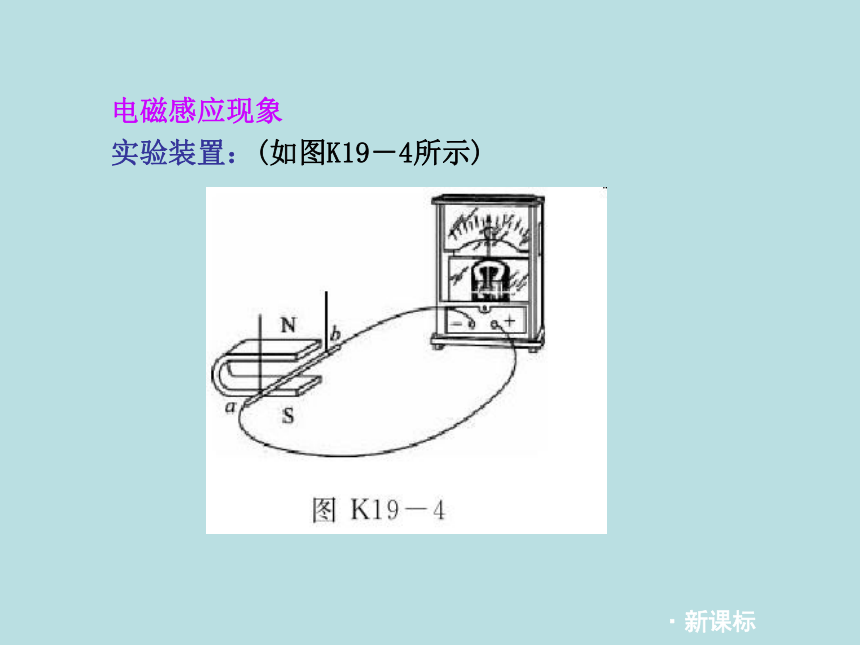

电磁感应现象
实验装置：(如图K19－4所示)

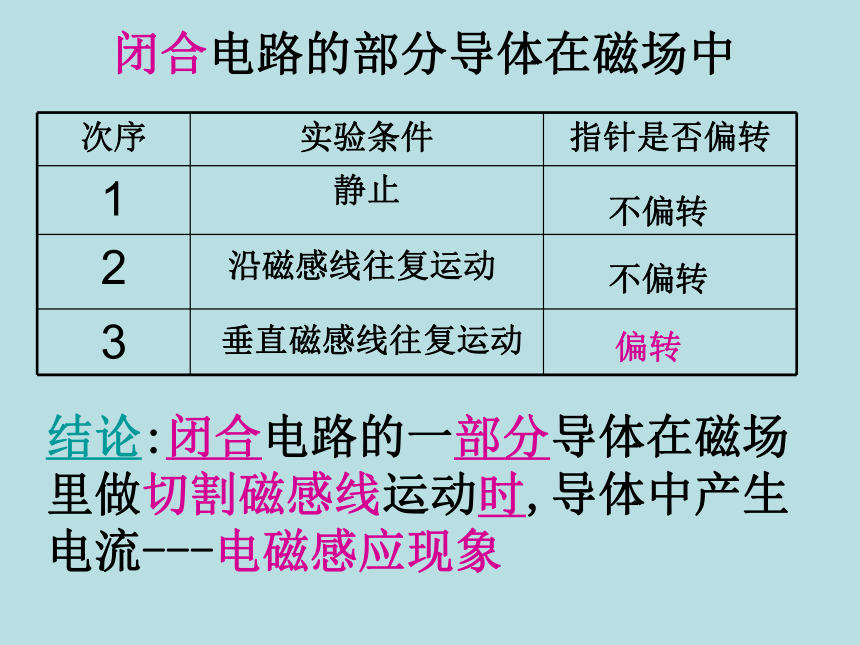

闭合电路的部分导体在磁场中
次序 实验条件 指针是否偏转
1 静止
2
3
结论:闭合电路的一部分导体在磁场里做切割磁感线运动时,导体中产生电流---电磁感应现象
沿磁感线往复运动
垂直磁感线往复运动
不偏转
不偏转
偏转

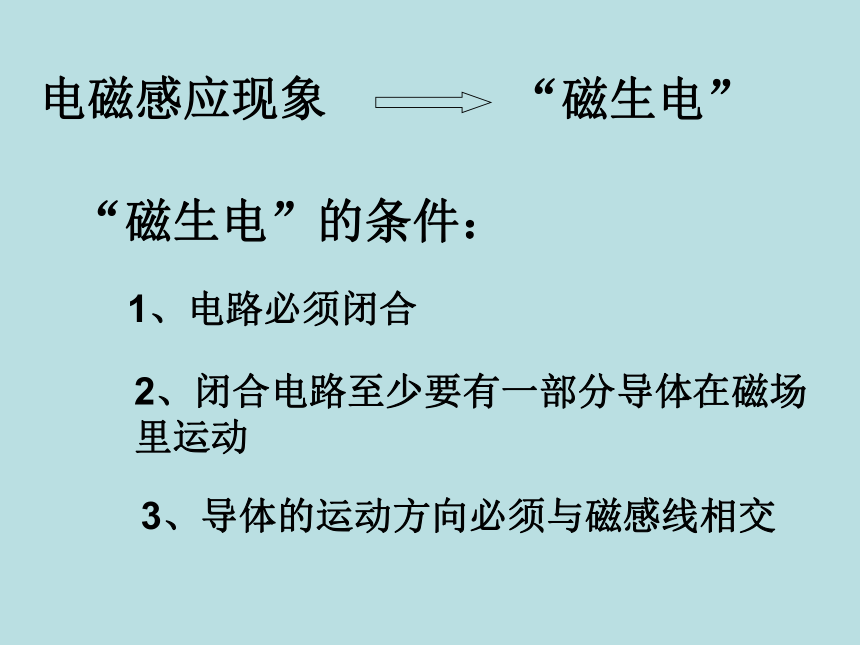

电磁感应现象
“磁生电”
“磁生电”的条件：
1、电路必须闭合
2、闭合电路至少要有一部分导体在磁场里运动
3、导体的运动方向必须与磁感线相交
法拉第
奥斯特
“磁生电”
“电生磁”
世界第一台发电机
实际发电机
发电机都是利用_______原理制成，
能量转化关系是_______转化_______.
　　
火力发电厂
核电站
长江三峡水电站
风力发电
_______转化_______.
_______转化_______.
_______转化_______.
_______转化_______.
电磁感应
其他形式的能
电能
内能
电能
电能
电能
电能
核能
机械能
风能
周期性改变电流方向的电流叫做交流电
方向不变的电流叫直流电
线圈转动一圈，电流方向改变2次
实际使用的交流发电机（旋转磁场式）
1、组成：
定子——线圈；转子——电磁铁
原因：线圈匝数多，导线很粗，高速旋转困难；使用电磁铁可得到强磁场
2、动力机：水轮机、汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等
发电机与电动机的比较
1、发电机的构造原则上和电动机是完全相同的
2、电动机是消耗电能而输出机械能;
发电机是消耗机械能而输出电能
3、电动机：利用通电线圈在磁场里转动的原理
发电机:利用电磁感应原理
可分为交流发电机和直流发电机两类。
科拉顿“跑”失良机
课堂小结
1、磁能否产生电
能
2、是否无论如何运动都能产生电流？
否
3、如何运动才会产生感应电流？还需要什么条件？
导体做切割磁感线运动，导体必须是闭合的而且是一部分
·新课标
1．如图K19－11所示的四幅图中能说明发电机工作原理的是(　　)
A
·新课标
2．如图K19－7所示四个实验中能用来探究电磁感应现象的是 (　　)
C
