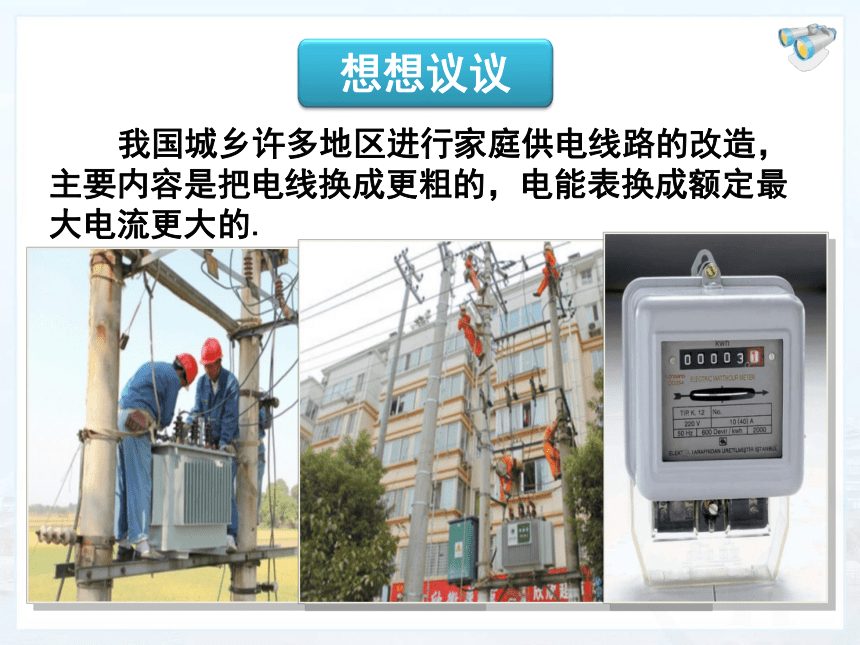

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成额定最大电流更大的.
想想议议
家庭电路中电流过大的原因
第十九章 第２节

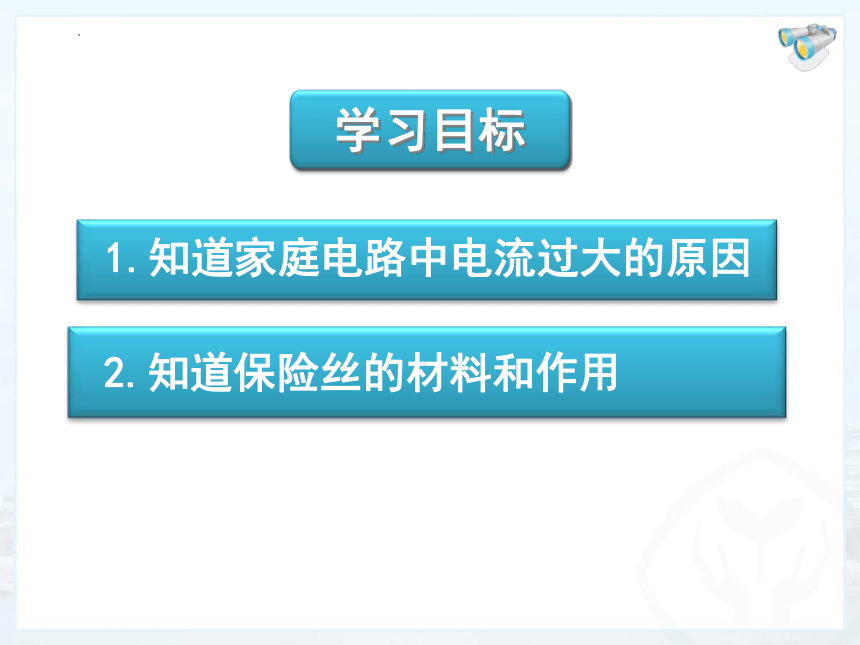

1.知道家庭电路中电流过大的原因
2.知道保险丝的材料和作用
学习目标

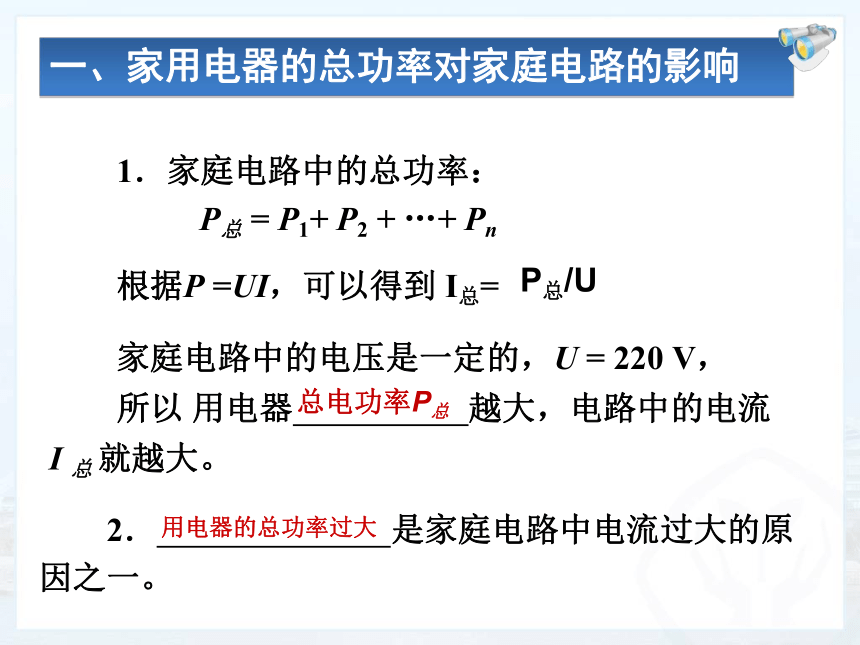

　　1．家庭电路中的总功率：
P总 = P1+ P2 + …+ Pn
　　2． 是家庭电路中电流过大的原 因之一。
一、家用电器的总功率对家庭电路的影响
　　根据P =UI，可以得到 I总=
　　家庭电路中的电压是一定的，U = 220 V，
　　所以 用电器 越大，电路中的电流 I 总 就越大。
用电器的总功率过大
P总/U
总电功率P总

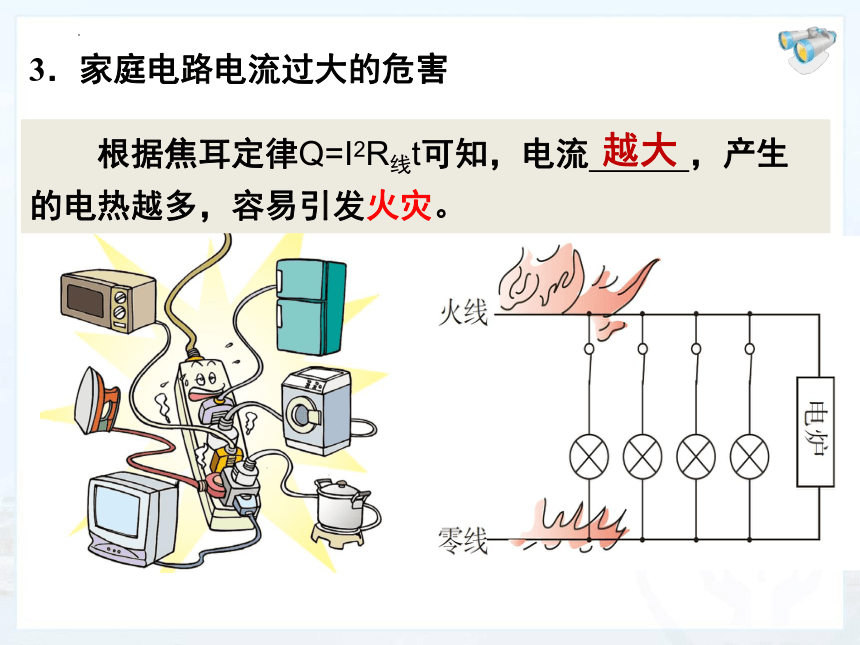

3．家庭电路电流过大的危害
　　根据焦耳定律Q=I2R线t可知，电流 ，产生的电热越多，容易引发火灾。
越大

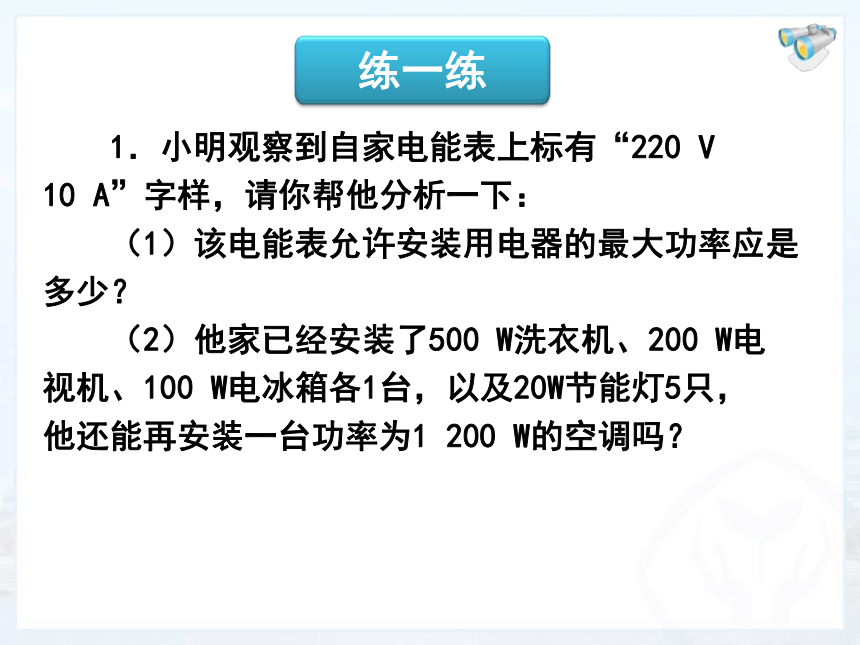

　　1．小明观察到自家电能表上标有“220 V
10 A”字样，请你帮他分析一下：
　　（1）该电能表允许安装用电器的最大功率应是
多少？
　　（2）他家已经安装了500 W洗衣机、200 W电
视机、100 W电冰箱各1台，以及20W节能灯5只，
他还能再安装一台功率为1 200 W的空调吗？
练一练

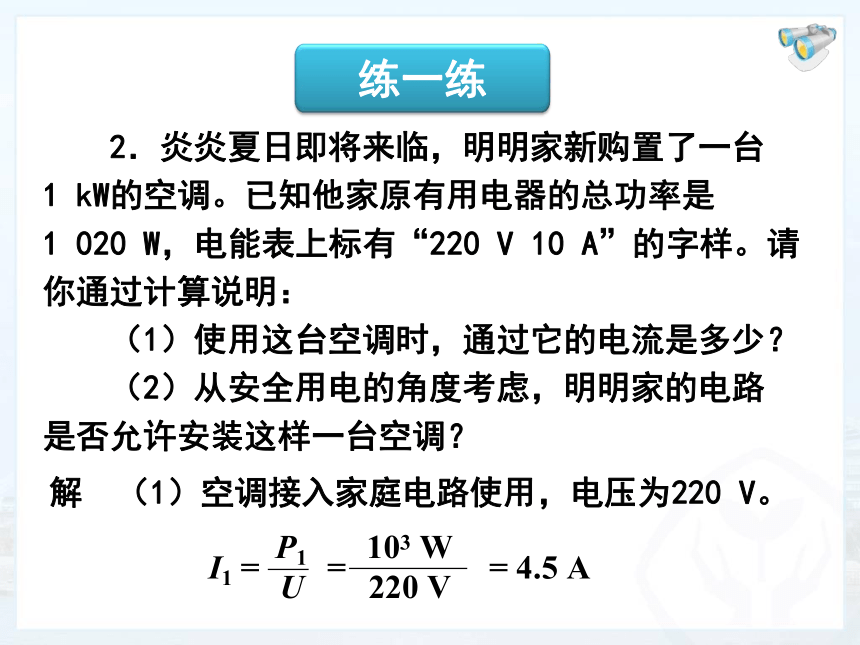

　　2．炎炎夏日即将来临，明明家新购置了一台
1 kW的空调。已知他家原有用电器的总功率是
1 020 W，电能表上标有“220 V 10 A”的字样。请
你通过计算说明：
　　（1）使用这台空调时，通过它的电流是多少？
　　（2）从安全用电的角度考虑，明明家的电路
是否允许安装这样一台空调？
解　（1）空调接入家庭电路使用，电压为220 V。
练一练
I1 =　　= 　　　　= 4.5 A
P1
U
103 W
220 V
I=I1 +I2=4.5 A+4.6A=9.1A
< 10 A
> 2 020 W
P =P1+P2=1 000 W +1 020 W=2 020 W
　　② 计算用电器的总功率是否超过电能表允许使用的最大功率

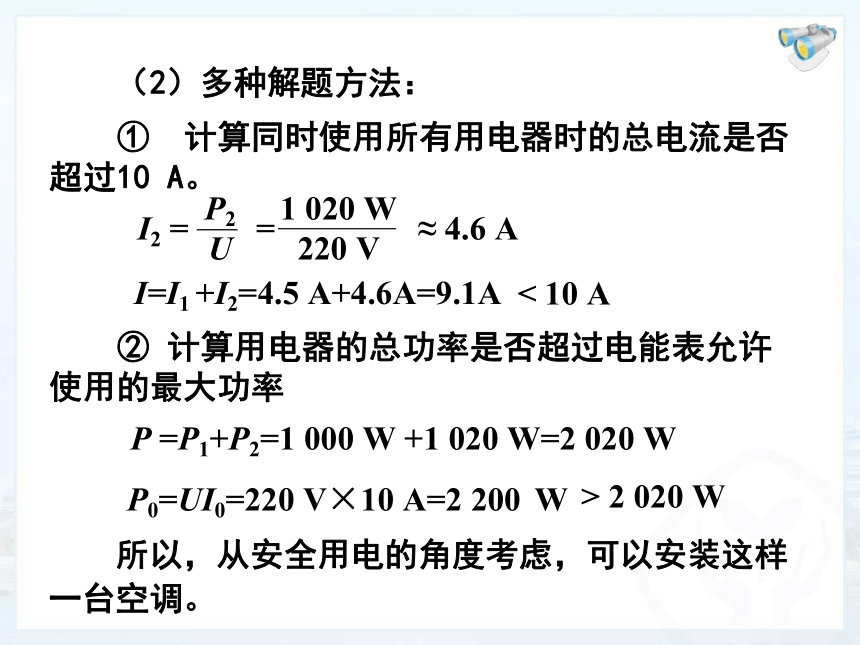

　　（2）多种解题方法：
　　① 计算同时使用所有用电器时的总电流是否超过10 A。
P0=UI0=220 V×10 A=2 200 W
I2 =　　= 　　　　≈ 4.6 A
P2
U
1 020 W
220 V
　　所以，从安全用电的角度考虑，可以安装这样一台空调。

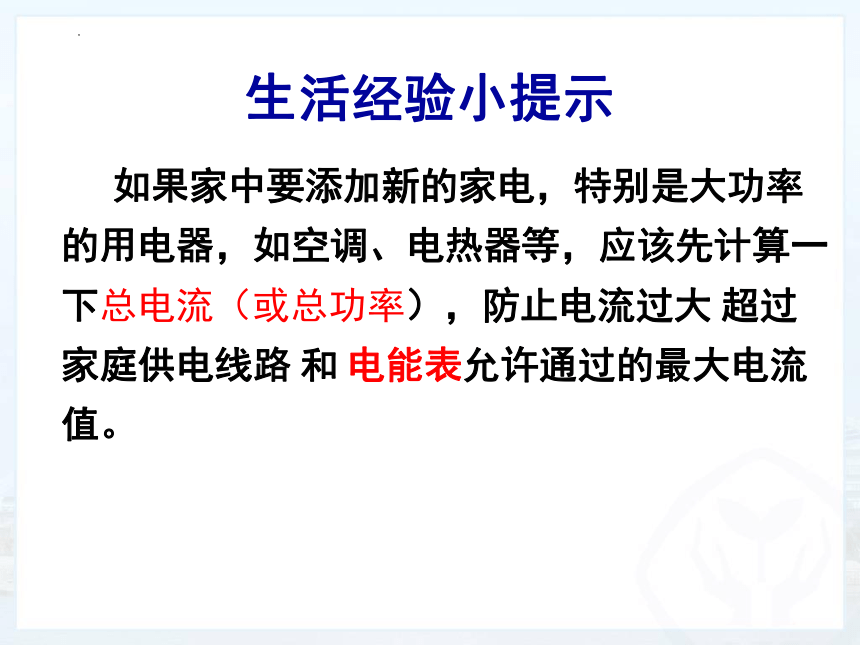

生活经验小提示
如果家中要添加新的家电，特别是大功率的用电器，如空调、电热器等，应该先计算一下总电流（或总功率），防止电流过大 超过家庭供电线路 和 电能表允许通过的最大电流值。
想一想
二、短路对家庭电路的影响
1. 是家庭电路中电流过大的另一个原因。
观看实验视频
短路
家庭电路中的短路是指 线和 线 直接接触，不通过任何用电器。
交流讨论
哪些情况会造成家庭电路短路？
火
零
2.常见的引起家庭电路短路的原因
绝缘皮破损
接线时不小心接错
3.短路的危害
家庭电路中短路很容易造成火灾
1. 材料：
特点：
　　 观察保险盒和闸刀开关上的保险丝。
三、保险丝的作用
铅锑合金
保险丝的电阻比较大，熔点比较低
优教提示
打开工具栏，点击课件素材，播放实验演示：用铜丝代替保险丝起不到保险作用
2.当电流过大时，保险丝温度 而熔断，
电路，起到了保护作用。保险丝应 联在干路中
升高
切断
3.不能用铁丝或铜丝代替保险丝 。
　
串
4．新型保险装置：空气开关
空气开关
住宅配电箱
为了防止电路中电流过大引发事故，你有哪些好的建议？
1、避免同时使用功率过大的用电器
2、加装保险装置
1、保险丝
2、空气开关
3、改造线路
献计献策
商场里，一位顾客和一位卖微波炉的售货员出现了不同意见。
售货员说：微波炉很省电，用它加热食品用不了多少电费。
顾客说：微波炉很费电，他家的微波炉一开就“烧保险”。
他们各是从什么角度说的？(已知微波炉的电功率约为1000W）
想想议议
1.电路中电流过大的原因是
（ ）或（ ）。
2.家庭电路中引起保险丝熔断的原因是 （ ）
A、保险丝太粗不合格
B、所有用电器同时工作
C、一定是短路造成的
D、可能接入了大功率电热器
巩固练习
短路
用电器的总功率过大
D
3.家庭电路中保险丝断了，以下原因不可能的是：（ ）
A 、拉线开关中的两根导线头相碰
B 、家庭中用电器的功率过大
C、保险丝的规格不合适，熔断电流太小
D、插头中的两根导线头相碰
A
巩固练习
4.某家庭电路，已有两盏电灯正常发光，如果再使用一个 电熨斗，则该电路的 （ ）
A、总电流变大 B、总电压变大
C、总电阻变大 D、总功率变大
A D
课堂小结
1.家庭电路中电流过大的原因：
一是电路发生 ；
二是电路中用电器的 过大。
2.家庭电路中的保险装置：
短路
总功率
保险丝或空气开关。
