(共21张PPT)
安全用电
第十九章 第３节

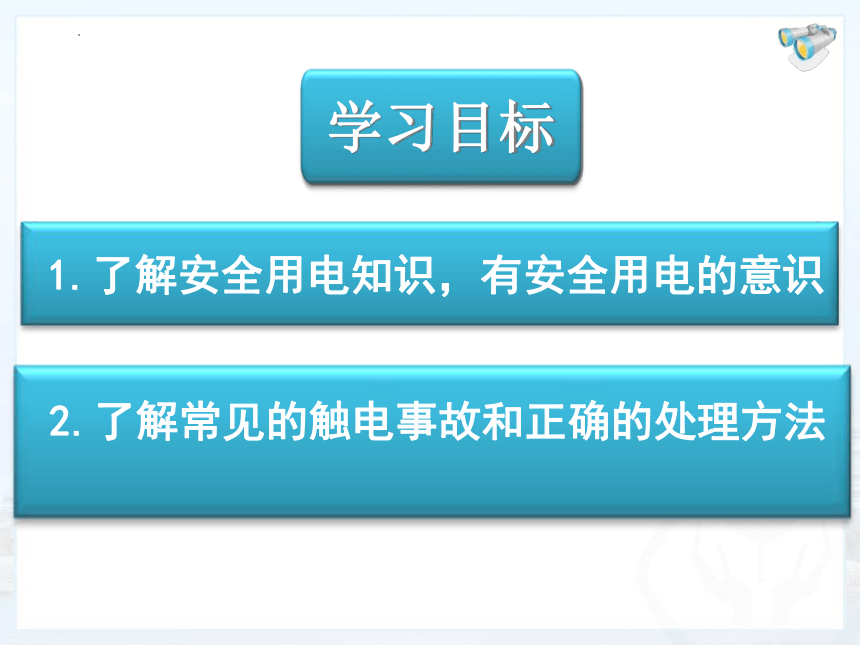

2.了解常见的触电事故和正确的处理方法
1.了解安全用电知识，有安全用电的意识
学习目标

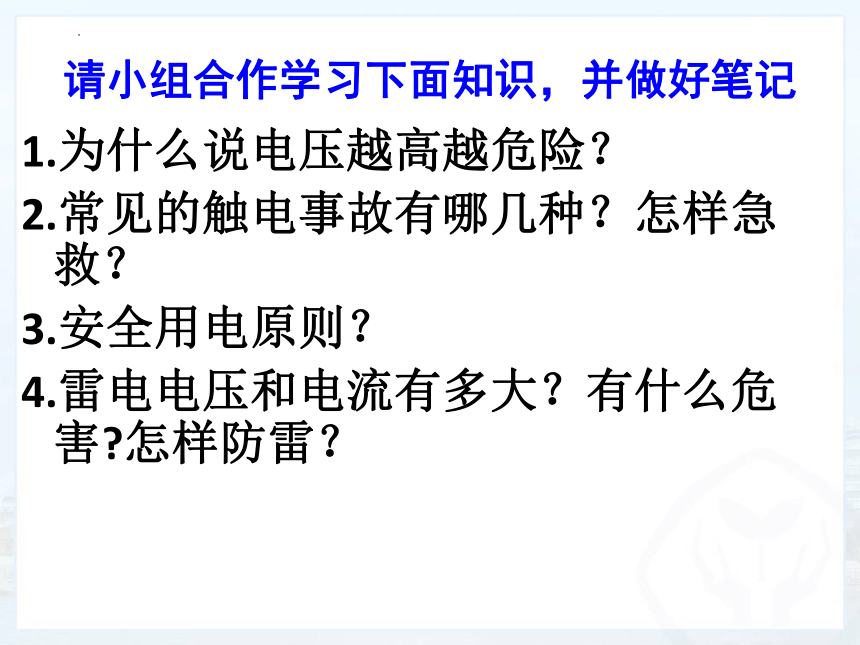

请小组合作学习下面知识，并做好笔记
1.为什么说电压越高越危险？
2.常见的触电事故有哪几种？怎样急救？
3.安全用电原则？
4.雷电电压和电流有多大？有什么危害 怎样防雷？

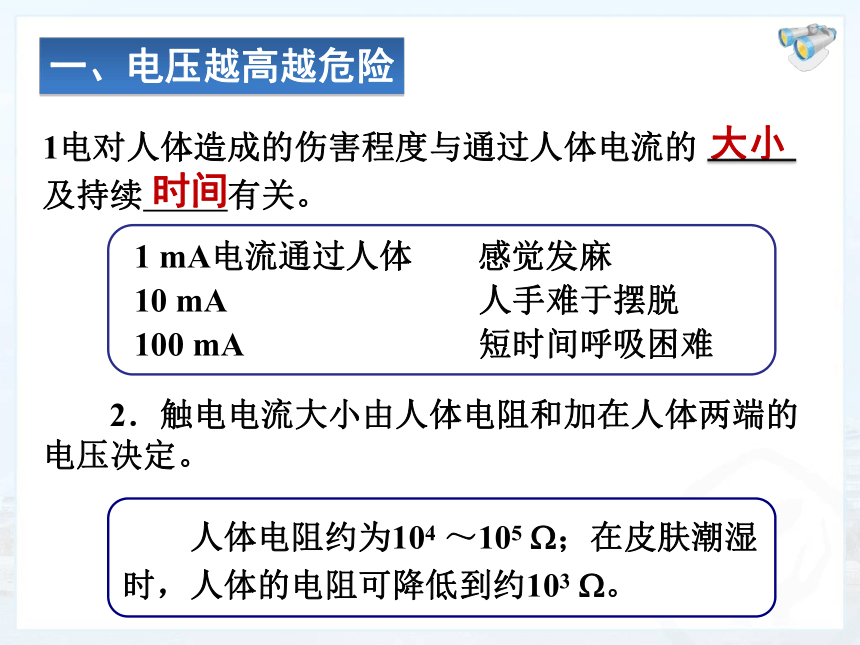

1电对人体造成的伤害程度与通过人体电流的 及持续 有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险
大小
时间

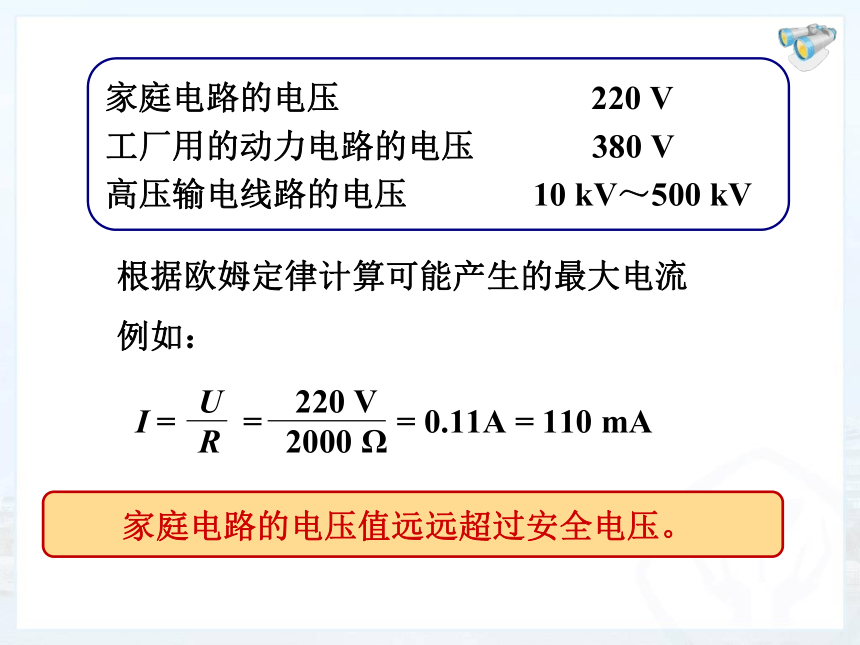

家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
　　根据欧姆定律计算可能产生的最大电流
　　例如：
　　家庭电路的电压值远远超过安全电压。
I =　　= 　　　 = 0.11A = 110 mA
U
R
220 V
2000 Ω

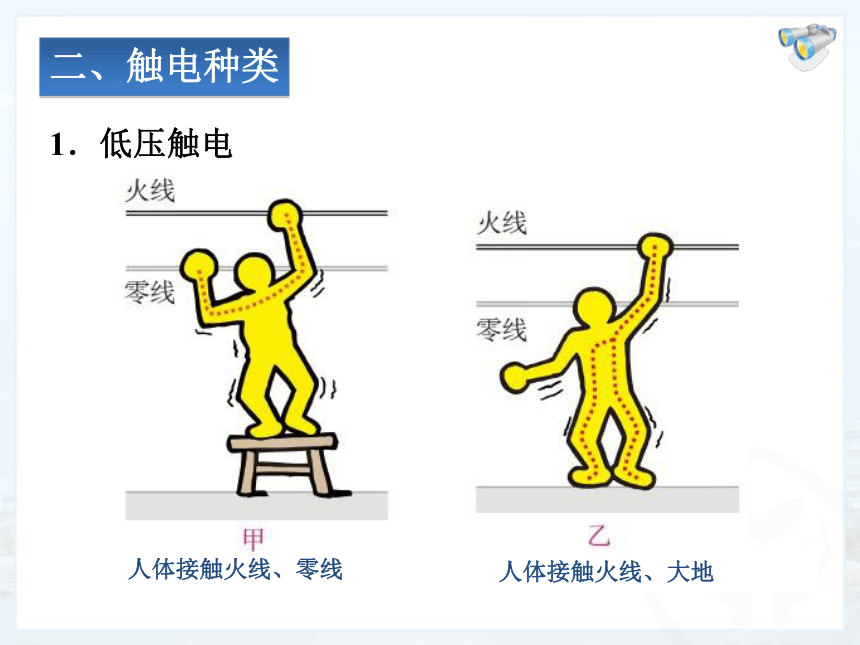

人体接触火线、零线
人体接触火线、大地
1．低压触电
二、触电种类

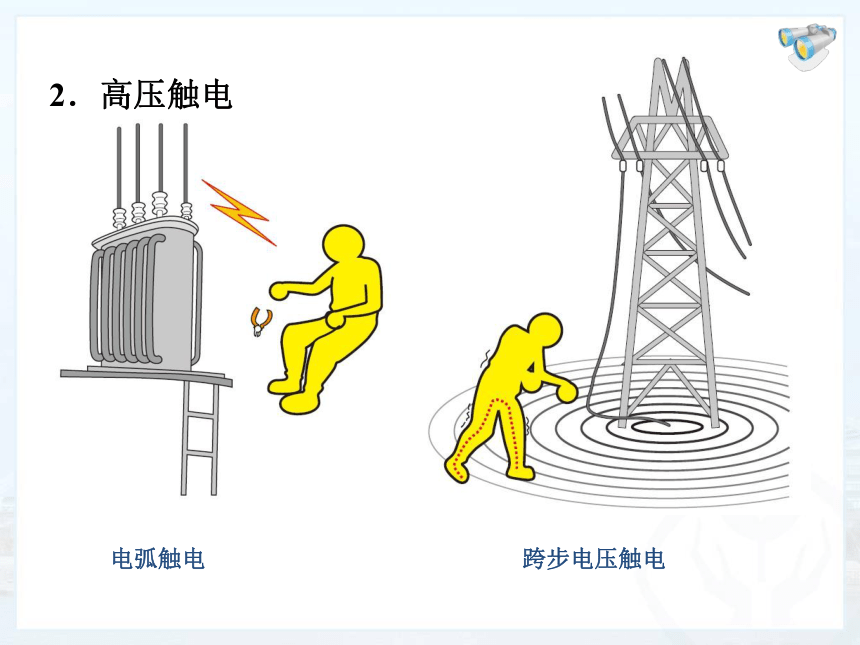

跨步电压触电
电弧触电
2．高压触电

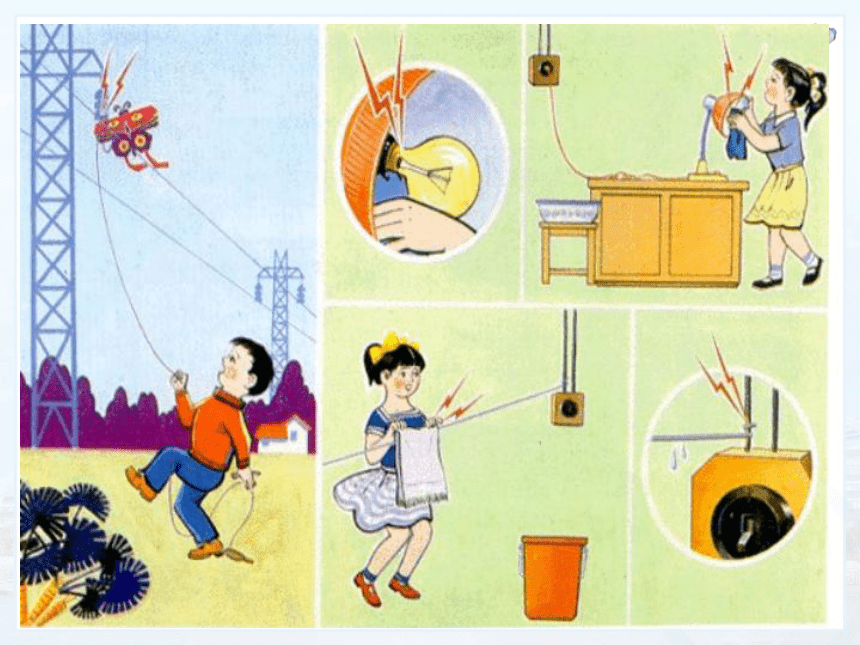

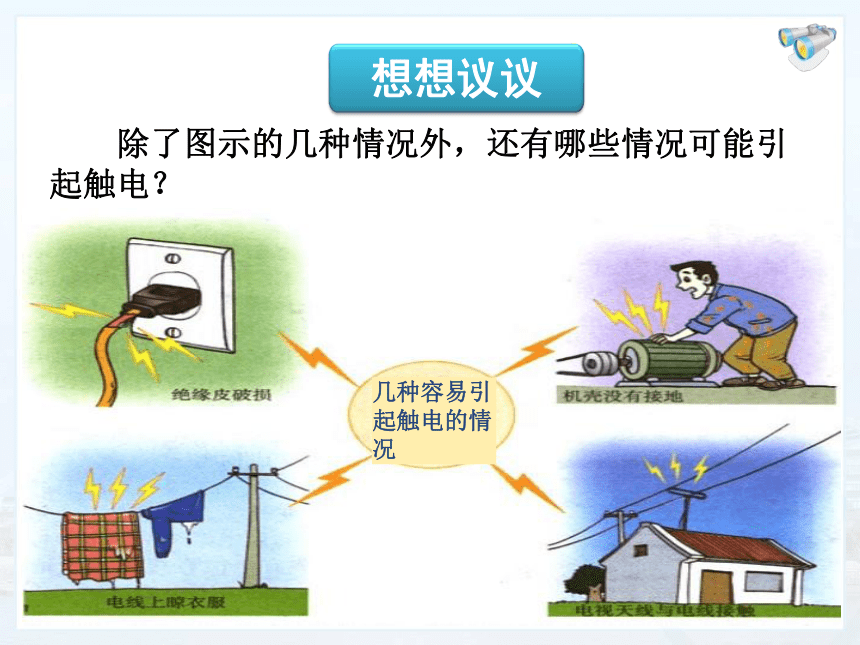

　　除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
想想议议
3．触电的急救
（1）切断电源
（2）用绝缘体将触电者与带电体分开
1．家庭电路中防止触电措施
三、安全用电原则
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．安全用电原则：
雷电是大气中一种剧烈的放电现象
四、注意防雷
现代建筑上的避雷针
高压输电铁塔上的防雷导线
　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意
课堂训练
1．（2011江苏连云港）以下四图所反映的做法中，符合用电安全的是（ ）
A．开关和灯泡的连接 B.测电笔的使用 C.电视天线与电线接触 D.湿手接触开关
B
例:站在高压输电线上的小鸟不会触电死亡的 2.站在高压输电线上的小鸟不会触电死亡的原因是( )
A、鸟是绝缘体不会触电
B、鸟能耐很高的电压不会触电
C、高压线外包有一层绝缘性能很强的材料
D、鸟只站在一根电线上两爪间的电压很小
D
课堂训练
3.发现触电情况时，下面措施中比较有效的是（ ）
A．用湿木棍打开电线.
B．迅速拉下开关，切断电源.
C．用手直接把触电者拉离电源.
D．找医务人员处理.
B
课堂训练
4.当把一台灯的插头插入电源时，室内电灯全 部熄灭，其原因可能是 ( )
　　 A. 室内电灯中有短路的。
　　 B．室内电灯中有断路的。
　　 C．台灯或插头有短路的。
　　 D．台灯或插头有断路的。
C
5.发现电线起火，应采用下面哪种方法( )
　　A．用水扑灭火。
　　B．迅速拉下开关，切断电源。
　　C．用小刀或剪刀切断电源。
　　D．找电工处理。
B
课堂训练
6．根据安全用电原则，将图丙中一只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
课堂训练
7．如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
课堂小结
