电磁起重机

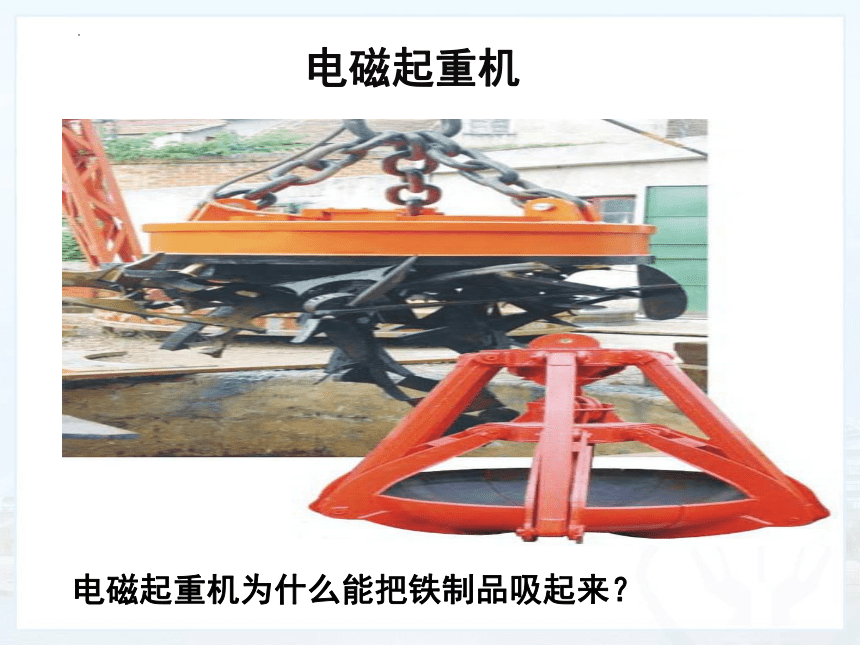

电磁起重机为什么能把铁制品吸起来？
电磁铁 电磁继电器
第二十章 第３节
学习目标
1、知道电磁铁的结构；
2、了解电磁铁磁性强弱跟线圈匝数
和电流大小的关系；
3、了解电磁铁的应用。
4、知道电磁继电器的构造和工作原理及应用。

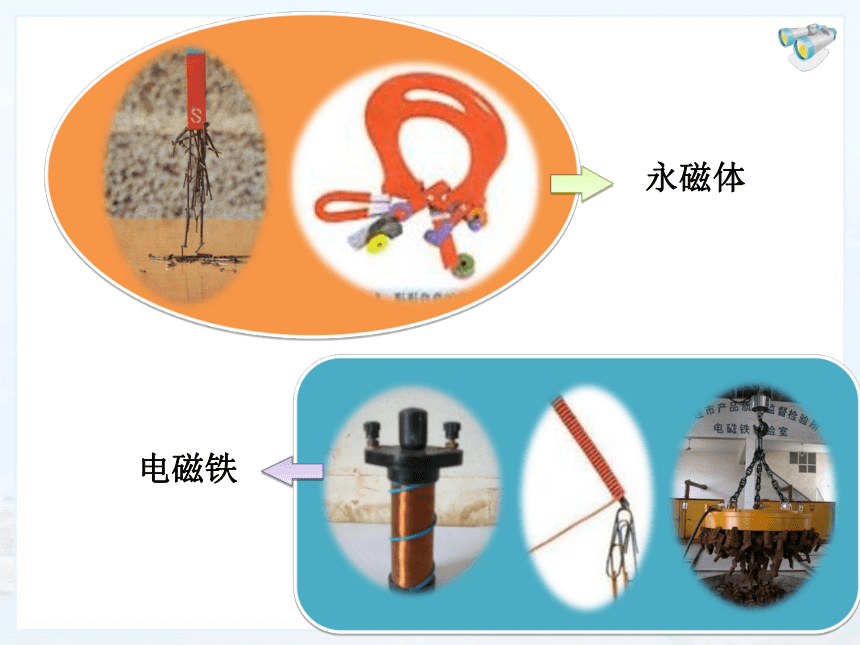

永磁体
电磁铁
线圈
铁芯

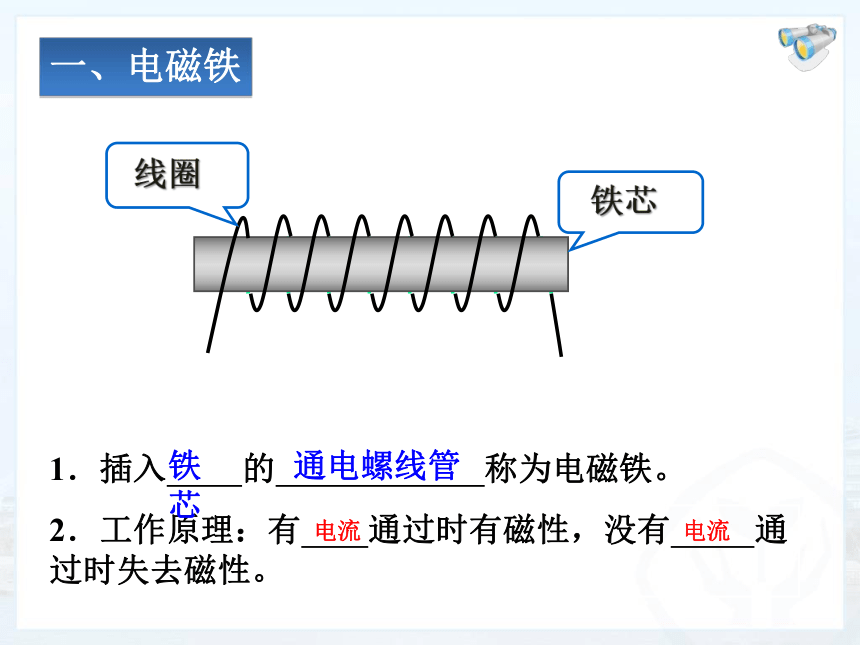

1．插入 的 称为电磁铁。
2．工作原理：有 通过时有磁性，没有 通过时失去磁性。
一、电磁铁
铁芯
通电螺线管
电流
电流
电磁起重机
a
b
铁板
电磁铁磁性大小跟哪些因素有关呢？
　　磁性强弱可能与电流的大小、线圈的匝数和形状有关。
应用电流磁效应，应该与什么有关。
线圈是主要部件，应该与线圈什么有关。
二、电磁铁的磁性
问题
猜想
S
a
判断磁性强弱方法：
　　
　　对于外形相同的螺线管，电磁铁磁性的强弱跟电流大小、线圈的匝数会有什么样的关系？
　　（1）改变电路中的 大小；
　　（2）改换不同 的螺线管。
二、电磁铁的磁性
设计实验
研究方法：
根据吸引铁钉、曲别针等的多少来判断螺线管的磁性强弱。
电流
匝数
控制变量
S
a
S
a
二、电磁铁的磁性
演示1
结论：
　　 时， 越大，电磁铁的磁性越强。
现象：
匝数一定
通入的电流
现象：
　　
S
a
b
二、电磁铁的磁性
演示2
结论：
　 时，外形相同的螺线管 ，电磁铁的磁性越强。
电流一定
匝数越多
电磁起重机
电铃
电磁阀门
电磁锁
电磁选矿机示意图
三、电磁铁的应用
磁悬浮列车
　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
三、电磁铁的应用
四、电磁继电器
弹簧
衔铁
电磁铁
触点
1、电磁继电器的构造
电磁继电器主要由电磁铁、衔铁、弹簧、触点组成。
动触点
静触点
A
B
C
A
B
C
2、电磁继电器的工作原理
有电流
有磁性，
无电流
①当开关闭合时，电磁铁线圈中 ，电磁铁 吸引衔铁向下运动，B、C两个接线柱接通。
②当开关断开时，电磁铁线圈中 ，电磁铁无磁性，弹簧拉回衔铁向上运动， A、B两个接线柱接通。
S1
高压电路
~
S
控制电路有 ，电磁铁产生 ，吸引 ，使开关S的触点 ，高压工作电路接通，灯泡开始 。
◆S1闭合:
低压控制电源
电流
磁性
闭合
衔铁
发光
★ 控制电路中电流 ，电磁铁失去 ____ ，弹簧 ,将衔铁拉回,开关S的触点_____，使高压工作电路无_____通过，灯泡停止发光。
消失
断开
收缩
磁性
◆S1断开:
电流
电磁继电器的工作电路由低压控制电路和高压工作电路两部分构成
间接控制
远距离控制
水位未达A时,控制电路 电流，电磁铁 磁性, 灯亮,显示水位正常。当水位到A时，控制电路 电流，电磁铁
磁性，将衔铁吸下来， 灯亮,表示水位不正常。
S
红灯
绿灯
A
B
3、电磁继电器的应用----自动控制
要求：
水位未达A时，绿灯亮，水位正常；水位达到A时，红灯亮，水位不正常。
工作原理：
无
绿
无
有
有
红
自动控制
1.电磁铁有许多优点 : 它的磁性有无可以由_______ 来控制，磁性强弱可以由________ 来控制，磁极的极性可以由________ 来控制; 在线圈中插入______ 就成为电磁铁而使其磁性大大增强.在电流一定时，电磁铁线圈的匝数_______,极性越强.
通断电
电流大小
电流方向
铁芯
越多
巩固练习
A. S1接1，S2接3
D. S1接2，S2接3
C. S1接2，S2接4
B. S1接1，S2接4
2.如图所示，要使电磁铁磁性最强，正确的接法是 （ ）
R
4
3
S2
S1
2
1
R
D
巩固练习
3.将电磁铁、滑动变阻器、电源与开关接成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂磁铁的弹簧将 （ ）
A.不变 B.缩短
C.伸长 D.不能判断
N
B
巩固练习
