(共24张PPT)
专题复习：电阻的测量

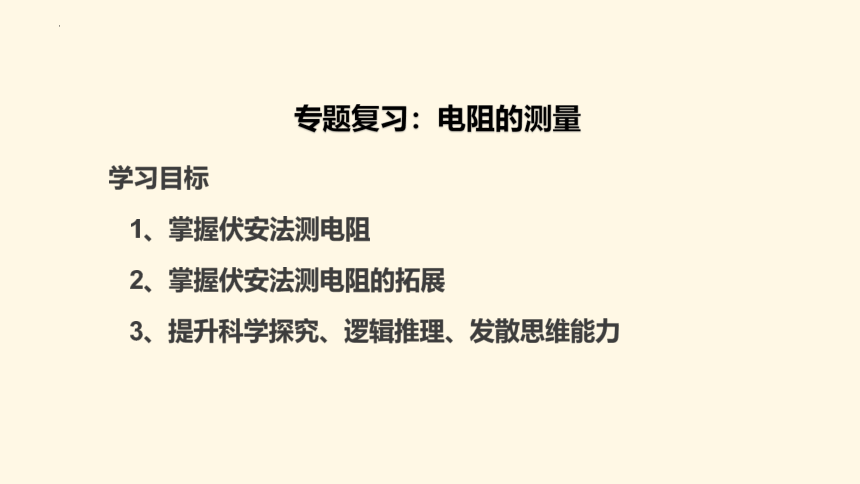

学习目标
1、掌握伏安法测电阻
2、掌握伏安法测电阻的拓展
3、提升科学探究、逻辑推理、发散思维能力
2018 2019 2020 2021 2022 2023
Ⅰ卷 Ⅰ卷 甲卷 甲卷 甲卷
Ⅱ卷 乙卷 乙卷
Ⅲ卷 Ⅲ卷

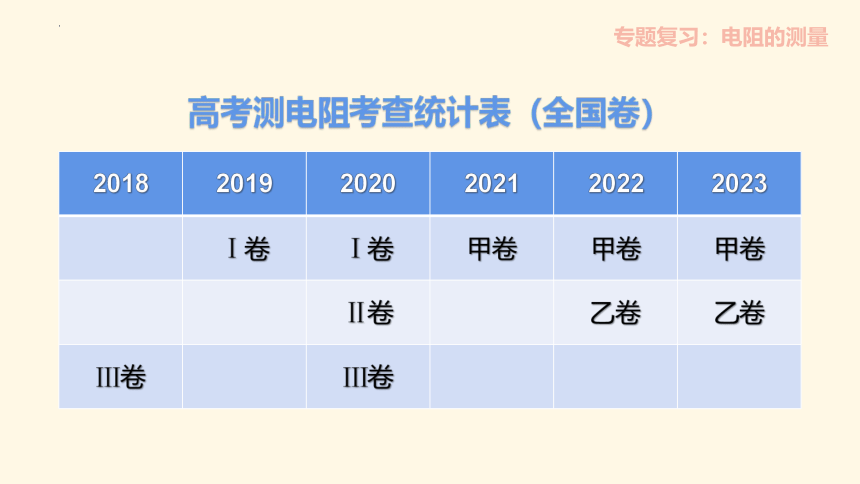

高考测电阻考查统计表（全国卷）
专题复习：电阻的测量

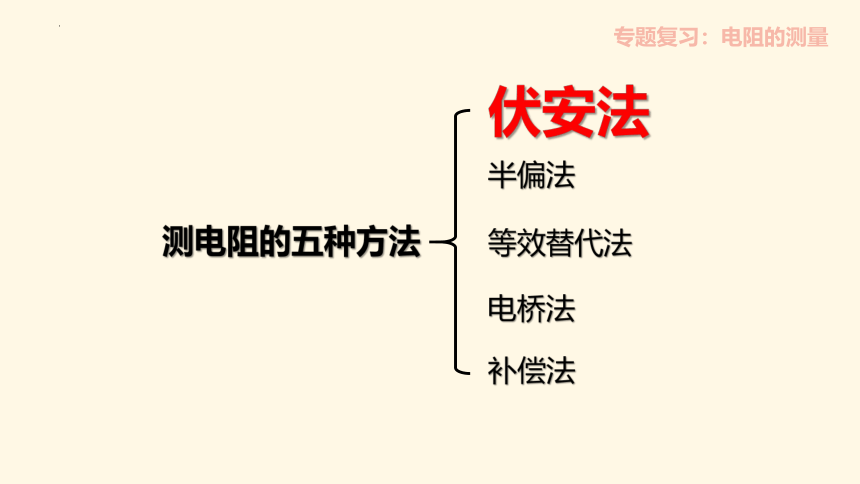

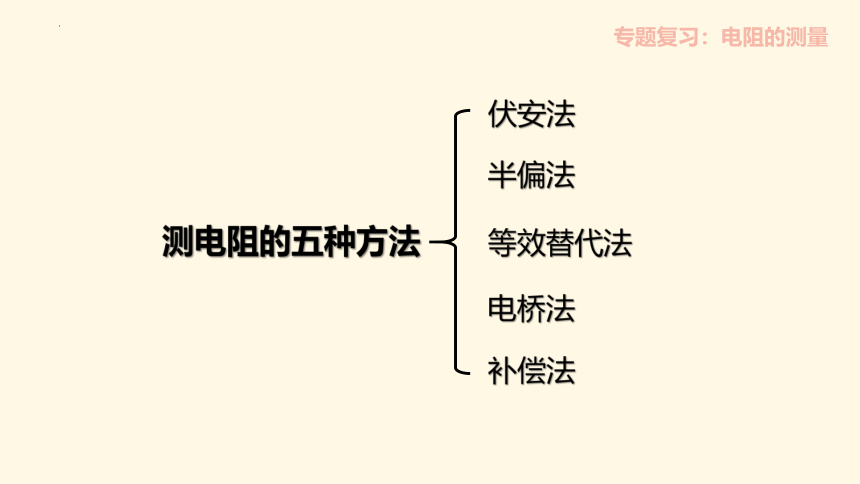

测电阻的五种方法
伏安法
半偏法
等效替代法
电桥法
补偿法
专题复习：电阻的测量
测电阻的五种方法
伏安法
半偏法
等效替代法
电桥法
补偿法
专题复习：电阻的测量

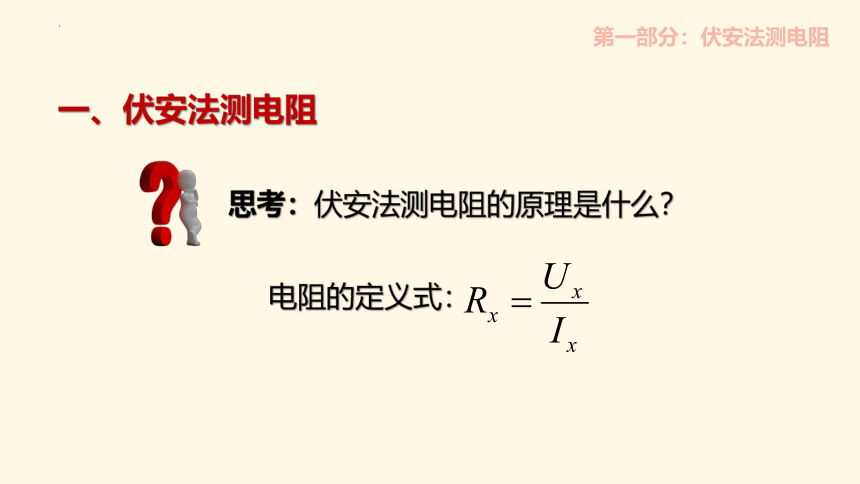

思考：伏安法测电阻的原理是什么？
电阻的定义式：
一、伏安法测电阻
第一部分：伏安法测电阻
1、原理：
一、伏安法测电阻

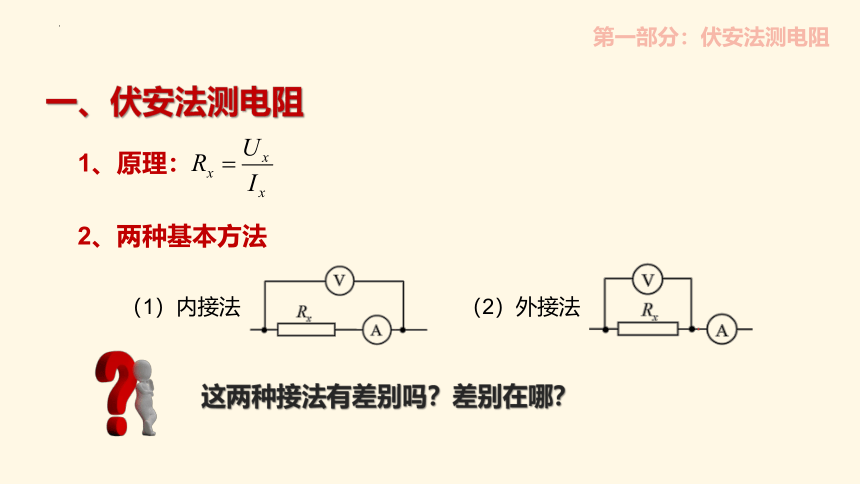

2、两种基本方法
（1）内接法
（2）外接法
第一部分：伏安法测电阻
这两种接法有差别吗？差别在哪？

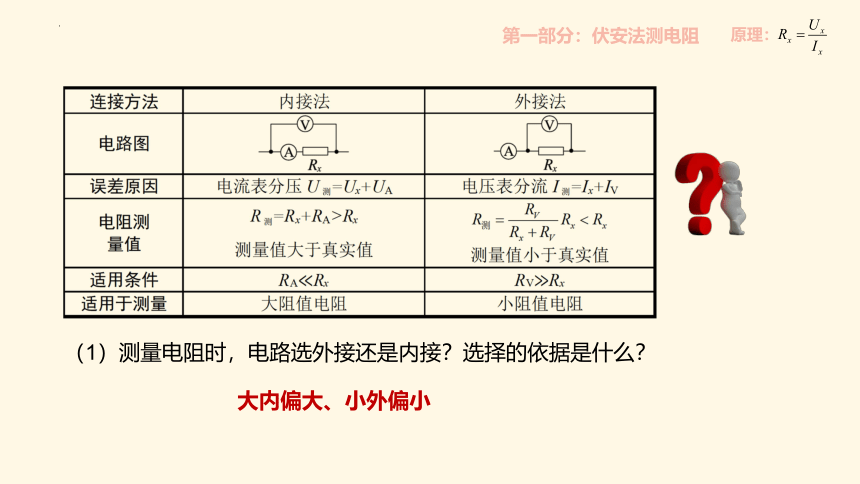

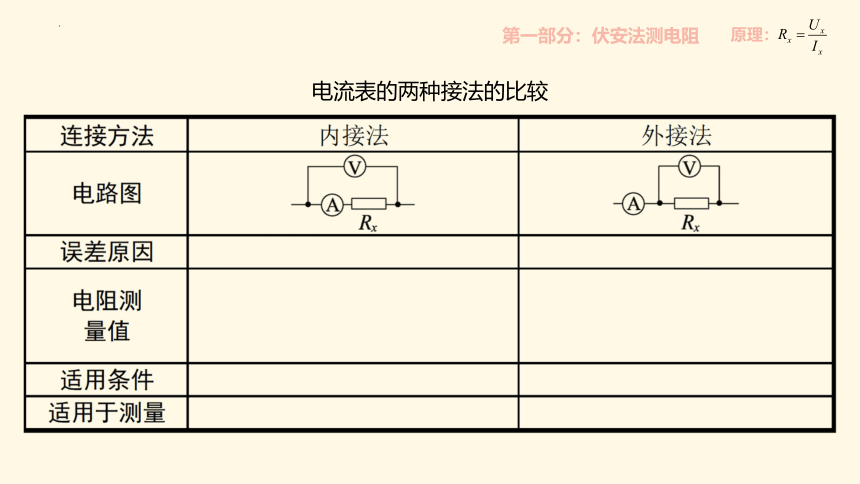

电流表的两种接法的比较
原理：
第一部分：伏安法测电阻
（1）测量电阻时，电路选外接还是内接？选择的依据是什么？
大内偏大、小外偏小
原理：
第一部分：伏安法测电阻
（1）测量电阻时，电路选外接还是内接？选择的依据是什么？

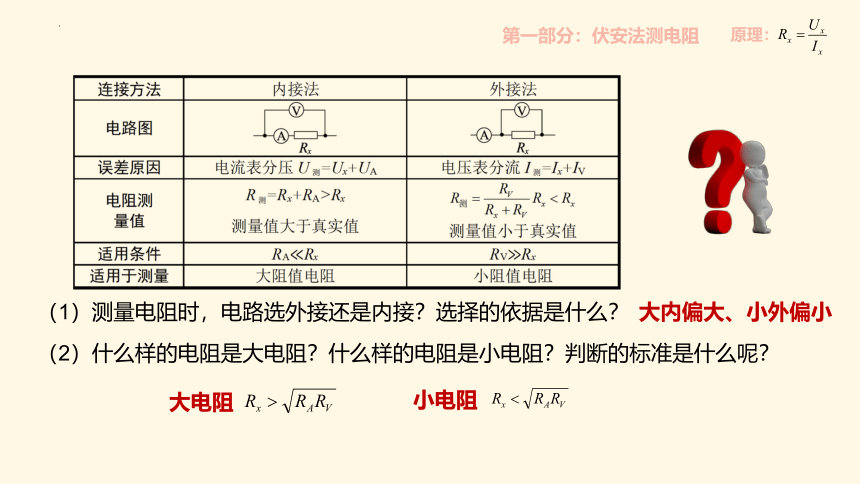

（2）什么样的电阻是大电阻？什么样的电阻是小电阻？判断的标准是什么呢？
大内偏大、小外偏小
原理：
第一部分：伏安法测电阻
大电阻
小电阻
（2）什么样的电阻是大电阻？什么样的电阻是小电阻？判断的标准是什么呢？
（3）内接法、外接法的系统误差能避免吗？
已知电流表内阻，内接法无系统误差；已知电压表内阻，外接法无系统误差。
原理：
第一部分：伏安法测电阻
大电阻
小电阻
大内偏大、小外偏小
（2）什么样的电阻是大电阻？什么样的电阻是小电阻？判断的标准是什么呢？
（3）内接法、外接法的系统误差能避免吗？
已知电流表内阻，内接法无系统误差；已知电压表内阻，外接法无系统误差。
原理：
第一部分：伏安法测电阻
大电阻
小电阻
（4）若电流表内阻已知，小电阻可以用内接法测量吗？
已知电流表内阻，内接法无系统误差，可以用内接法。
大内偏大、小外偏小
限流内接
分压内接
限流外接
分压外接
四种基本测量电路
原理：
第一部分：伏安法测电阻
【例】（2023全国甲卷 ·T22·节选）某同学用伏安法测绘一额定电压为 6 V、额定功率为 3 W的小灯泡的伏安特性曲线，实验所用电压表内阻约为 6 kΩ，电流表内阻约为 1.5 Ω．实验中有图（a）和（b）两个电路图供选择。
（1）实验中得到的电流 I 和电压 U 的关系曲线如图（c）所示，该同学选择的电路图是图_____（填“a”或“b”）
原理：
第一部分：伏安法测电阻
a
原理：
第一部分：伏安法测电阻
【例】（2022·全国乙卷·T23）一同学探究阻值约为 550 Ω的待测电阻 Rx 在0~5 mA范围内的伏安特性。可用器材有：
电压表 V（量程为 3 V，内阻很大）
电流表 A（量程为 1 mA，内阻为 300 Ω）
电源 E（电动势约为 4 V，内阻不计）
滑动变阻器 R（最大阻值可选 10 Ω或 1.5 kΩ）
定值电阻 R0（阻值可选 75 Ω或 150 Ω）
开关 S，导线若干。
（1）要求通过 Rx 的电流可在 0~5 mA范围内连续可调，在答题卡上将图（a）所示的器材符号连线，画出实验电路的原理图________；
原理：
第一部分：伏安法测电阻
【例】（2022·全国乙卷·T23）一同学探究阻值约为 550 Ω的待测电阻Rx在 0~5 mA范围内的伏安特性。可用器材有：
电压表 V（量程为 3 V，内阻很大）
电流表 A（量程为 1 mA，内阻为 300 Ω）
电源 E（电动势约为 4 V，内阻不计）
滑动变阻器 R（最大阻值可选 10 Ω或 1.5 kΩ）
定值电阻 R0（阻值可选 75 Ω或 150 Ω）
开关 S，导线若干。
（2）实验时，图（a）中的 R 应选最大阻值为______（填“10 Ω”或“1.5 kΩ”）的滑动变阻器，R0 应选阻值为______（填“75 Ω”或“150 Ω”）的定值电阻；
10 Ω
75 Ω
原理：
第一部分：伏安法测电阻
原理：
第一部分：伏安法测电阻
条件：已知 A2 的内阻
3、伏安法的拓展
（1）安安法
【例】某实验小组要做测定电流表的内电阻，现有以下器材： A．电池 E（电动势 4.0 V，内阻很小） B．待测电流表 A1（量程 10 mA，内阻 r1 为 40 Ω左右） C．电流表 A2（量程 8 mA，内阻 r2 = 50 Ω） D．电压表 V1（量程 3 V，内阻约 2 kΩ） E．滑动变阻器 R：阻值范围 0~10 Ω F．开关 S，导线若干（1）实验要求，从所给器材中选取适当的实验器材，设计一电路来测量电流表 A1 的内阻 r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。在方框中画出你设计的实验电路图____；（2）若选测量数据中的一组来计算 r1，其中用 I1、I2、U1 分别表示可能选用的电表 A1、A2、V1 的示数，则 r1 的表达式为 r1 = ______；
原理：
第一部分：伏安法测电阻
原理：
第一部分：伏安法测电阻
……
3、伏安法的拓展
（1）安安法
……
原理：
第一部分：伏安法测电阻
3、伏安法的拓展
（2）伏伏法
【例】（2023·全国乙卷 ·T23·节选）一学生小组测量某金属丝（阻值约十几欧姆）的电阻率。现有实验器材：螺旋测微器、米尺、电源 E、电压表（内阻非常大）、定值电阻 R0（阻值10.0 Ω）、滑动变阻器 R、待测金属丝、单刀双掷开关 K、开关 S、导线若干。图（a）是学生设计的实验电路原理图。完成下列填空：（1）实验时，先将滑动变阻器 R 接入电路的电阻调至最大，闭合 S；（2）将 K 与 1 端相连，适当减小滑动变阻器 R 接入电路的电阻，此时电压表读数记为 U1，然后将 K 与 2 端相连，此时电压表读数记为 U2。由此得到流过待测金属丝的电流 I = _________，金属丝的电阻 r = __________。（结果均用 R0、U1、U2 表示）；
原理：
第一部分：伏安法测电阻
器材：电池组、电压表（内阻很大）、定值电阻R0、开关两个、导线若干
步骤：
①如图所示连接电路，闭合 S，将开关 K接 2，记下电压表示数 U1；
②闭合 S，将开关 K接 1，记下电压表示数 U2。
表达式：
原理：
第一部分：伏安法测电阻
3、伏安法的拓展
（3）伏阻法
器材：电池组（内阻不计）、电流表、定值电阻 R、开关两个、导线若干
步骤：
表达式：
①如图所示连接电路，闭合开关S1，S2记下电流表示数 I1；
②断开S2，记下电流表示数 I2。
原理：
第一部分：伏安法测电阻
3、伏安法的拓展
（4）安阻法
1、原理：
一、伏安法测电阻
2、两种基本方法：
（1）内接法：
（2）外接法：
3、伏安法的拓展：
课堂小结
安安法
伏伏法
伏阻法
安阻法
