(共28张PPT)
运动的描述
专题一 运动图象

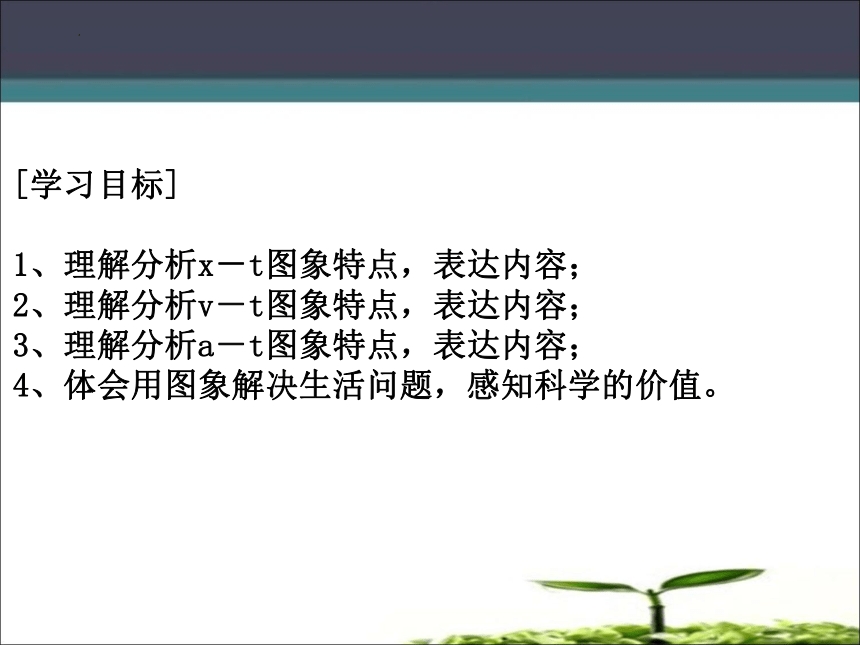

[学习目标]
1、理解分析x-t图象特点,表达内容;
2、理解分析v-t图象特点,表达内容;
3、理解分析a-t图象特点,表达内容;
4、体会用图象解决生活问题,感知科学的价值。

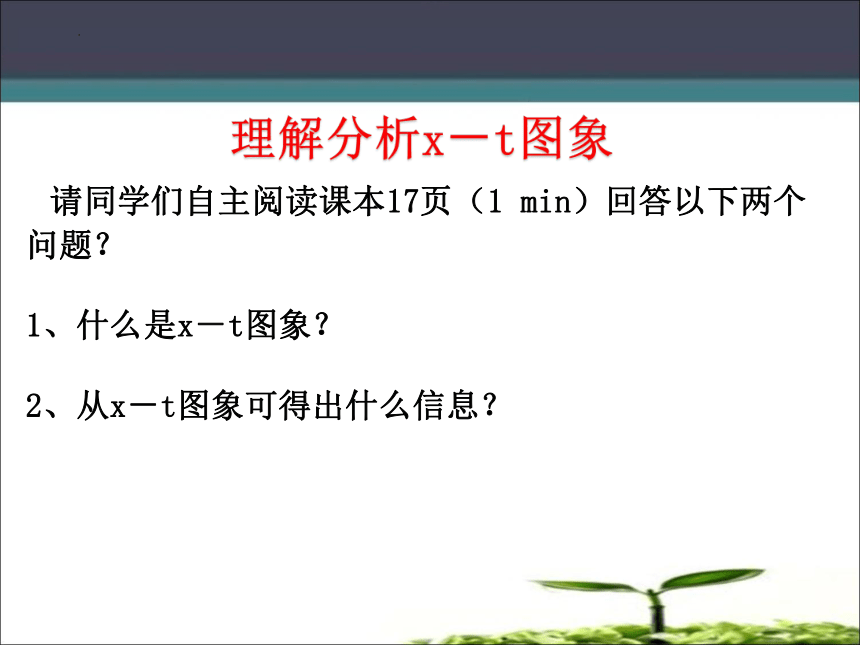

理解分析x-t图象
请同学们自主阅读课本17页(1 min)回答以下两个问题?
1、什么是x-t图象?
2、从x-t图象可得出什么信息?

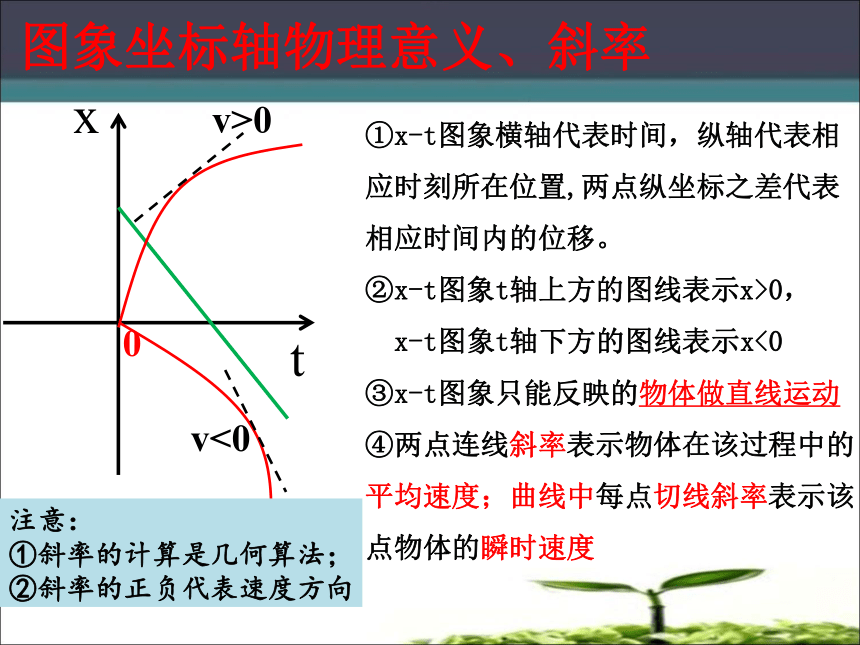

①x-t图象横轴代表时间,纵轴代表相应时刻所在位置,两点纵坐标之差代表相应时间内的位移。
②x-t图象t轴上方的图线表示x>0,
x-t图象t轴下方的图线表示x<0
③x-t图象只能反映的物体做直线运动
④两点连线斜率表示物体在该过程中的平均速度;曲线中每点切线斜率表示该点物体的瞬时速度
图象坐标轴物理意义、斜率
x
t
0
v>0
v<0
注意:
①斜率的计算是几何算法;
②斜率的正负代表速度方向

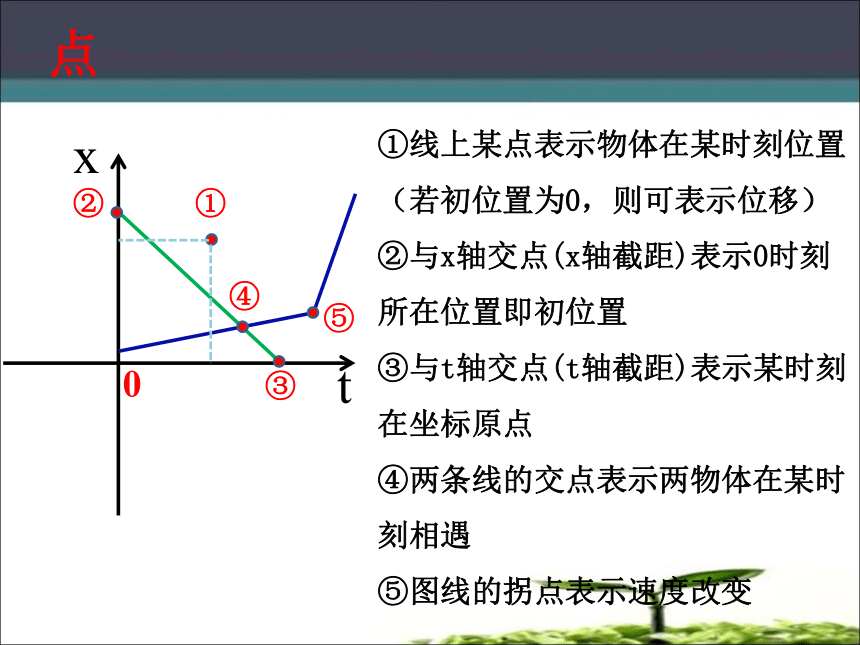

①线上某点表示物体在某时刻位置(若初位置为0,则可表示位移)
②与x轴交点(x轴截距)表示0时刻所在位置即初位置
③与t轴交点(t轴截距)表示某时刻在坐标原点
④两条线的交点表示两物体在某时刻相遇
⑤图线的拐点表示速度改变
x
t



0

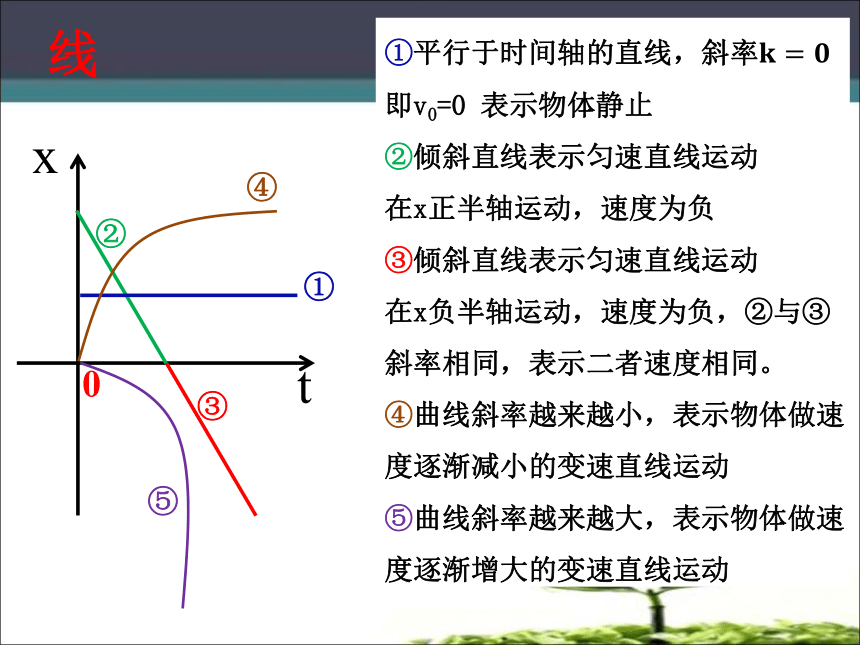

线
①平行于时间轴的直线,斜率
即v0=0 表示物体静止
②倾斜直线表示匀速直线运动
在x正半轴运动,速度为负
③倾斜直线表示匀速直线运动
在x负半轴运动,速度为负,②与③斜率相同,表示二者速度相同。
④曲线斜率越来越小,表示物体做速度逐渐减小的变速直线运动
⑤曲线斜率越来越大,表示物体做速度逐渐增大的变速直线运动
x
t



0


[小试锋芒]

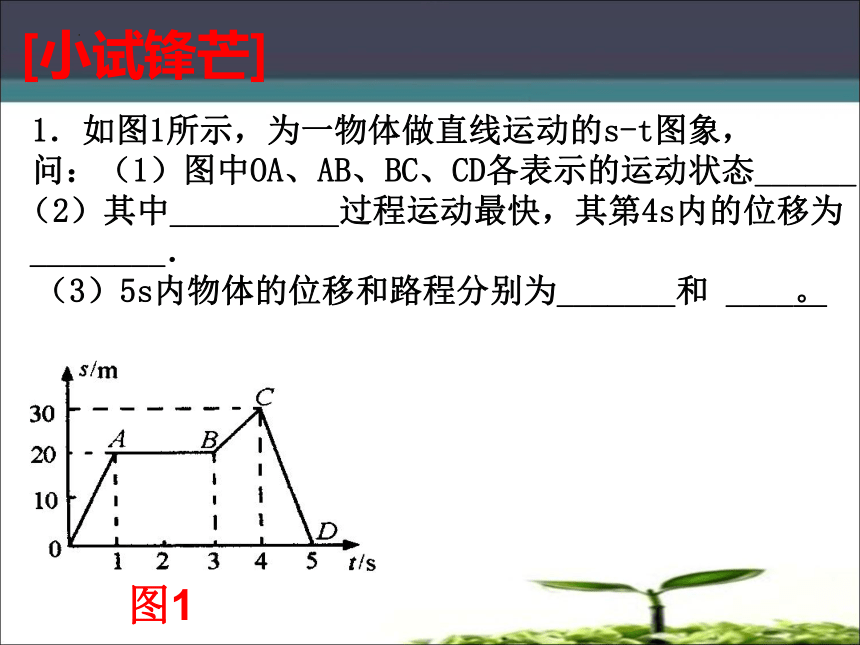

1.如图1所示,为一物体做直线运动的s-t图象,
问:(1)图中OA、AB、BC、CD各表示的运动状态______
(2)其中__________过程运动最快,其第4s内的位移为________.
(3)5s内物体的位移和路程分别为_______和 ____。
图1

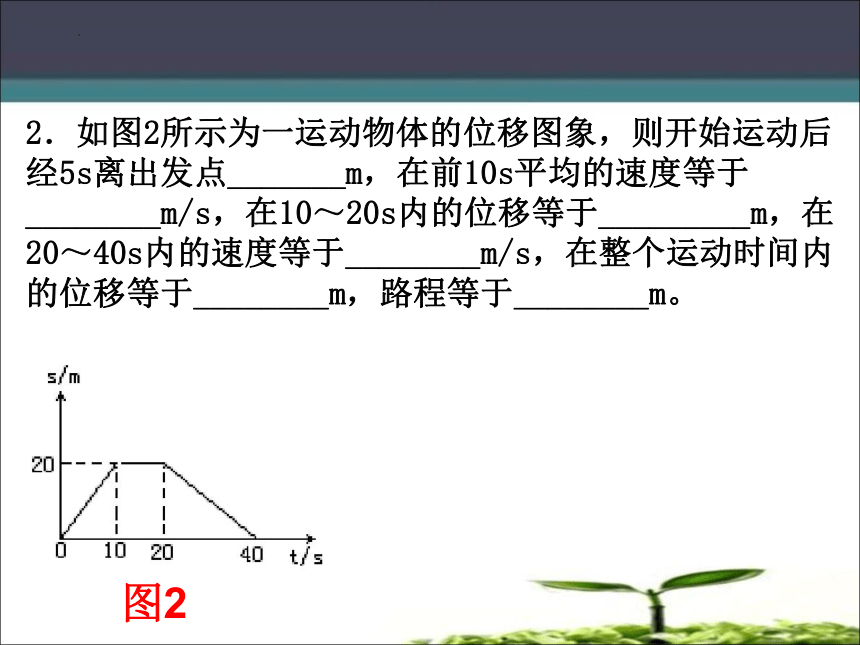

2.如图2所示为一运动物体的位移图象,则开始运动后经5s离出发点_______m,在前10s平均的速度等于________m/s,在10~20s内的位移等于_________m,在20~40s内的速度等于________m/s,在整个运动时间内的位移等于________m,路程等于________m。
图2

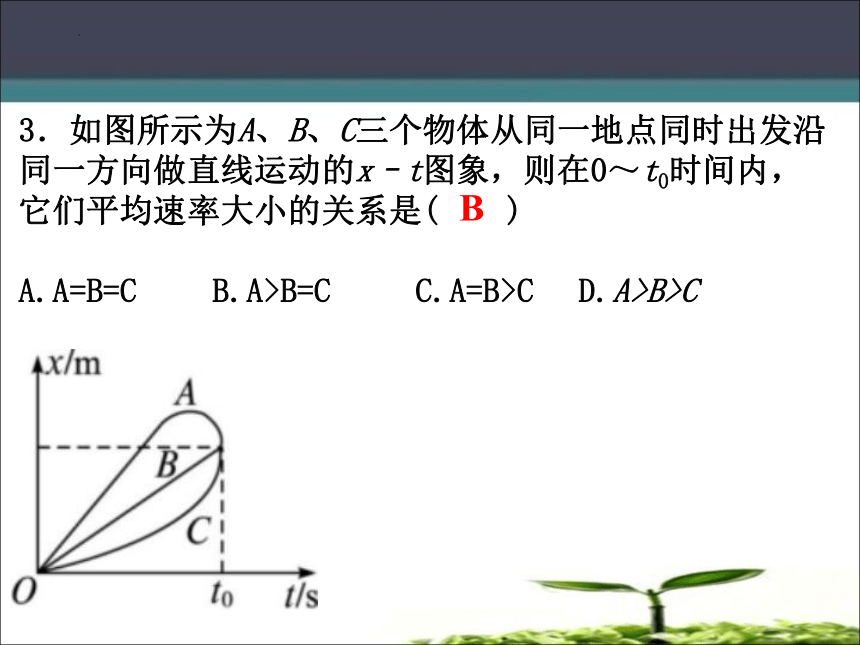

3.如图所示为A、B、C三个物体从同一地点同时出发沿同一方向做直线运动的x–t图象,则在0~t0时间内,它们平均速率大小的关系是( )
A.A=B=C B.A>B=C C.A=B>C D.A>B>C
B
4.如图,直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置一时间(x一t)图线,由图可知( )
A.在时刻t1,a车追上b车
B.在时刻t2,a、b两车运动方向相反
C.在t1到t2这段时间内,b车的速率先减少后增加
D.在t1到t2这段时间内,b车的速率一直比a车大
BC
理解分析v-t图象
请同学们自主阅读课本24、28页(1 min)回答以下两个问题?
1、什么是v-t图象?
2、从v-t图象可得出什么信息?
①v-t图象横轴代表时间,纵轴代表相应时刻速度。
②v-t图象t轴上方的图线表示v>0,
v-t图象t轴下方的图线表示v<0
③v-t图象只能反映的物体做直线运动
④两点连线斜率表示物体在该过程中的平均加速度;曲线中每点切线斜率表示该点物体的瞬时加速度
图象坐标轴物理意义、斜率
t
v
0
注意:
①斜率的计算是几何算法;
②斜率的正负代表加速度方向
a>0
a<0
①v-t图象线与时间t轴围城的面积表示物体在0-t时间内通过的位移
②v-t图象线在t轴上方的面积S1,表示位移为正方向,在t轴下方的面积S2表示的位移为负方向,总位移S=S1+S2
(若=则S=0)
图象的线下面积
v
t
0
t1
t2
S1
S2

①线上某点表示物体在某时刻的瞬时速度
②与v轴交点(v轴截距)表示0时刻物体初速度
③与t轴交点(t轴截距)表示某时刻物体速度为零
④两条线的交点表示两物体共速
⑤图线的拐点是加速度改变的时刻
(大小,方向均改变)
v
t



0


线
①平行于时间轴的直线,斜率
即a=0 表示物体匀速直线运动
②倾斜直线表示匀减速直线运动
沿正方向运动,加速度为负
③倾斜直线表示匀加速直线运动
沿负方向运动,加速度为负,②与③斜 率相同,表示二者加速度相同。②与③合起来表示物体做匀变速直线运动。
④曲线斜率越来越小,表示物体做加速度逐渐减小的加速直线运动
⑤曲线斜率越来越大,表示物体做加速度逐渐增加的加速直线运动
v
t



0


[小试锋芒]
5.A、B两质点的运动情况如图所示,下述正确的是( )
A.t=1 s时,B质点运动方向发生变化
B.t=2 s时,A、B两点间距离一定等于2 m
C.A、B同时由静止出发,朝相反的方向运动
D.t=4 s时,A、B相遇
BC
6.物体A、B从同一地点开始沿同一方向做直线运动,它们的速度图象如图所示。下列说法中正确的是( )
BD
A.在0~t2时间内A物体的加速度不断减小,B物体的加速度不断增大B.在0~t2时间内A物体的平均速度大于B物体的平均速度C.在0~t1时间内B始终在A的前面,t1~t2时间内变为A始终在B的前面D.在0~t2时间内A、B两物体的位移都在不断增大
理解分析a-t图象
请同学们自主分析a-t图象回答以下两个问题?
1、什么是a-t图象?
2、从a-t图象可得出什么信息?
①a-t图象横轴代表时间,纵轴代表相应时刻加速度。
②a-t图象t轴上方的图线表示a>0,
a-t图象t轴下方的图线表示a<0
③切线斜率表示该点物体的加速度变化率
图象坐标轴物理意义、斜率
a
t
0
①a-t图象线与时间t轴围城的面积表示物体在0-t时间内速度变化量
②a-t图象线在t轴上方的面积S1,表示为正方向,在t轴下方的面积S2表示的为负方向,总=1+2
(若=则=0)
图象的线下面积

①线上某点表示物体在某时刻物体的瞬时加速度
②与a轴交点(a轴截距)表示0时刻物体加速度
③与t轴交点(t轴截距)表示某时刻在物体加速度为零
④两条线的交点表示两物体加速度速相同,但是速度不一定相同
a
t



0

线
①平行于时间轴的直线,斜率
a恒定 表示物体匀变速直线运动(匀加速或者匀减速,取决于初速度与加速度的方向是否相同)。
②倾斜直线加速度在变化,物体做变加速直线运动。
a
t


0
7.设物体运动的加速度为a,速度为v,位移为x,现有四个不同物体的运动图象如图所示,且B、C、D图象中所描述的物体在t=0时刻的速度均为零,则做单向直线运动的是( )
A. B.
C. D.
C
本章小结
1、x-t图象坐标轴、斜率、点线的物理意义;
2、v-t图象坐标轴物理、斜率、点线的物理意义;
3、a-t图象坐标轴物理、斜率、点线的物理意义;
[衔接高考]
1.一物体做直线运动,其加速度随时间变化的a—t图象如图所示,下列v—t图象中,可能正确描述此物体运动的是( )
A.
B.
C.
D.
D
2.质点做直线运动的速度—时间图象如图所示,该质点(  )
A.在第1秒末速度方向发生了改变B.在第2秒末加速度方向发生了改变C.在前2秒内发生的位移为零D.第3秒和第5秒末的位置相同
D
3.甲、乙两人同时同地出发骑自行车做直线运动,前1小时内的位移—时间图象如图所示,下列表述正确的是(  )
A.0.2~0.5小时内,甲的加速度比乙的大B.0.2~0.5小时内,甲的速度比乙的大C.0.6~0.8小时内,甲的位移比乙的小D.0.8小时内,甲、乙骑行的路程相等
B
谢谢
