滑轮

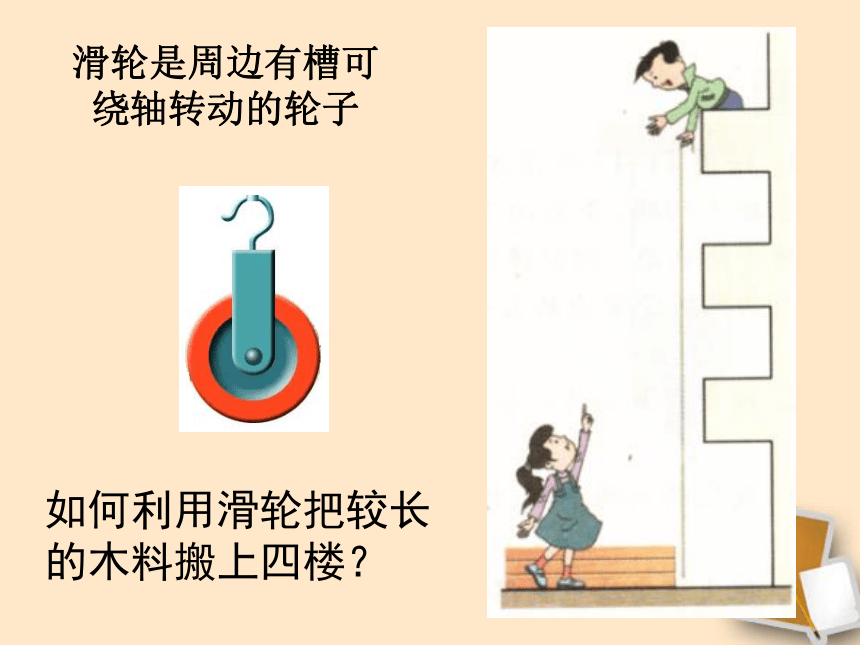

如何利用滑轮把较长的木料搬上四楼？
滑轮是周边有槽可绕轴转动的轮子

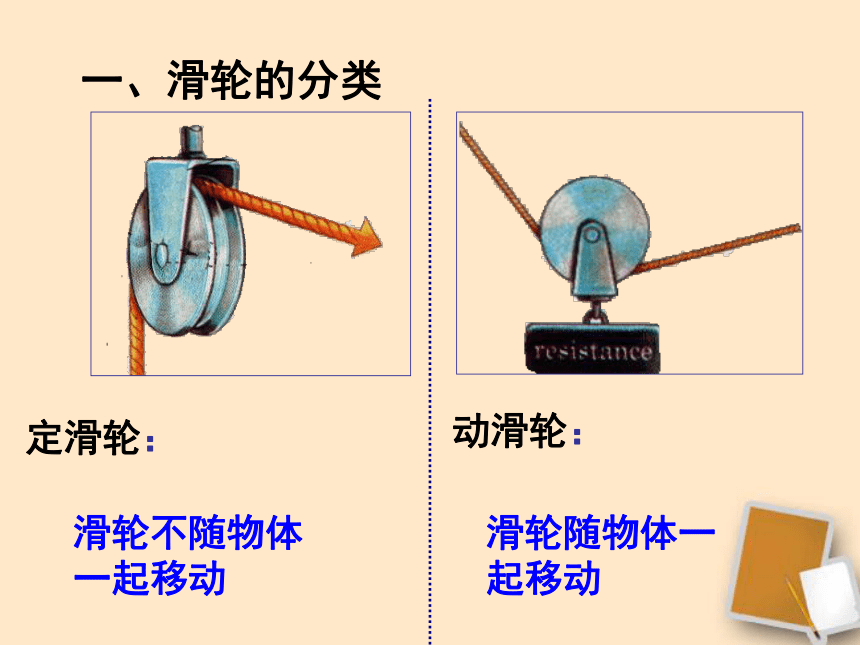

一、滑轮的分类
定滑轮：
动滑轮：
滑轮不随物体
一起移动
滑轮随物体一起移动
生活中的滑轮
定滑轮
大厦电梯中的滑轮
窗帘上的滑轮
物重G 拉力F 物体上升距离h （cm) 绳端（拉力作用点）移动距离s (cm)
大小 方向
实验结论：定滑轮不省力、不省距离，但能改变力的方向。
5cm
5cm
1N
1N
向下
2N
2N
向下
4cm
4cm
3N
3N
向下
6cm
6cm

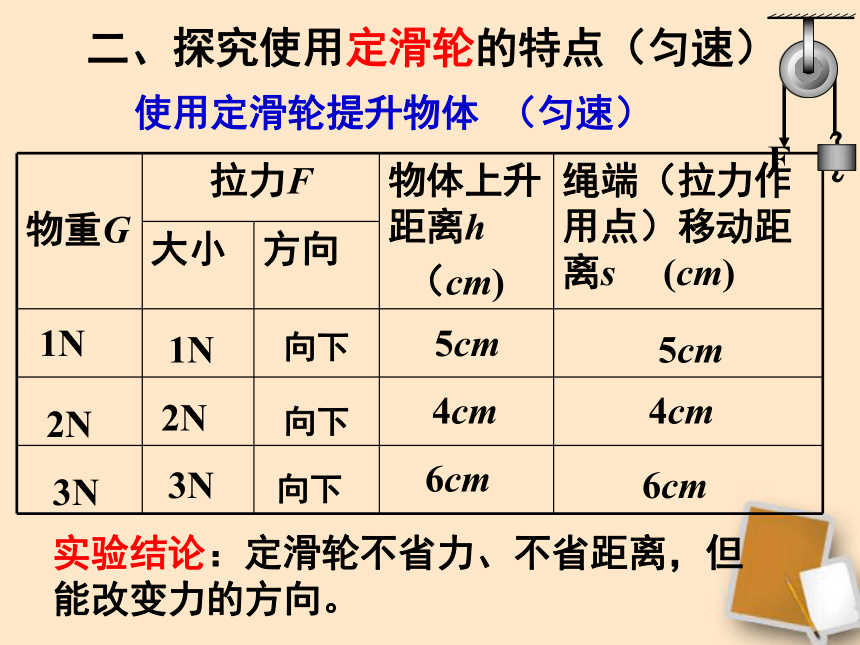

二、探究使用定滑轮的特点（匀速）
使用定滑轮提升物体 （匀速）
F

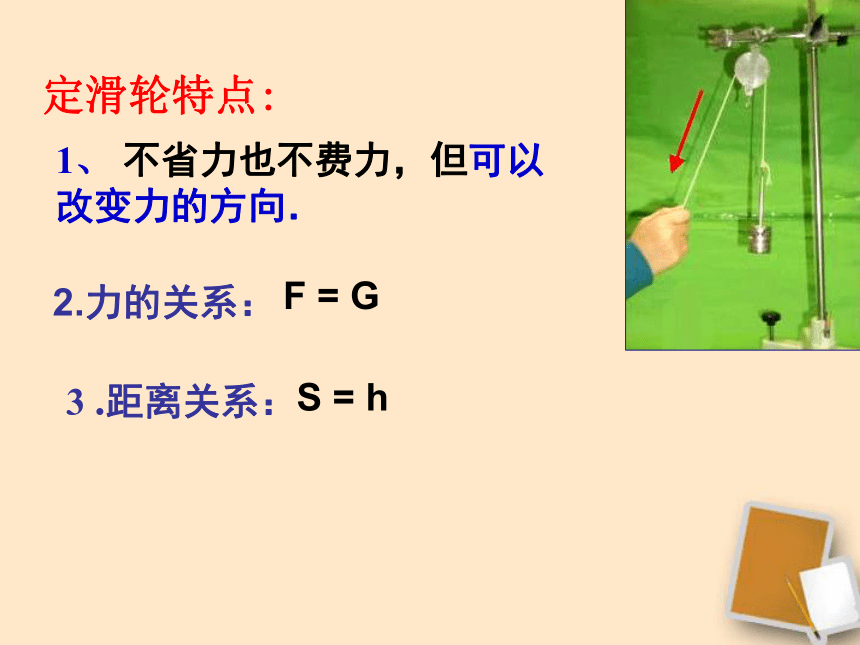

定滑轮特点:
2.力的关系：
3 .距离关系：
1、 不省力也不费力，但可以改变力的方向．
F = G
S = h
使用动滑轮提升物体 （匀速）
物总重 拉力F 物体上升距离h （cm) 绳端（拉力作用点）移动距离s ( cm )
大小 方向
3cm
6cm
2N
1N
竖直向上
4N
2N
4cm
8cm
6N
3N
5cm
10cm
三、探究使用动滑轮的特点
实验结论：使用动滑轮能省一半力,但费一倍距离.不能改变施力的方向.
F
h
S
=2h
动滑轮特点:
2.力的关系：
3.距离关系：
1、省一半的力，但不改变力的方向．
F=（G物+G动）/2
S = 2h
O
定滑轮的实质是等臂杠杆
动滑轮实质是一个动力臂等于阻力臂两倍的杠杆
四、定、动滑轮的实质
F2
F1'
O
L1=L2
L2
L1
F1''
F1
F1'
∴F1=F1'=F1'‘=G
定滑轮中，若拉力斜向下或水平F=G吗？
动滑轮中，若拉力F沿斜上方拉，F= G吗？
1
2
F2
F1
G
L1
L2
O
F1/
L1/
∵动力臂L1减小
∴动力F增大
要使动滑轮省一半的力(省力最多），必须使绳子沿竖直方向拉
5.动滑轮使用中的特殊情况
F
SF=1/2S物
F
F=G物+G动
F=2f
SF=1/2S物
