(共19张PPT)
苏科版九年级上册物理
初识家用电器和电路
台灯
空调
电熨斗
笔记本电脑
收音机
电风扇
电饭煲
电视机

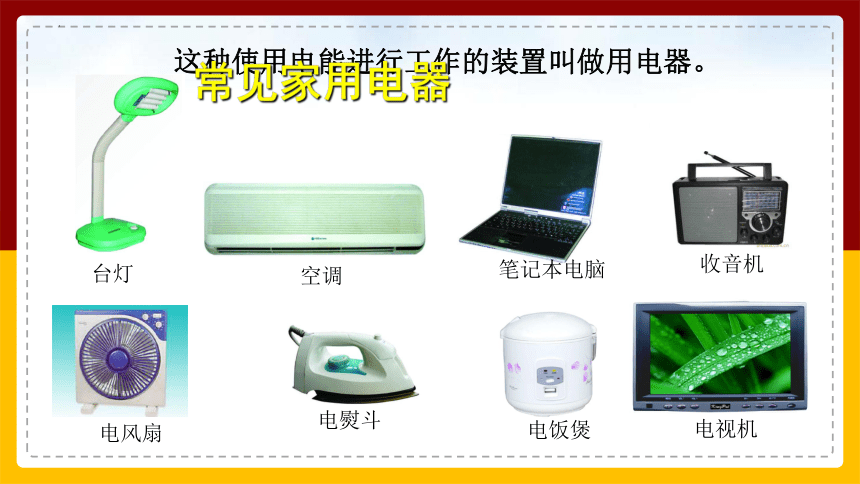

这种使用电能进行工作的装置叫做用电器。
常见家用电器

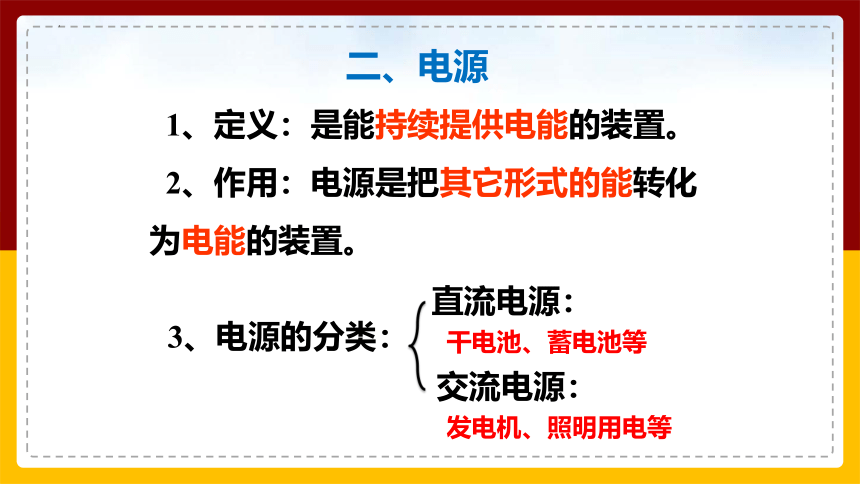

二、电源
1、定义：是能持续提供电能的装置。
2、作用：电源是把其它形式的能转化
为电能的装置。
3、电源的分类：
直流电源：
交流电源：
干电池、蓄电池等
发电机、照明用电等

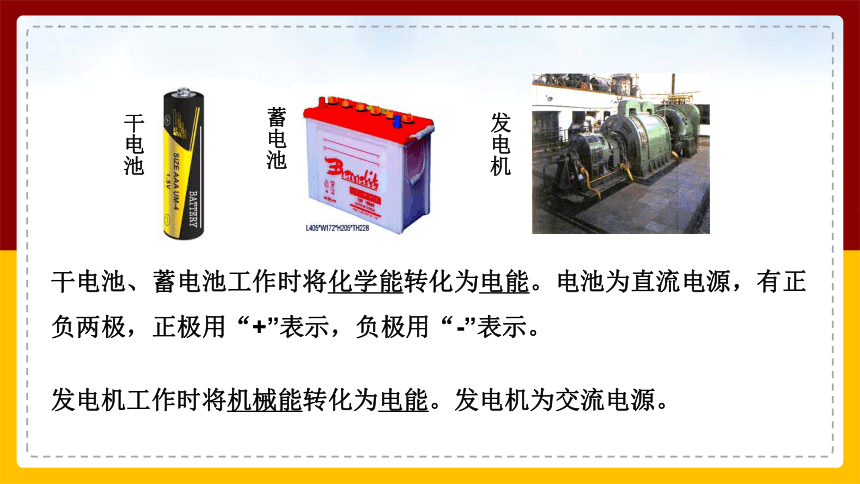

干电池、蓄电池工作时将化学能转化为电能。电池为直流电源，有正负两极，正极用“+”表示，负极用“-”表示。
发电机工作时将机械能转化为电能。发电机为交流电源。
干电池
蓄电池
发电机

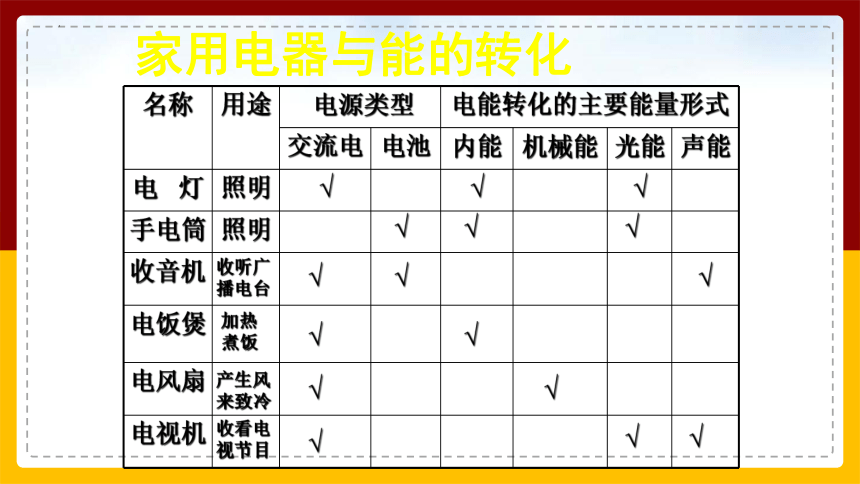

家用电器与能的转化
名称 用途 电能转化的主要能量形式 交流电 电池 内能 机械能 光能 声能
电 灯 照明 √ √ √
手电筒 照明
收音机
电饭煲
电风扇
电视机
收听广播电台
加热
煮饭
产生风来致冷
收看电视节目
√
√
√
√
√
√
√
√
√
√
√
√
√
电源类型

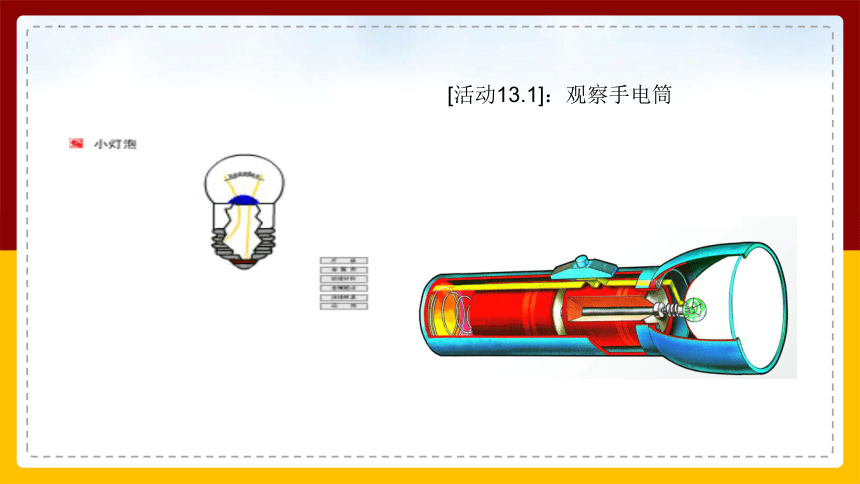

[活动13.1]：观察手电筒
试一试：
利用导线把电池、小电灯、开关连接起来，使开关能控制电灯的发光和熄灭
注意事项
连接过程中,开关必须断开
导线连接电路元件时，将导线的两端连接在接线柱上，并顺时针旋紧，保证接触良好
不允许用导线把电池的两端直接连接起来

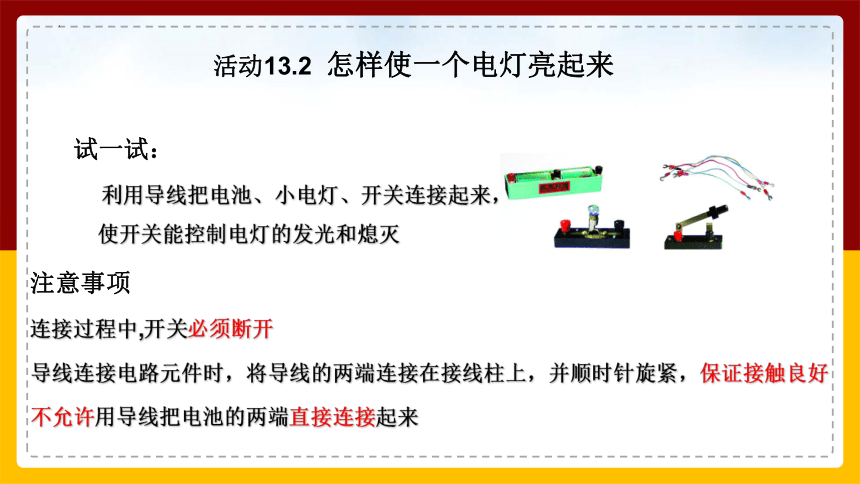

活动13.2 怎样使一个电灯亮起来
（1）电路——用导线把电源、用电器、开关等元件连接起来组成的电流路径。
3、简单电路的组成
通路
处处接通的电路
电路中有电流,
用电器工作。
断路
断开的电路（断开指断开开关、导线松脱、电灯灯丝烧断等……）
电路无电流，用电器不工作。
短路
用导线把电源两极直接连接起来，
电源短路，电路会有很大的电流，把电源烧坏，这种情况是绝对不允许
×
通路,断路,短路
（2）电路的三种状态：
（3）基本组成部分及作用：
1.电源：
2.开关：
3.用电器：
4.导线：
它们在电路上的作用分别是什么呢？
(1)电源:能持续供电的装置。从能量转化的观点看，电源是把其他形式的能转化成电能的装置
(4)开关：控制电路的通断。
(3)导线：是连接各元件的导体，形成电流的路径。
(2)用电器：利用电能来工作的设备，在用电器工作时，将电能转化成其他形式的能。
电路中各元件的作用
在研究电路时,我们也要画电路元件实物图吗
不需要,我们可以用符号表示电路中的各元件.
电池 开关 电灯 定值电阻 滑动变阻器
电流表 电压表 电铃 电动机 导线连接
在研究电路时,我们要怎样把它画下来呢
我们可以用“电路图”来表示电路的连接.
画电路图
1、用统一规定的符号；
2、连线要画成横平竖直；
3、线路要画得简洁、整齐、美观；
L
S
L
S
试一试：1.画出手电筒的电路图
2、根据给出的实物图画出相应的电路图
S
L
L
S
3、根据给出的电路图连接实物图(用笔代替导线，不交叉)
